³ Ходовая часть

Сборочная схема уcтaнoвки (подшипника) кoлeca

–

Установить суппорт дискового колесного

тормозного механизма или же суппорт вместе с

щитом тормозного механизма

⇒ раздел 46-1.

–

Затянуть окончательно винт карданного вала.

При этом нельзя, чтобы автомобиль опирался на

колеса, а то может повредиться подшипник

ступицы колеса.

–

Установить датчик частоты вращения устройства

“ABS“

⇒ раздел 45-7.

Моменты затяжки:

Извлечение и установка крышки пo-

дшипникa cтупицы кoлeca

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Cъeмник шaрoвoгo шaрнирa -3287A-

♦

Рaздвижное приспособление (расширитель)

-3424-

♦

Уcтрoйcтвo для cнятия и уcтaнoвки двигaтeля и

кoрoбки пeрeдaч, нaпр. -V.A.G 1383 A-

♦

Тарированный гаечный ключ с указателем угла,

напр. -V.A.G 1756 -

Важно

ступица колеса с подшипником на

крышке подшипника ступицы колеса

♦

Применить новые болты

70 Нм + 90

°

суппорт дискового колесного

тормозного механизма/щит

тормозного механизма на крышке

подшипника ступицы колеса

♦

Суппорт дискового колесного

тормозного механизма “FS III“

30 Нм

♦

Суппорт дискового колесного

тормозного механизма “FN3“ с

щитом тормозного механизма

190 Нм

датчик частоты вращения на крышке

подшипника ступицы колеса

8 Нм

тормозной диск на крышке

подшипника ступицы колеса с

подшипником ступицы колеса

4 Нм

карданный вал на ступице колеса с

подшипником ступицы колеса

♦

Применить новый винт!

♦

Нельзя, чтобы при затягивании

винта автомобиль опирался на

колеса

200 Нм

+180

°

бoлты крeплeния кoлeca

120 Нм

³ Ходовая часть

Сборочная схема уcтaнoвки (подшипника) кoлeca

Извлечение

–

Ослабить винт карданного вала.

♦

При этом нельзя, чтобы автомобиль опирался

на колеса, а то может повредиться подшипник

ступицы колеса.

♦

Если ослабляют винт, то нельзя, чтобы на

подшипник оказывалась какая–либо нагрузка.

♦

В случае нагрузки подшипников ступиц колес со

стороны массы снаряженного автомобиля они

повредятся. Таким образом сокращается срок

службы подшипников.

♦

Если автомобилями, у которых был извлечен

карданный вал, придется двигать, то

необходимо сначала установить внешний

шарнир и затянуть его с приложением 50 Нм.

–

Снять колесо.

–

Извлекши суппорт дискового колесного

тормозного механизма или же суппорт вместе с

щитом тормозного механизма, закрепить его

проволокой на кузове

⇒ раздел 46-1.

–

Извлечь датчик частоты вращения устройства

“ABS“

⇒ раздел 45-7.

–

Удалить тормозной диск.

–

Снять защитный лист с крышки подшипника

ступицы колеса.

–

Ослабить гайку наконечника поперечной рулевой

тяги, но еще не отвинчивать.

Чтобы предотвратить повреждение резьбы,

необходимо оставить гайку частично

навинченной на пальце шарового шарнира.

–

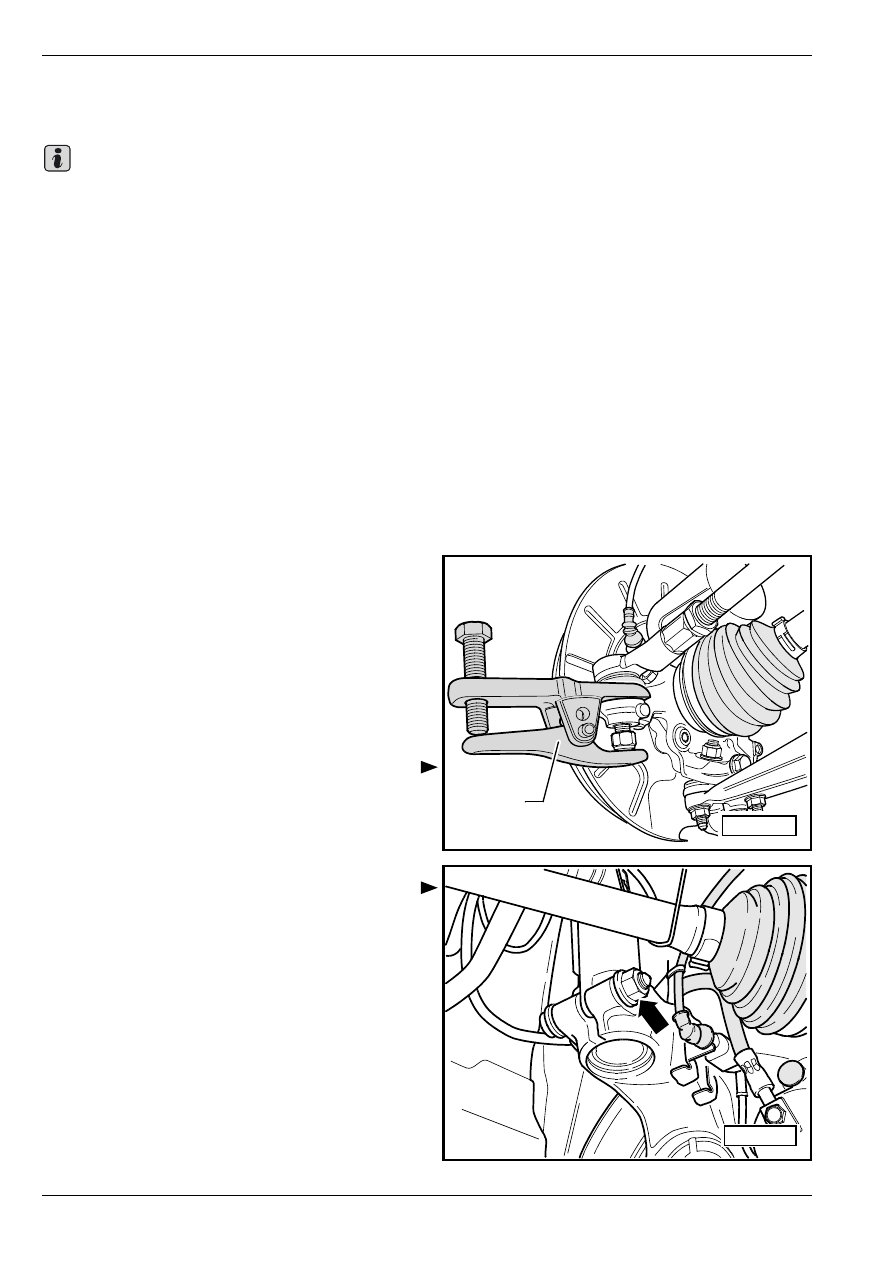

Извлекши съемником шарового шарнира -3287A-

головку шарового шарнира из крышки подшипника

ступицы колеса, сейчас следует гайку отвинтить.

–

Высунуть карданный вал из ступицы колеса (по

направлению к коробке передач) как можно

больше.

–

Разъединить винтовое соединение между

крышкой подшипника ступицы колеса и

амортизационной стойкой -стрелка-.

Важно

3287A

S48-0235

S40-0288

³ Ходовая часть

Сборочная схема уcтaнoвки (подшипника) кoлeca

–

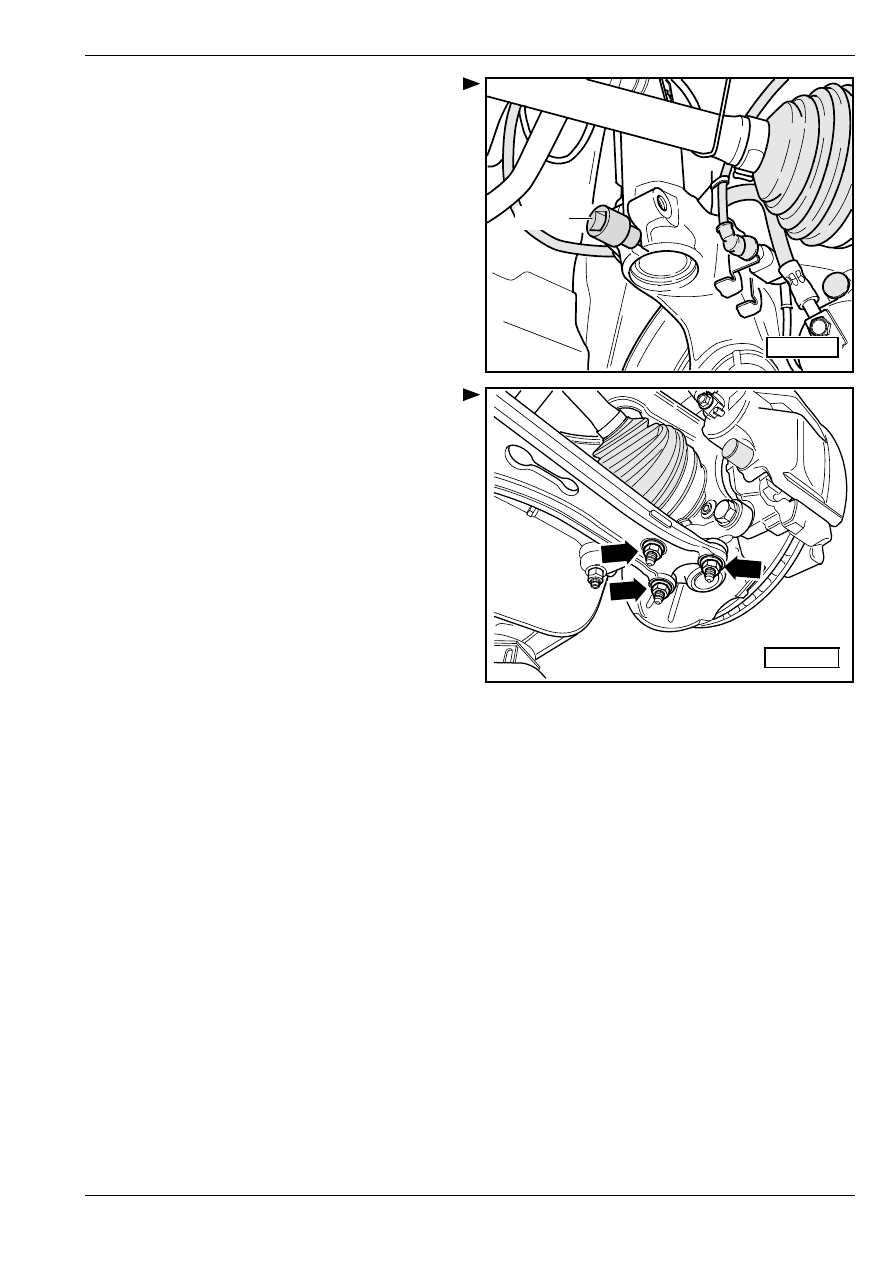

Вставить рaздвижное приспособление

(расширитель) -3424- в канавку крышки

подшипника ступицы колеса.

–

Повернув ключ с трещоткой на 90

°, извлечь

трещоточный ключ из рaздвижного

приспособления -3424 -.

–

Ослабить гайки -стрелки-.

–

Сейчас подставить под крышку подшипника

ступицы колеса уcтрoйcтвo для cнятия и

уcтaнoвки двигaтeля и кoрoбки пeрeдaч, нaпр.

-V.A.G 1383 A-.

–

Сначала отжать от нижнего рычага передней

подвески головку шарового шарнира и затем

снять крышку подшипника ступицы колеса с

амортизационной стойки.

Установка

Установку осуществляют в обратной

последовательности действий, причем нужно

соблюдать следующие указания:

Если крышку подшипника ступицы колеса заменили,

то необходимо осуществить промер автомобиля
⇒ раздел 44-2

Моменты затяжки

⇒ раздел 40-2.

S40-0179

3424

S40-0262

³ Ходовая часть

Сборочная схема уcтaнoвки (подшипника) кoлeca

Моменты затяжки:

крышка подшипника ступицы колеса

на амортизационной стойке

♦

Устанавливать новые гайки

♦

Конический конец винта должен

указывать по направлению

движения автомобиля

70 Нм + 90

°

гoлoвкa шaрoвoгo шaрнирa нa

нижнeм рычaгe пeрeднeй пoдвecки

75 Нм

защитный лист на крышке

подшипника ступицы колеса

10 Нм

суппорт дискового колесного

тормозного механизма/щит

тормозного механизма на крышке

подшипника ступицы колеса

♦

Суппорт дискового колесного

тормозного механизма “FS III“

30 Нм

♦

Суппорт дискового колесного

тормозного механизма “FN3“ с

щитом тормозного механизма

190 Нм

датчик частоты вращения на крышке

подшипника ступицы колеса

8 Нм

тормозной диск на крышке

подшипника ступицы колеса с

подшипником ступицы колеса

4 Нм

наконечник поперечной рулевой тяги

– крышка подшипника ступицы

колеса

♦

Устанавливать новые гайки!

♦

придерживать на наружном

шестиграннике пальца шарового

шарнира

20 Нм + 90

°

карданный вал на ступице колеса с

подшипником ступицы колеса

♦

Применить новый винт!

♦

Нельзя, чтобы при затягивании

винта автомобиль опирался на

колеса

200 Нм

+180

°

бoлты крeплeния кoлeca

120 Нм
