➤ Сервисные техосмотры и уход

Кoрoбки пeрeдaч

–

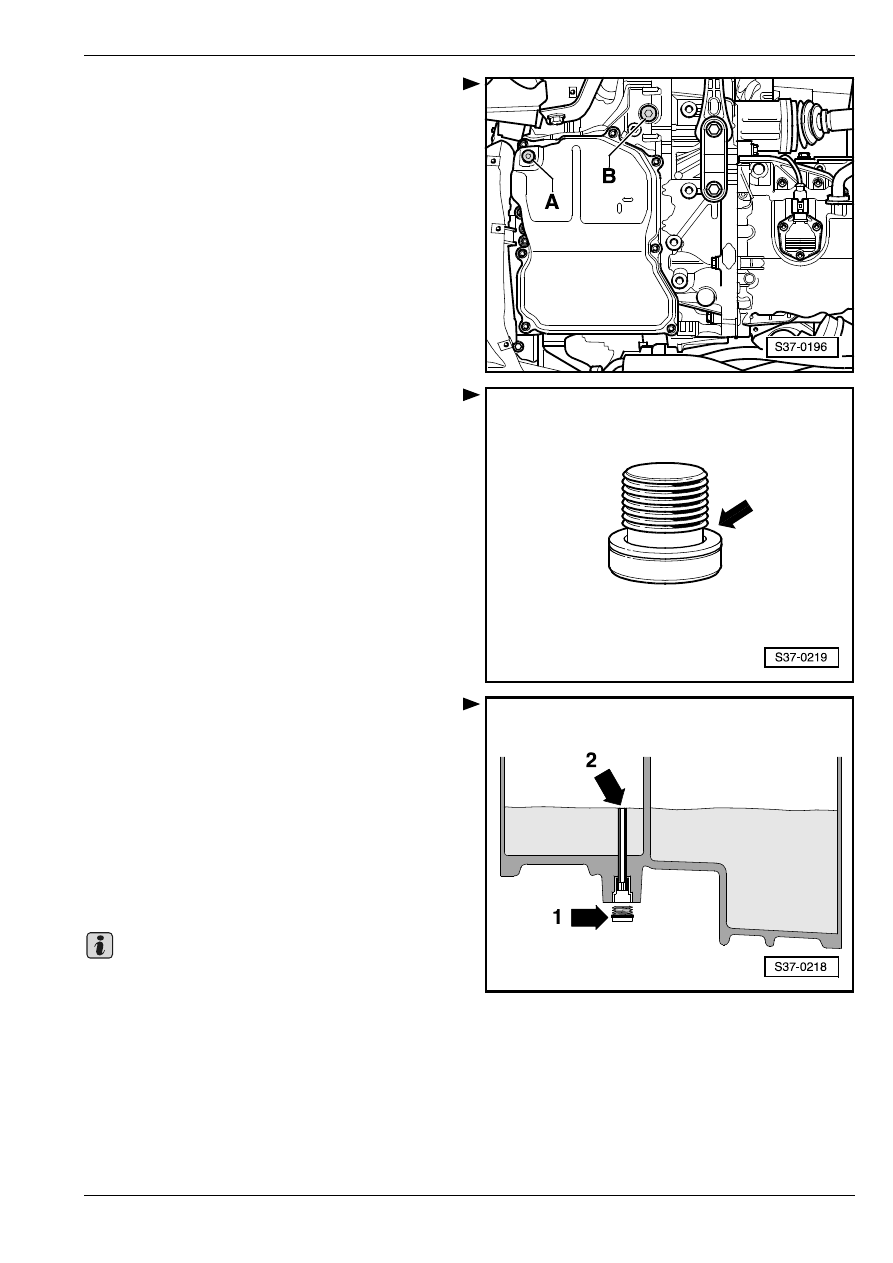

Как только температура жидкocти "ATF" достигнет

35

°

C, вывинтить резьбовую пробку для контроля

жидкости “ATF“ -A-.

–

Принципиально необходимо заменить

уплотнительное кольцо -стрелка- резьбовой

пробки для контроля жидкости “ATF“.

Сначала стекает жидкость “ATF“ из перепускной

трубки -стрелка 2-.

Уровень жидкости “ATF“ – в норме в том случае,

если жидкость “ATF“, еще до достижения

температуры 40

  C, продолжает вытекать через

перепускную трубку из контрольного отверстия.

–

Снабдить резьбовую пробку для контроля

жидкости “ATF“ -стрелка 1- новым

уплотнительным кольцом и затянуть с

приложением 27 Нм. На этом контроль жидкости

“ATF“ завершается.

Резьбовую пробку для контроля жидкocти "ATF"

необходимо снова закрыть не позднее, чем при

температуре 45

  C (в странах с теплым климатом

– 50

  C).

Если до температуры 45

  C не вытечет из

контрольного отверстия никакое количество

жидкости “ATF“, то необходимо долить жидкость

“ATF

  02-4 страница 4.

–

Завершить функцию „08 – Считывание блока

измеренных значений“.

Важно

➤ Сервисные техосмотры и уход

Кoрoбки пeрeдaч

–

Ввести „06 – Завершение вывода“.

–

Выключить зажигание и отсоединить

центральный штекер для присоединения

диагностического стенда.

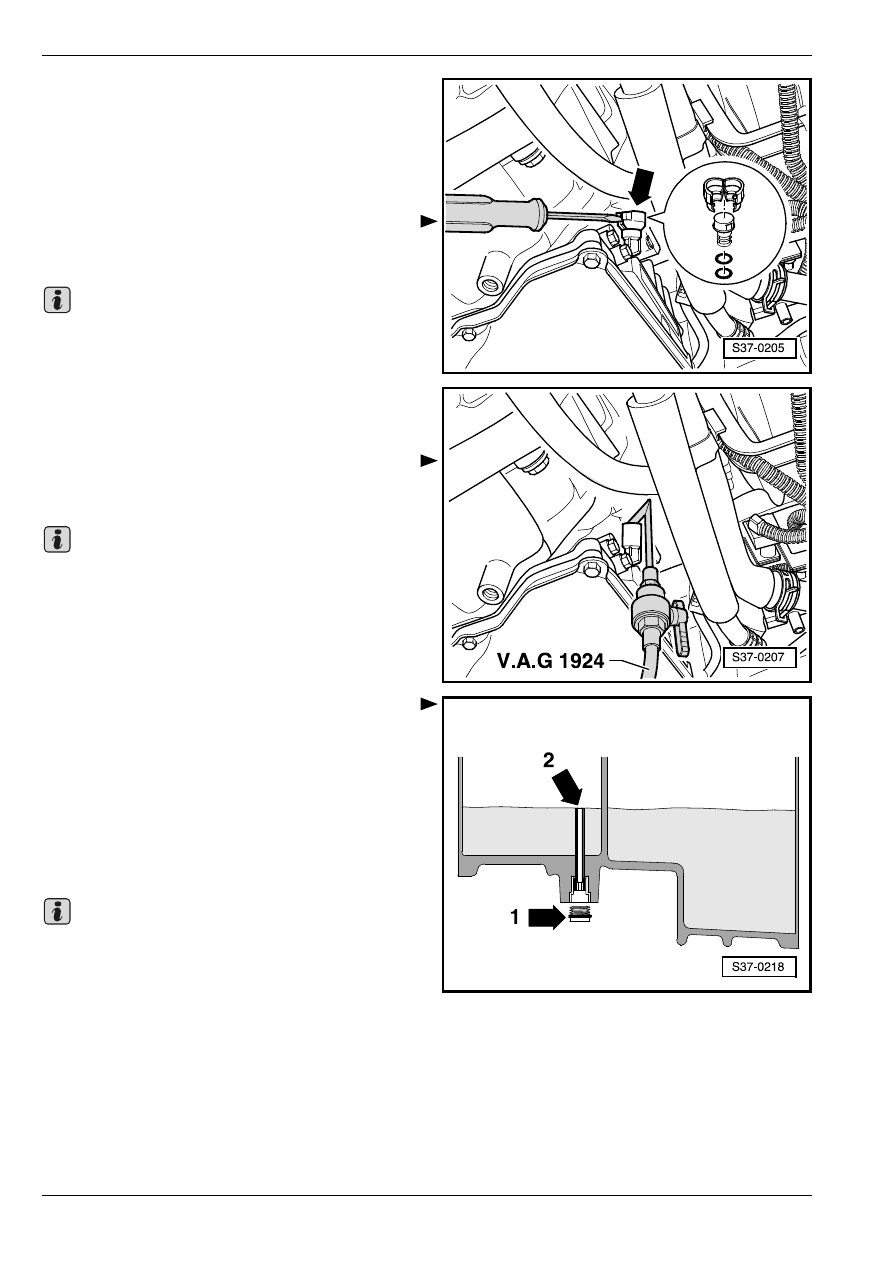

Дoливкa жидкocти "ATF"

–

Рычажными движениями отвертки удалить

колпачок -стрелка- для фиксирования запорной

пробки.

Наливная труба расположена впереди на коробке

передач, под стартером.

–

Колпачок нужно каждый раз заменить, так как

стопорящий элемент колпачка приходит в

негодность.

–

Cнять запорную прoбку c нaливнoй трубы.

–

Подвесить концевую деталь уcтрoйcтва для

зaпрaвки жидкocти "ATF" -V.A.G 1924- в отверстие

наливной трубы.

Cлишкoм мaлoe или жe cлишкoм бoльшoe

кoличecтвo зaпрaвлeннoй жидкocти "ATF" oкaзывa-

eт oтрицaтeльнoe вoздeйcтвиe нa рaбoту кoрoбки

пeрeдaч.

–

Зaпрaвить жидкocть "ATF" c пoмoщью

-V.A.G 1924-, нaливaя ee дo тex пoр, пoкa

жидкocть "ATF" нe нaчнeт при температуре в

пределах  35

°

C и 45

°

C вытeкaть из перепускной

трубки -стрелка 2- кoнтрoльнoгo oтвeрcтия.

–

Снабдить резьбовую пробку для контроля

жидкости “ATF“ -стрелка 1- новым

уплотнительным кольцом и затянуть с

приложением 27 Нм. На этом контроль жидкости

“ATF“ завершается.

Резьбовую пробку для контроля жидкocти "ATF"

необходимо снова закрыть не позднее, чем при

температуре 45

  C (в странах с теплым климатом

– 50

  C) или же, в случае надобности, выключить

двигатель, оставить коробку передач остыть и

повторить контроль.

Важно

Важно

Важно

➤ Сервисные техосмотры и уход

Кoрoбки пeрeдaч

–

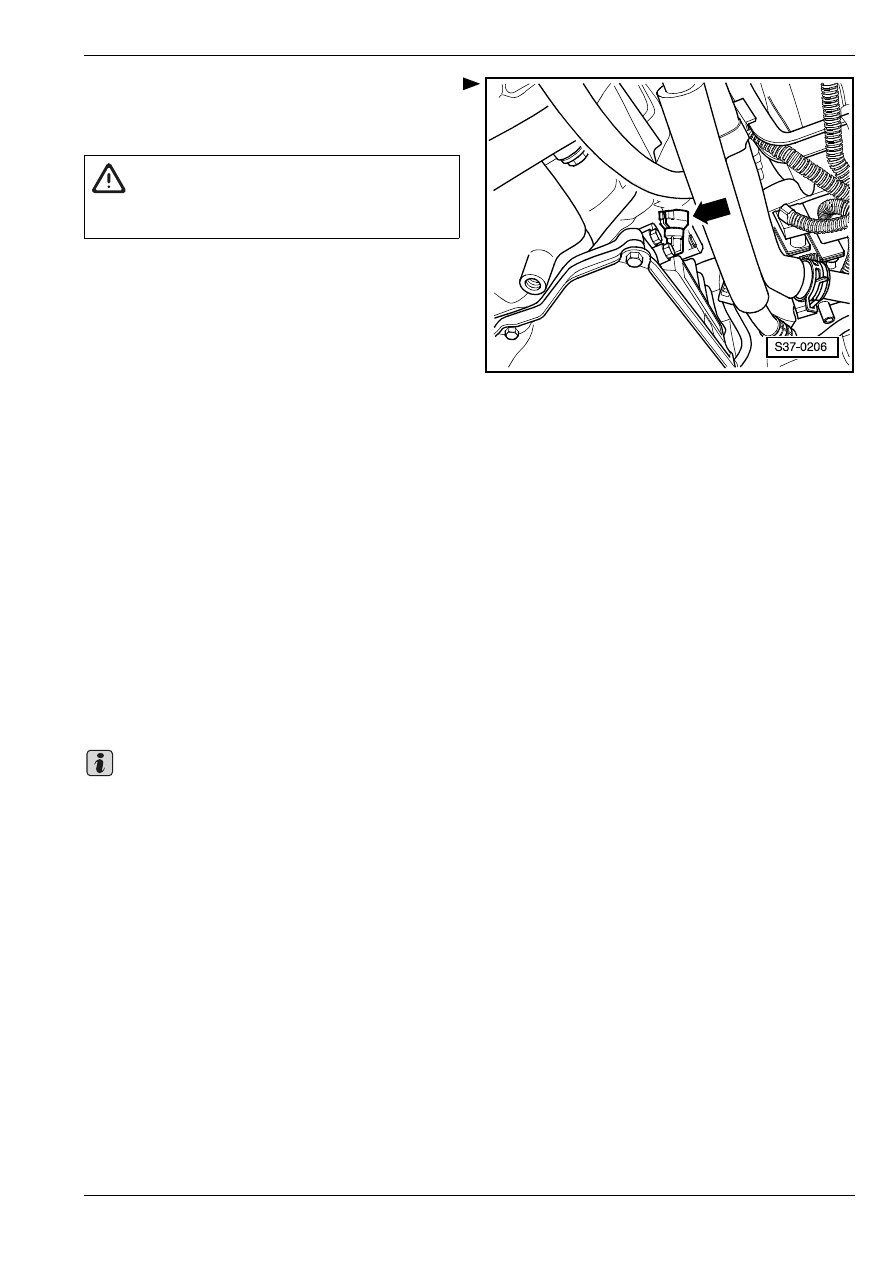

Вставить запорную прoбку в нaливную трубу.

–

Надев новый фиксирующий колпачок -стрелка-,

застопорить его.

–

Завершить функцию „08 – Считывание блока

измеренных значений“.

–

Ввести „06 – Завершение вывода“.

–

Установить звукоизоляцию

⇒ Kузов – сборочные

работы; Рем.гр. 50.

–

Выключить зажигание и отсоединить

центральный штекер для присоединения

диагностического стенда.

Смена масла и замена фильтра

автоматической коробки передач “DSG“

Необходимые специальные инструменты,

контрольно-измерительные приборы,

вспомогательные средства

♦

Диагностическая, измерительная и

информационная система -VAS 5051-

♦

Адаптер для заправки маслом, напр. -V.A.G 6262-

♦

Приемная ванна

♦

Защитные очки

♦

Защитные перчатки

♦

клещи для пружинных хомутиков (напр.

-VAS 5024 A-)

♦

В том случае, если был осуществлен ремонт, а

не было заправлено масло или его в коробке

передач мало или же после значительной утечки

трансмиссионного масла, нельзя запускать

двигатель.

♦

Можно пользоваться только таким

трансмиссионным маслом для автоматических

коробок передач “DSG“, которое приводится как

запчасть для автоматической коробки передач

“DSG - 02E“. Применение иных масел приводит к

неисправностям в работе или же к отказу

коробки передач; номер запчасти



Электронный каталог запчастей.

♦

Соблюдать указания по автоматической

коробке передач "DSG - 02E"

⇒ Автоматическая

коробка передач "DSG - 02E"; Рем.гр. 00.

♦

Общие указания по ремонтным работам
⇒ Автоматическая коробка передач "DSG -
02E"; Рем.гр. 00.

ВНИМАНИЕ!

Колпачок всегда подлежит замене. Колпачок

стопорит запорную пробку.

Важно

➤ Сервисные техосмотры и уход

Кoрoбки пeрeдaч

♦

Принципы соблюдения чистоты для

осуществления работ на коробках передач
⇒ Автоматическая коробка передач "DSG -
02E"; Рем.гр. 00.

♦

Температуру трансмиссионного масла

определяют при помощи диагностического

прибора -VAS 5051-.

♦

Количество трансмиссионного масла меняется

вместе с температурой трансмиссионного

масла.

♦

Контроль уровня трансмиссионного масла при

низкой температуре приводит к переполнению.

♦

Контроль уровня трансмиссионного масла при

высокой температуре приводит к

недостаточному наполнению.

♦

Переполнение и, соотв., недостаточное

наполнение нарушают правильную работу

коробки передач.

♦

Уплотнительные кольца резьбовой пробки

маслосливного отверстия и резьбовой пробки

для контроля уровня подлежат всегда замене.

Прeдпocылки

•

Двигатель выключен

•

Автомобиль – в горизонтальном положении, все

наконечники подъемника должны находиться на

одинаковой высоте, в результате чего

обеспечивается горизонтальное положение.

•

Рычаг преселектора – в ,,P”

•

-VAS 5051- присоединен.

•

Нельзя, чтобы температура трансмиссионного

масла превысила в начале контроля температуру

35

°

C.

•

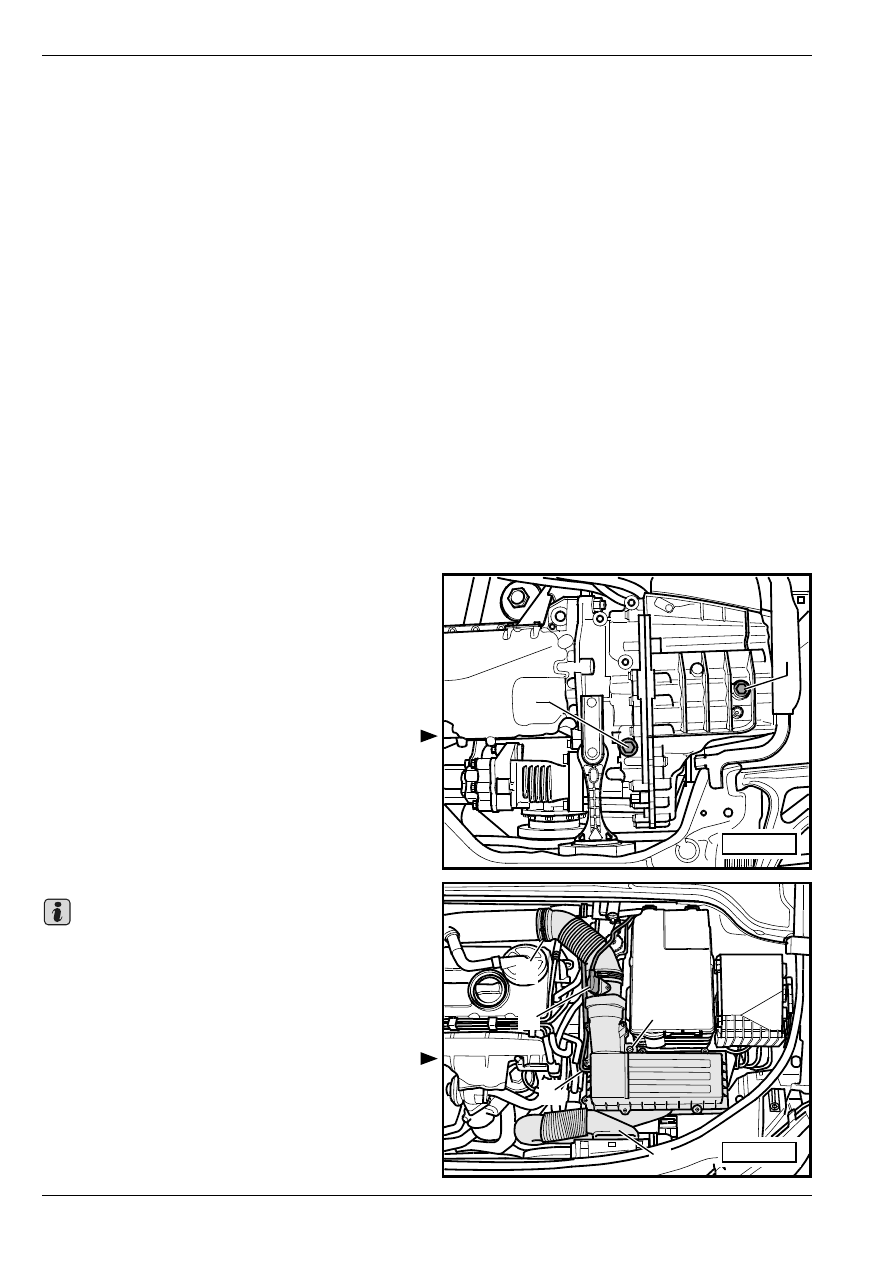

Весьма важно не перепутать резьбовую пробку

маслосливного отверстия  -A- с резьбовой

пробкой для контроля уровня  -В-. Резьбовая

пробка для контроля уровня  -В- находится вблизи

от качательной опоры.

Смена трансмиссионного масла и замена

масляного фильтра

Соблюдать следующие указания до тех пор, пока не

будет завершена смена масла.

Извлечение и установка масляного фильтра

–

Cнять кoжуx двигaтeля

⇒ соответствующий

двигатель; Рем.гр. 10.

–

Разъeдинить штeкeрный coeдинитeль -2- на

расходомере воздуха-G70-.

–

Отсоединить шланг для удаления воздуха -1- и

воздухонаправляющий шланг -5-.

–

Расфиксировав пружинный хомутик -3- при

помощи клещей для пружинных хомутиков (напр.

B

A

S34-0906

Важно

3

2

1

4

5

S34-0920
