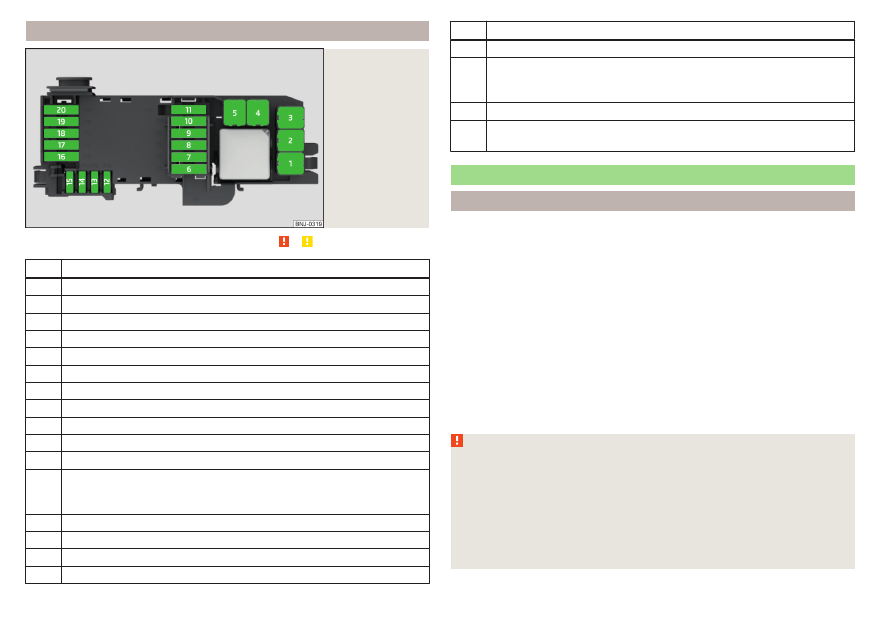

Назначение предохранителей в моторном отсеке

Илл. 294

Предохраните-

ли



Сначала прочтите и примите к сведению   и   на стр 255.

№

Потребители

1

Вентилятор радиатора

2

Система предварительного накаливания

3

ABS или ESC

4

Дополнительный электрический отопитель

5

Дополнительный электрический отопитель

6

Автоматическая КП

7

Система управления двигателя

8

Стеклоочиститель ветрового стекла

9

Модуль данных АКБ

10

ABS или ESC

11

Не используется

12

Форсунки, клапан дозирования топлива, клапан регулирования

давления масла, клапан переключения радиатора системы рецир-

куляции ОГ, вакуумный насос

13

Концевой выключатель педали тормоза

14

Топливный насос, насос системы охлаждения

15

Система управления двигателя

16

Стартер

№

Потребители

17

Система управления двигателя

18

Электрический дополнительный отопитель, вентилятор радиато-

ра, регулятор давления наддува, датчик температуры масла, кла-

пан адсорбера, клапан заслонки впускного коллектора

19

Лямбда-зонд

20 Система предварительного накаливания, подогрев вентиляции

картера, катушки зажигания

Лампы накаливания



Введение

В этом руководстве по эксплуатации описывается только замена ламп, ко-

торые можно заменить самостоятельно и без осложнений. Замену осталь-

ных ламп или светодиодов производите на сервисном предприятии.
При неуверенности мы рекомендуем производить замену ламп накалива-

ния на сервисном предприятии или обращаться к квалифицированным

специалистам.

▶

Перед заменой ламп накаливания выключите зажигание и всё освеще-

ние.

▶

Неисправные лампы накаливания можно заменять лампами аналогичного

исполнения. Маркировка находится на цоколе или на колбе лампы.

После замены лампы дальнего, ближнего света или лампы в противоту-

манной фаре рекомендуем проверить регулировку фар на сервисном

предприятии.

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочесть и

принять к сведению предупреждающие указания

» стр. 229

.

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-

жет привести к ДТП.

■

Лампы накаливания H4, H7 и H8 находятся под давлением и при заме-

не могут лопнуть — опасность травмирования! Перед заменой этих

ламп мы рекомендуем надеть перчатки и защитные очки.



258

Самостоятельные действия в сложных ситуациях

ОСТОРОЖНО

■

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-

пользуйте чистую тряпку, салфетку и т. п.

■

Крышку лампы накаливания следует устанавливать в фаре всегда пра-

вильно, иначе в фару может попасть вода или грязь — опасность повре-

ждения фары.

Примечание

Рекомендуем, иметь в а/м коробочку с запасными лампами накаливания.

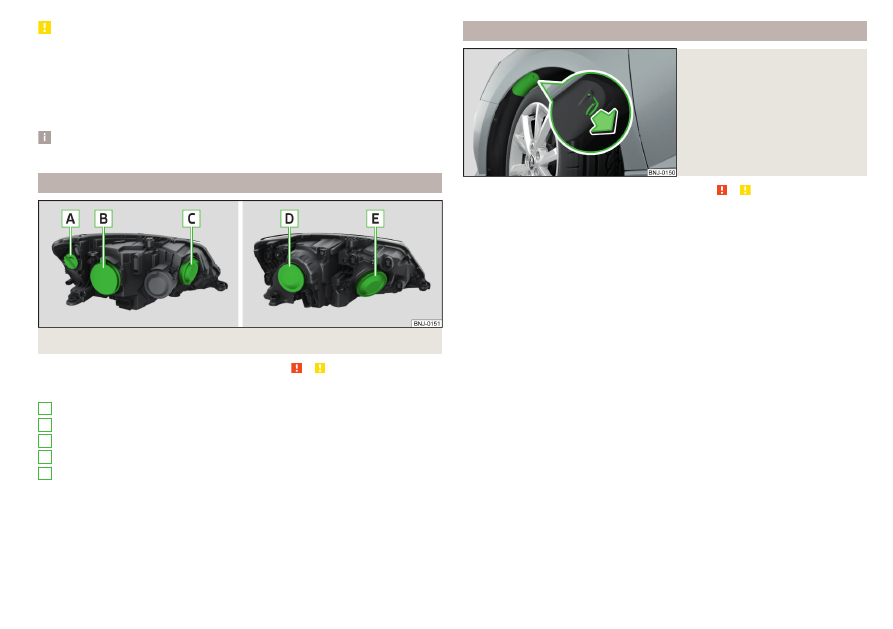

Расположение ламп накаливания в передних галогенных фарах

Илл. 295  Левая фара: галогеновая / галогеновая линзовая фара



Сначала прочтите и примите к сведению   и   на стр 258.

Соответствие ламп накаливания

» илл. 295

Дневные ходовые огни
Ближний свет, дальний свет и габаритный огонь
Указатель поворота
Ближний свет
Дальний свет и указатель поворота

A
B
C
D

E

Снятие/установка крышки в передней колёсной нише

Илл. 296

Снятие пластмассовой крыш-

ки



Сначала прочтите и примите к сведению   и   на стр 258.

Для замены некоторых ламп необходимо снять крышку в передней колёс-

ной нише.
Информация о том, необходимо ли снимать крышку, приведена в описании

процесса замены соответствующей лампы.

Снятие

›

Поверните переднее колесо по направлению к центру автомобиля.

›

Вставьте скобу для снятия колпаков колёс

» стр. 242

, Набор бортового

инструмента в выемку в крышке.

›

Снимите крышку, потянув за крюк в направлении стрелки

» илл. 296

.

Установка

›

Установите крышку в соответствующий проём и придавите.

Крышка должна надёжно зафиксироваться.

259

Предохранители и лампы накаливания

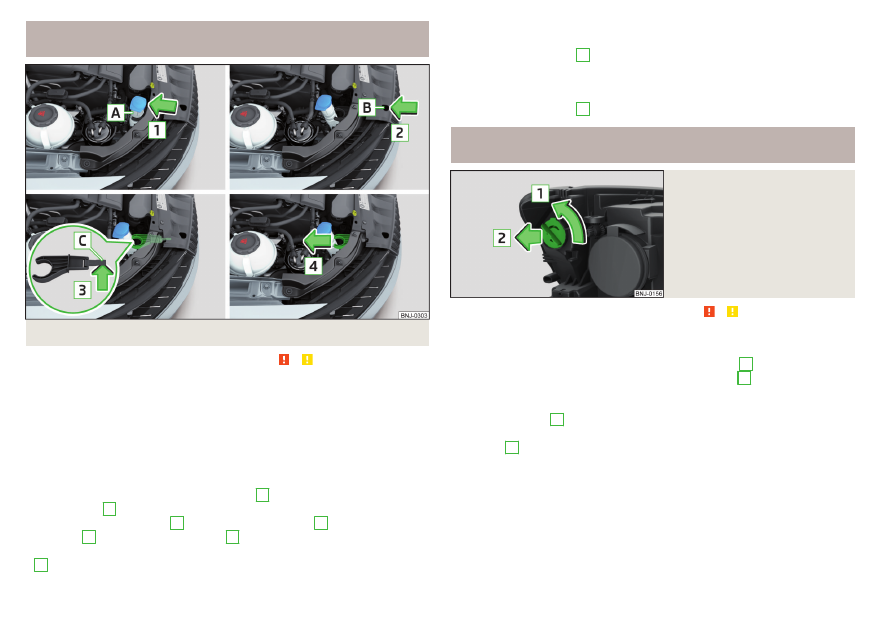

Снятие/установка кронштейна горловины бачка

стеклоомывателя

Илл. 297  Снятие кронштейна горловины бачка стеклоомывателя



Сначала прочтите и примите к сведению   и   на стр 258.

Для замены некоторых ламп необходимо снять кронштейн горловины бач-

ка стеклоомывателя. Кронштейн находится в моторном отсеке спереди

справа.
Информация о том, необходимо ли снимать кронштейн горловины бачка

стеклоомывателя, приведена в описании процесса замены соответствую-

щей лампы.

Снятие

›

Освободите горловину бачка омывателя

A

 из кронштейна в направле-

нии стрелки

1



» илл. 297

.

›

Вставьте палец в выемку

B

 в направлении стрелки

2

 и приподнимите

защёлку

C

 в направлении стрелки

3

.

›

Снимите кронштейн горловины бачка омывателя в направлении стрелки

4

.

Установка

›

Вставьте кронштейн горловины бачка омывателя в направлении, проти-

воположном стрелке

4



» илл. 297

.

Кронштейн должен надёжно зафиксироваться.

›

Вставьте горловину бачка омывателя в кронштейн в направлении, проти-

воположном стрелке

1

.

Замена лампы накаливания дневного ходового огня (галогенная

фара)

Илл. 298

Замена лампы дневного ходо-

вого огня



Сначала прочтите и примите к сведению   и   на стр 258.

›

Снимите соответствующую крышку в передней колёсной нише

» стр. 259

.

›

Поверните патрон с лампой в направлении стрелки

1



» илл. 298

.

›

Извлеките патрон с лампой в направлении стрелки

2

.

›

Замените лампу в патроне.

›

Вставьте патрон с новой лампой накаливания в направлении, противопо-

ложном стрелке

2

, в фару.

›

Поверните патрон с новой лампой в направлении, противоположном

стрелке

1

 до упора.

›

Установите соответствующую крышку в передней колёсной нише

» стр. 259

.

260

Самостоятельные действия в сложных ситуациях

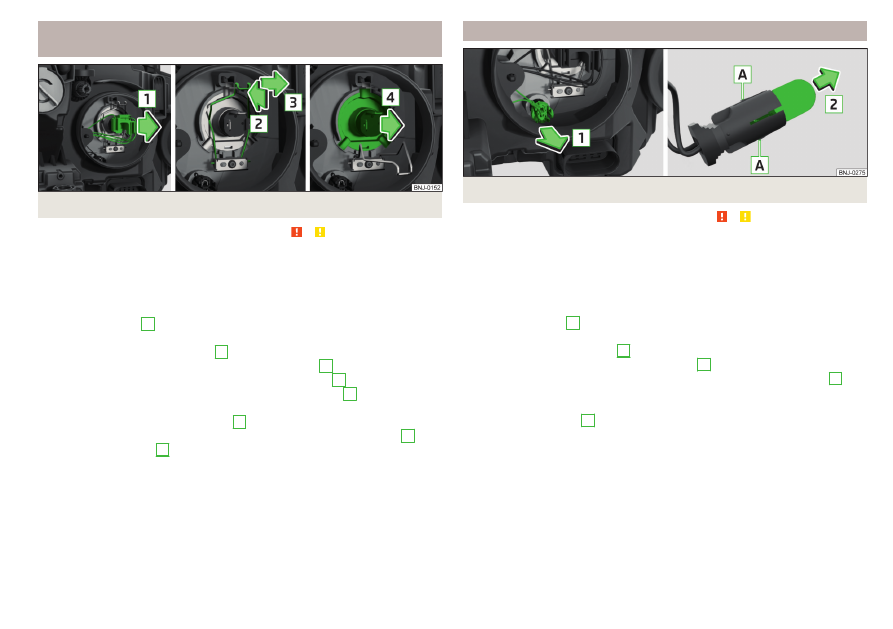

Замена лампы накаливания ближнего и дальнего света

(галогенная фара)

Илл. 299  Замена лампы накаливания ближнего и дальнего света



Сначала прочтите и примите к сведению   и   на стр 258.

›

Снимите соответствующую крышку в передней колёсной нише

» стр. 259

.

Для замены лампы в правой фаре сначала снимите кронштейн горловины

бачка стеклоомывателя

» стр. 260

.

›

Снимите крышку

B



» илл. 295

 на стр. 259.

›

Нажмите фиксатор разъёма и покачивающими движениями извлеките

разъём в направлении стрелки

1



» илл. 299

.

›

Вдавите пружинную скобу в направлении стрелки

2

.

›

Отпустите пружинную скобу в направлении стрелки

3

.

›

Извлеките неисправную лампу в направлении стрелки

4

.

›

Установите новую лампу в фару и закрепите пружинную скобу в направ-

лении, противоположном стрелке

3

.

›

Подсоедините разъём в направлении, противоположном стрелке

1

.

›

Установите крышку

B



» илл. 295

 на стр. 259.

После замены лампы в правой фаре установите на место кронштейн гор-

ловины бачка стеклоомывателя

» стр. 260

.

›

Установите соответствующую крышку в передней колёсной нише

» стр. 259

.

Замена лампы накаливания габаритного огня (галогенные фары)

Илл. 300  Замена ламп габаритных огней



Сначала прочтите и примите к сведению   и   на стр 258.

Извлечение/установка лампы накаливания габаритного огня

›

Снимите соответствующую крышку в передней колёсной нише

» стр. 259

.

Перед заменой лампы в правой фаре сначала снимите кронштейн горло-

вины бачка стеклоомывателя

» стр. 260

.

›

Снимите крышку

B



» илл. 295

 на стр. 259.

›

Извлеките патрон с лампой накаливания, покачивая из стороны в сторо-

ну, в направлении стрелки

1



» илл. 300

.

›

Возьмитесь за патрон с лампой в области

A

.

›

Извлеките неисправную лампу из патрона в направлении стрелки

2

.

›

Установите новую лампу накаливания в патрон до упора.

›

Вставьте патрон с лампой накаливания в фару.

›

Установите крышку

B



» илл. 295

 на стр. 259.

После замены лампы в правой фаре установите на место кронштейн гор-

ловины бачка стеклоомывателя

» стр. 260

.

›

Установите соответствующую крышку в передней колёсной нише

» стр. 259

.
