03:04-11



31

6

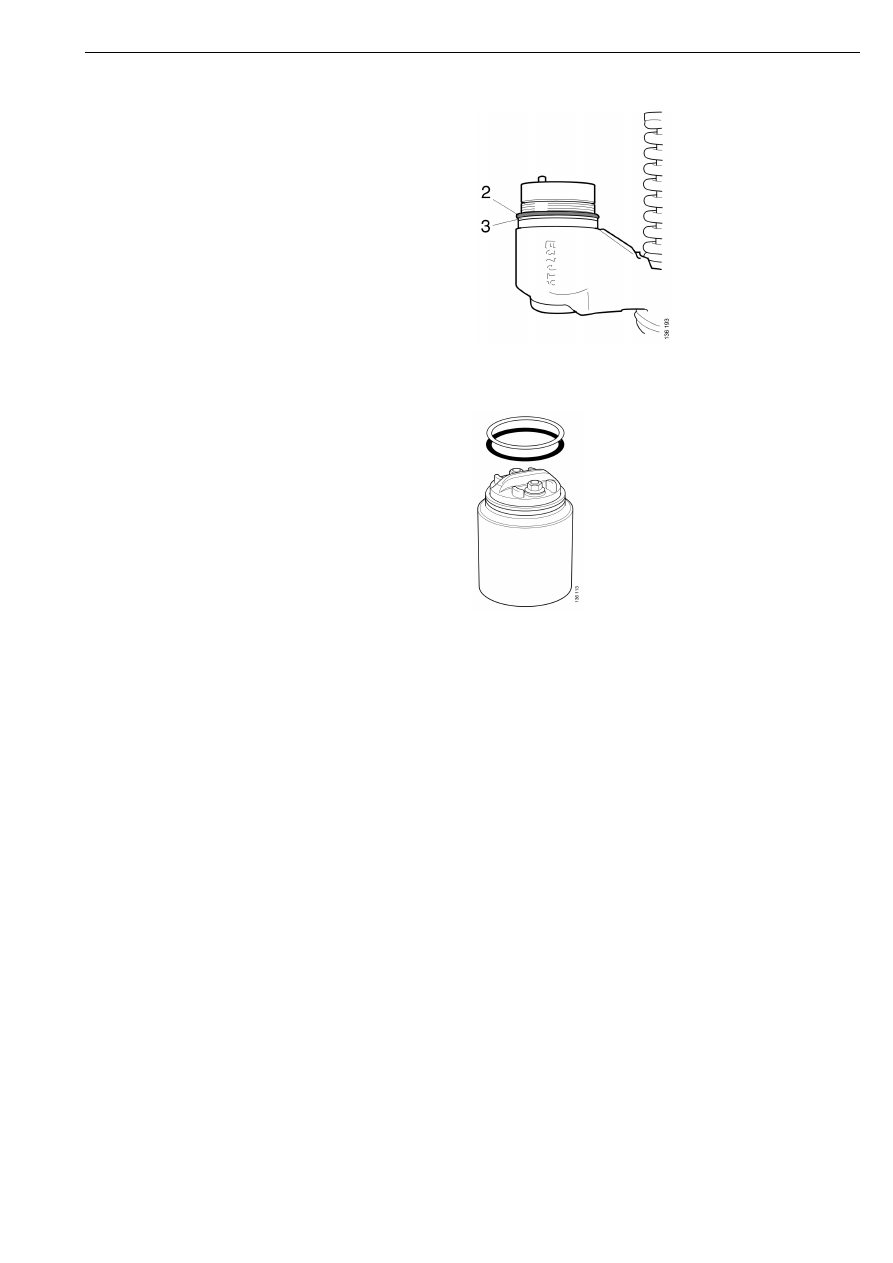

Проверьте правильность посадки кольца
круглого сечения 2 и опорного кольца 3 в
соответствующие канавки на корпусе
насос-форсунки.

7

Проверьте правильность свободной
посадки нагрузочного кольца 4 на
электромагнитном клапане. Затем
проверьте правильность посадки кольца
круглого сечения и белого опорного
кольца: кольцо круглого сечения должно
находиться снизу, а белое опорное кольцо
- сверху. См. рисунок.

Электромагнитный клапан

32



03:04-11

8

После посадки нагрузочного кольца,
кольца круглого сечения и опорного
кольца на электромагнитный клапан
смажьте их дизельным топливом или
испытательным маслом.

9

Тщательно смажьте дизельным топливом
или испытательным маслом внутреннюю
резьбу на гайке электромагнитного
клапана и поверхности контакта на
кольце круглого сечения и уплотнении.
Также смажьте резьбы насос-форсунки.

10 Посадите электромагнитный клапан на

направляющие штифты насос-форсунки.

11 Наживите гайку на резьбу

электромагнитного клапана и затяните ее
рукой, следя за тем, чтобы не было
перекоса.

ВНИМАНИЕ! После затягивания гайки
динамометрическим гаечным ключом
посмотрите на соединение со стороны и
проверьте отсутствие перекоса. Если при
выполнении резьбового соединения допущен
перекос, необходимо заменить всю насос-
форсунку.

12 Затяните гайку с усилием 75 или 56 Н·м в

зависимости от конструктивного
исполнения электромагнитного клапана.

На старой модели электромагнитного
клапана (усилие 56 Н·м) отсутствует
свободно сидящее нагрузочное кольцо, а
на новой модели (усилие 75 Н·м) такое
кольцо имеется.

Электромагнитный клапан

03:04-11



33

Проверка герметичности

1

См. раздел "Подготовительные
операции" в главе "Электромагнитный
клапан".

2

Установите насос-форсунку на головку
цилиндра.

Примечание: Перед установкой смажьте
кольца круглого сечения дизельным
топливом (не красной консистентной
смазкой).

Примечание: Увеличение давления топлива
в насос-форсунке возможно только после
установки всех колец круглого сечения.

3

Проверьте наличие коромысла. Без
коромысла не удастся увеличить
давление топлива до 20 бар и
поддерживать это давление в течение 3
минут.

!

ПРЕДОCTЕРЕЖДЕНИЕ!

При демонтаже оси коромысла не
наклоняйтесь над головкой цилиндра.
Пружина насос-форсунки может
высвободиться и травмировать
механика.

4

Увеличьте давление топлива до 20 бар.
С омощью измерительного прибора
убедитесь, что достигнутое давление
топлива сохраняется в течение 3 минут.

5

Если в течение трех минут давление
топлива упадет, проверьте
электромагнитный клапан с помощью
следующей процедуры.

•

Проверьте наружные кольца круглого
сечения на повреждения.

•

Замените соответствующие кольца
круглого сечения электромагнитного
клапана новыми (если это не было
сделано).

•

При замене электромагнитного
клапана новым замените также все
кольца круглого сечения. Следуйте
указаниям, приведенным в данном
рабочем руководстве.

6

Перед демонтажом насос-форсунки с
головки цилиндра стравите давление из
стальной трубки.

7

Снимите насос-форсунку с головки
цилиндра.

8

Установите насос-форсунку, см.
Инструкцию 03:04-01 Система питания
топливом с насос-форсунками PDE и
блоком управления EDC MS6) или
Инструкцию 03:04-10 Система питания
топливом с насос-форсунками PDE и
блоком управления EDC S6).

Электромагнитный клапан



1 587 819



Швеция

03:05-01

Выпуск 1

ru

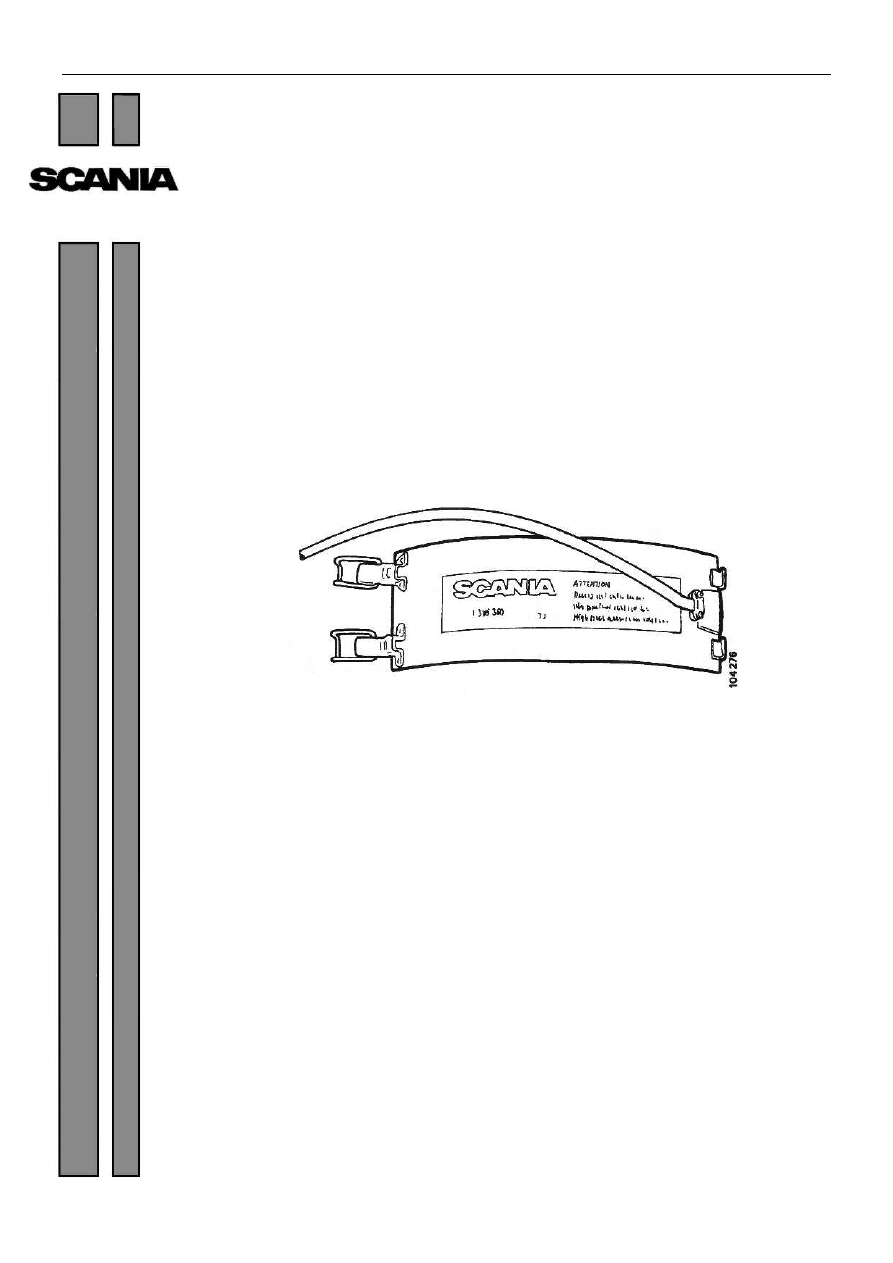

Электрический подогреватель

топлива









Оглавление



Техническое описание
Общие сведения .................................................................................. 2
Руководство по ремонту
Установка электрических устройств.......................................................... 5
Электрическая схема ................................................................................ 10
