03:04-04

©

25

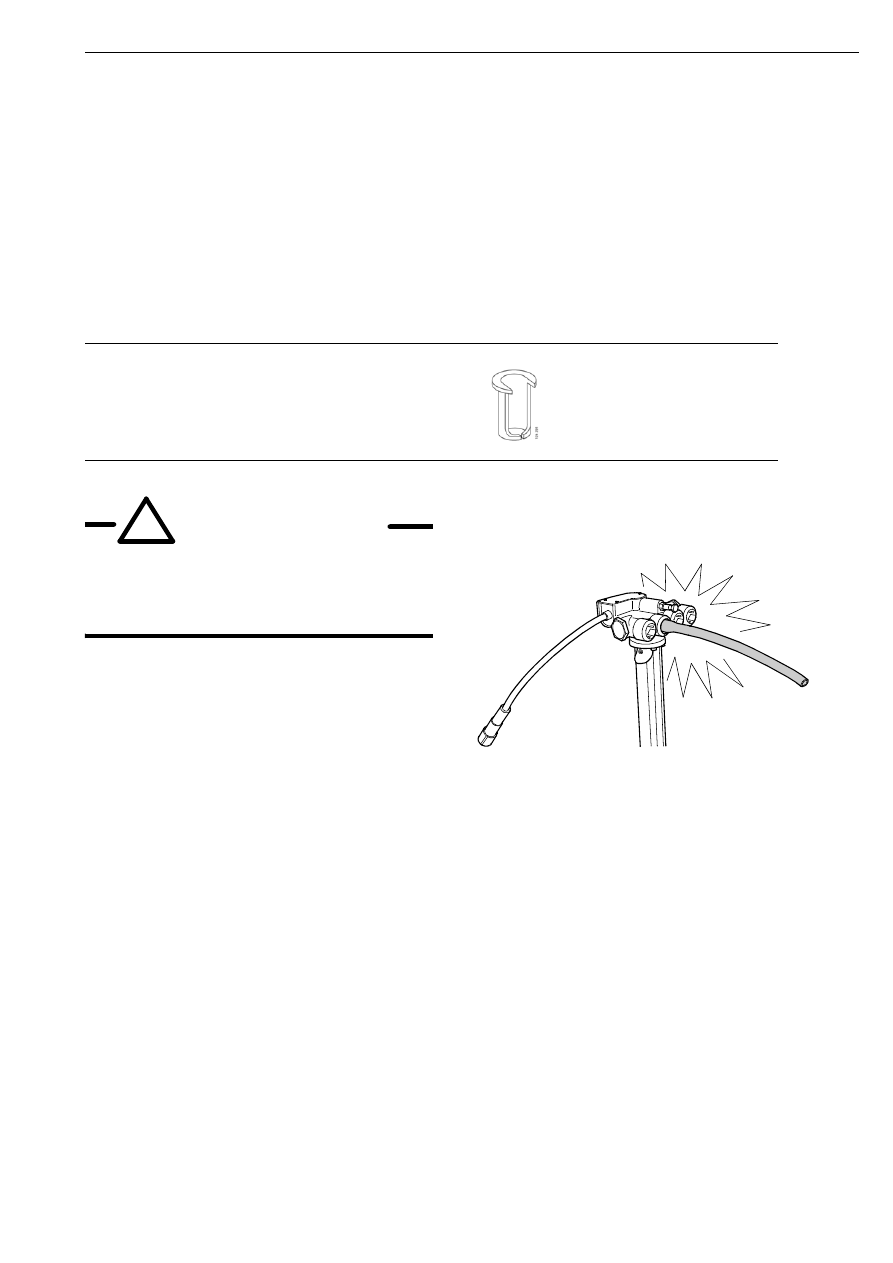

Топливопровод

Снятие

Приспособления и специальный
инструмент

!

ПРЕДOCTEРЕЖЕНИЕ!

В топливопроводах может быть
остаточное давление топлива. При
отсоединении топливопроводов
используйте защитные очки.

1

Обработайте средством для удаления
продуктов коррозии соединения
топливопроводов на топливозаборнике.

2

Продуйте соединения сжатым воздухом
для удаления грязи.

Примечание: Важно, чтобы топливозаборник
был чистым. Это обеспечит возможность
доступа приспособления для отжатия лапок
фиксирующих втулок.

Номер

Наименование

Рисунок

Комплект
инструментов

99 425

Приспособление для демонтажа

D5-B1

12

6 03

0

Топливопровод

26

©

03:04-04

3

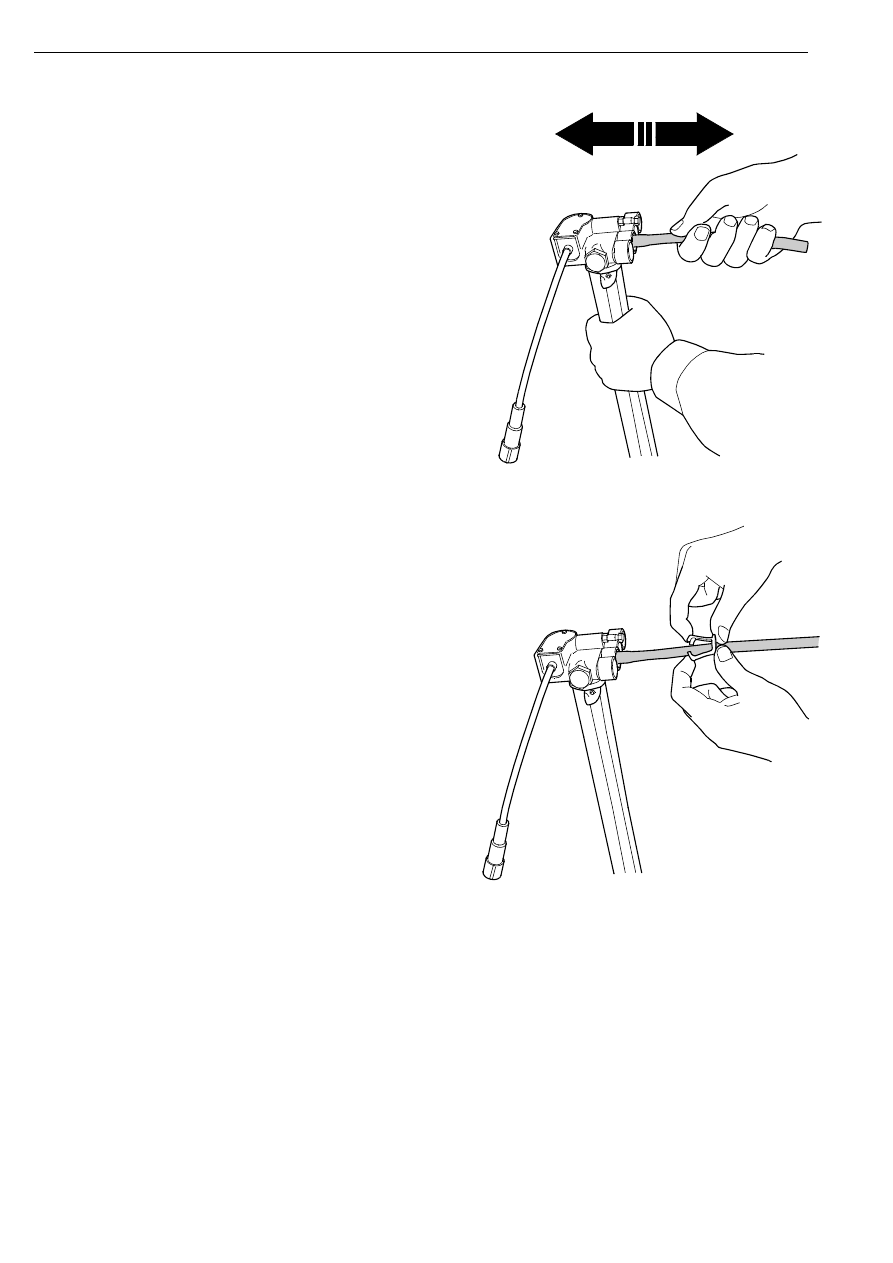

Возьмитесь рукой за топливопровод и
потяните его несколько раз в обе
стороны, чтобы освободить
уплотнительные кольца в
топливозаборнике. Ход топливопровода
должен составлять 1-2 мм.

1

26 0

3

1

4

Наденьте на топливопровод
приспособление.

126

 03

2

Топливопровод

03:04-04

©

27

5

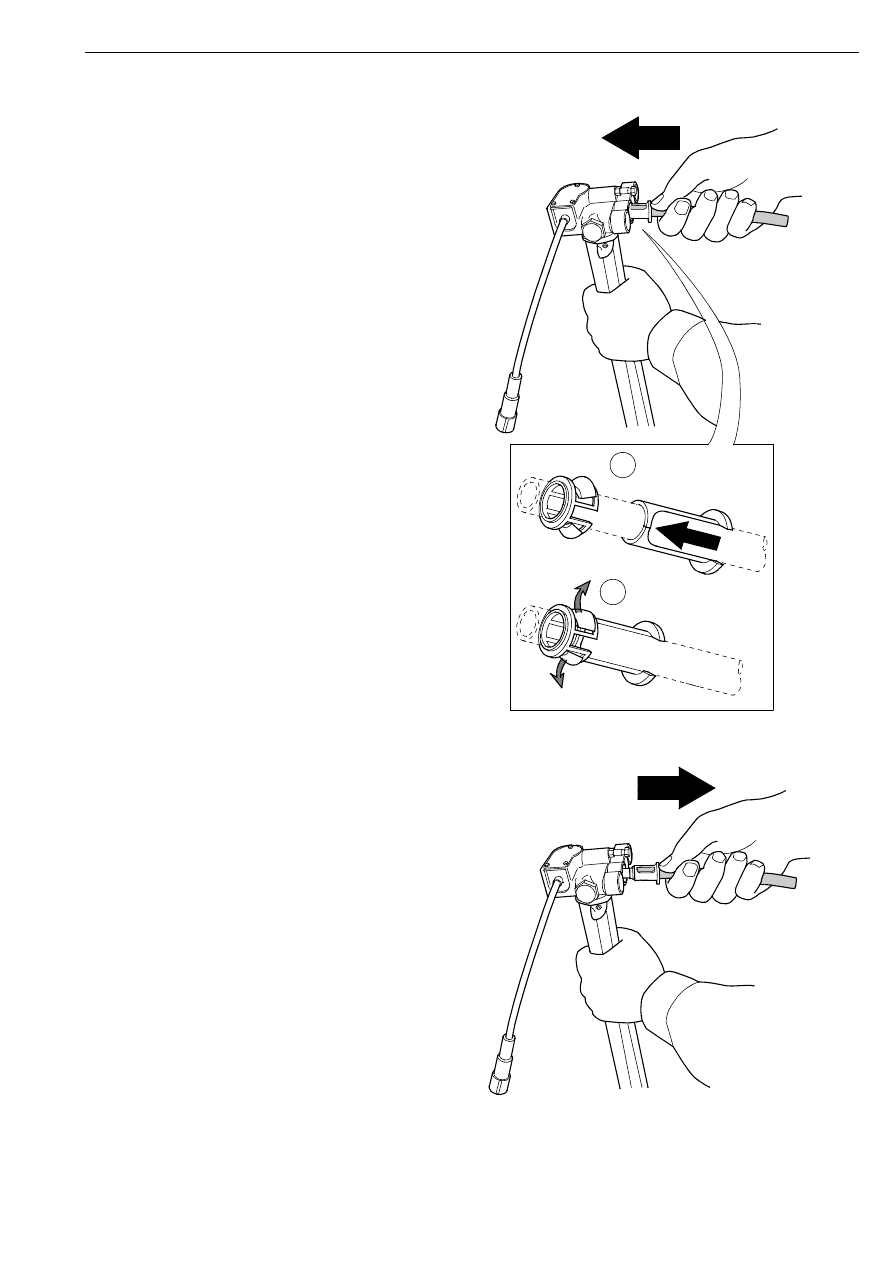

Осторожно нажмите на топливопровод
по направлению к топливозаборнику и
затем нажмите на приспособление в том
же направлении.

Примечание: Не тяните за топливопровод,
когда нажимаете на приспособление.
Фиксаторы топливопровода устроены иначе
по сравнению с традиционными фиксаторами
трубопроводов.

1

2

6

 0

3

3

1

2

6

Вытяните топливопровод вместе с
приспособлением из отверстия
топливозаборника.

Примечание: Приспособление должно
находиться на топливопроводе.

12

6 03

4

Топливопровод

28

©

03:04-04

Установка

1

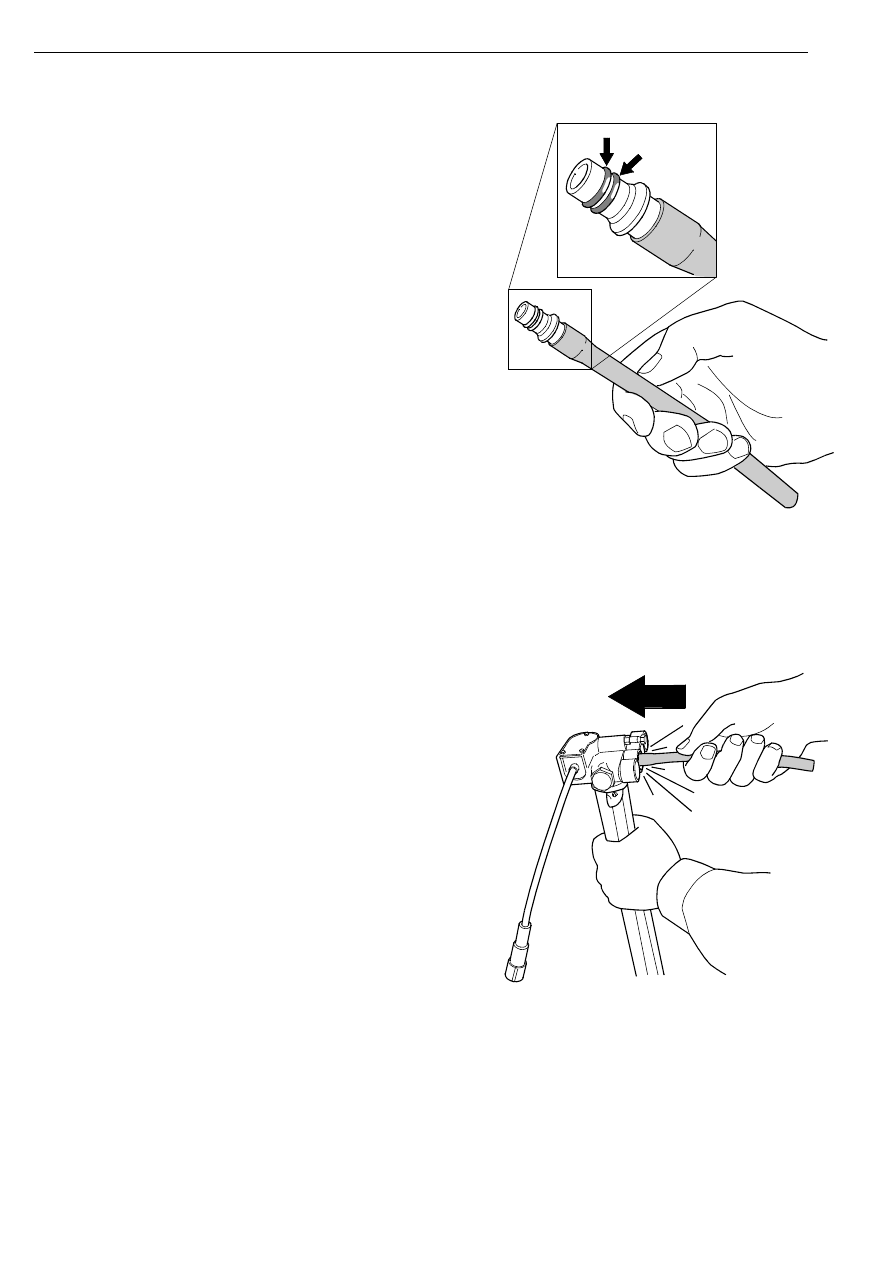

Проверьте, чтобы уплотнительные
кольца топливопровода были исправны и
смазаны. Для смазки колец можно
использовать дизельное топливо или
специальную смазку (красного цвета),
предназначенную для уплотнительных
колец. Проверьте также исправность
фиксирующих колец в топливозаборнике.

12

6 0

3

5

2

Вставьте топливопровод в отверстие
топливозаборника и нажмите на трубку
до щелчка.

1

26 036
