03:04-01

ª

31

Установка

Моменты затяжки

Примечание: Все работы, связанные с
разгерметизацией топливной системы,
необходимо завершать следующими
операциями.

Запустите двигатель и проверьте наличие
течи топлива. Дайте двигателю поработать
до тех пор, пока он не начнет работать
устойчиво и равномерно.

1

Установите на крышку новое
уплотнительное кольцо. Смажьте
уплотнительное кольцо специальной
смазкой, предназначенной для этой
цели.

2

Убедитесь в том, что корпус топливного
фильтра полностью опорожнен от
топлива.

Примечание: Если дренажная система не
работает, загрязненное топливо попадет в
насос-форсунки.

3

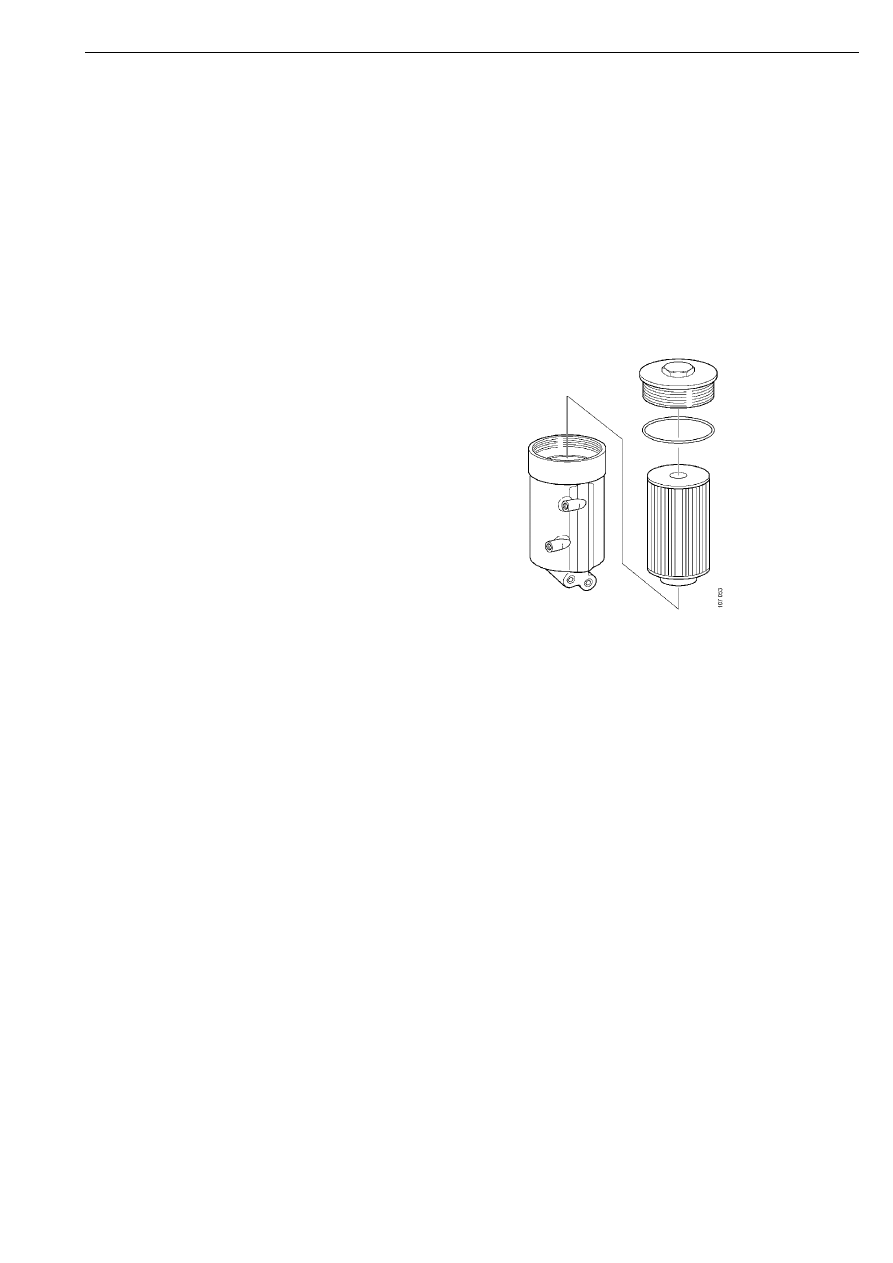

Установите новый фильтрующий
элемент в крышку до щелчка
пружинного фиксатора.

ВНИМАНИЕ! Необходимо сначала
установить фильтрующий элемент в
крышку, а затем вставлять его в корпус
фильтра. В противном случае можно
повредить фильтрующий элемент.

4

Нажав вниз, установите фильтрующий
элемент (в сборе с крышкой) в корпус
фильтра. Затяните крышку моментом
25 Н·м +/-5 Н·м.

ВНИМАНИЕ! Затягивайте крышку фильтра
предписанным моментом, иначе
фильтрующий элемент может сломаться.

Крышка топливного фильтра

25 Н·м +/-5 Н·м

5

Заполните топливную систему топливом
и прокачайте ее для удаления воздуха,
см. раздел "Прокачка топливной
системы".

Топливный фильтр

32

ª

03:04-01

Прокачка топливной системы и
измерение давления в топливной
системе

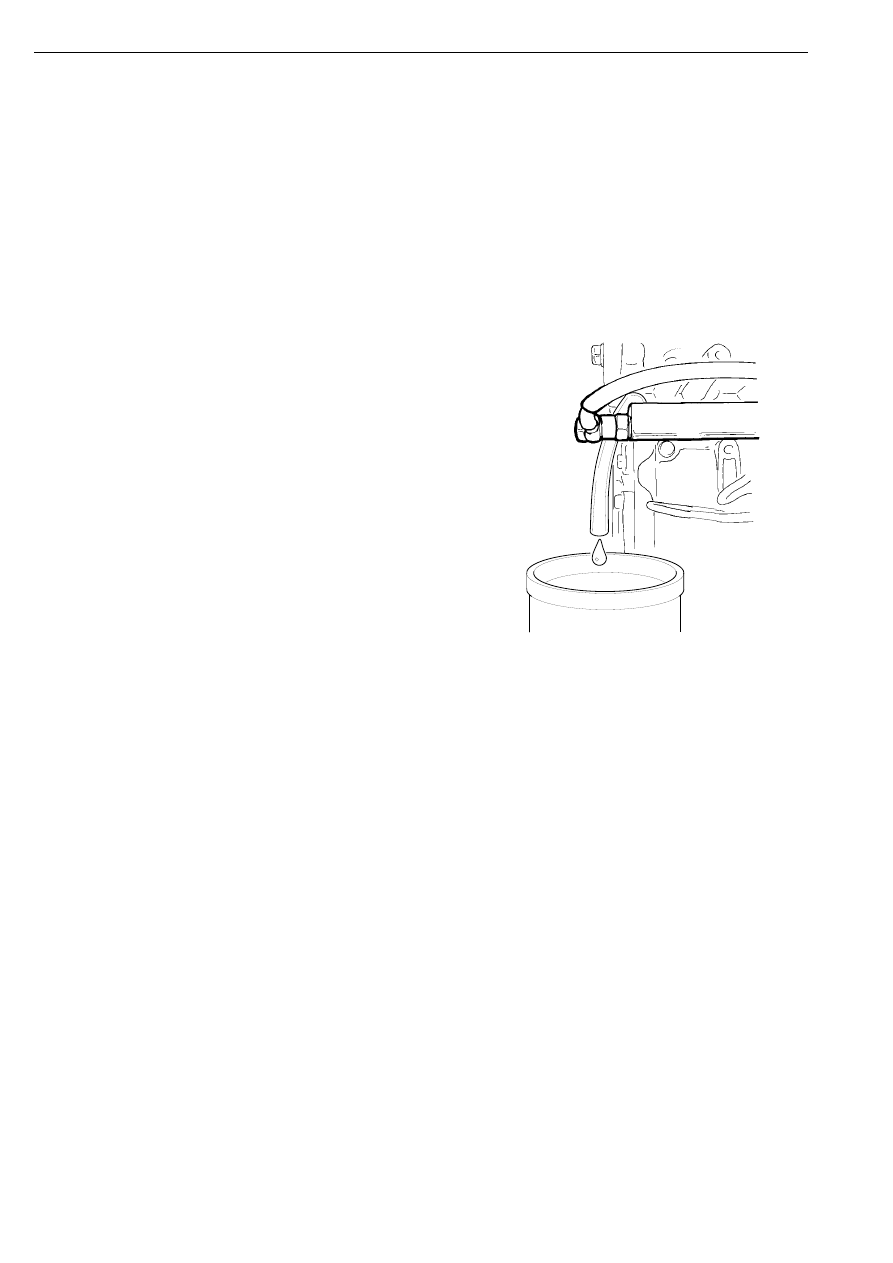

Прокачка топливной
системы (11-ти и 12-
литровые двигатели)

1

Наденьте прозрачную пластиковую
трубку на штуцер выпуска воздуха,
расположенный в передней части
топливораспределительной рампы.

2

Откройте клапан и прокачивайте систему
ручным топливоподкачивающим насосом
до тех пор, пока из трубки не начнет
вытекать топливо.

•

Если система полностью пуста,
потребуется приблизительно 250
ходов поршня.

•

После замены топливного фильтра
требуется приблизительно 170 ходов.

•

Для того чтобы выполнить прокачку
топливораспределительной рампы,
потребуется примерно 150 рабочих
ходов подкачивающего насоса.

3

Дополнительно нажмите 20 раз на
рукоятку подкачивающего насоса, чтобы
удалить воздух из системы.

4

Закройте клапан прокачки и снимите со
штуцера пластиковую трубку.
Продолжайте прокачивать топливную
систему подкачивающим насосом до
открытия предохранительного клапана
(еще примерно 20 рабочих ходов).

5

Запустите двигатель и проверьте наличие
течи топлива.

116 545

Прокачка топливной системы

03:04-01

ª

33

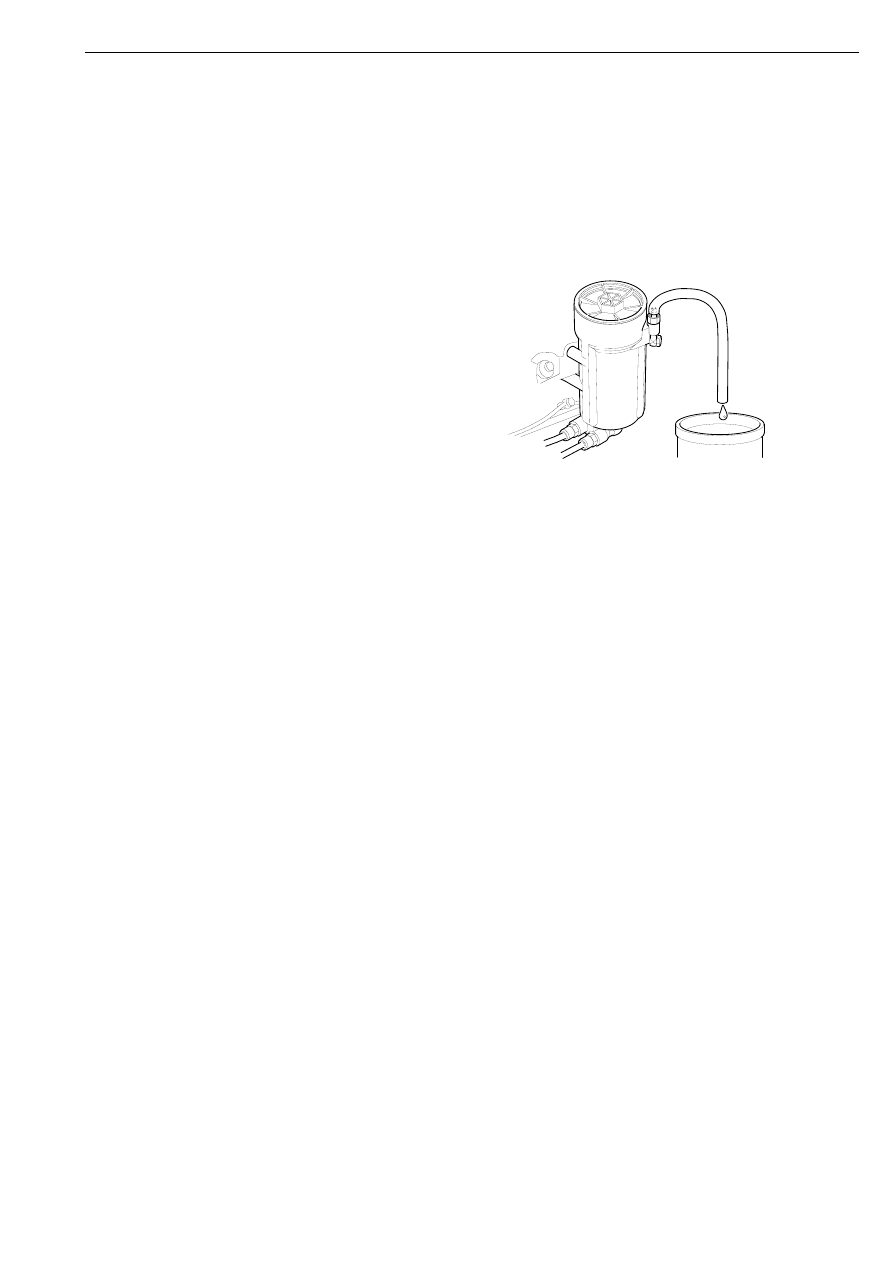

Прокачка топливной
системы (16-литровый
двигатель)

1

Наденьте прозрачную пластиковую
трубку на клапан выпуска воздуха,
расположенный на корпусе топливного
фильтра.

2

Откройте клапан и прокачивайте
систему ручным
топливоподкачивающим насосом до тех
пор, пока из трубки не начнет вытекать
топливо.

3

Закройте клапан прокачки и снимите со
штуцера пластиковую трубку.

4

Продолжайте прокачивать систему
ручным топливным насосом до тех пор,
пока не почувствуете возросшее
сопротивление. Это произойдет
примерно через:

•

20 рабочих ходов подкачивающего
насоса после замены топливного
фильтра.

•

50 рабочих ходов подкачивающего
насоса после замены насос-форсунки.

5

Запустите двигатель и проверьте
наличие течи топлива.

Примечание: Если при запуске двигателя
возникли затруднения, повторите действия
по п.п. 2-4 несколько раз.

ВНИМАНИЕ! Не допускайте непрерывную
работу стартера дольше 30 секунд.

11

6

 2

68

Прокачка топливной системы

34

ª

03:04-01

Измерение давления нагнетания
топливоподкачивающего насоса

Технические данные

Приспособления и специальный
инструмент

Минимально допустимое давление топлива при частоте
вращения вала двигателя 1900 об/мин

5,5 бар

Минимально допустимое давление топлива при частоте
вращения двигателя 500 об/мин

4,5 бар

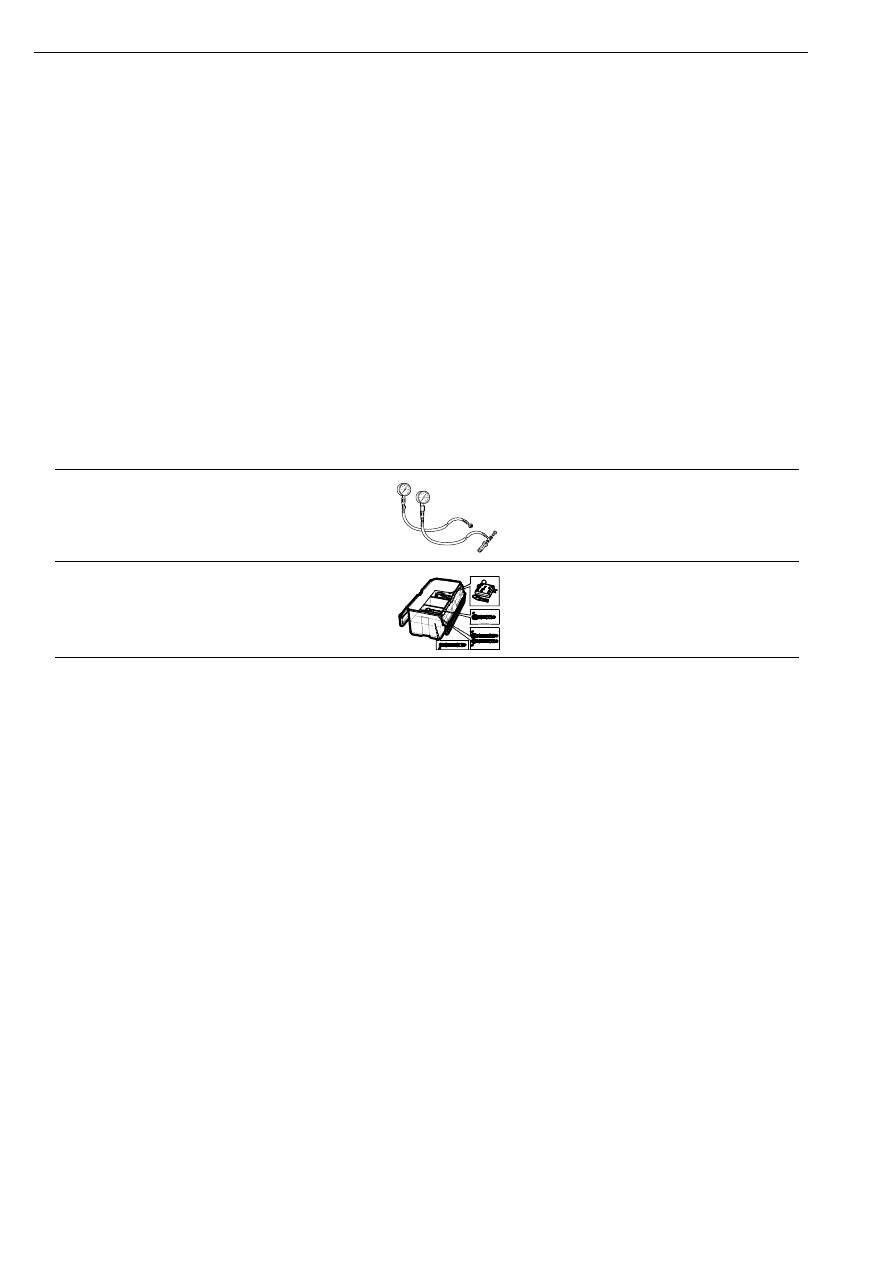

Номер

Наименование

Рисунок

Комплект
инструментов

98 113

Манометр

D6

99 362

Манометр

00

1572

98 113

115 10

2

14

8

12

14

OIL

TURBO

TURBO

FUEL

Примечание: Все работы, связанные с
разгерметизацией топливной системы,
необходимо завершать следующими
операциями.

Запустите двигатель и проверьте наличие
течи топлива. Дайте двигателю поработать
до тех пор, пока он не начнет работать
устойчиво и равномерно.

Для измерения давления можно использовать
различные приборы. Манометр 98 113 или
манометр 99 362. Инструкции по
эксплуатации манометра 99 362 содержатся в
Инструкции 01:00-03.

Перед началом измерения замените
топливный фильтр и прокачайте топливную
систему для удаления воздуха.

Необходимое давление поддерживается при
помощи перепускного клапана

Если давление нагнетания насоса ниже
требуемого значения, проверьте состояние
соединений топливопроводов,
предохранительного клапана, топливного
фильтра и топливоподкачивающего насоса.

Измерение давления нагнетания топливоподкачивающего насоса
