03:04-01

ª

7

Снятие насос-форсунок (16-литровый двигатель,
автомобиль с кабиной типа Т)

На автомобилях с кабиной типа Т и 16-
литровым двигателем процедура снятия
насос-форсунок усложнена из-за недостатка
места между кабиной и задними цилиндрами
3, 4, 7 и 8. Перед началом снятия насос-
форсунок кабину необходимо поднять и
установить на опорах.

1

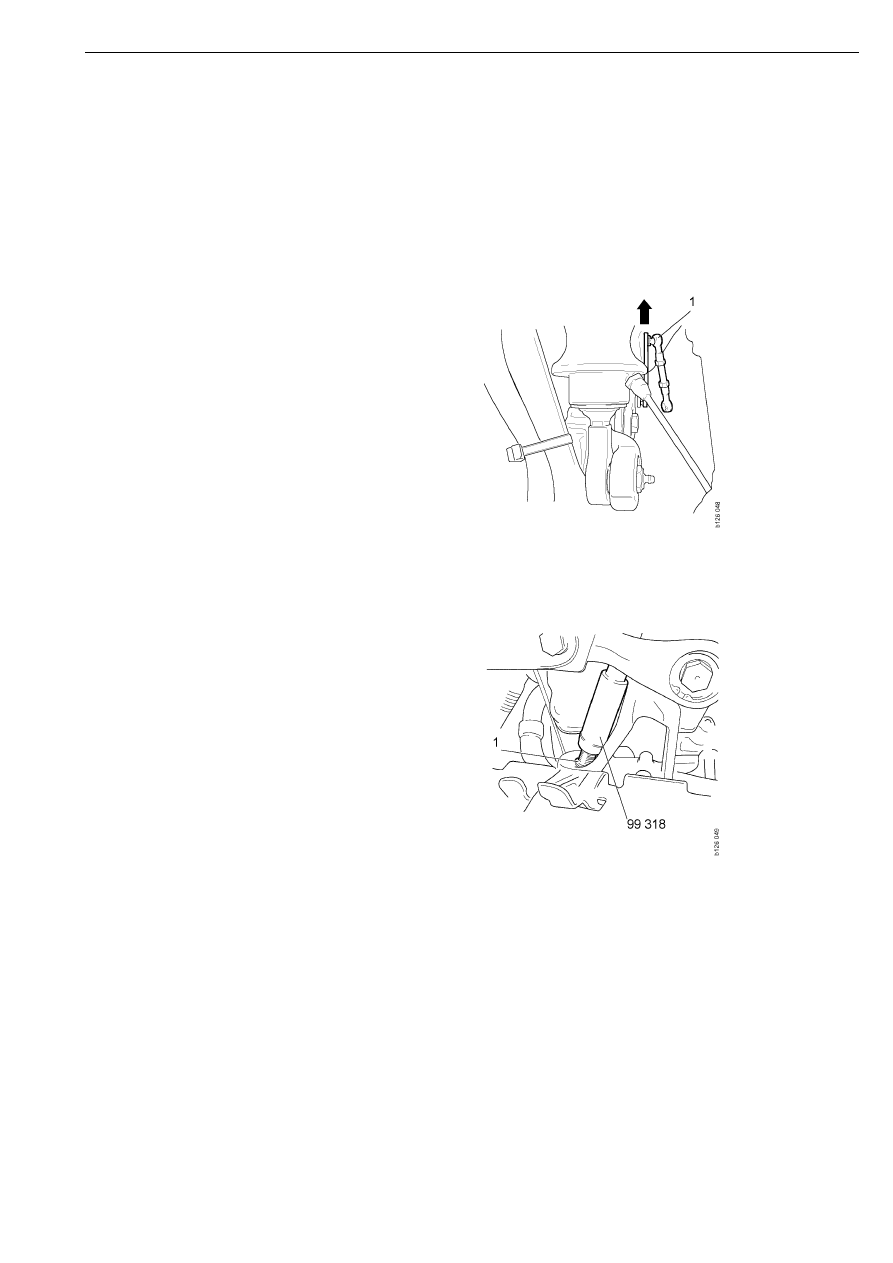

Поднимите кабину в максимально
высокое положение, отсоединив рычаг и
толкая его вверх.

1

Рычаг подвески кабины

2

Установите опору двигателя 99 318 с
гильзой длиной 100 мм между
кронштейном кабины и местом
крепления стабилизатора поперечной
устойчивости. Вращайте опору двигателя
таким образом, чтобы она удлинилась, а
ее наконечник вошел в отверстие под
болт. Таким образом опора будет
надежно закреплена.

1

Опора двигателя 99 318.

3

Очистите крышку головки цилиндров и
соседнюю зону.

4

Снимите верхнюю секцию крышки
головки цилиндров. Крышку головки
цилиндров на цилиндрах 3 и 7 необходимо
наклонить, чтобы она поместились
позади несущего кронштейна кабины.

Снятие насос-форсунок

8

ª

03:04-01

5

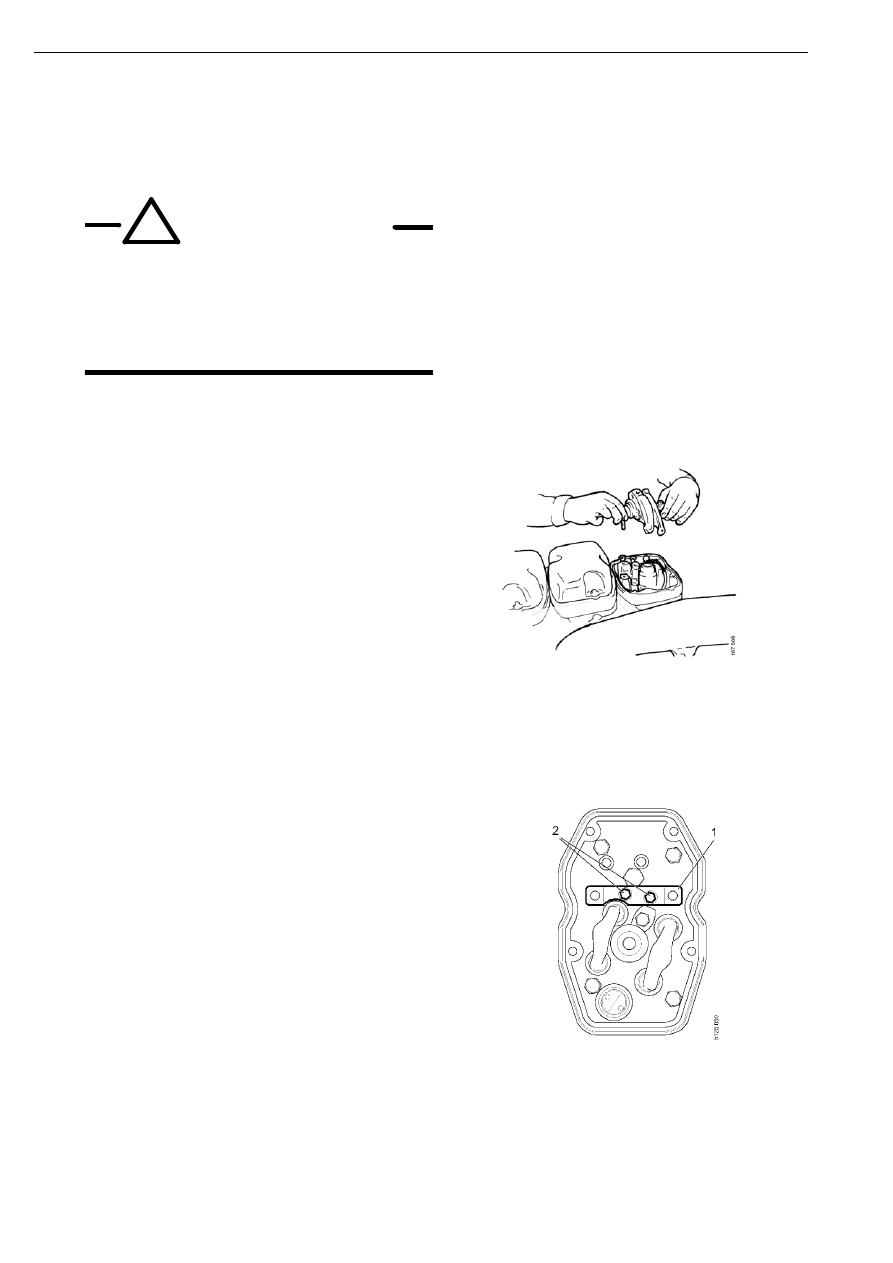

Поочередно отпуская болты оси
клапанных коромысел, разгрузите
пружины клапанов.

!

ПРЕДOCTEРЕЖЕНИЕ!

Снимая ось клапанных коромысел, не
наклоняйтесь над двигателем.
Возвратная пружина насос-форсунки
установлена с предварительным
сжатием. Она может выскочить и стать
причиной травмы.

Примечание: Если пружина соскочила с
насос-форсунки, последняя подлежит замене.

6

Снимите ось клапанных коромысел.

Примечание: При работе с цилиндрами 3 и 7
необходимо также снять нижнюю крышку
головки цилиндров, чтобы освободить место
для установки ударного съемника 87 596.

7

Снимите опорный кронштейн. Относится
к цилиндрам 3 и 7.

1

Опорный кронштейн

2

Болт опорного кронштейна

Снятие насос-форсунок

03:04-01

ª

9

8

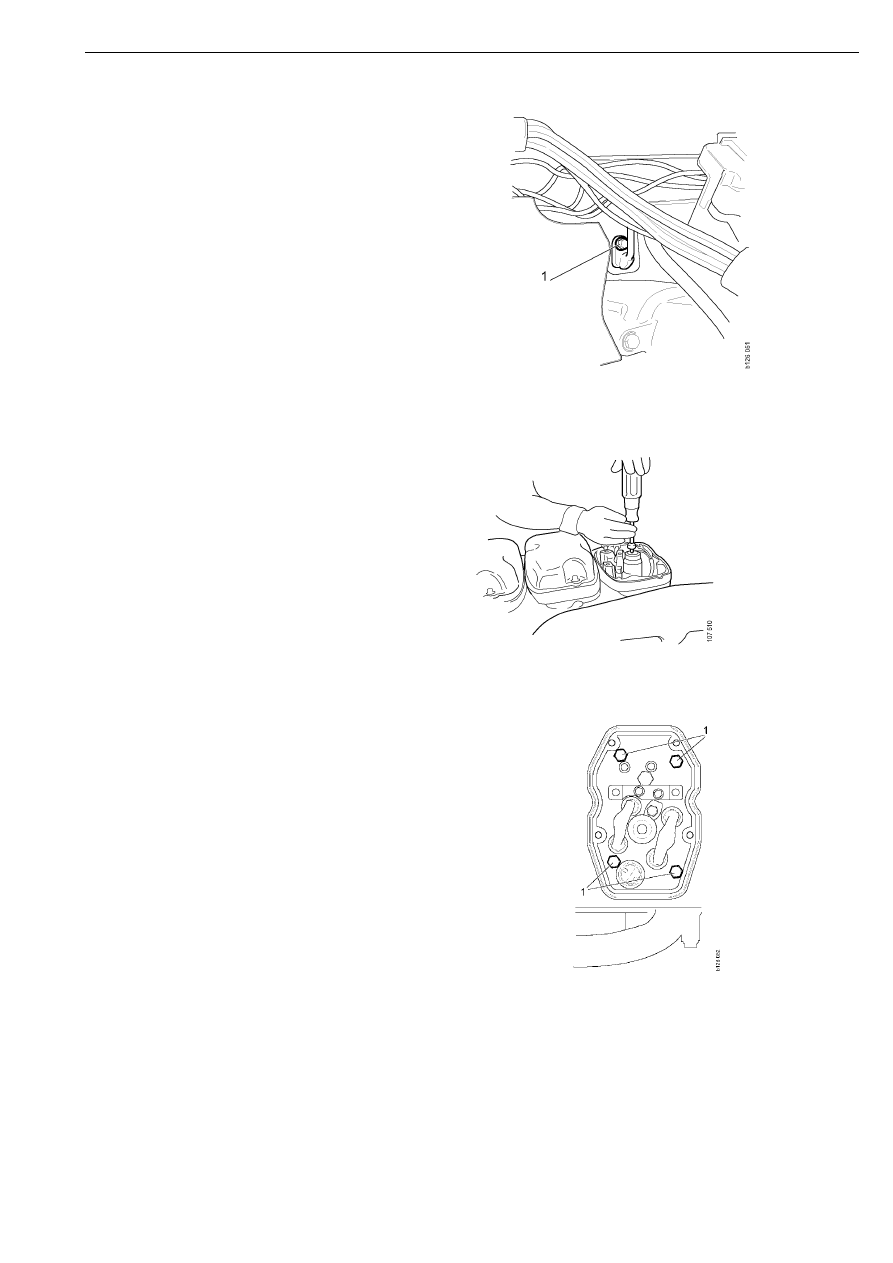

Выверните болт 1, удерживающий
разъем электрического кабеля насос-
форсунки в нижней крышке головки
цилиндров. Относится к цилиндрам 3 и 7.

1

Болт кабельного разъема

9

Отсоедините провода от насос-форсунки.
Винты крепления клемм проводов
полностью не вывинчиваются. Поэтому
выверните винты насколько это
возможно. Вытяните кабели через
отверстие в нижней крышке головки
цилиндров.

10 Выверните болты крепления нижней

крышки головки цилиндров и снимите
крышку.

1

Болт нижней крышки головки
цилиндров

Снятие насос-форсунок

10

ª

03:04-01

Примечание: Не пытайтесь приподнять
насос-форсунку за пружину. Пружина может
соскочить.

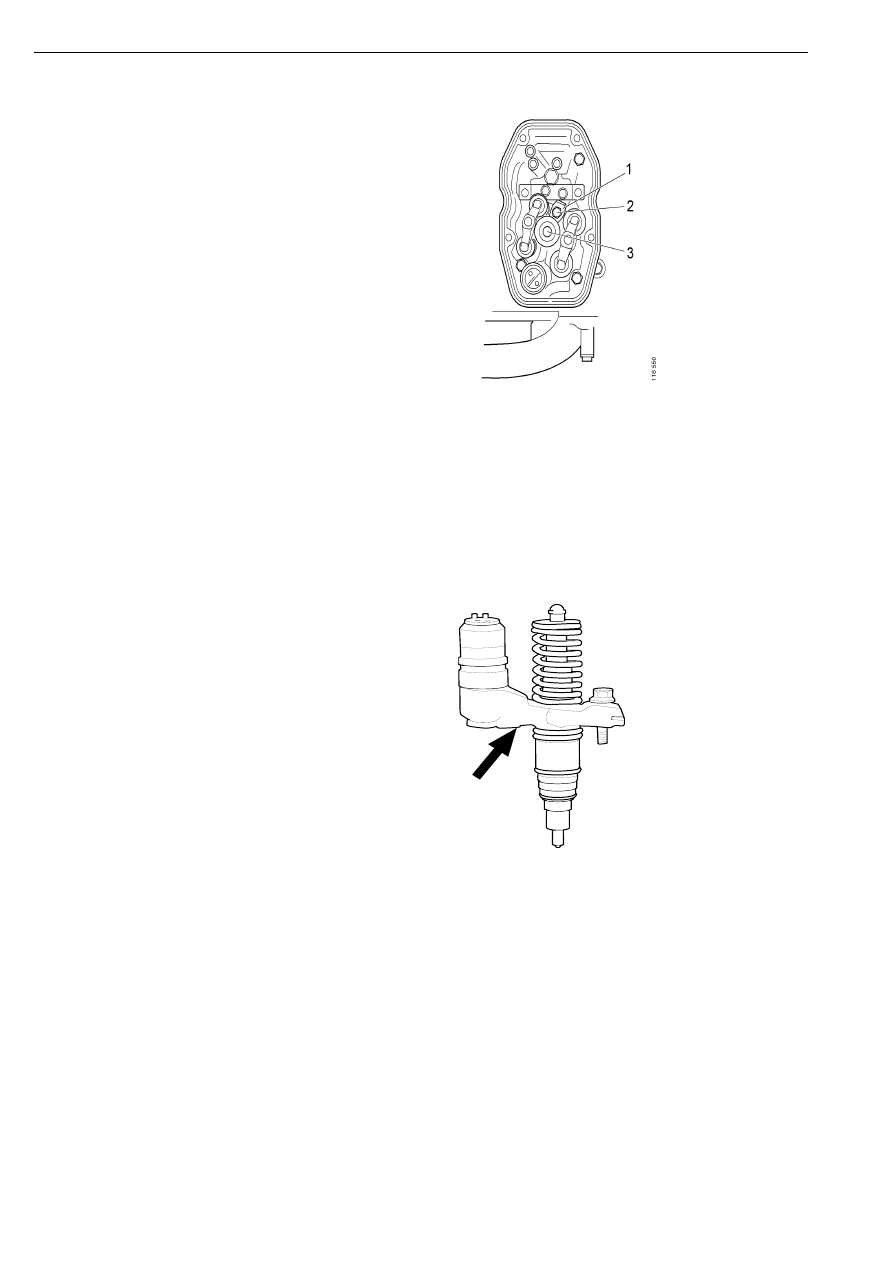

11 Выверните болт скобы, удерживающей

насос-форсунку.

1

Скоба крепления насос-форсунки

2

Болт крепления скобы

3

Насос-форсунка

12 Поверните насос-форсунку против

часовой стрелки до упора. Установите
ударный съемник 87 596, как показано на
рисунке.

Примечание: Если установить ножку
съемника непосредственно под
электромагнитным клапаном, можно
повредить электромагнитный клапан.

Установите ударный съемник, как показано
на рисунке стрелкой.

116 271

Снятие насос-форсунок
