Двигатели Scania четвёртой серии. Руководство - часть 62

30

ã

03:04-01

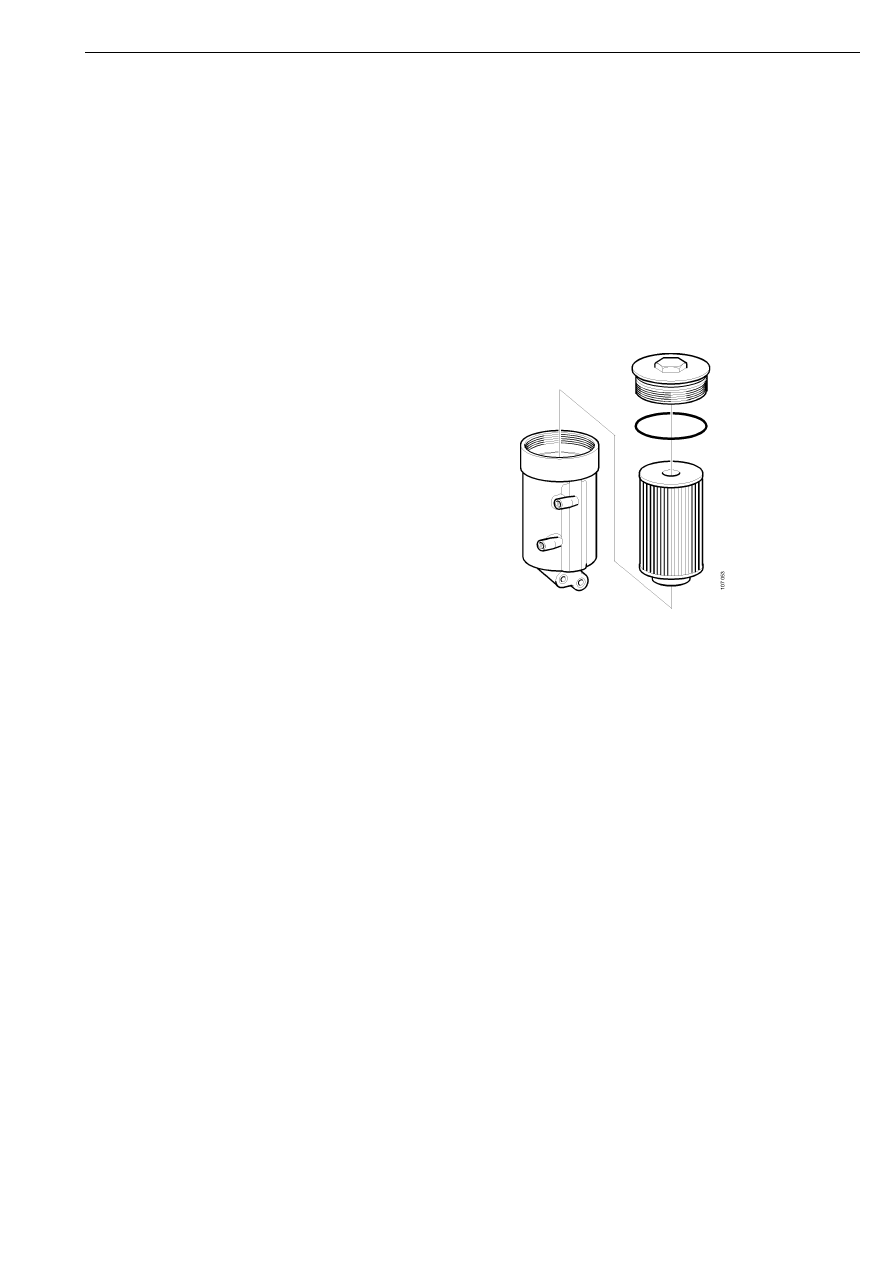

Демонтаж топливного фильтра (16-литровый
двигатель)

Специальные инструменты и
приспособления

1

Отверните крышку фильтра, используя
подходящий инструмент с шестигранной
головкой, например, втулку 588 475.

Примечание: Не используйте разводной
гаечный ключ или другой инструмент с
"незамкнутой" рабочей головкой, так как в
противном случае Вы рискуете повредить
крышку фильтра.

2

Извлеките из корпуса фильтра крышку с
фильтрующим элементом, вытянув ее
вверх. Корпус фильтра автоматически
опорожняется от топлива при
вынимании фильтрующего элемента.

Примечание: Если дренажная система
фильтра не работает, оставшееся топливо
попадет в насос-форсунки.

3

Извлеките старый фильтрующий
элемент из крышки фильтра, осторожно
отогнув его в сторону.

Обозначение Наименование

Рисунок

Настенная панель
инструментов

588 475

Втулка

Комплект измерительных
приборов

118 267

Топливный фильтр

03:04-01

ã

31

Монтаж

Момент затяжки

Примечание: Все работы, связанные с
разгерметизацией топливной системы,
необходимо выполнять в следующей
очередности:

Запустите двигатель и проверьте, нет ли
утечки топлива. Двигатель должен выйти на
плавный режим работы.

1

Установите новое уплотнительное
О-образное кольцо на крышку. Смажьте
уплотнительное кольцо специальной
смазкой, предназначенной для этой цели.

2

Убедитесь, что корпус топливного
фильтра полностью опорожнен от
топлива.

Примечание: Если дренажная система не
работает, оставшееся топливо попадет в
насос-форсунки.

3

Нажав, установите новый фильтрующий
элемент в защелкивающийся фиксатор в
крышке.

ВНИМАНИЕ! Необходимо сначала
установить в крышку фильтрующий
элемент, а затем вставить ее в корпус
фильтра. В противном случае можно
повредить фильтрующий элемент.

4

Нажав, установите фильтрующий
элемент (в сборе с крышкой) в корпус
фильтра. Затяните крышку моментом
25 Нм+/-5 Нм.

ВНИМАНИЕ! Затягивайте крышку фильтра
предписанным моментом, иначе она может
сломаться.

Крышка топливного фильтра

25 Нм+/- 5 Нм

5

Заполните топливную систему и
прокачайте ее, см. раздел "Прокачка
топливной системы".

Топливный фильтр

32

ã

03:04-01

Прокачка топливной системы и
измерение давления в системе

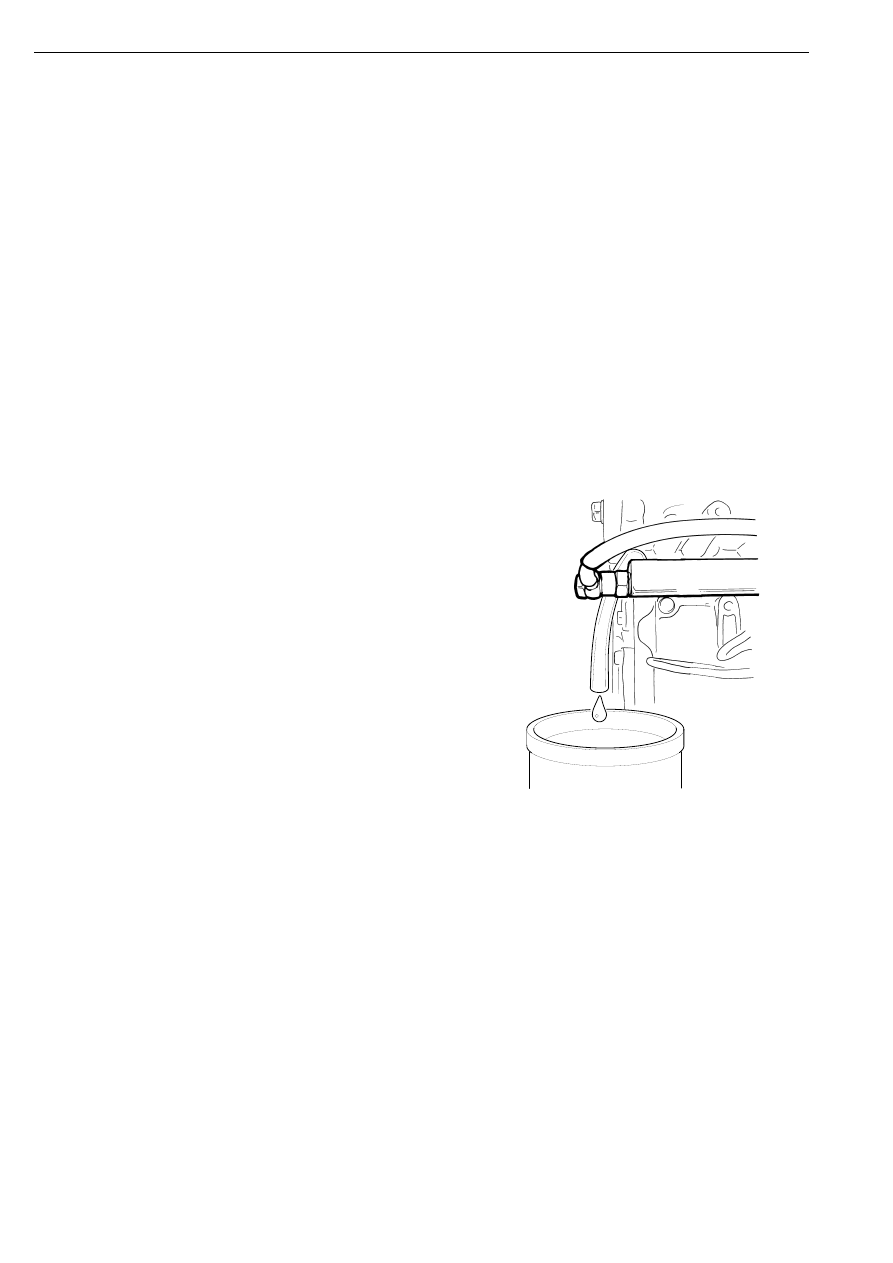

Прокачка топливной
системы (11-ти и 12-
литровые двигатели)

1

Наденьте прозрачную пластиковую
трубку на штуцер, расположенный
спереди топливораспределительной
рампы.

2

Откройте клапан прокачки и
прокачивайте систему ручным
топливным насосом до тех пор, пока из
трубки не начнет выходить топливо.

•

Если топливная система была
полностью опорожнена, потребуется
примерно 250 рабочих ходов
подкачивающего насоса.

•

После замены топливного фильтра
потребуется примерно 170 рабочих
ходов подкачивающего насоса.

•

Для того чтобы выполнить прокачку
топливораспределительной рампы,
потребуется примерно 150 рабочих
ходов подкачивающего насоса.

3

Дополнительно нажмите 20 раз на
рукоятку подкачивающего насоса, чтобы
удалить воздух из системы.

4

Заверните клапан прокачки и снимите
трубку. Продолжайте прокачивать
топливную систему подкачивающим
насосом до открытия переливного
клапана (еще примерно 20 рабочих
ходов).

5

Запустите двигатель и проверьте, нет ли
утечки топлива.

116 545

Прокачка топливной системы

03:04-01

ã

33

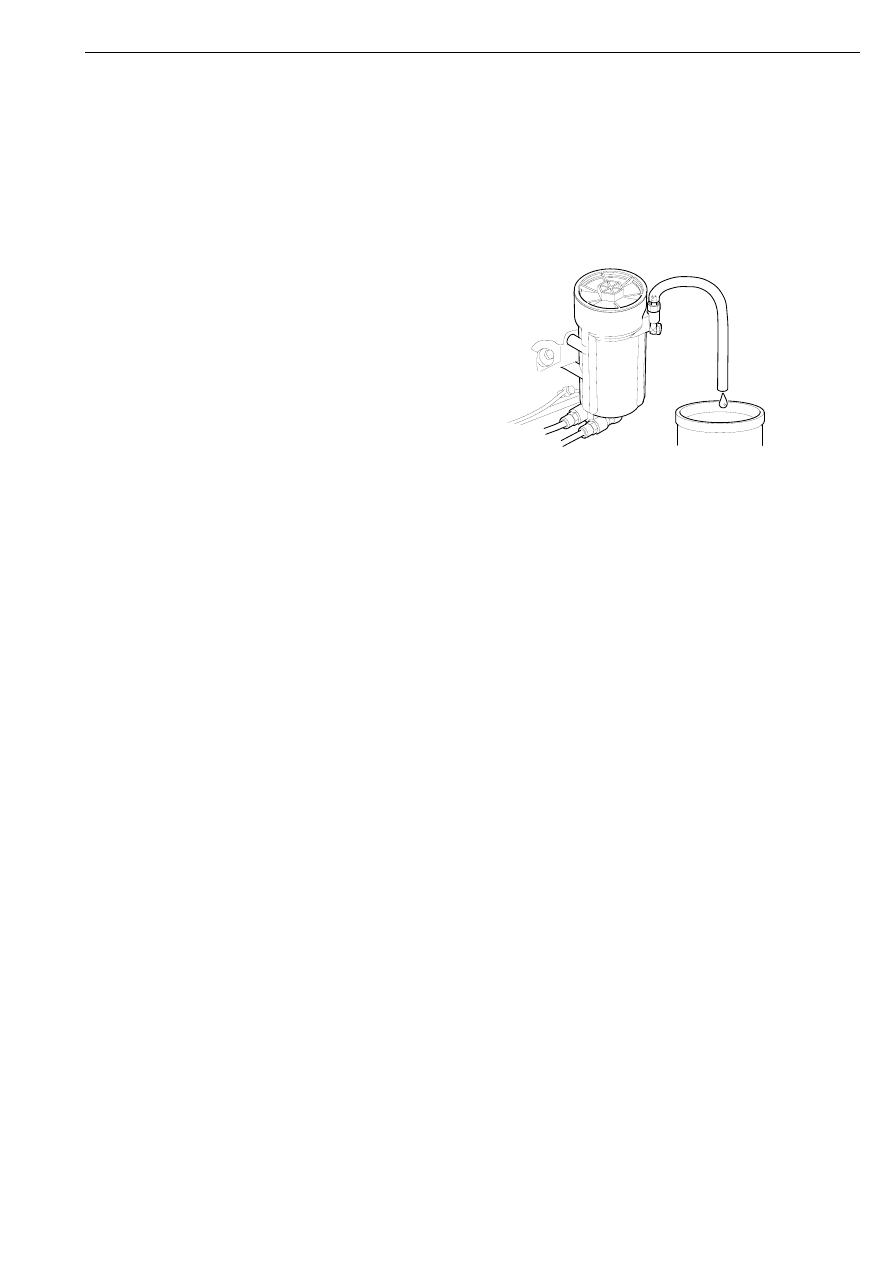

Прокачка топливной
системы (16-литровый
двигатель)

1

Наденьте прозрачную пластиковую
трубку на штуцер, расположенный
спереди топливораспределительной
рампы.

2

Откройте клапан прокачки и
прокачивайте систему ручным
топливным насосом до тех пор, пока из
трубки не начнет выходить топливо.

3

Заверните клапан прокачки и снимите
трубку.

4

Продолжайте прокачивать систему
ручным топливным насосом до тех пор,
пока не почувствуете возросшее
сопротивление. Это произойдет
примерно через:

•

20 рабочих ходов подкачивающего
насоса после замены топливного
фильтра.

•

50 рабочих ходов подкачивающего
насоса после замены насос-форсунки.

5

Запустите двигатель и проверьте, нет ли
утечки топлива.

Примечание: Если при запуске двигателя
возникли затруднения, повторите шаги 2-4
несколько раз.

ВНИМАНИЕ! Не допускайте непрерывной
работы стартера в течение более чем
30 секунд.

11

6

 2

68

Прокачка топливной системы
