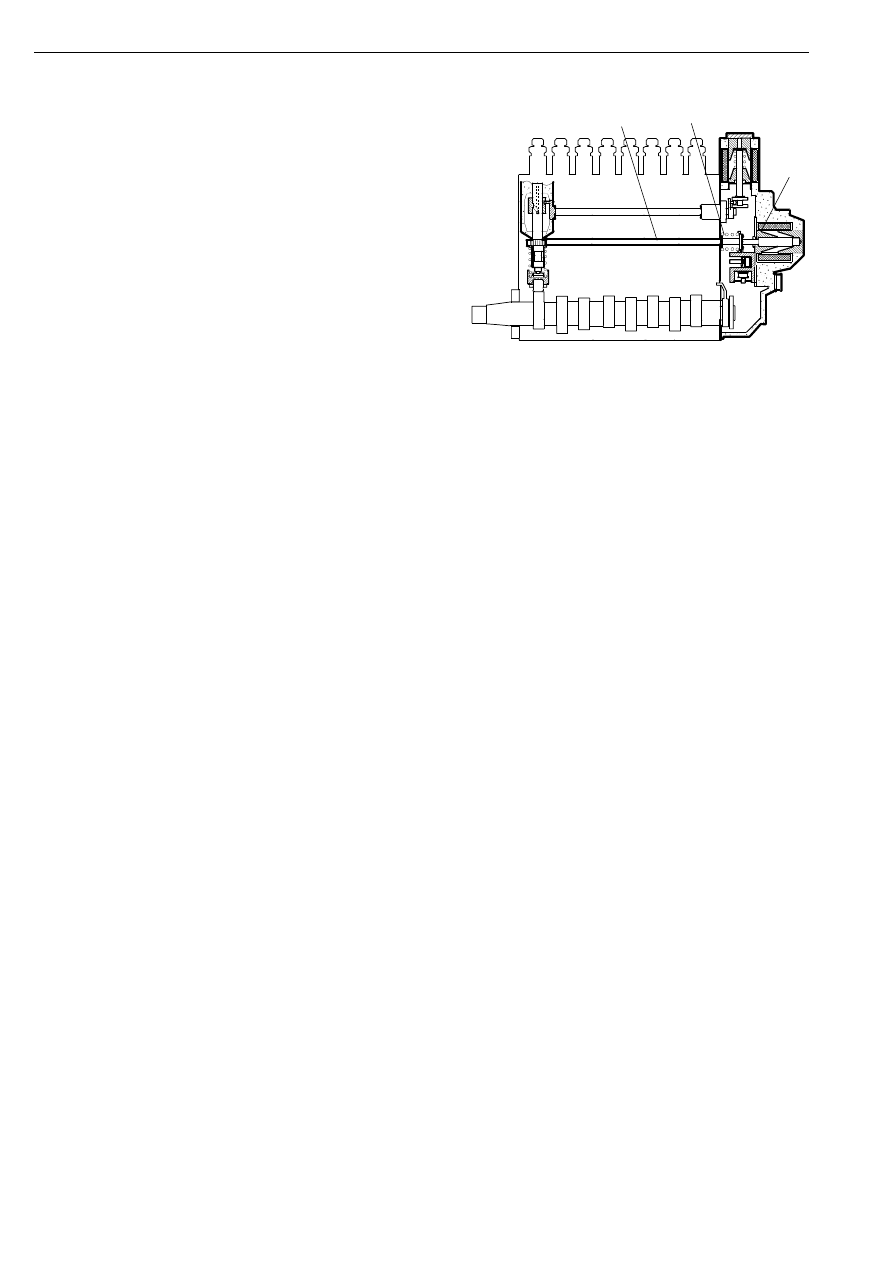

Датчик положения рейки ТНВД
Датчик положения рейки ТНВД сообщает
блоку управления EDC о текущем
положении рейки топливного насоса.
Датчик положения рейки ТНВД состоит из
стального сердечника, измерительной
катушки и контрольной катушки.
Сигнал измерительной катушки сообщает
положение рейки ТНВД. Величина сигнала
изменяется при перемещении рейки ТНВД.
Сигнал контрольной катушки позволяет
блоку управления учитывать внешние
факторы, такие как, например, температуру,
изменение которой в значительной степени
влияет на величину сигнала измерительной
катушки. Сигнал контрольной катушки не
изменяется при перемещении рейки ТНВД.

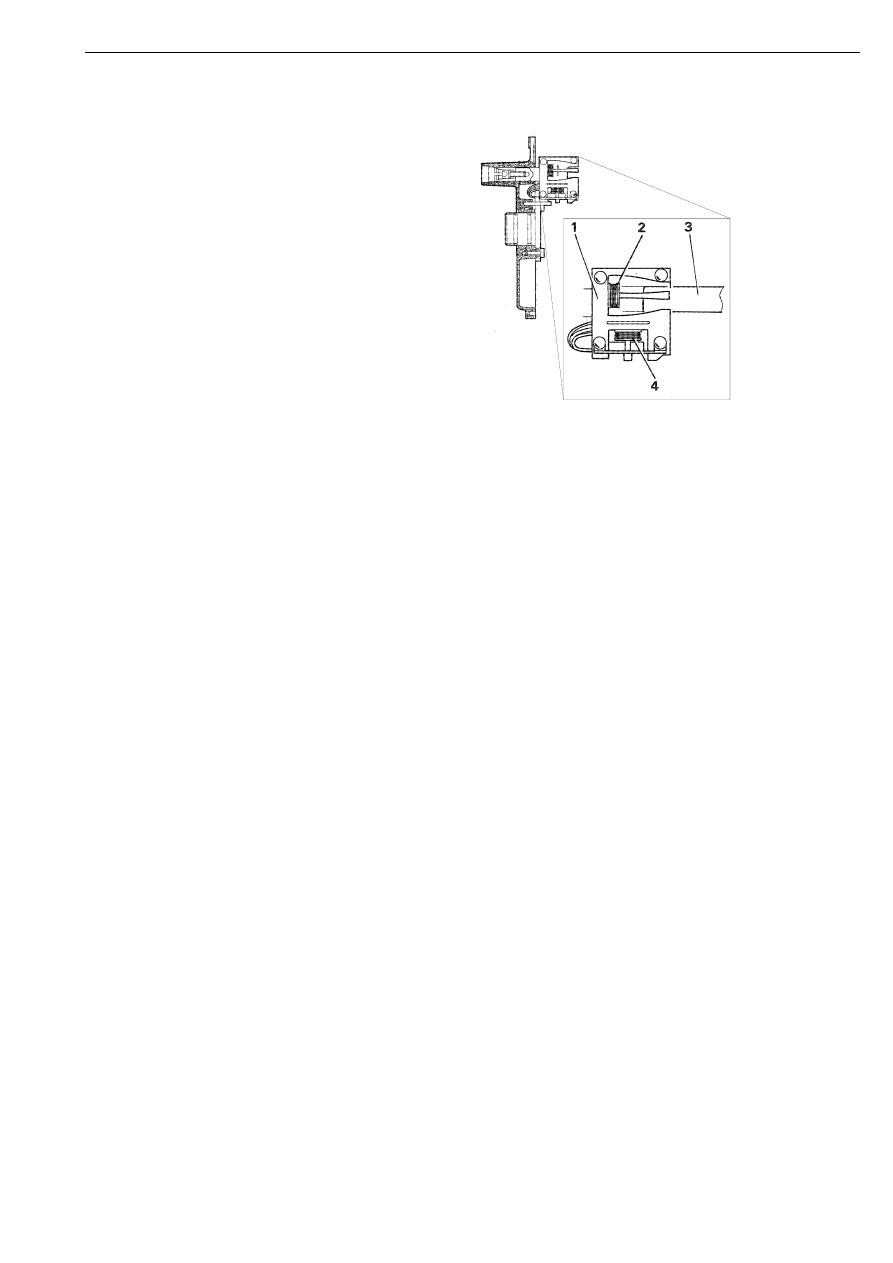

1
Стальной сердечник
2
Измерительная катушка
3
Рейка ТНВД
4
Контрольная катушка
03_0573
Элементы системы управления EDC, расположенные на двигателе
