Установка обогревателя



19:04-04



8

8

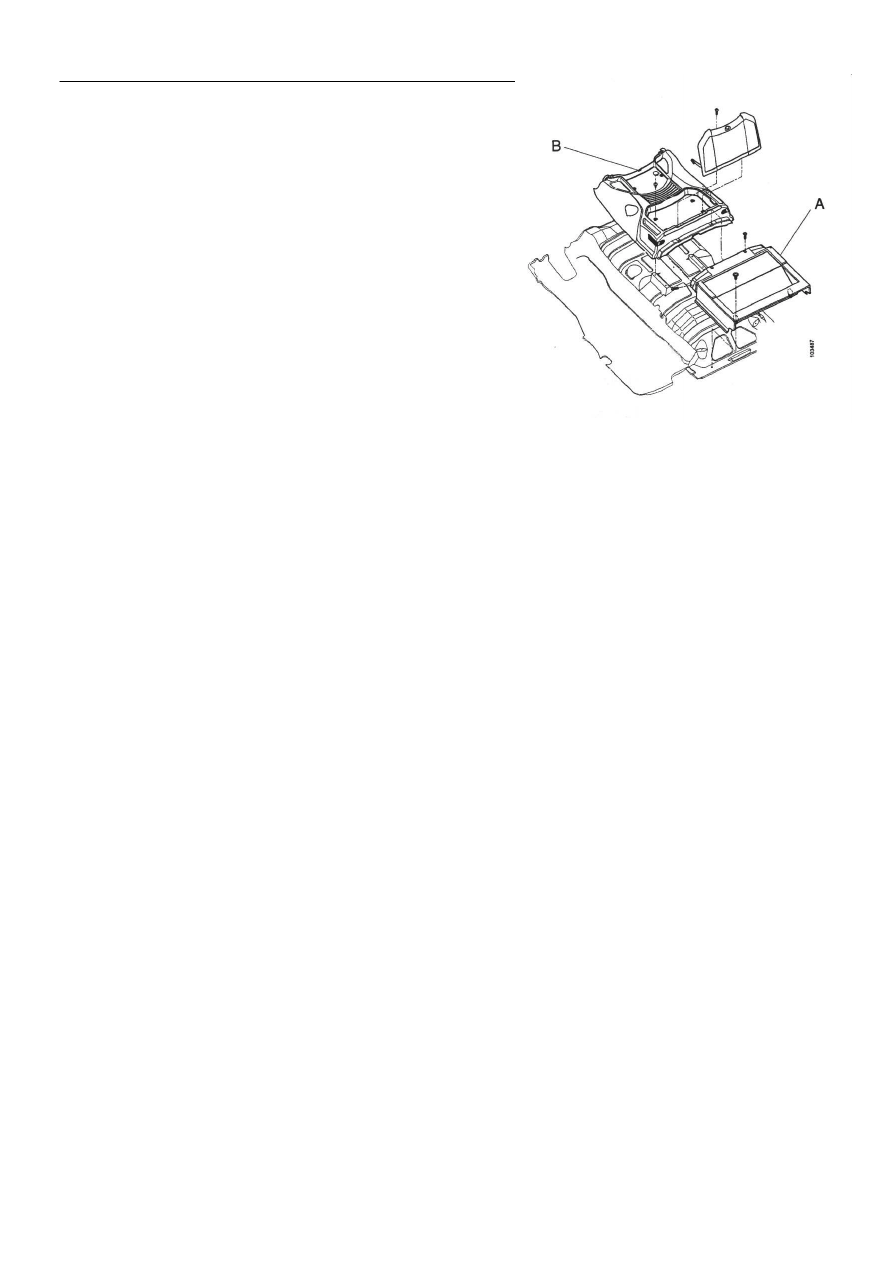

Снять заднюю отделочную панель (А).


9

Снять гофрированный чехол рычага переключения
передач или устройство управления системой
автоматического переключения передач Opticruise.


10  Снять багажный отсек (В).










Отверстие в панели задней стенки кабины


1

Расположить монтажную панель таким образом,
чтобы выступ в полу кабины был сцентрован
между точками крепления монтажной панели.


2

Отметить внешнее положение панели на полу
кабины.


3

Нанести маркировку на панель стенки кабины для
отверстия обогревателя. Замерить расстояние от
нижней стороны монтажной панели. Смотри
чертеж.


4

Нанести маркировку на панель стенки кабины для
отверстия блока управления. Замерить расстояние
от зажима панели (не относится к кабинам
Topline). Смотри чертеж.


5

Установить заднюю отделочную панель и
убедиться в том, что верхняя отметка отреза для
монтажной панели не видна.


6

Вырезать отверстие с помощью ножа.



Установка обогревателя



19:04-04



9

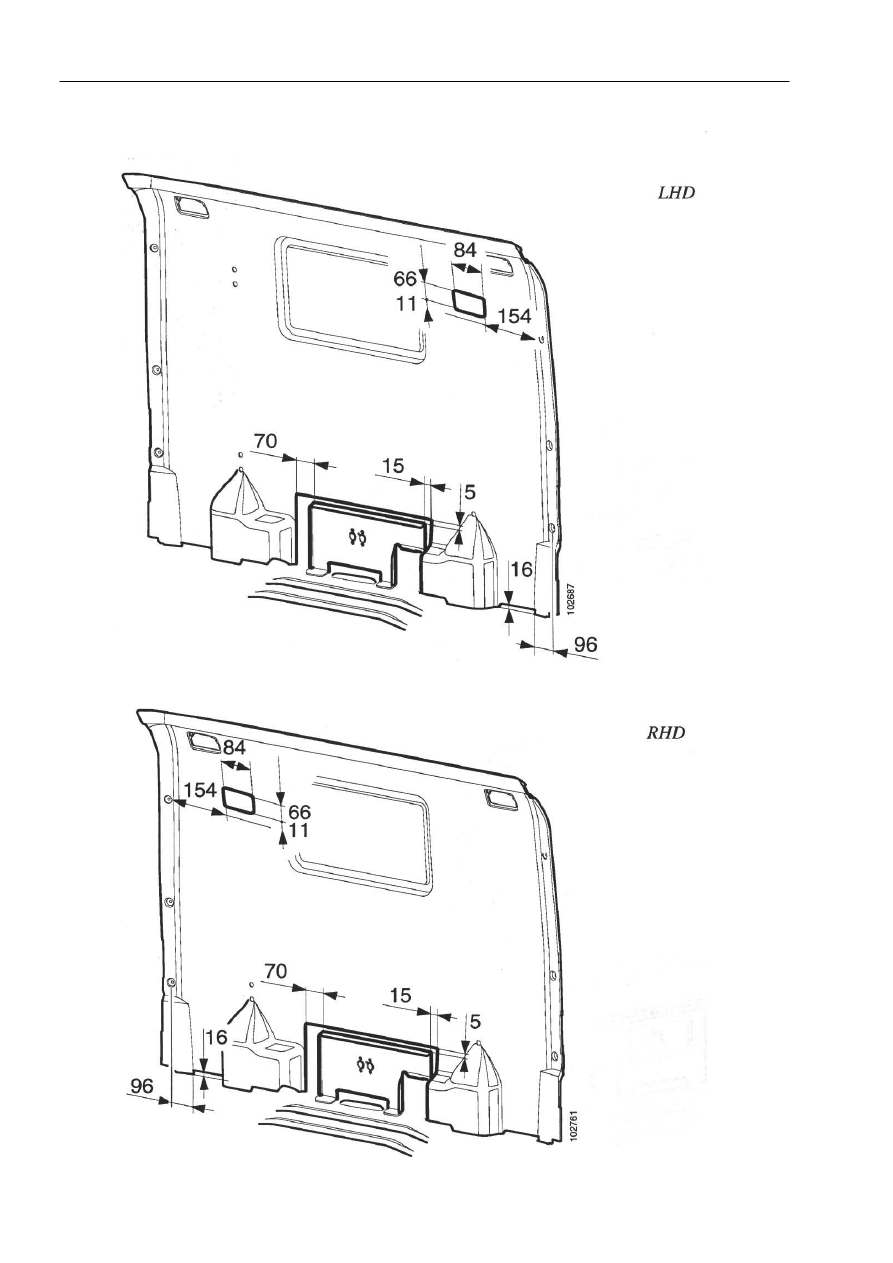

Автомобили с левым рулем



























Автомобили с правым рулем






Установка обогревателя



19:04-04



10

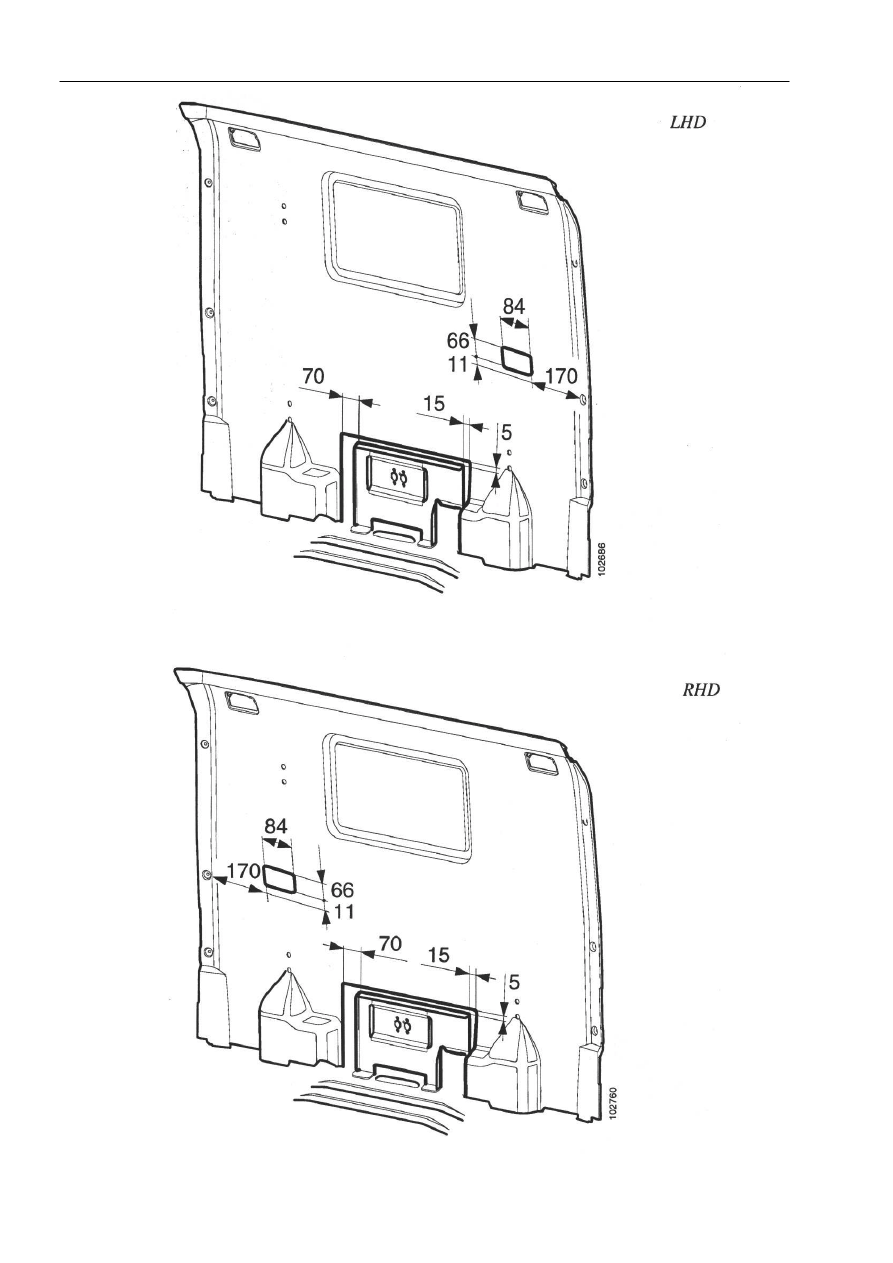

Кабина типа Р






Автомобили с левым рулем



























Автомобили с правым рулем






Установка обогревателя



19:04-04



11

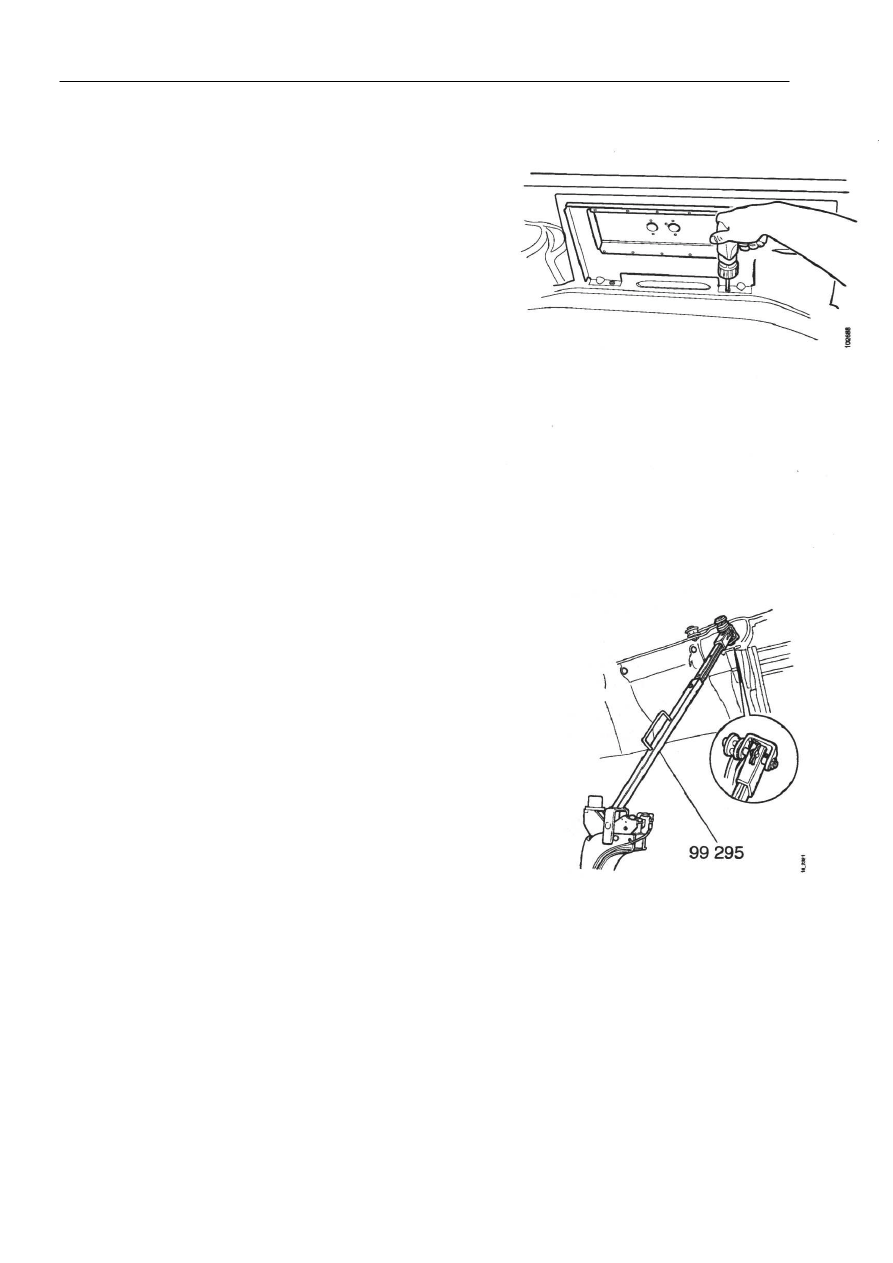

Сверление отверстий в стенке кабины


1

Вдавить монтажную панель в заднюю стенку
кабины в соответствующем месте.


2

Просверлить два отверстия диаметром 4 мм через
болтовые отверстия в монтажной панели.
Отверстия должны проходить через пол кабины и
изоляцию с наружной стороны кабины.


3

Снять монтажную панель и рассверлить отверстия
до диаметра 8 мм.











4

Откинуть кабину.




ВНИМАНИЕ! Необходимо всегда  откидывать кабину
до тех пор, пока она не пройдет точку равновесия и не
окажется в своем конечном положении.

Установить клапан переключения в положение
откидывания назад, когда кабина поднята.

Необходимо всегда использовать опорную стойку
кабины при выполнении работ под кабиной.
