Вспомогательное оборудование грузовиков Scania. Руководство - часть 31

Руководство по ремонту



19:03-08



10



Руководство по ремонту





Заменяемые компоненты

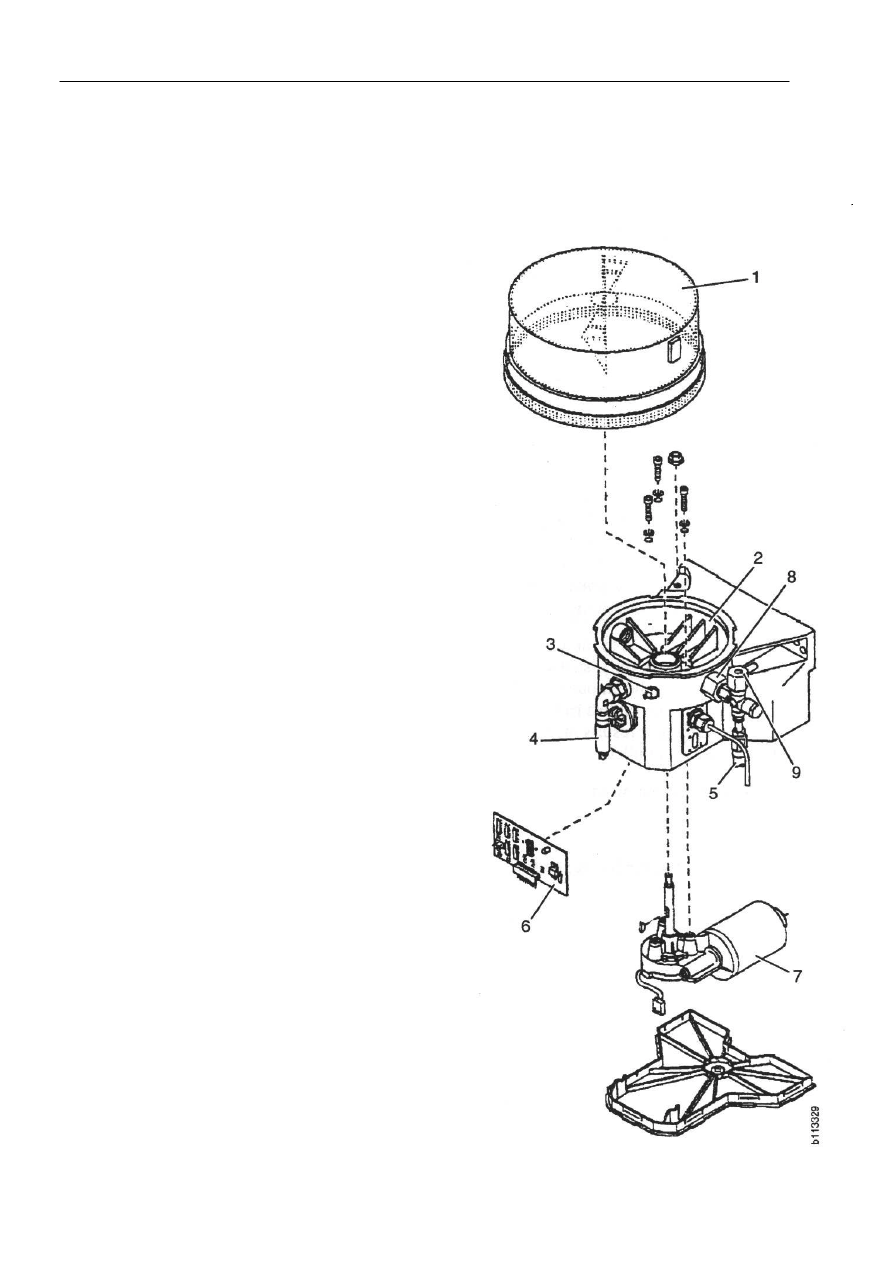

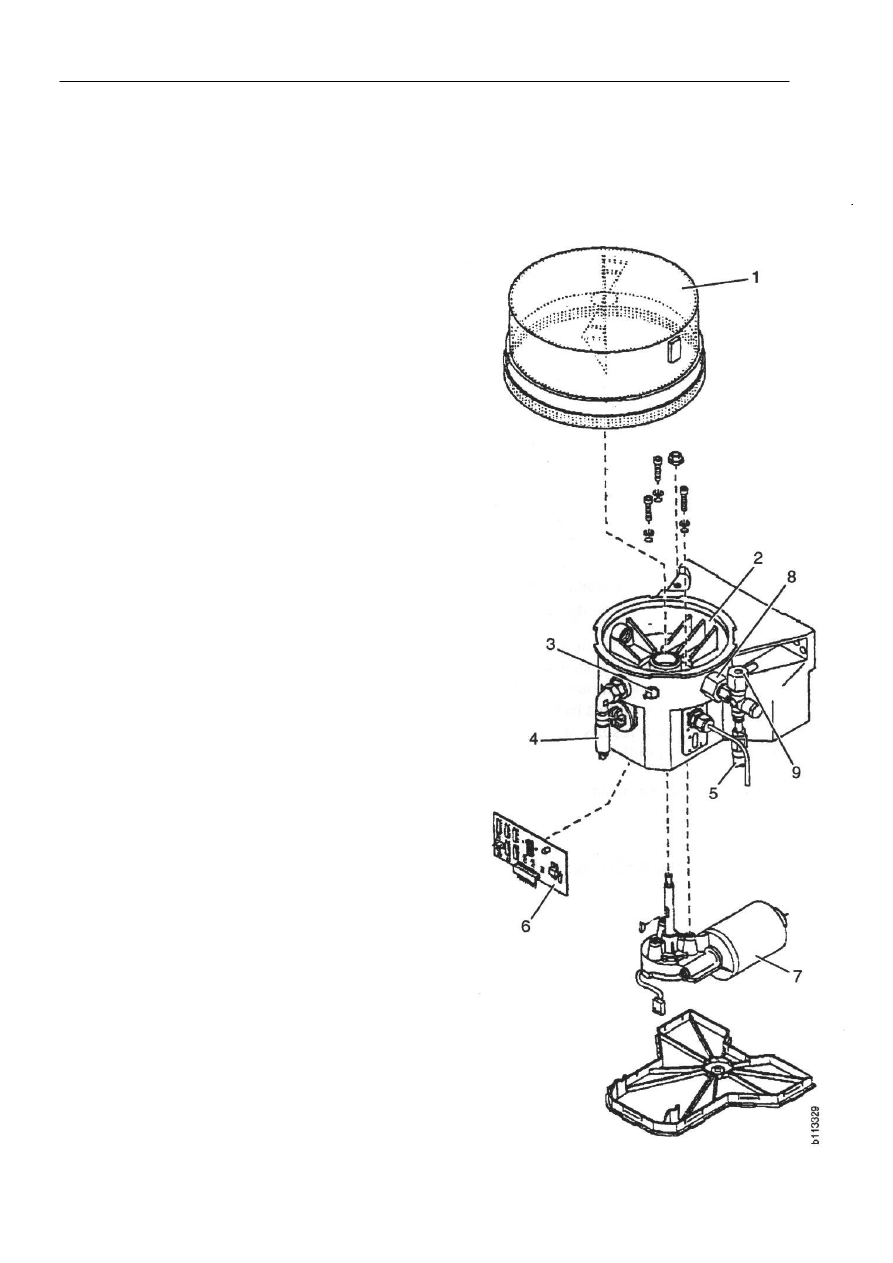

Насосный блок


1

Масляный резервуар

2

Корпус насоса

3

Маслозаливной штуцер

4

Обратная магистраль

5

Нагнетательная магистраль

6

Блок управления

7

Электродвигатель

8

Смазочный насос

9

Предохранительный клапан







Руководство по ремонту



19:03-08



11

Заливка смазки

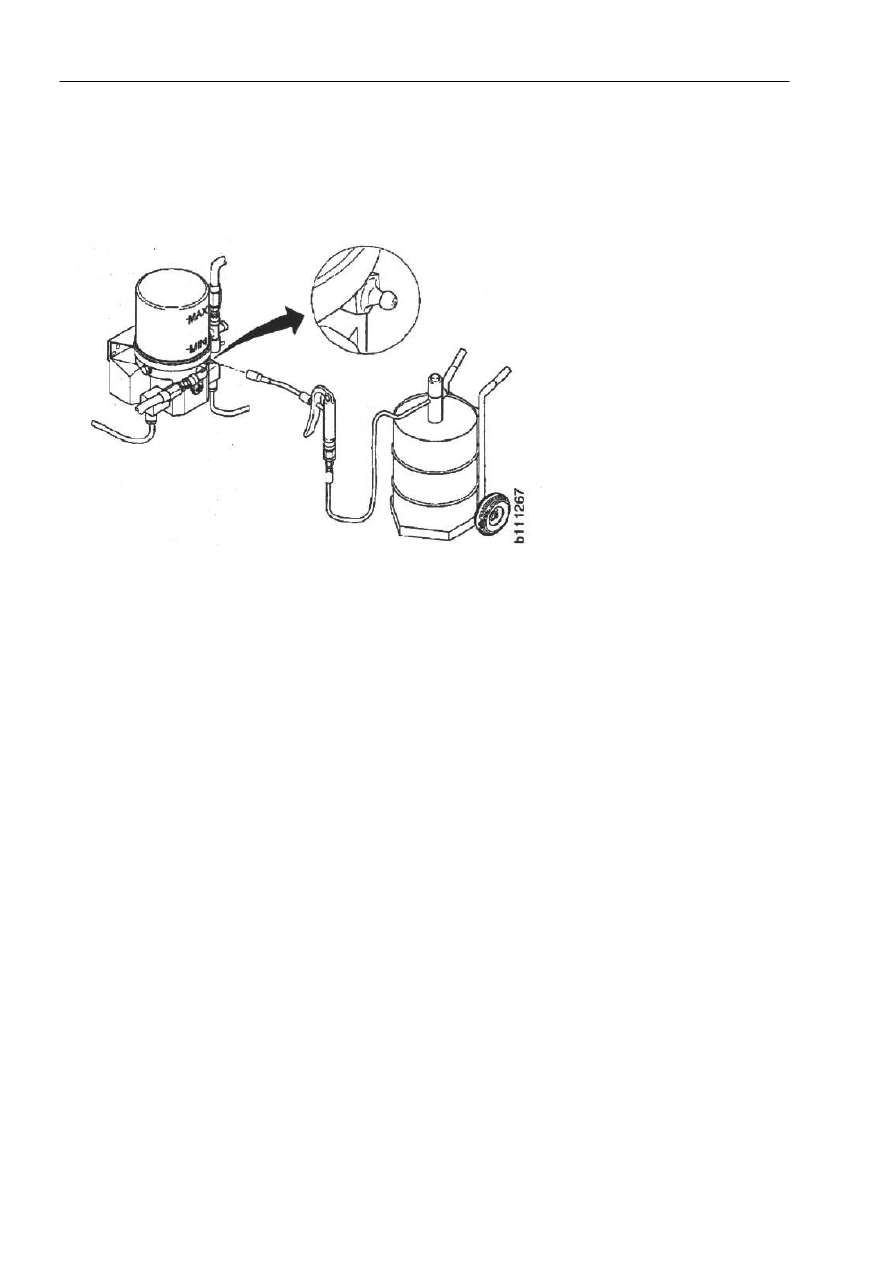

Заливка консистентной смазки осуществляется через штуцер на корпусе насоса.





Руководство по ремонту



19:03-08



12

Дополнительная смазка и проверка
функционирования

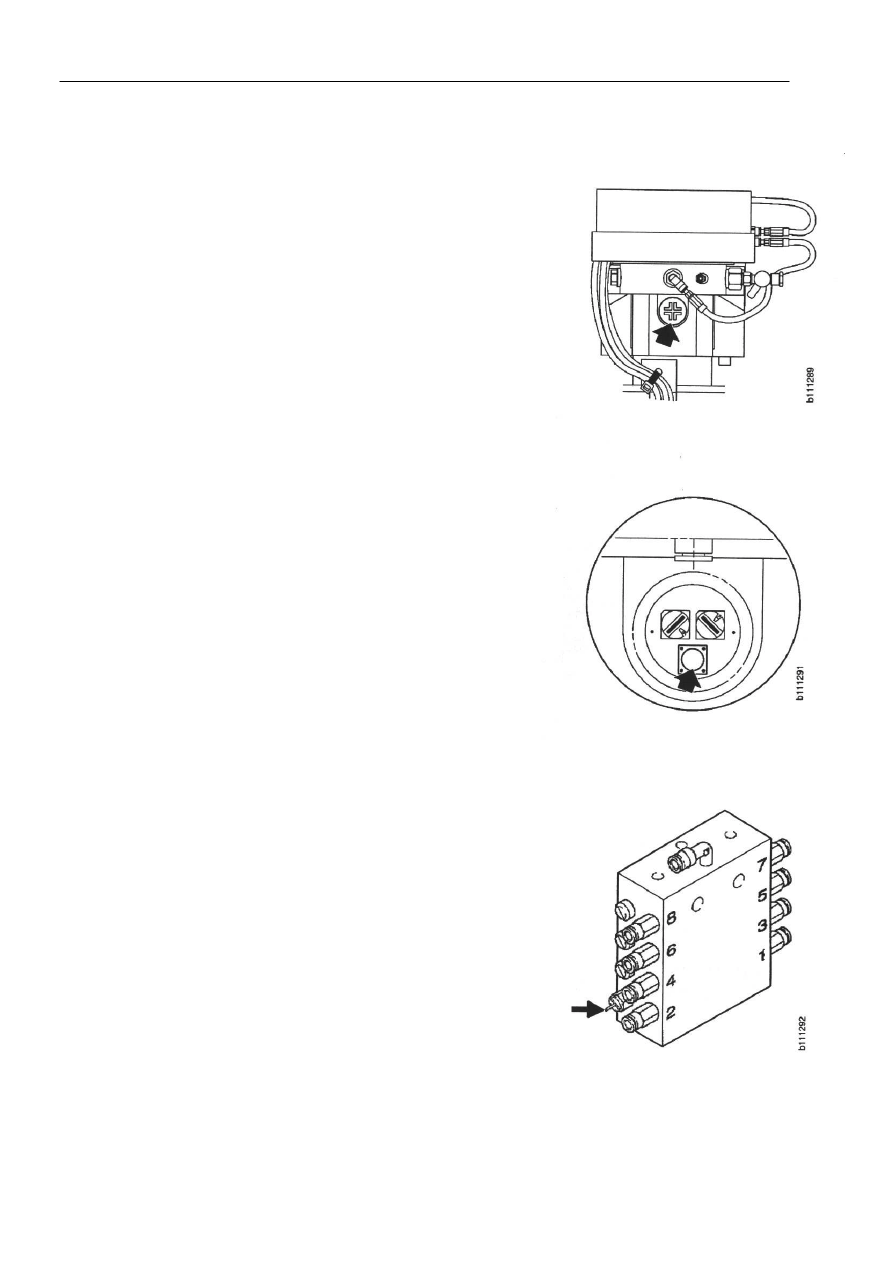

1

Снять крышку на корпусе насоса.


2

Включить двигатель.















3

Нажать кнопку на монтажной плате.
Начало смазки совпадает с включением светодиода.













4

Убедиться в наличие перемещения индикаторного
штифта на главном распределительном блоке.




Руководство по ремонту



19:03-08



13

Насосный блок



Демонтаж

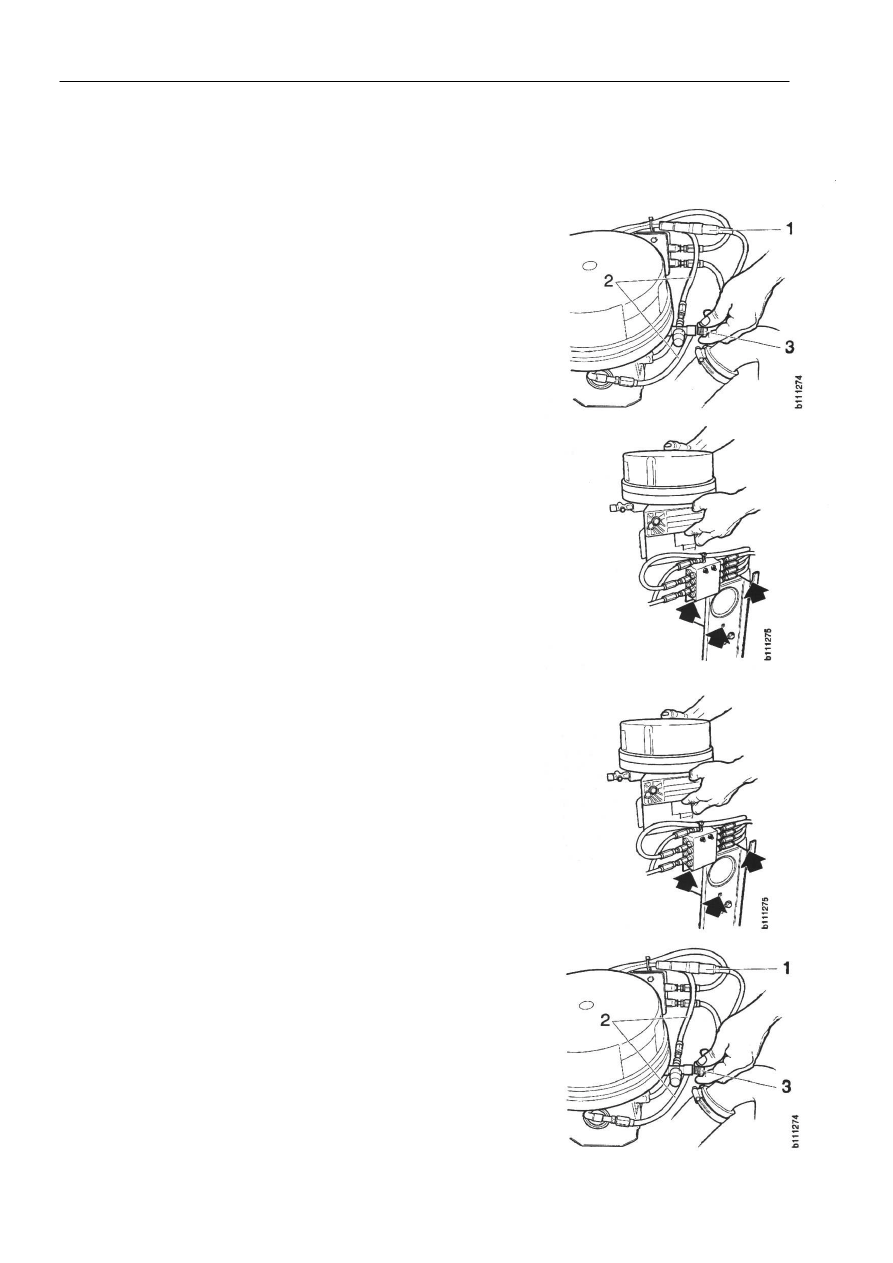

Примечание: Снять заглушку с плунжерной пары (3)
для облегчения демонтажа магистралей для
консистентной смазки.

1

Снять две магистрали для консистентной смазки (2)
и разъем (1). На предмет разборки муфт смотри
техническое описание.





2

Отвернуть три болта и снять смазочный насос.















Установка


1

Установить насосный блок.








2

Подключить две магистрали для консистентной
смазки (2) и разъем (1).


3

Установить заглушку плунжерной пары (3).
