Установка блока управления



19:03-05



26

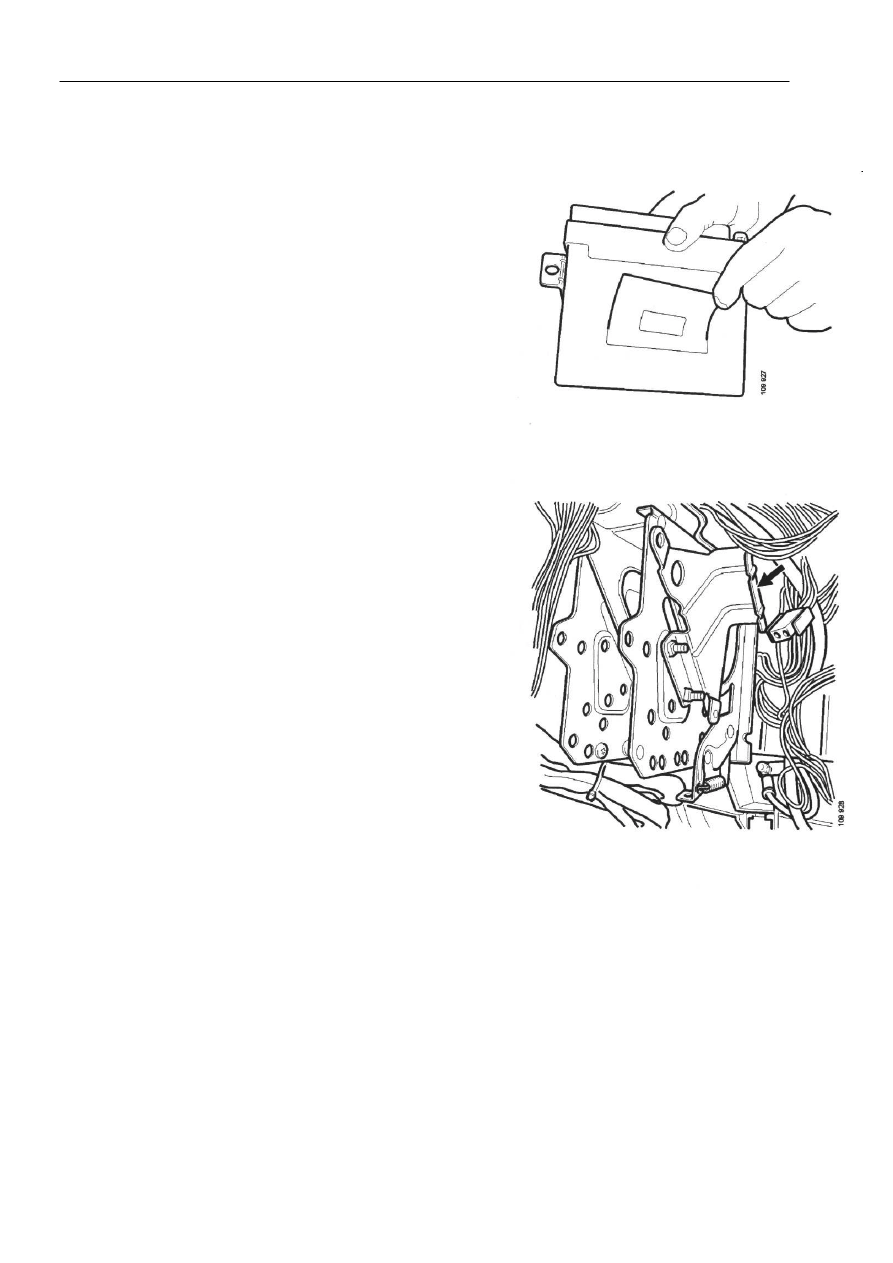

Установка блока управления





1

Снять карточку с паролем и сохранить ее для
владельца автомобиля.












2

Установить кронштейн блока управления на
монтажную панель системы EDC.


Кронштейн блока управления монтируется на

кронштейн системы EDC. Если автомобиль не
оборудован системой EDC, необходимо вначале
установить указанную монтажную панель.









3

Подключить разъем Е7 к блоку управления.


4

Установить блок управления так, чтобы разъем Е7
находился в передней части, и закрепить блок
управления с помощью его специальных винтов.


Примечание: Пока не затягивать винты.




Установка сигнализации



19:03-05



27

Установка сигнализации






1

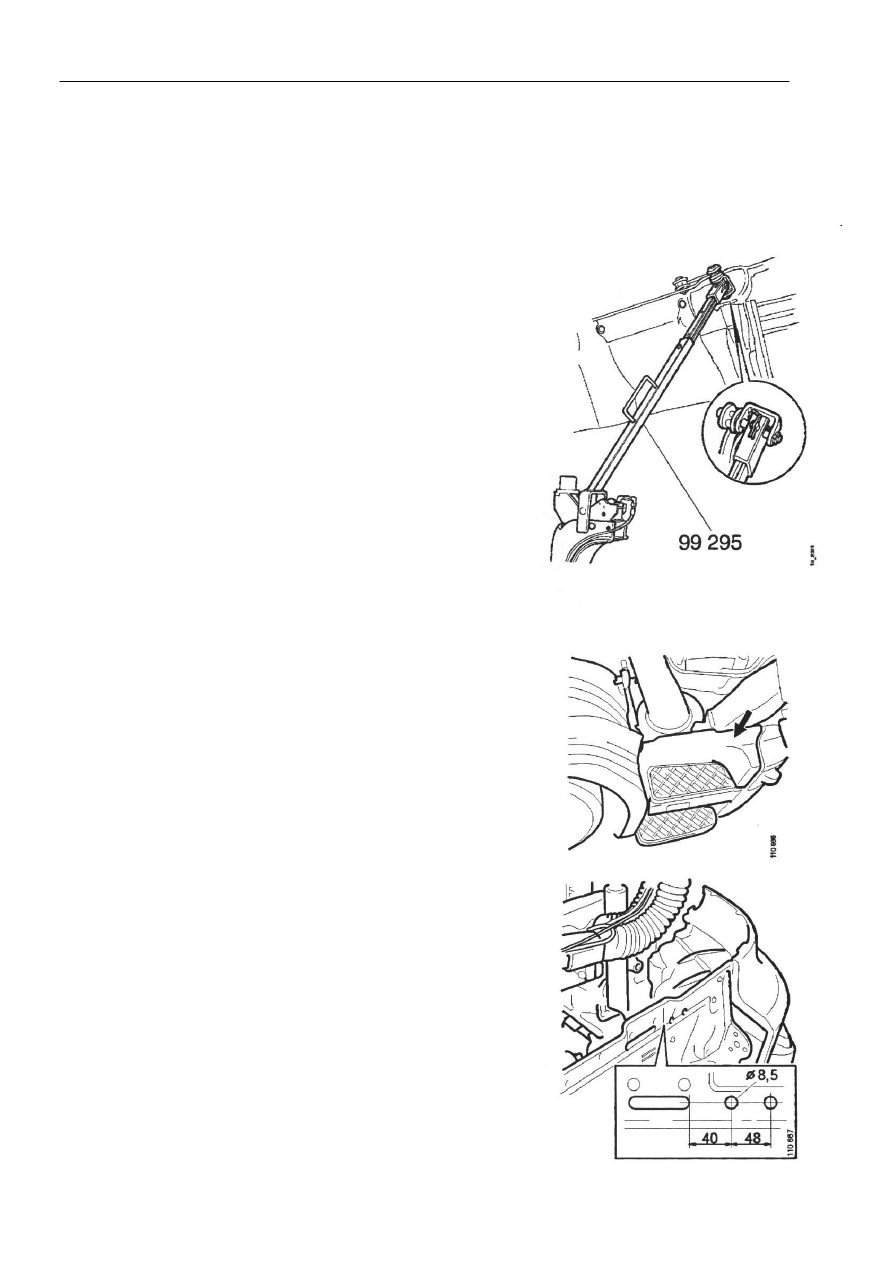

Откинуть кабину вверх, зафиксировать ее в этом
положении и т.д.


ВНИМАНИЕ! Необходимо всегда откидывать кабину
до тех пор, пока она не пройдет точку равновесия и не
окажется в своем конечном положении.

Установить клапан переключения в положение
откидывания назад, когда кабина находится в поднятом
состоянии.

При проведении работ под кабиной необходимо всегда
использовать опорную стойку кабины.




Опорная стойка кабины



2

Снять защитный кожух.







3

Просверлить два отверстия, как это показано на
рисунке. Диаметр отверстий составляет 8,5 мм.










Установка сигнализации



19:03-05



28

4

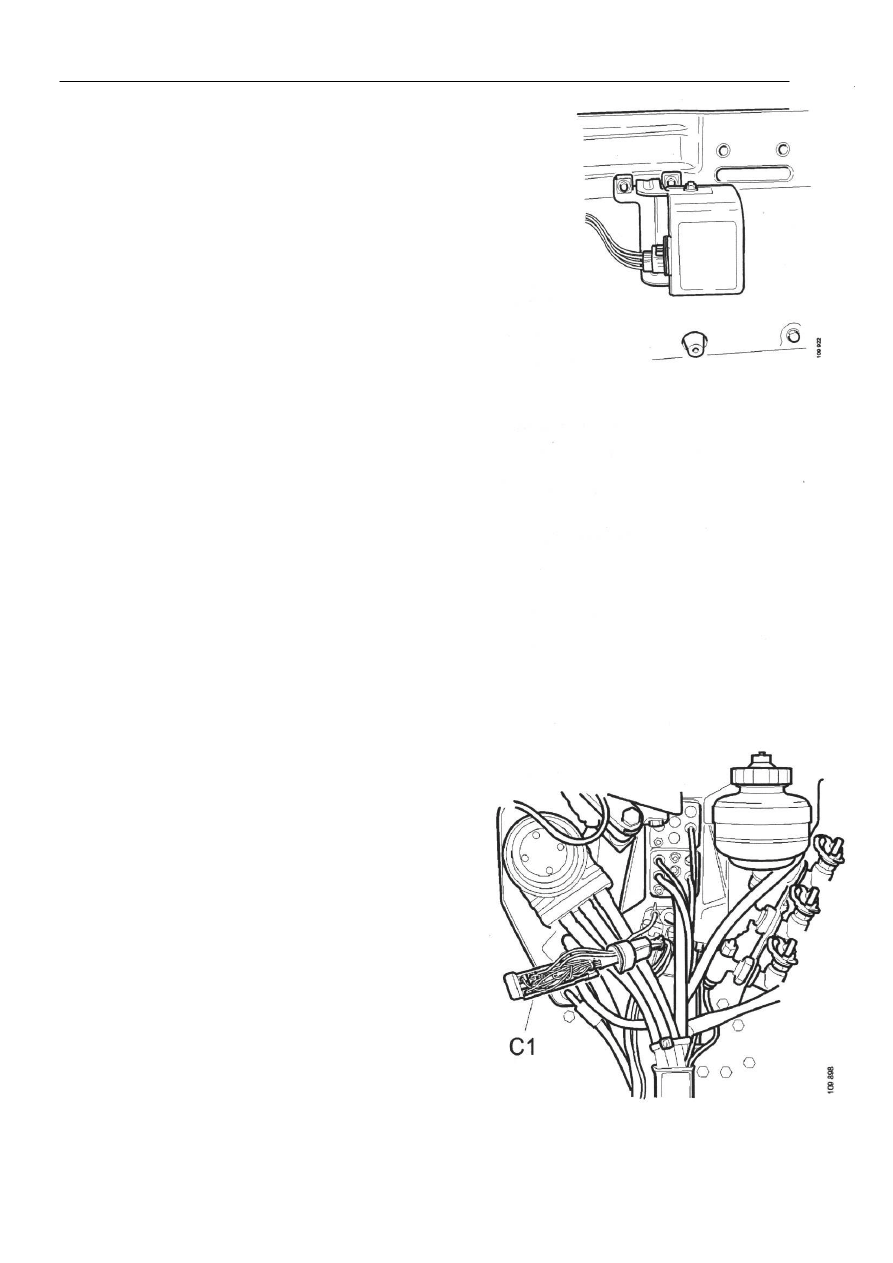

Установить кронштейн и сигнализацию.


5

Подсоединить электропроводку.











6

Снять защитные кожухи, находящиеся под каждой
фарой.


7

Продеть тросик через передний кабелепровод,
расположенный под бампером, и протянуть
электропроводку с правой стороны.


8

Прикрепить электропроводку в соответствующих
точках к существующему жгуту электропроводки
для фар.









9

Проложить электропроводку вместе с остальными
жгутами электропроводки к устройству С1.


Провода, идущие от сигнализации, протягиваются

через резиновую втулку.


10  Подсоединить провода следующим образом:


−

Провод VPS 14 (красный) к контакту С1-13

−

Провод VPS 37 (белый) к контакту С1-14

−

Провод VPS 24 (фиолетовый) к контакту С1-15

−

Провод VPS 3 (черный) к контакту С1-16





Установка устройства контроля давления в системе откидывания кабины



19:03-05



29

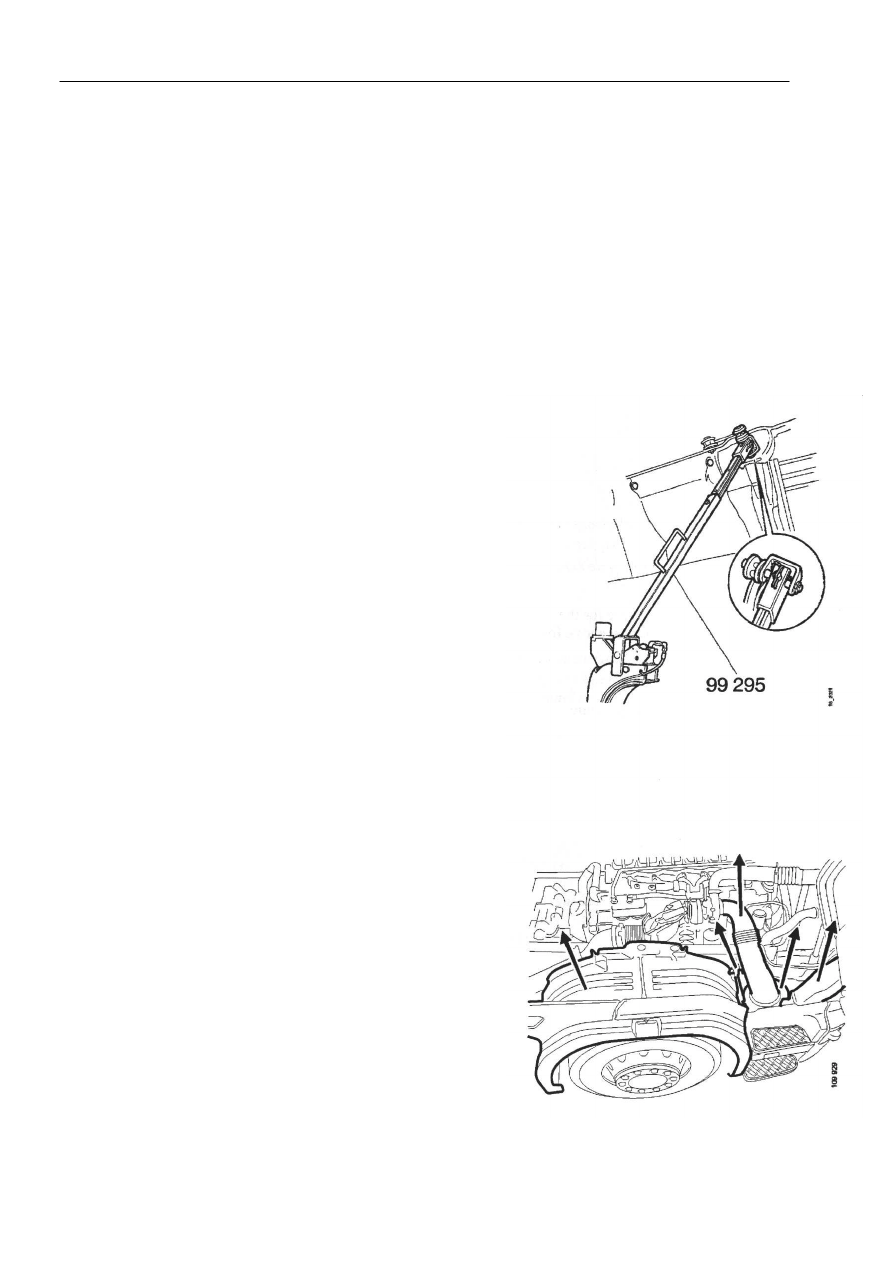

Установка устройства контроля давления в систему
откидывания кабины




Конструкция устройства контроля давления зависит от
конфигурации автомобиля.

Смотри также буклет, озаглавленный: "Подвеска
кабины: система откидывания кабины".

1

Откинуть кабину вверх, зафиксировать ее в этом
положении и т.д.


ВНИМАНИЕ! Необходимо всегда откидывать кабину
до тех пор, пока она не пройдет точку равновесия и не
окажется в своем конечном положении.

Установить клапан переключения в положение
откидывания назад, когда кабина находится в поднятом
состоянии.

При проведении работ под кабиной необходимо всегда
использовать опорную стойку кабины.






Опорная стойка кабины



2

Снять колпак колеса.


3

Снять пневматическое соединение между
воздушным фильтром и турбонагнетателем, а также
пневматическое соединение между воздушным
фильтром и воздухозаборником.


4

Снять воздушный фильтр.


5

Снять перегородку между барабаном колеса и
воздушным фильтром.


6

Снять старый шланг подачи воздуха,
расположенный между насосом откидывания
кабины и цилиндром откидывания кабины.
