Вспомогательное оборудование грузовиков Scania. Руководство - часть 21

Установка переключателя на боковой панели



19:03-05



10

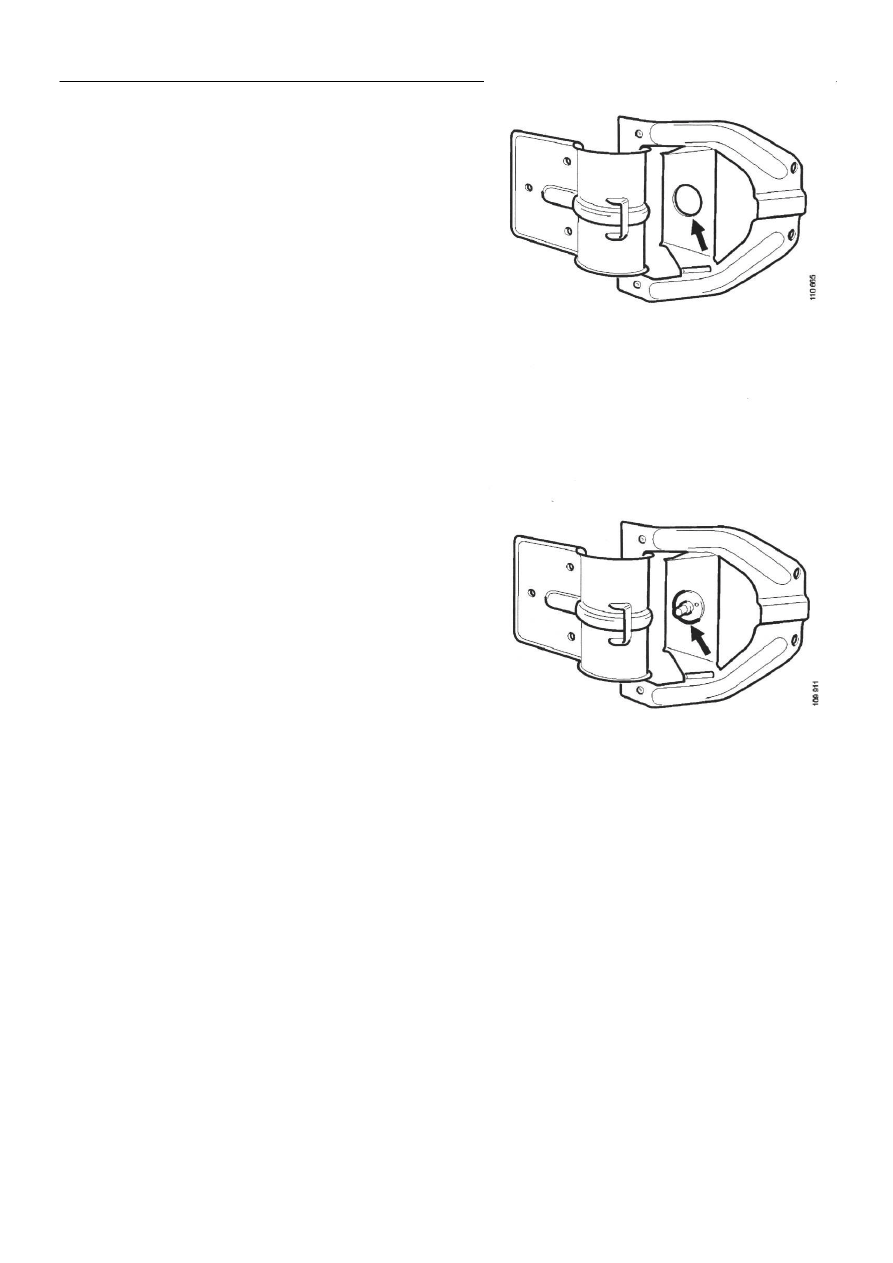

22  Заменить существующую петлю на петлю с

кронштейном для выключателя.

















23  Установить выключатель В23 с левой стороны.

Выключатель В33 устанавливается с правой
стороны.














24  Установить на место петлю, раму панели, боковую

отделочную панель, поручень, держатель
занавески, багажные отсеки, газовые пружины,
сетку безопасности и опоры койки.


Примечание: При установке опор койки необходимо
следить за тем, чтобы кабель не пережимался.


Прокладка электропроводки в приборной панели



19:03-05



11

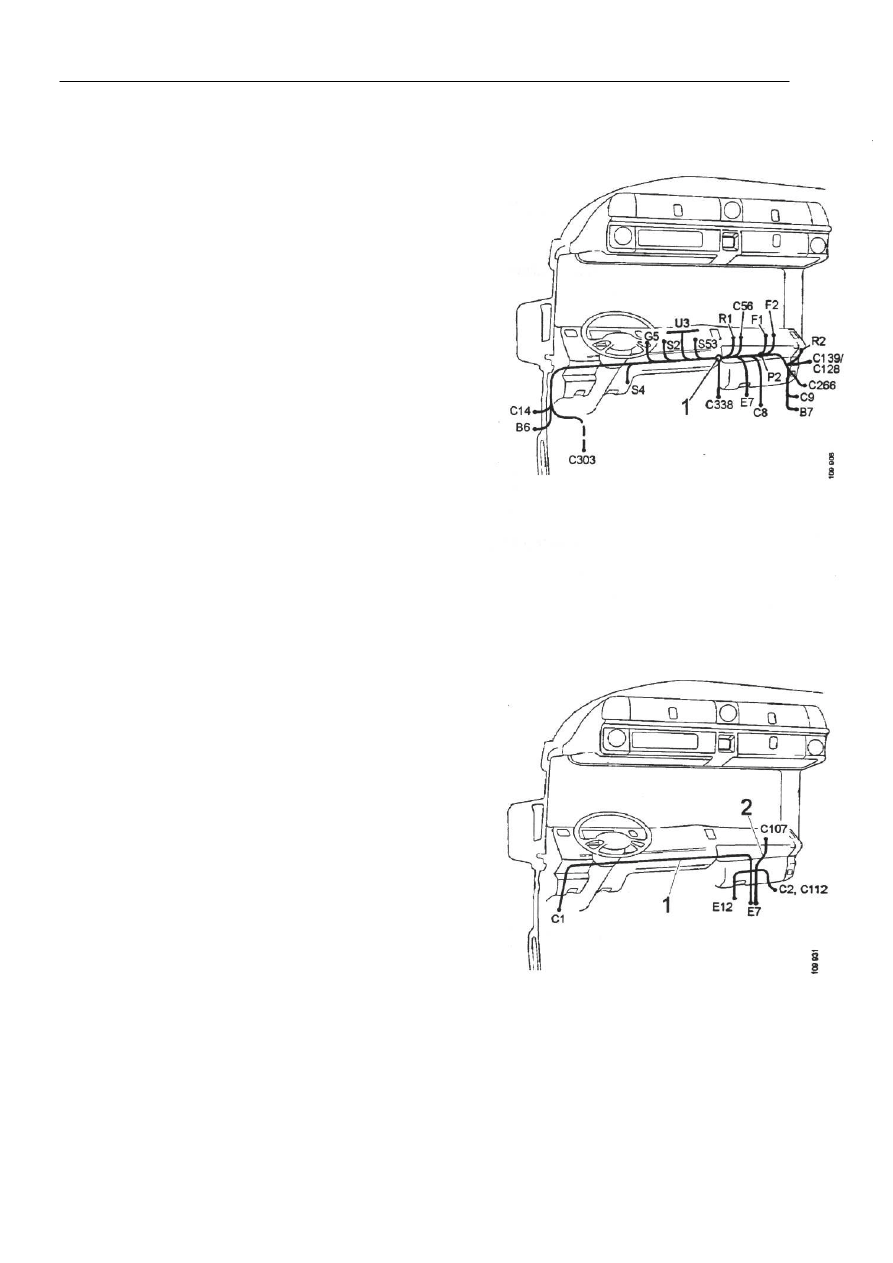

Прокладка электропроводки в приборной панели



В приборной панели необходимо проложить три
отдельных жгута электропроводки.

Прокладка электропроводки в автомобилях с левым и
правым рулем осуществляется аналогичным
способом.

1

Проложить электропроводку контрольно-
измерительных приборов, как это показано на
рисунке. Белая лента обозначает монтажное
положение.







1

Белая лента








2

Проложить электропроводку сигнализации, как
это показано на рисунке.


3

Проложить электропроводку системы
выключения подачи топлива, как это показано на
рисунке.


Выбор типа электропроводки системы выключения
подачи топлива зависит от  оборудования,
установленного в автомобиле. Более подробная
информация изложена в разделе "Подсоединение
электропроводки системы выключения подачи
топлива".



1

Электропроводка сигнализации

2

Электропроводка системы
выключения подачи топлива

Подсоединение проводки контрольно-измерительных приборов



19:03-05



12

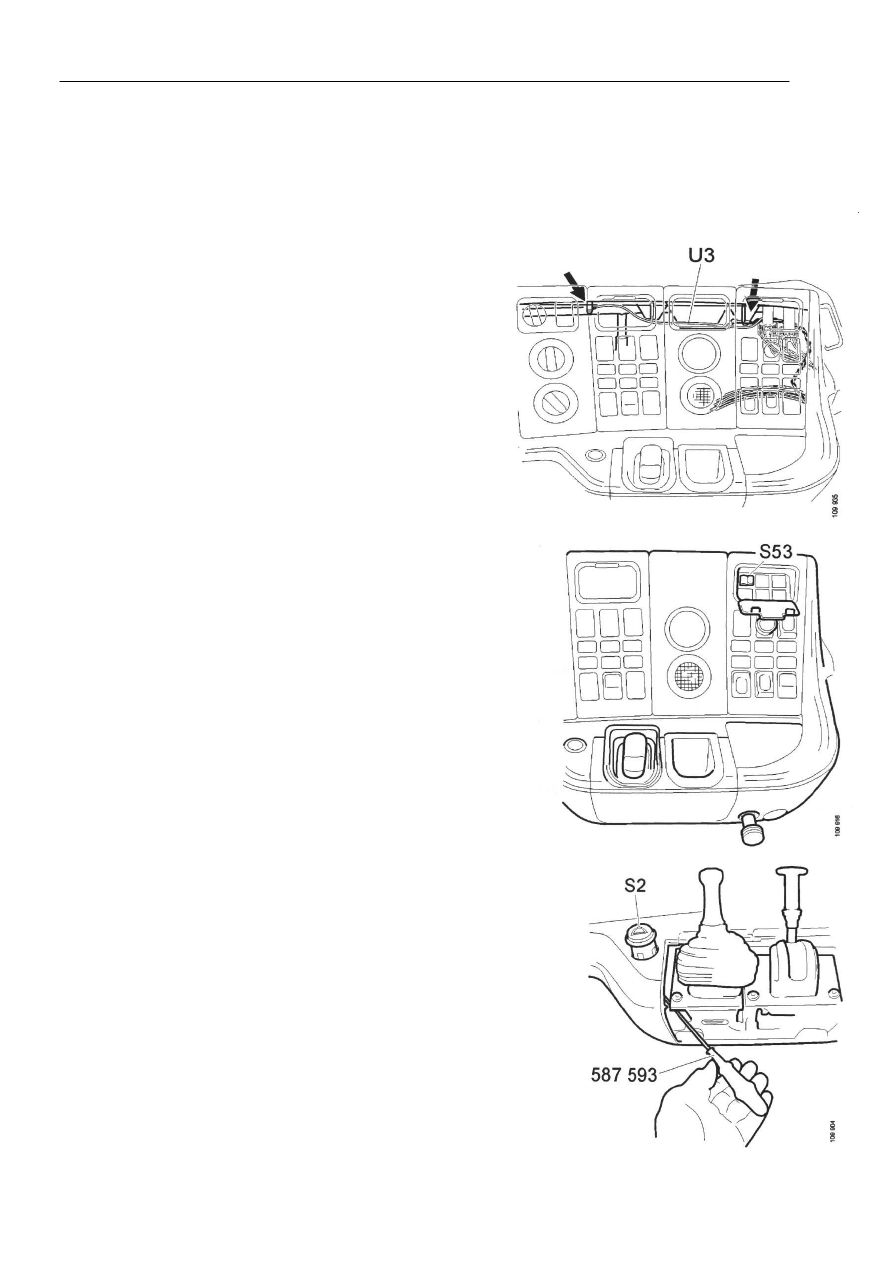

Подсоединение электропроводки контрольно-
измерительных приборов






1

Установить антенну U3 в двух предварительно
просверленных винтовых отверстиях,
расположенных в секции центральной панели.


(Кабели антенны являются составной частью
электропроводки).










2

Установить панель и выключатель системы
диагностики S53 на приборную панель.


3

Подключить разъем к устройству S53.











4

Отсоединить кабель от штыря 4 на устройстве S2.
Использовать специальное приспособление 587
593.


5

Заменить новым кабелем HW (коричневый),
подключив его к штырю 4.




Подсоединение проводки контрольно-измерительных приборов



19:03-05



13

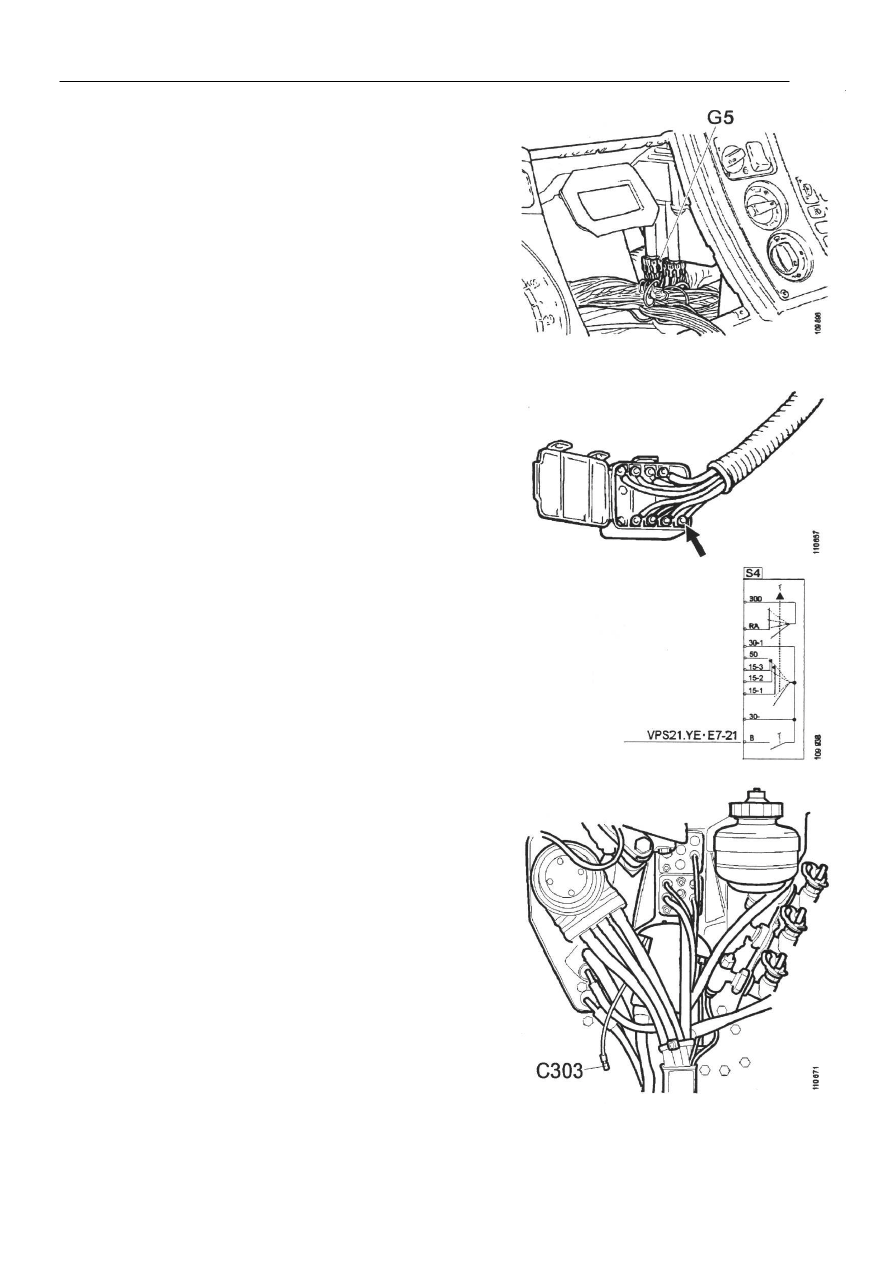

6

Подсоединить заземляющий кабель 31/S53 к точке
заземления G5.














7

Снять накладки, расположенные вокруг замка
стартера.


8

Подсоединить кабель VPS 21 (желтый) к штырю В
устройства S4.













9

Отключить разъем С303. Извлечь правый разъем,
расположенный в проходной втулке кабины, и
проложить кабель с разъемом С303 через правую
проходную втулку корпуса кабины.
