1 710 533



19:01-07





Выпуск 1

ru









Звуковой сигнал





Техническое описание и руководство по ремонту





Оглавление



19:01-07



2

Оглавление





Техническое описание

Общие сведения .........................................................3

Пневматическая магистраль .....................................4

Электрическая система..............................................5



Руководство по ремонту

Установка....................................................................6








Техническое описание



19:01-07



3

Техническое описание




Общие сведения



Звуковой  сигнал  имеется  в  наличии  в  качестве  вспомогательного  оборудования  или
приспособления, устанавливаемого на грузовиках, снабженных необходимыми комплектующими
деталями.  Звуковой  сигнал  монтируется  на  несущих  штангах  и  приводится  в  действие  сжатым
воздухом,  поступающим  от  пневматической  системы  грузовика.  Система  подачи  звукового
сигнала  состоит  из  выключателя  в  приборной  панели  и  электромагнитного  клапана  подачи
сжатого воздуха.

При  нажатии  выключателя  происходит  подключение  звукового  сигнала  и  стандартного  гудка
автомобиля. Электропитание поступает на электромагнитный клапан, когда водитель нажимает на
гудок. Клапан выпускает сжатый воздух к звуковому сигналу, который срабатывает одновременно
со стандартным гудком.





























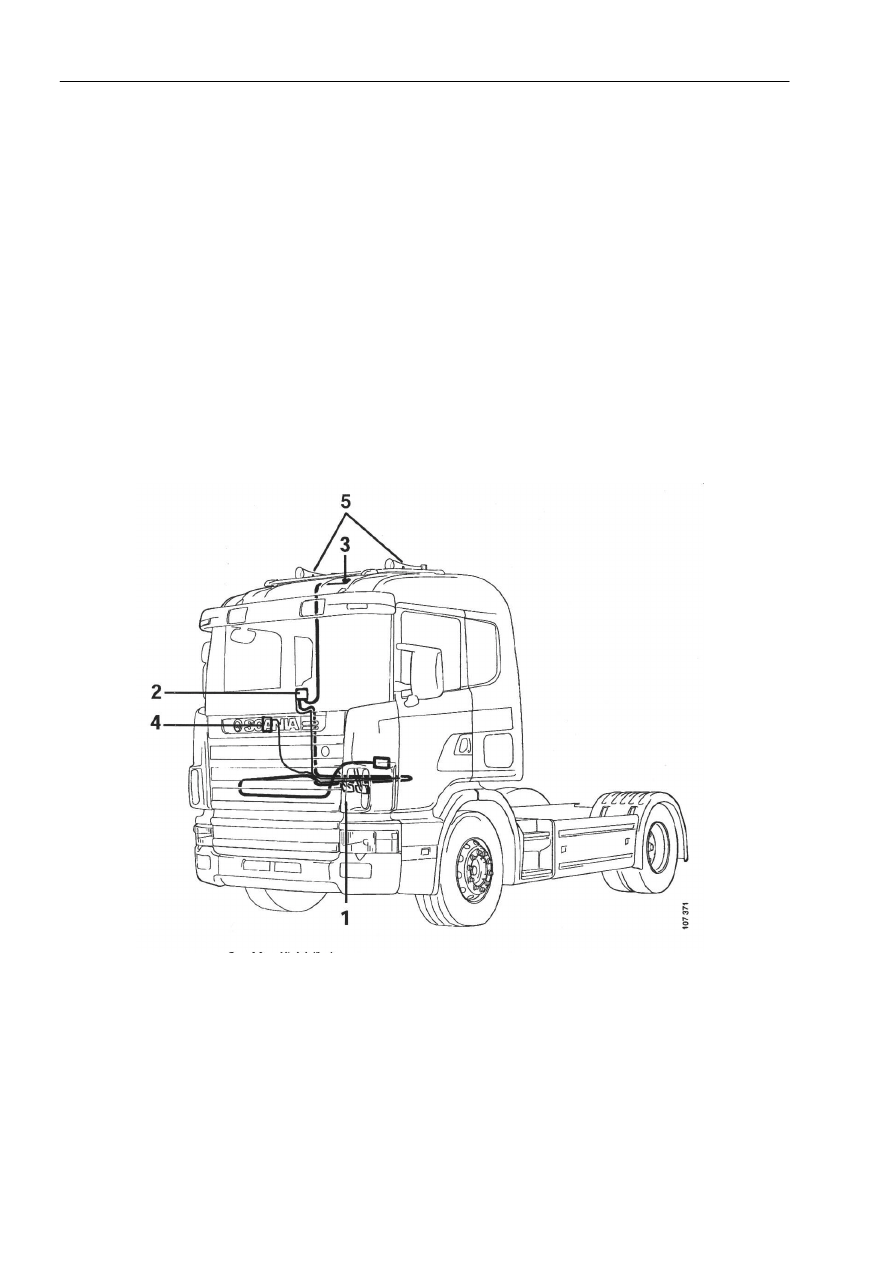

1

Патрубок коллектора

2

Электромагнитный клапан

3

Ввод в крыше кабины и патрубок коллектора

4

Выключатель, S28

5

Звуковой сигнал




Техническое описание



19:01-07



4

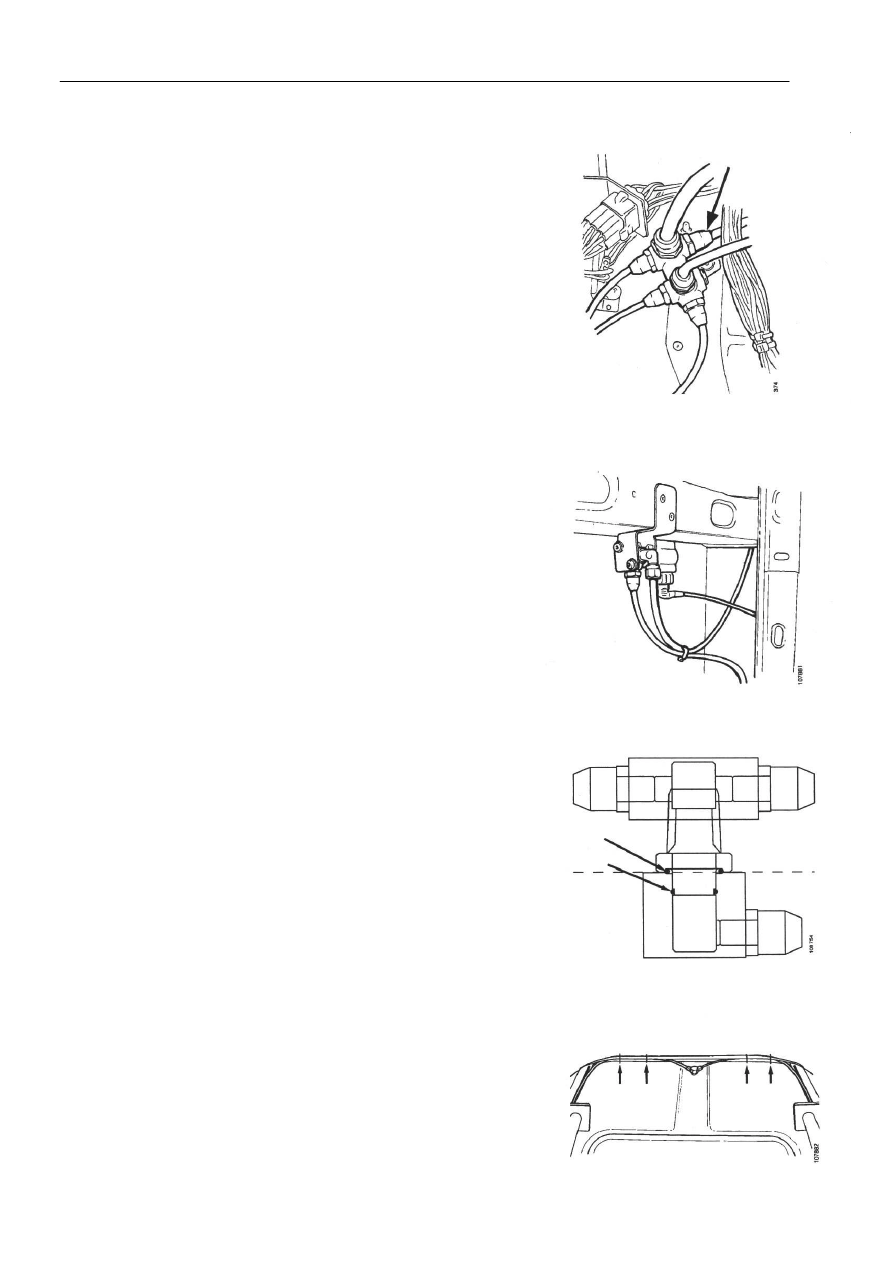

Пневматическая магистраль



Пневматическая магистраль подсоединена к патрубку
коллектора поверх педального узла. Она имеет
маркировку XDE.










Пневматическая магистраль,
маркированная XDE



Магистраль проходит под приборной панелью, затем
вдоль капота и пересекает пол кабины в направлении
заднего угла со стороны пассажирского кресла. Затем
магистраль идет вверх к электромагнитному клапану,
закрепленному на стенке кабины.






Электромагнитный клапан в стенке
кабины


Пневматическая магистраль идет от электромагнитного
клапана к вводу и патрубку коллектора в крыше
кабины. Ввод приварен к внутренней поверхности, а
патрубок коллектора уплотнен относительно крыши с
помощью двух уплотнительных колец.






Уплотнительные кольца во вводе крыши
кабины


Пневматические магистрали идут вдоль несущих штанг
к двум звуковым сигналам.
