Кабина грузовиков Scania. Руководство - часть 108

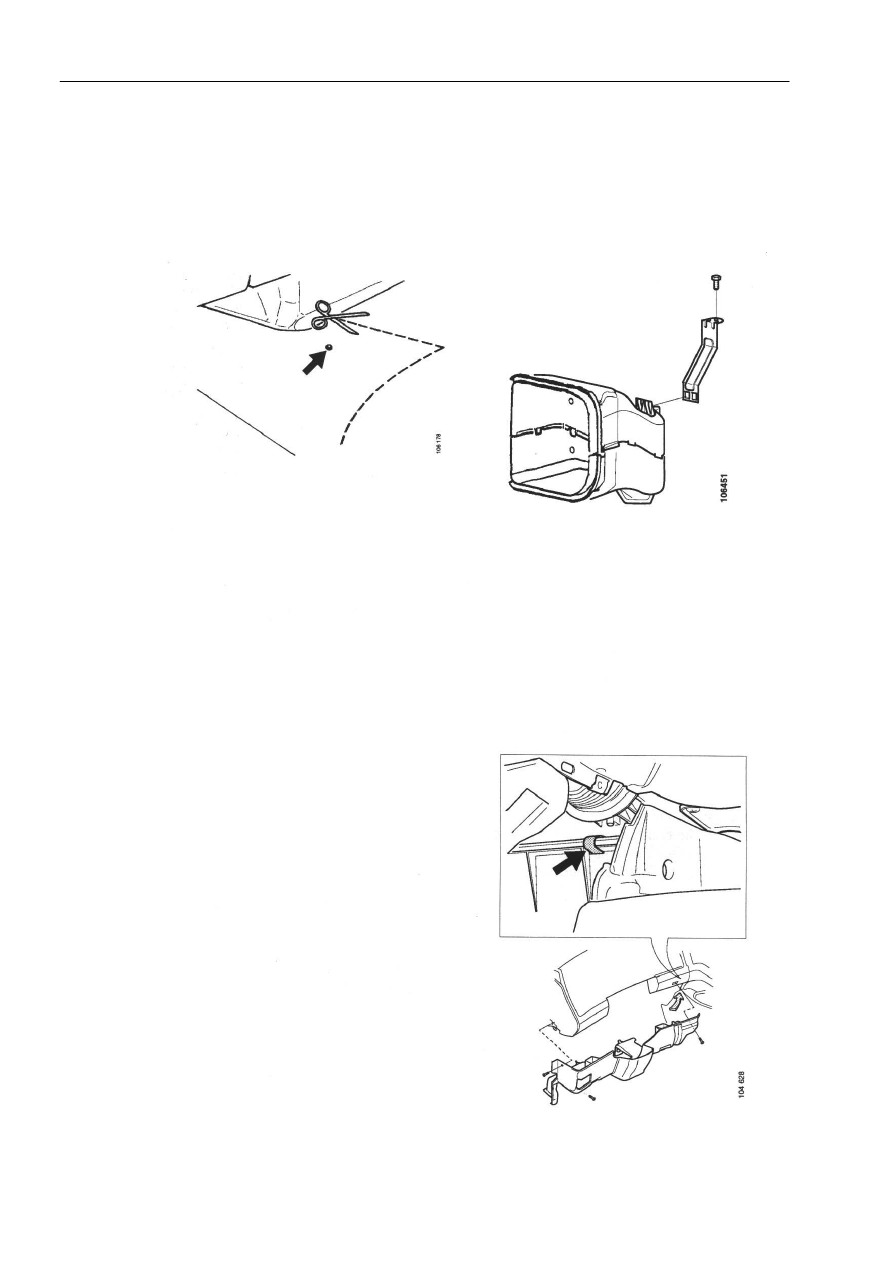

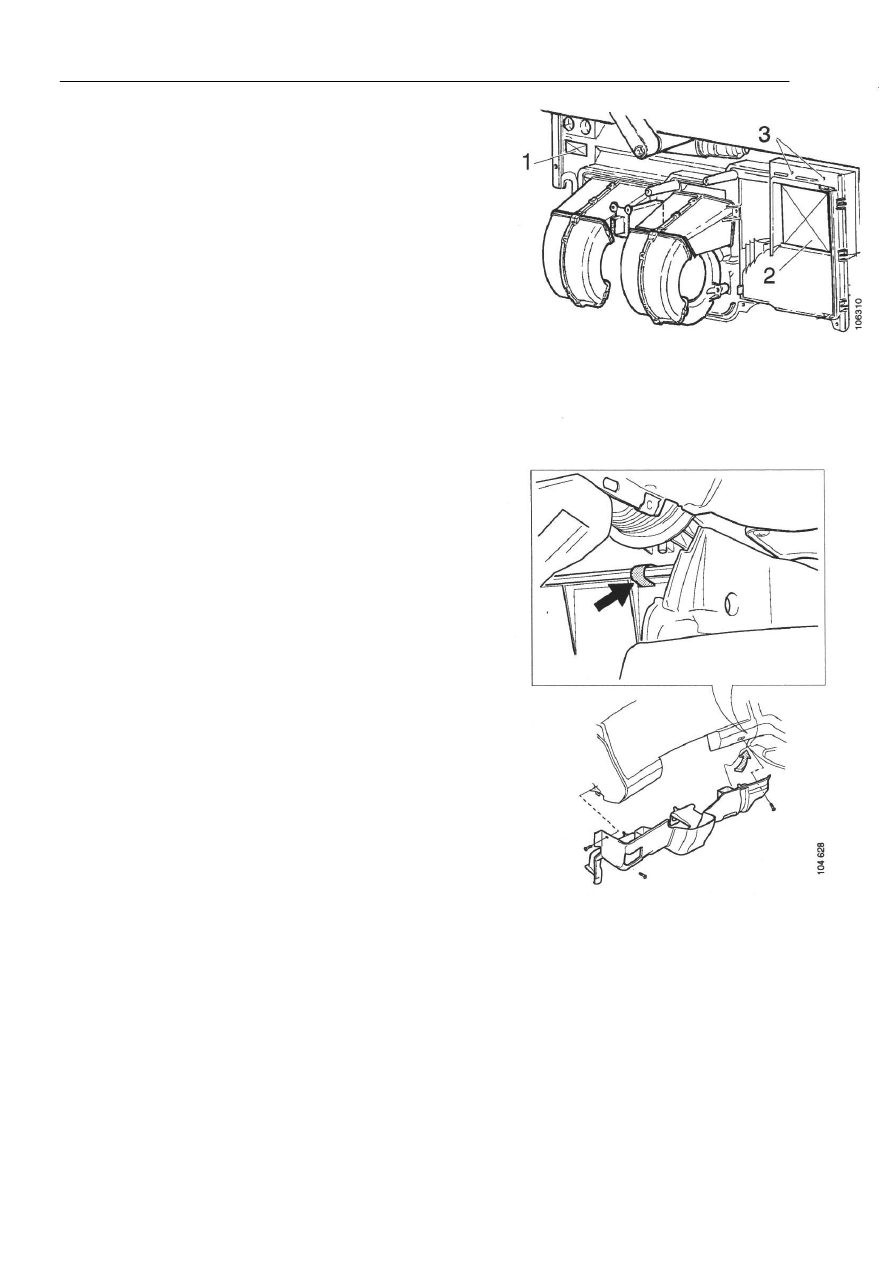

Подсоединение к противопожарной перегородке



18:03-40



29




1

Фильтр грубой очистки

2

Фильтр кабины

3

Воздуховод

4

Кронштейн

5

Водяной клапан

6

Кронштейн

7

Водяная трубка

8

Кожух теплообменника

9

Пластина

10  Теплообменник
11  Болт


1

Слить хладагент по крайней мере до места
разветвления трубок. Использовать заправочное
устройство 587 129 и переходник 99 301.


2

Кабины типа Р и R: Снять верхнюю решетчатую
панель.


3

Снять фильтр грубой очистки 1 и фильтр кабины 2.


4

Снять наружный воздуховод 3.


5

Отсоединить электрический контакт щеток
стеклоочистителя ветрового стекла. Разделить
шланги омывателя у Т-образного разветвления и
извлечь их из зажимов.


6

Снять узел стеклоочистителя в сборе, включая
электродвигатель и щетки.


7

Отключить и отсоединить кабели, идущие к
резистору вентилятора и электродвигателю
вентилятора.


8

Отсоединить управляющий механизм от водяного
клапана 5.


9

Отсоединить водяной клапан от кронштейна 4.


10  Отсоединить водяные трубки 7 от кронштейнов 6 и

4, а также отсоединить шланг из-под водяного
клапана 5.


11  Снять водяные трубки 7 и водяной клапан.

12  Снять пластину 9 и кожух теплообменника 8,

включая узел вентилятора в сборе.





Подсоединение к противопожарной перегородке



18:03-40



30

13  В кожухе теплообменника проделать следующие

отверстия (смотри рисунок справа):



•

Отверстие 1 для трубок, ведущих к испарителю.


•

Отверстие 2 для рециркуляционного канала.


•

Два отверстия 3 для крепления управляющего
электродвигателя.


14  Отвернуть болт 11, крепящий теплообменник к

корпусу обогревателя.


15  Снять теплообменник 10.



Примечание: Необходимо соблюдать осторожность,
поскольку в теплообменнике находится охлаждающая
жидкость.

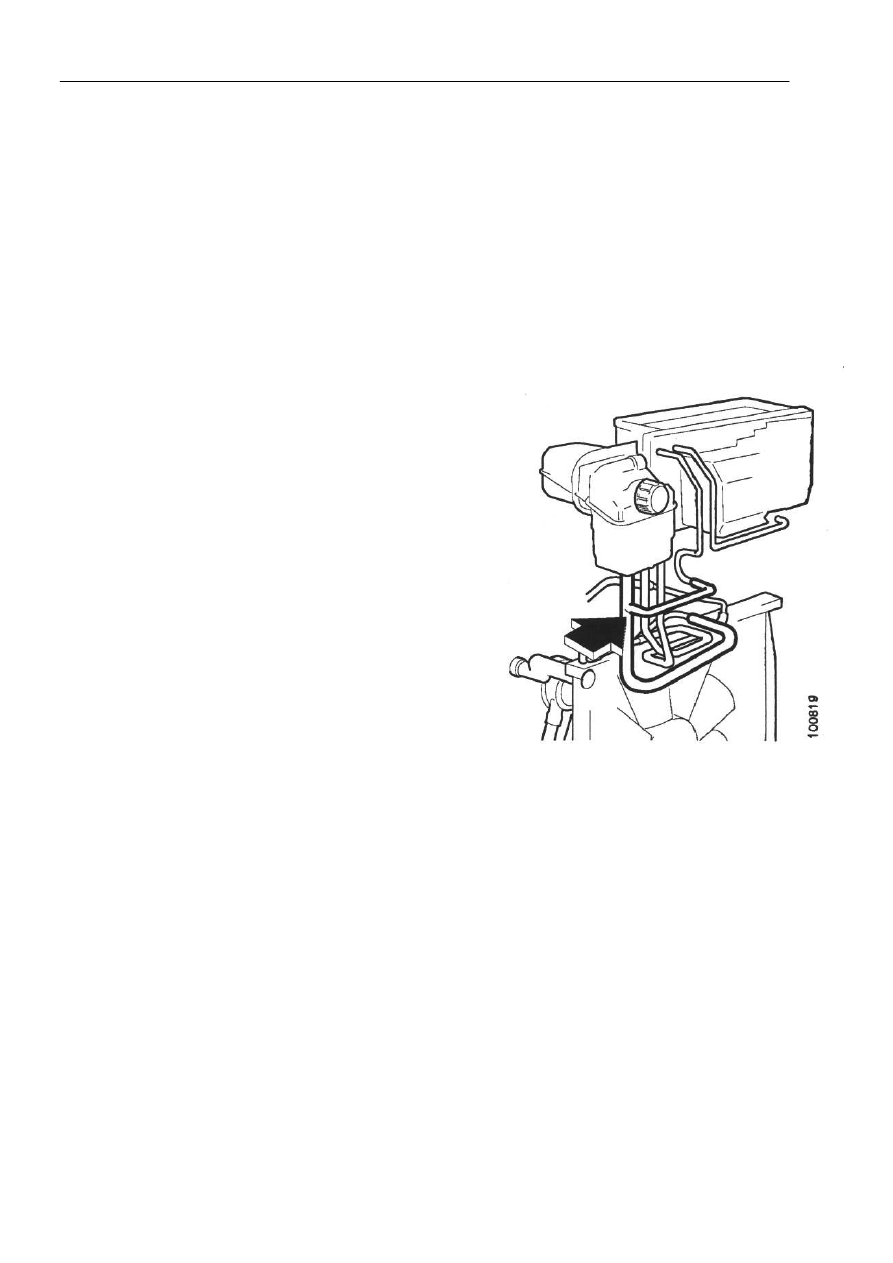

16  Отсоединить зажим, крепящий корпус обогревателя

к корпусу воздушной заслонки (смотри место,
указанное стрелкой на рисунке).


17  Извлечь корпус обогревателя, вытягивая его вперед

из стенки кабины.









Подсоединение к противопожарной перегородке



18:03-40



31

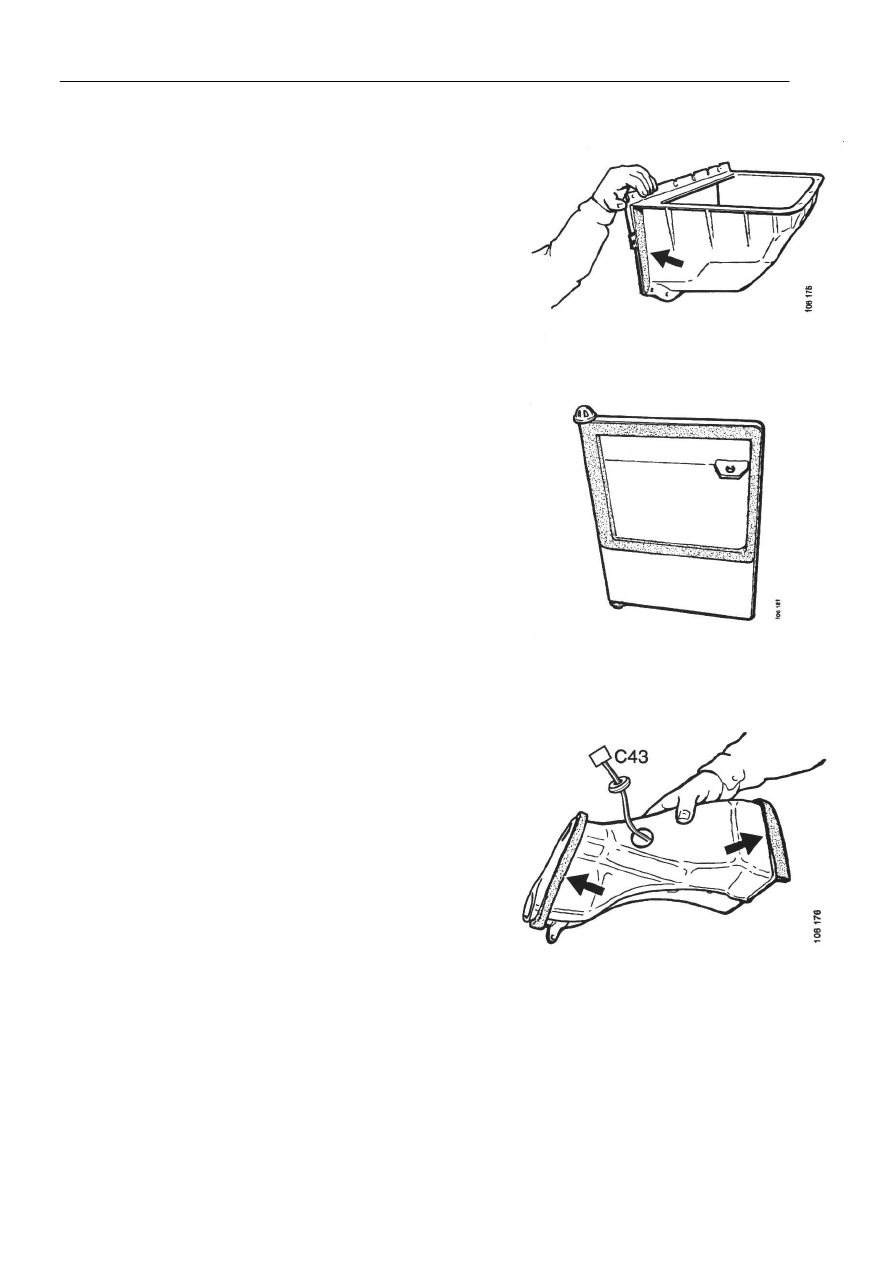

Рециркуляционный канал и уплотнения



Установка


1

Прикрепить уплотнение к ободу корпуса
обогревателя (смотри место, указанное стрелкой).













2

Установить уплотнение на рециркуляционную
заслонку.








(Пункты 3-6 относятся только к кабинам типа R и Т).

3

Соединить вместе части рециркуляционного
канала.


4

Уплотнить концы рециркуляционного канала
(смотри места, указанные стрелками).


5

Пропустить кабельную разводку через отверстие в
верхней части рециркуляционного канала. Разъем
С43 должен быть развернут к верхней части канала,
а кабельные  наконечники к передней части.
Уплотнить отверстие.















Подсоединение к противопожарной перегородке



18:03-40



32


6

Установить на место рециркуляционный канал.




•

Кабина типа R: Вжать выступ канала в
болт, расположенный в полу кабины
(смотри место, указанное стрелкой).

•

Кабина типа Т: Ввернуть кронштейн
для рециркуляционного канала в
приборную панель.















Место крепления рециркуляционного канала в
полу кабины.

Кронштейн для рециркуляционного канала
ввинчивается в приборную панель.









7

Установить корпус обогревателя и прикрепить его
зажимом в корпусе воздушной заслонки.
