Кабина грузовиков Scania. Руководство - часть 89

1 710 492



18:02-03





Выпуск 1

ru







Кресло, тип В



Кресло средней комфортности




Техническое описание и руководство по ремонту








































Оглавление



18:02-03



2



Оглавление



18:02-03



3

Оглавление




Техническое описание

.....................................................................................5



Руководство по ремонту

Демонтаж кресла........................................................8

Установка кресла .......................................................9

Сиденье кресла.........................................................11

Снятие обивки сиденья кресла ...............................12

Подушка с подогревом сиденья кресла .................13

Установка обивки сиденья кресла..........................13

Боковая панель .........................................................14

Панель спинки кресла .............................................14

Подголовник.............................................................15

Спинка кресла ..........................................................16

Подлокотники ..........................................................17

Снятие обивки спинки кресла ................................18

Подушка с подогревом спинки кресла ..................19

Установка обивки спинки кресла...........................19

Управляющие устройства .......................................21

Пневматическое управляющее устройство ...........21

Ремень безопасности ...............................................22

Датчик ремня безопасности и замок ремня
безопасности ............................................................23

Амортизатор .............................................................24

Газовая пружина для откидывания сиденья
кресла ........................................................................25

Газовая пружина для откидывания спинки
кресла ........................................................................26

Пневматическая рессора .........................................27



Спецификации

...................................................................................28









Техническое описание



18:02-03



4

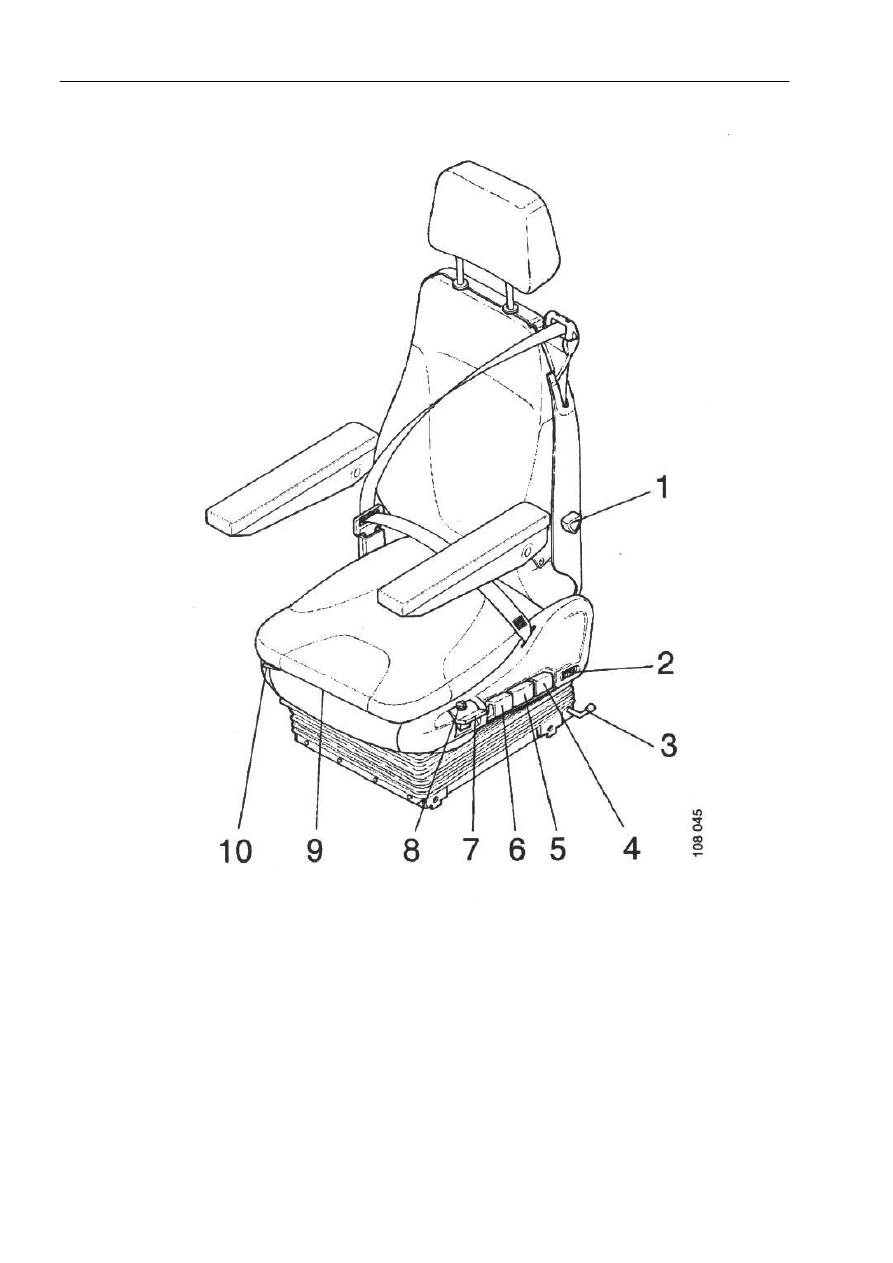

1

Регулятор поясничной опоры

2

Переключатель обогревателя кресла

3

Рычаг ограничения верхнего конечного положения

4

Управляющее устройство для регулировки амортизатора

5

Управляющее устройство для регулировки спинки кресла

6

Управляющее устройство для откидывания сиденья кресла

7

Управляющее устройство для быстрого удаления воздуха из пневматической
рессоры

8

Регулятор высоты

9

Фиксатор сиденья кресла (имеется только на моделях с регулируемым
сиденьем кресла)

10  Рычаг для регулировки длины сиденья кресла
