Демонтаж





9


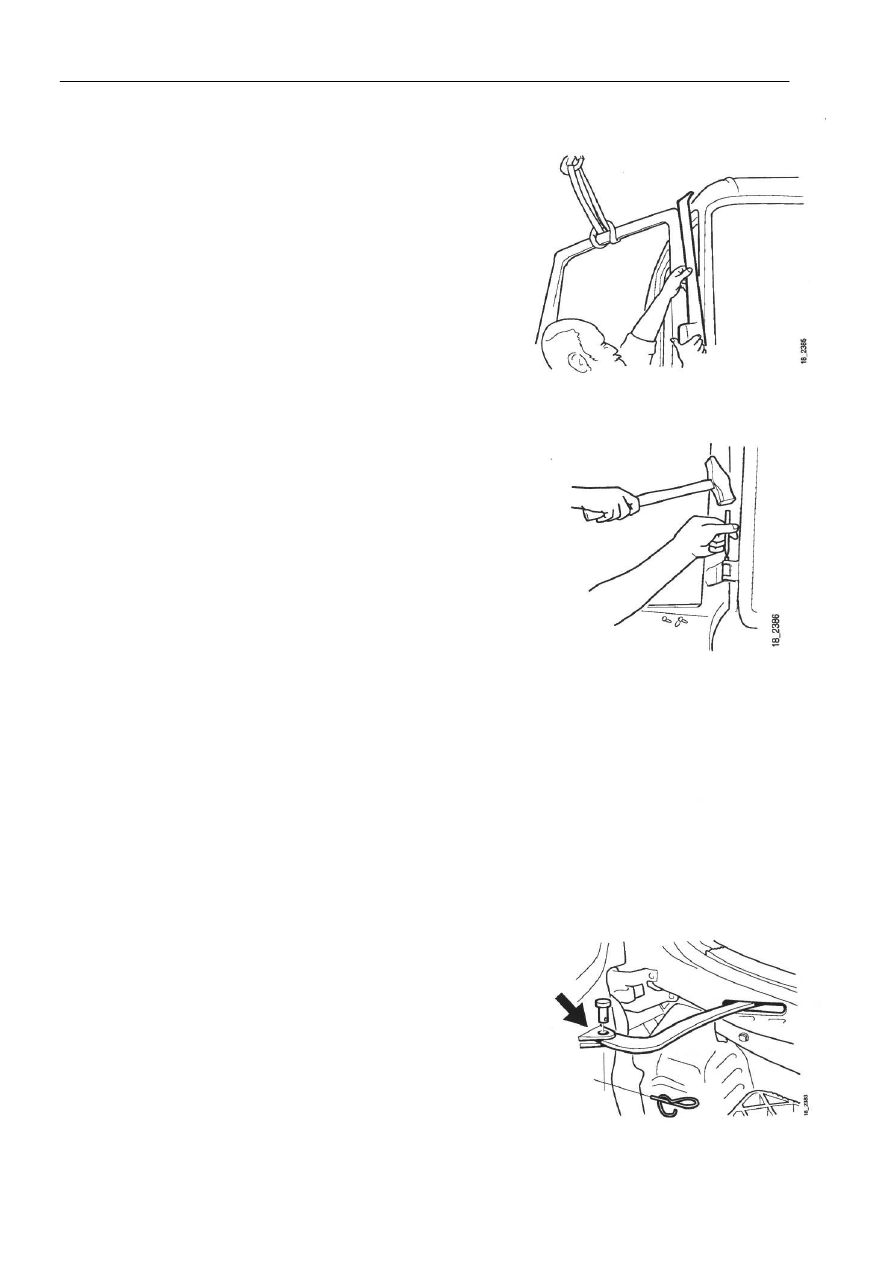

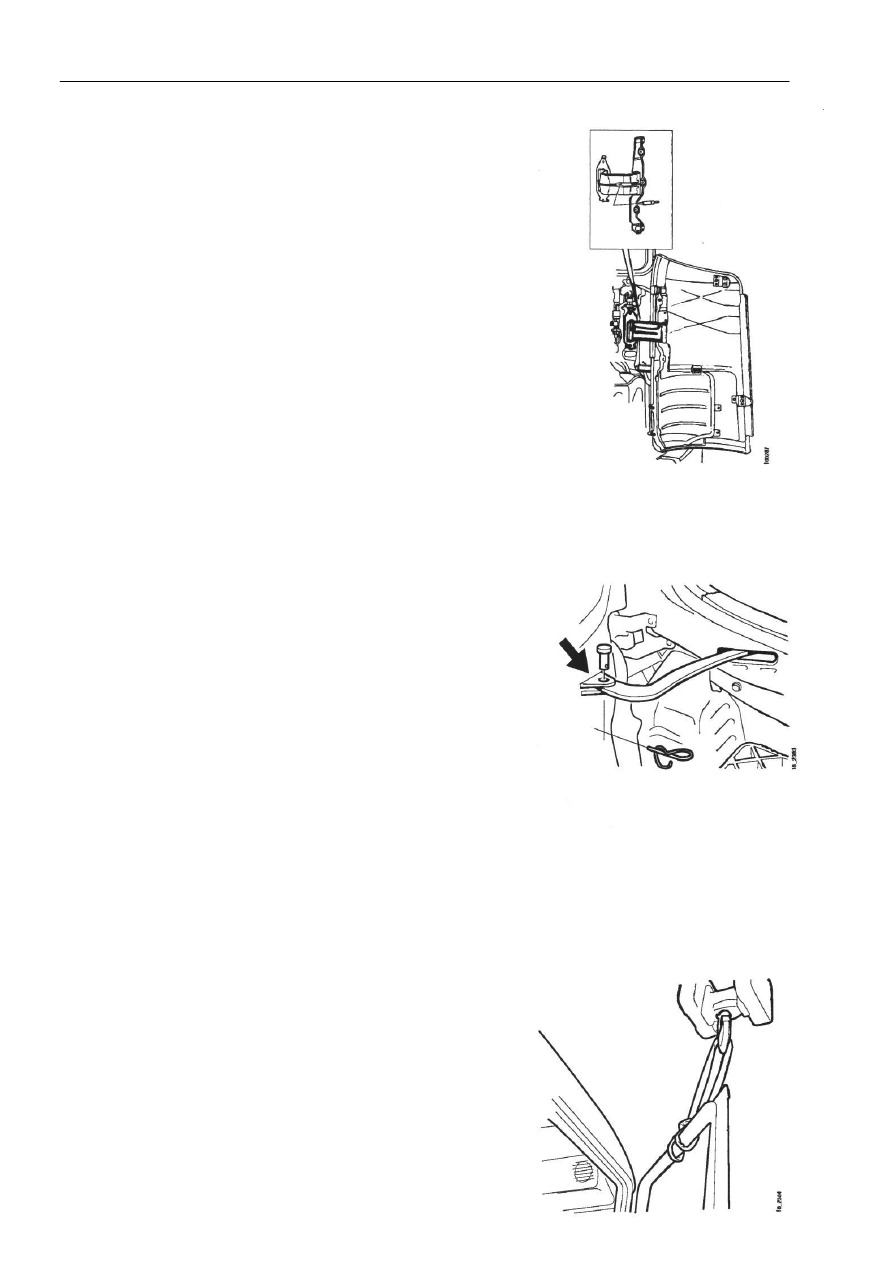

21  Извлечь газовую пружину из угла кабины и

откинуть вперед.























22  Извлечь дверной упор из крепления двери.

















23  Используя верхний подъемник, закрепить дверь с

помощью подъемного стропа.


Внимание: Следует соблюдать осторожность во
избежание повреждения алюминиевой рамы,
расположенной вокруг дверного окна.



Демонтаж





10


24  Снять накладки, расположенные поверх дверных

петель.


25  Снять накладку с угловой стойки.













26  Извлечь дверные штифты с помощью молотка и

пробойника.


27  Поднять дверь с помощью верхнего подъемника.










Демонтаж двери, способ 2


1

Опустить дверное окно примерно на 1 дм.


2

Снять крышку, расположенную под приборной
панелью.


3

Отключить электрический  разъем.


4

Снять кабельный зажим под передней дверной
стойкой.


5

Отжать кабельный ввод.


6

Вытянуть жгут проводов.


7

Извлечь дверной упор из крепления двери.



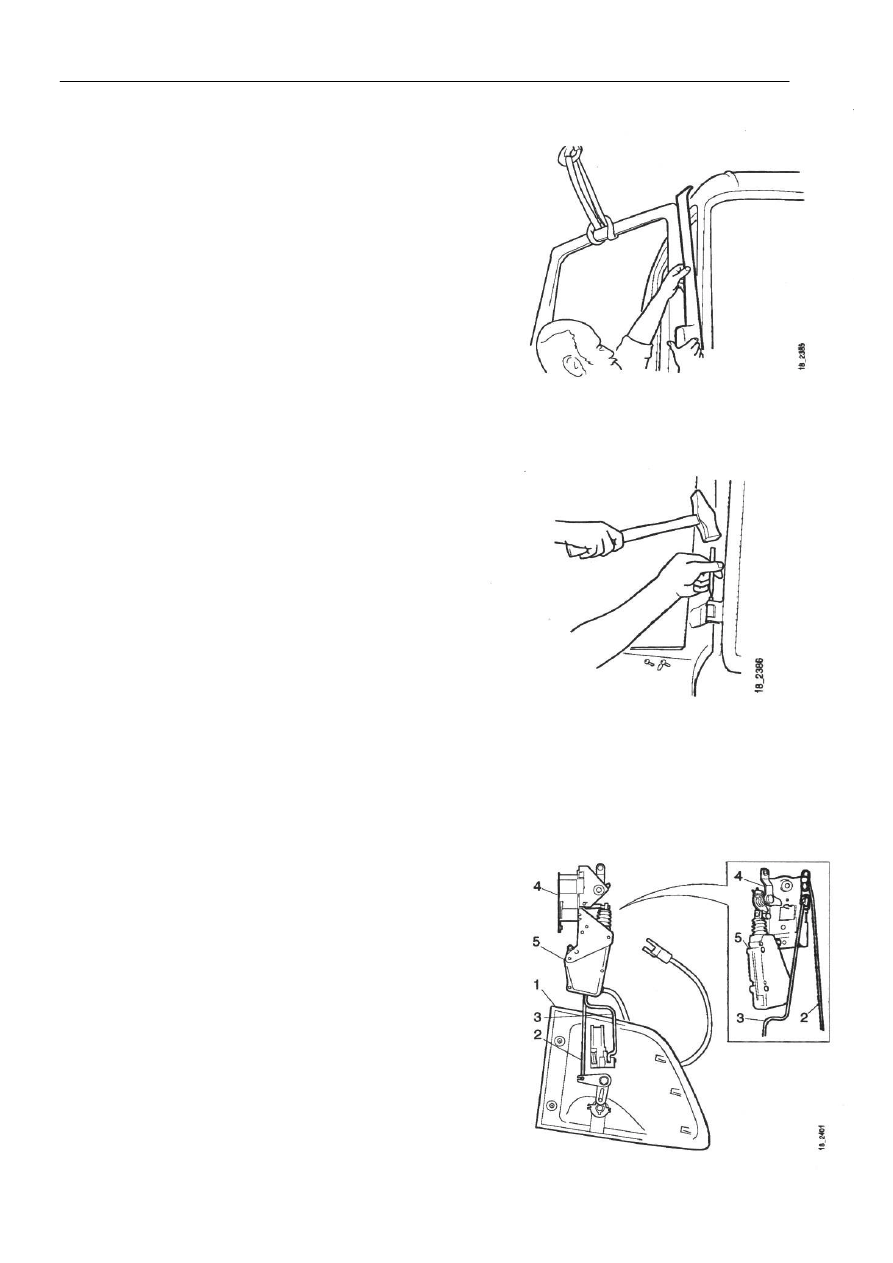

Демонтаж/установка





11


8

Используя верхний подъемник, закрепить дверь с
помощью подъемного стропа.


Внимание: Следует соблюдать осторожность во
избежание повреждения рамы, расположенной вокруг
дверного окна.

9

Снять накладки, расположенные поверх дверных
петель.


10  Снять накладку с угловой стойки.









11  Извлечь дверные штифты с помощью молотка и

пробойника.


12  Поднять дверь с помощью верхнего подъемника.













Установка замка


1

Установить привод централизованного запирания
дверей 5.


2

Установить замок 4 в торцевую дверную панель.


3

Соединить дверную ручку 1 с тягой 3 и тягой 2.



Привернуть на место.





Установка





12



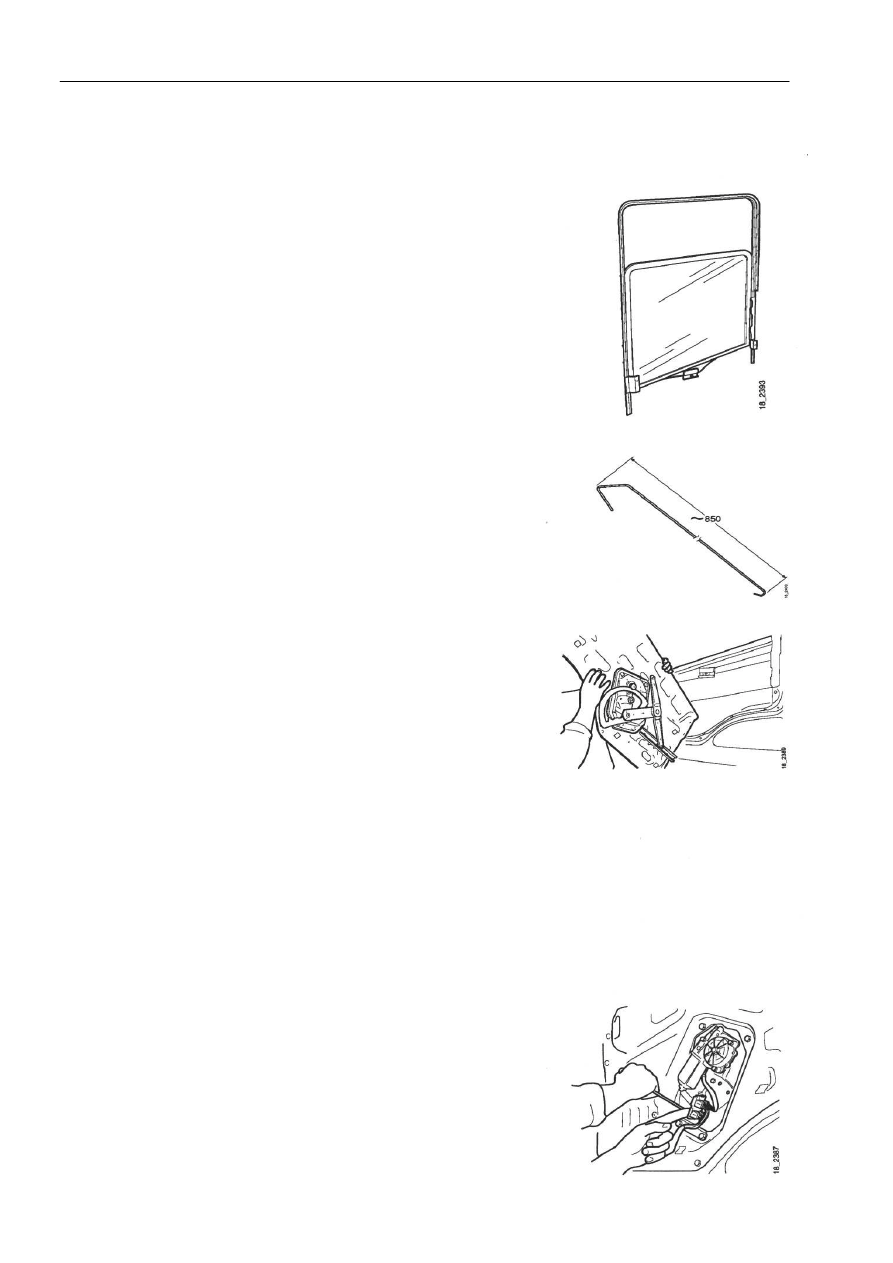

Установка дверного окна


1

Вставить дверное окно 14 в направляющую 13.


2

Сцентровать дверное окно в направляющих двери.









3

Прикрепить крюк или ременную подвеску к окну.
Опустить окно в проем.


4

Прикрепить направляющую к двери с помощью
взрывных заклепок, начав с верхних отверстий.


5

Поднять окно и прикрепить крюк или ременную
подвеску.


6

Завернуть болты в нижний торец с направляющей.


7

Установить панель 12, отцентровать рычаг с
подъемным механизмом окна и установить крышку
11.


8

Снять крюк или ременную подвеску.


9

Установить открыватель двери 15.












10  Подключить электрический  разъем 10 к приводу

подъемника окна.
