Кабина грузовиков Scania. Руководство - часть 23

1 586 799







Буклет-дополнение 2 выпуск 1

ru










Замена втулки



(кабина с двухопорной подвеской)







Руководство по ремонту



Буклет-дополнение































Оглавление





2

Оглавление




Замена втулки

Специальные инструменты ....................................3

Демонтаж..................................................................4

Выпрессовывание старой втулки...........................5

Запрессовывание новой втулки..............................5

Установка .................................................................6



Спецификации

...................................................................................7
































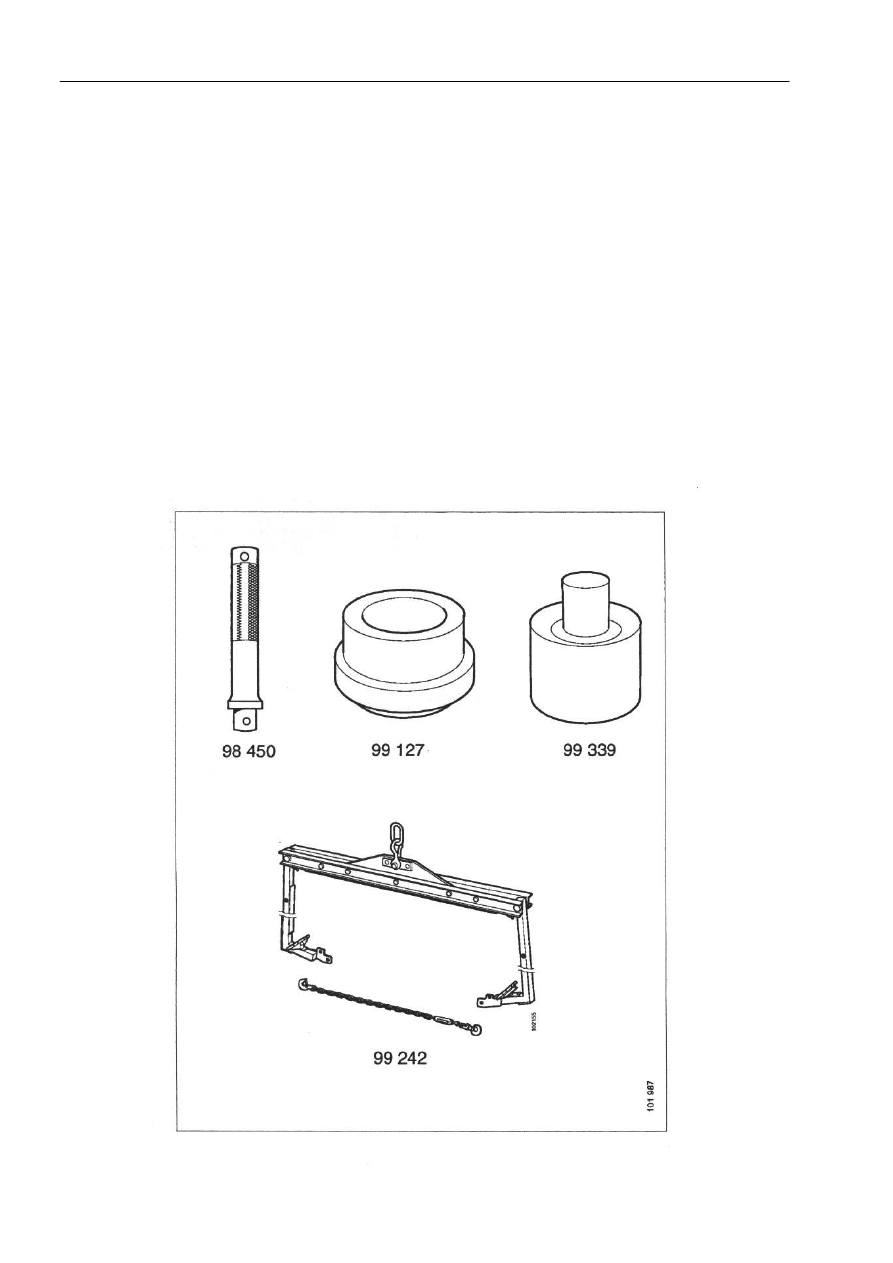

Специальные инструменты





3



Замена втулки



Специальные инструменты


Наименование

Номер

Панель инструментов


Хвостовик 98

450

АМ1, R2 и AD/AS2

Оправка 99

127

АМ1

Оправка 99

339

С1

Подъемное приспособление 99

242



Изображение подъемного приспособления приведено в документации, относящейся к
специальным инструментам.

































Демонтаж





4



Демонтаж


Настоящее описание относится к кабинам типа R и Р с
двухопорной подвеской.

ВНИМАНИЕ! Цепь должна быть надежно закреплена
во избежание опасности раздавливания. Запрещается
располагать какие-либо части тела под кабиной.

1

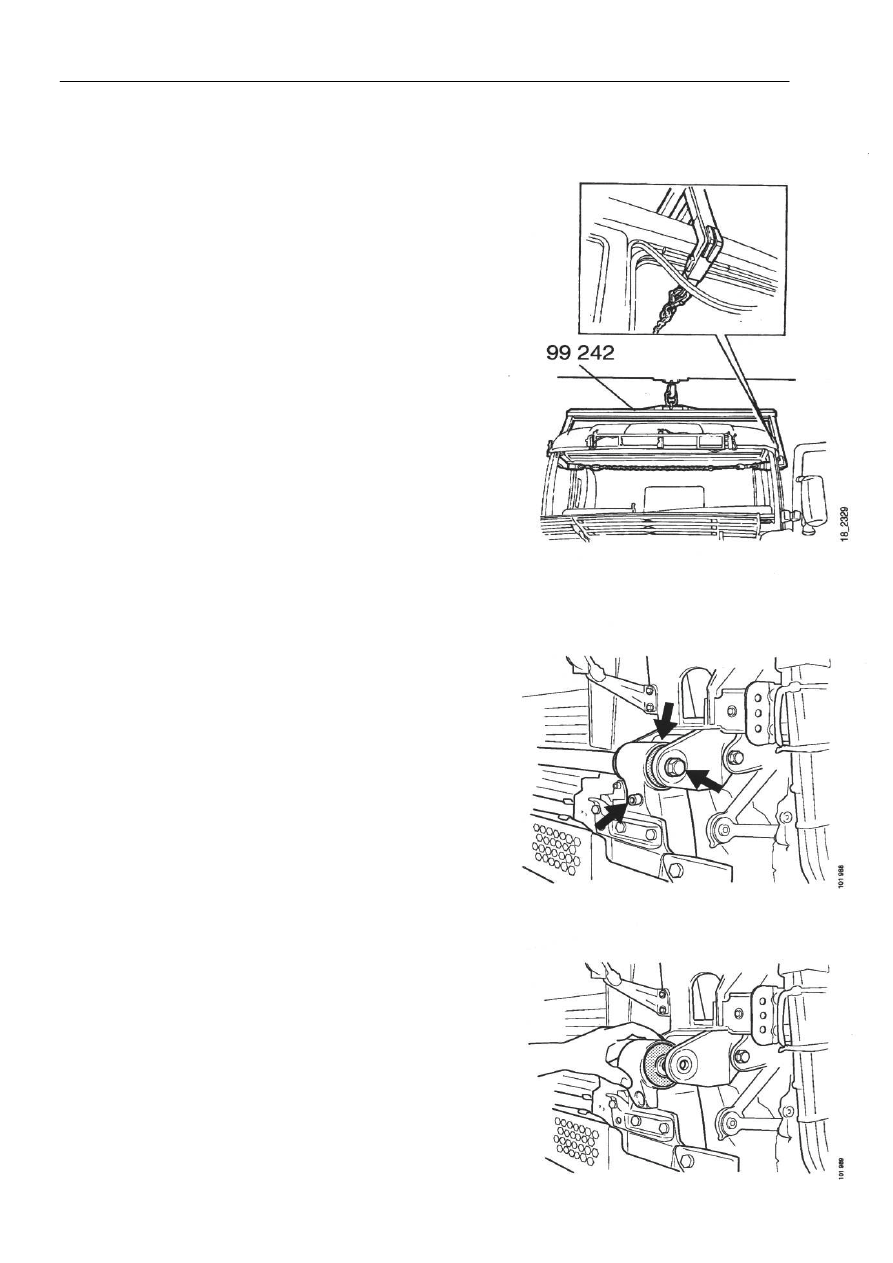

Поместить подъемное приспособление под крышей
кабины. Закрепить рычаги подъемного
приспособления цепью. Поднимать кабину до тех
пор, пока ее вес не перестанет давить на втулки.


ВНИМАНИЕ! Не закрывать двери.












2

Отвернуть болты, крепящие крышку.















3

Снять крышку. Извлечь распорную деталь из
втулки.


Примечание: Запрещается находиться в кабине, когда
она подвешена с помощью подъемного
приспособления. Это может вызвать смещение кабины
и затруднить ее установку на место.
