Демонтаж рулевой передачи



13:02-06



12

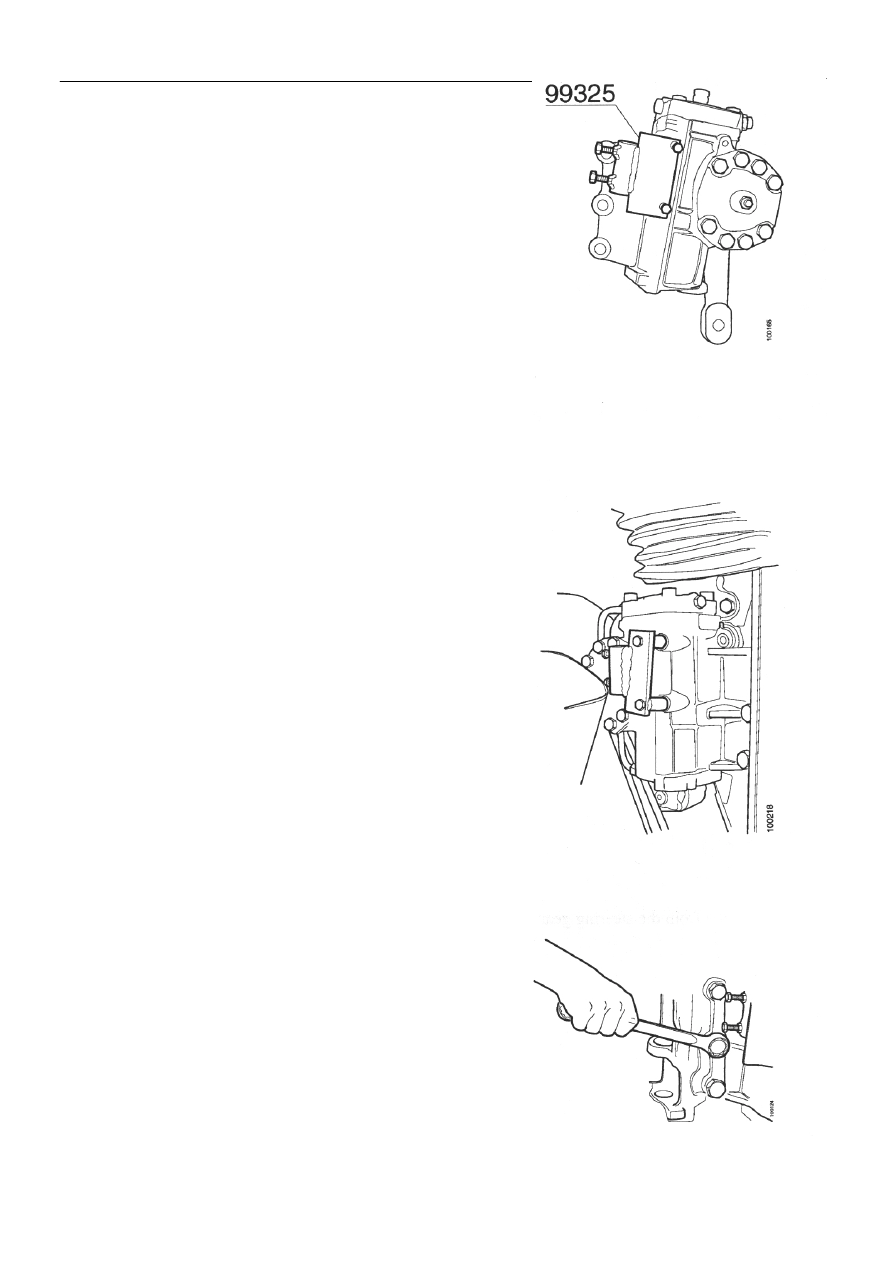

13.  Установите консоль 99 325 на рулевую передачу.

•



•

На грузовиках для левостороннего движения:
плоской стороной опорного диска к кожуху рулевой
передачи.



















•

На грузовиках для правостороннего движения:
распорной трубкой опорного диска к кожуху
рулевой передачи.

















14  Открутите зажимные болты рулевой передачи.

Демонтаж рулевой передачи



13:02-06



13

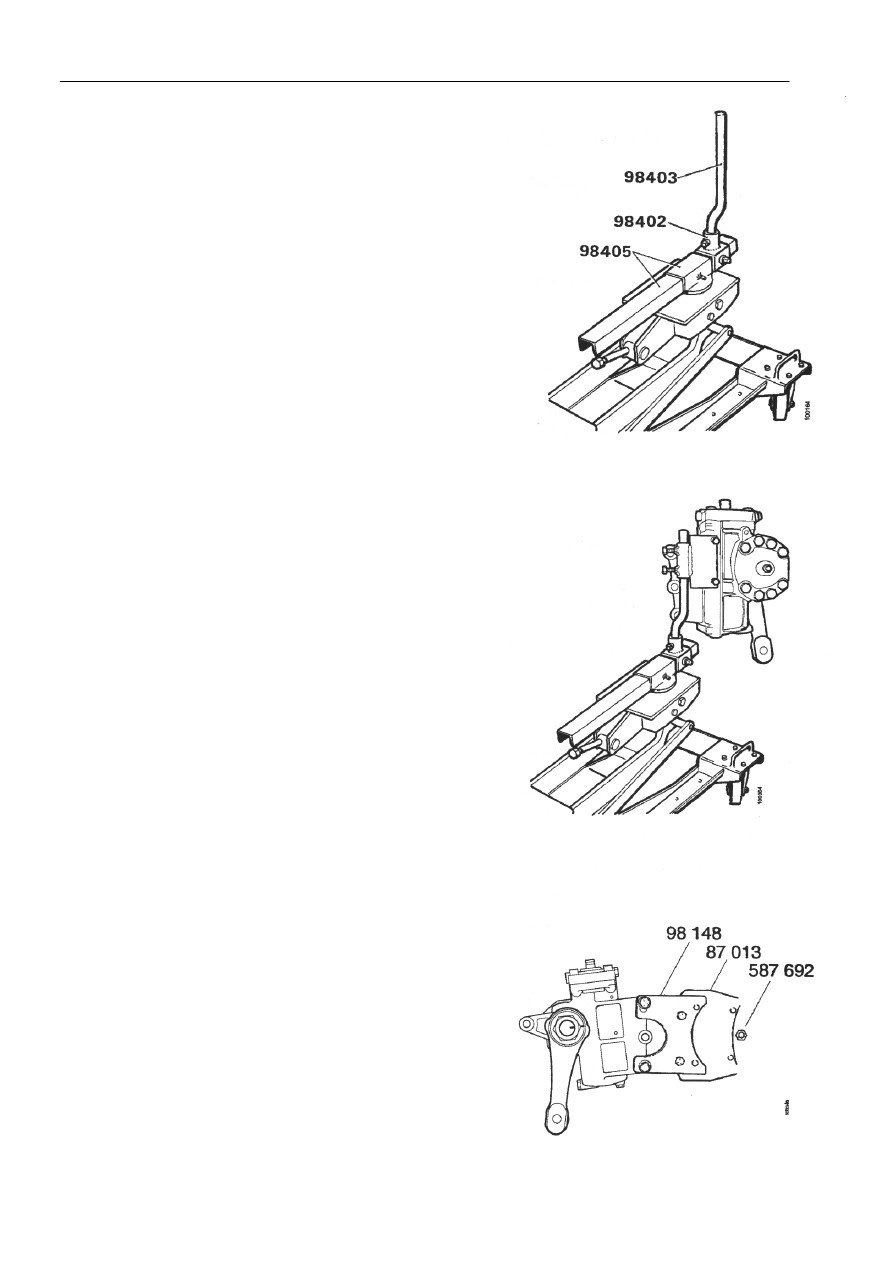

15  Установите следующие крепежные инструменты на

домкрат коробки передач:

•



•

Консоль и балку крепления 98 405

•

Держатель 98402

•

Вал крепления 98 403














16  Прикрепите вал сцепления к консолям на рулевой

передаче. Снимите зажимные болты рулевой
передачи.









17  Потяните рулевую передачу вперед под углом.













18  Очистите рулевую передачу и установите ее на

универсальный стенд 587 692 с крепежными
элементами 87 013 и 98 148.

Перенос рулевой сошки и соединений на новую колонку



13:02-06



14

Перенос рулевой сошки и соединений на новую рулевую передачу


1

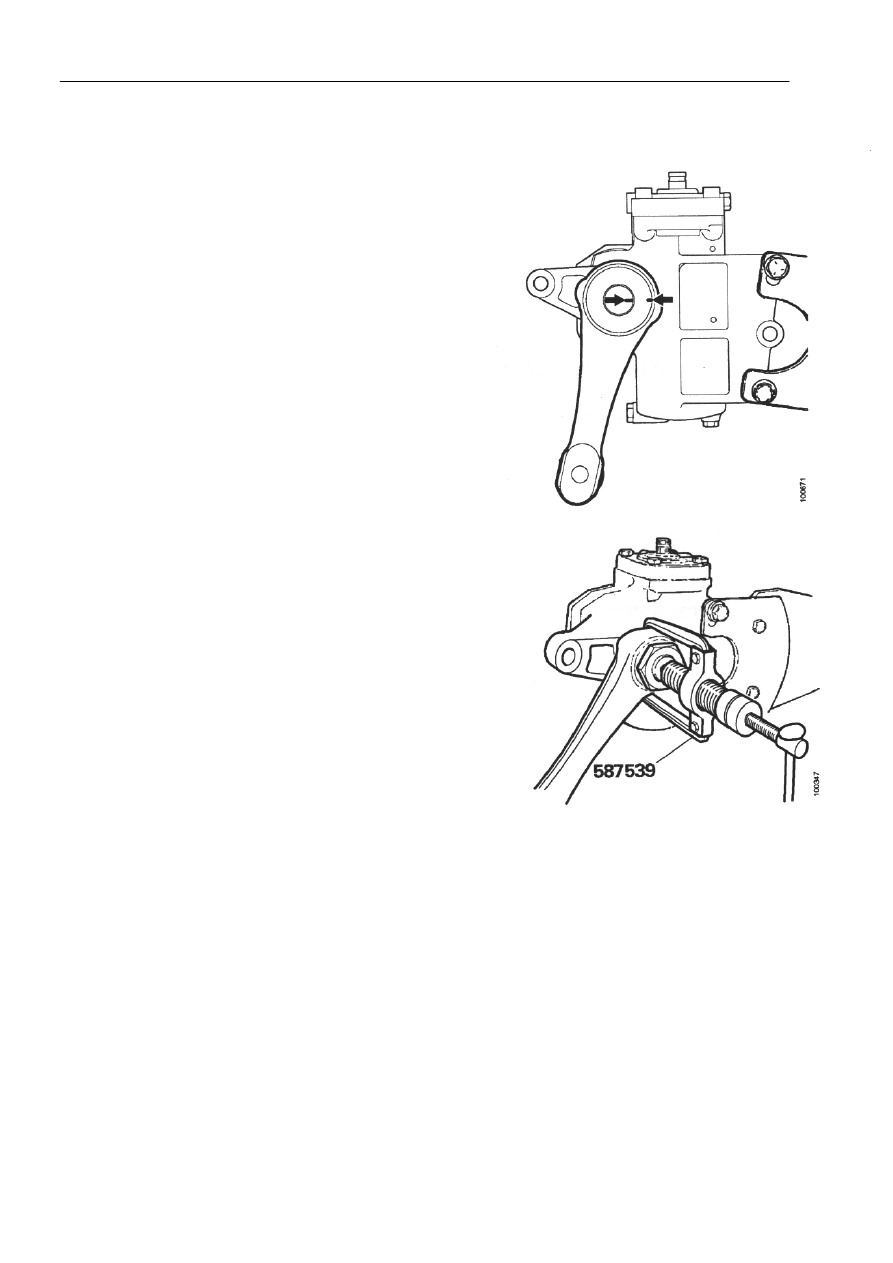

Придержите рулевую сошку и открутите гайку
гаечным ключом.



2

Проверьте,  чтобы метка на рулевой сошке была
напротив метки секторного (кулисного) вала.

Если метка нечеткая, нанесите ее центровочным
пуансоном. Закрутите гайку на секторном валу тремя
оборотами.












3

Снимите рулевую сошку съемником 587 539
следующим способом:

•

Затяните зазоры в съемнике.

•

Удерживайте съемник и медным молотком
простукивайте области соединений рулевой
сошки  с кулисным валом.

Повторяйте до освобождения рулевого рычага.

ВНИМАНИЕ! Не стойте перед съемником. Падение
съемника может вызвать травму.

4.  Снимите соединения и заглушите отверстия в

кожухе клапана.

5.  Снимите рулевую передачу и установите новую в

крепежное устройство.


ВНИМАНИЕ! Проверьте, чтобы рулевые передачи
имели одинаковые номера детали на пластинах.

Перенос рулевой сошки и соединений на новую колонку



13:02-06



15

6.  Очистите соединения и установите их в кожух

клапана. Заглушите соединения.



7

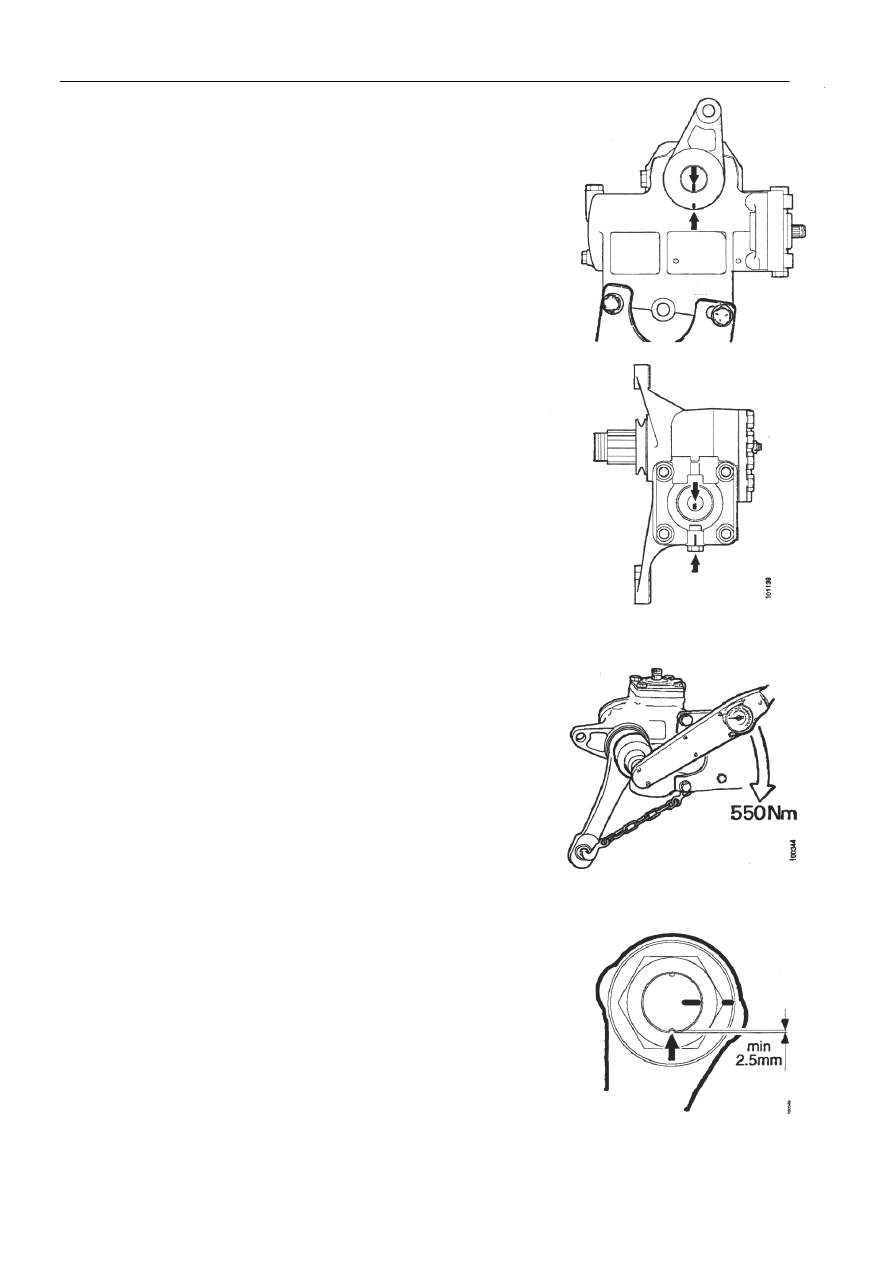

Установите рулевую передачу узлами соединения
наружу.

Установите центральное положение рулевой передачи
следующим способом:

•

Поверните входной вал так, чтобы метка на
кулисном валу находилась на одной линии с
меткой на кожухе рулевой передачи.

•

Метка на входном валу должна быть на одной
линии с меткой на кожухе клапана.

8

Установите рулевую сошку по меткам рулевого
рычага – кулисного вала.


ВНИМАНИЕ! Малейшее отклонение от правильного
положения рулевой сошки даст неточное центральное
положение грузовика.













•

Поместите рулевую передачу входным валом
наружу. Установите новую гайку и затяните ее
до 550 Нм.

•



ВНИМАНИЕ! Зафиксируйте цепью рулевую сошку,
чтобы поршень не повлиял на ограничение конечных
положений.





Снова установите входной вал в центральное
положение, если он был повернут при затяжке.
Зафиксируйте гайку, проковав ее фланец, по меньшей
мере, на 2.5 мм в выемку кулисного вала.
