Рулевая передача TAS-85 грузовиков Scania. Руководство - часть 3

Описания работы



13:02-03

10

Ограничитель давления



Ограничитель давления в кожухе клапана рулевой передачи ограничивает максимальное давление
масла в той части гидравлической системы, где оно наибольшее.
Если давление масла поднимается выше допустимого для гидронасоса уровня, клапан откроется, и
масло со стороны наибольшего давления отводится через возвратную трубку и затем поступает
снова в маслобак.
Таким образом, ограничитель давления защищает гидронасос от повреждения из-за избыточного
давления.


Спецификации



Общие данные

Передаточное отношение 18.6:1

23.4:1

Блокировка рулевого колеса

4.9 об.

6.2 об.

Крутящий момент

6 525 Нм при 150 Бар

Вес (исключая направляющий рычаг)  45 кг

45 кг

1 585 746



13:02-04

Выпуск 2

ru





Рулевая передача TAS85



Описание работ по техническому

обслуживанию





Замена уплотнений

Установка вручную ограничения

конечных положений














































Содержание



13:02-04



3

Содержание



Рулевая передача TAS85





4

Требования к эксплуатации



Рулевая передача – элемент с наиболее

                                                     жесткими требованиями по безопасности
                                                     изделия



6

                                                     Важность чистоты при работе с
                                                     рулевой передачей



7

                                                    Заменить рулевую передачу или устранить
                                                    течь?



8

                                                    Важные сведения об ограничении конечных положений 9

Замена уплотнений

                Замена уплотнения входного вала



11

                                                Демонтаж рулевой передачи



15

                                                Замена других уплотнений



22

                                                Сборка рулевой передачи



24

                                                Установка сцепления кулисного вала



30

Установка вручную ограничения конечных положений





32

Спецификации





37

Специальные инструменты – Разное





38



Прим.: рулевая передача – гидроусилитель руля


Рулевая передача TAS 85



13:02-04



4

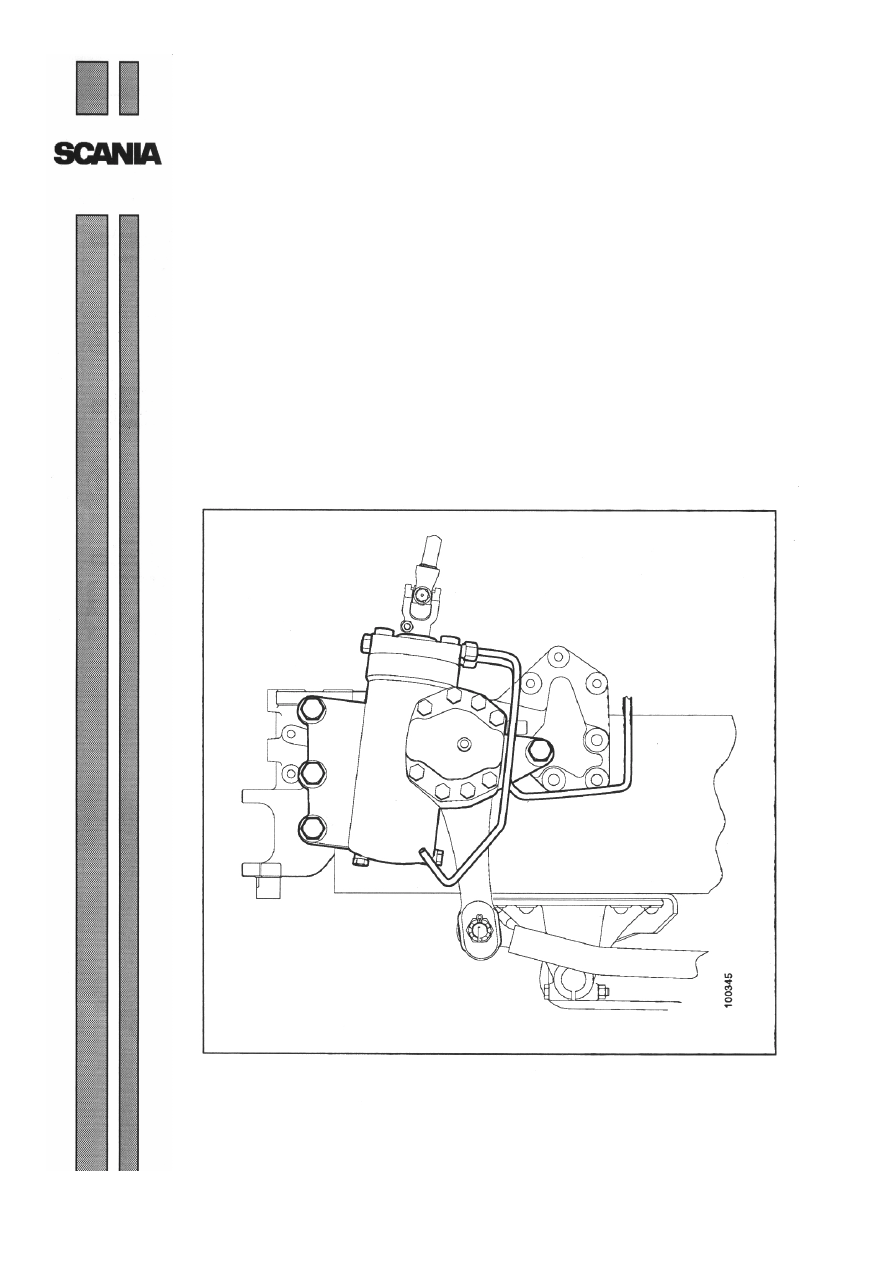

Покомпонентное изображение рулевой передачи
