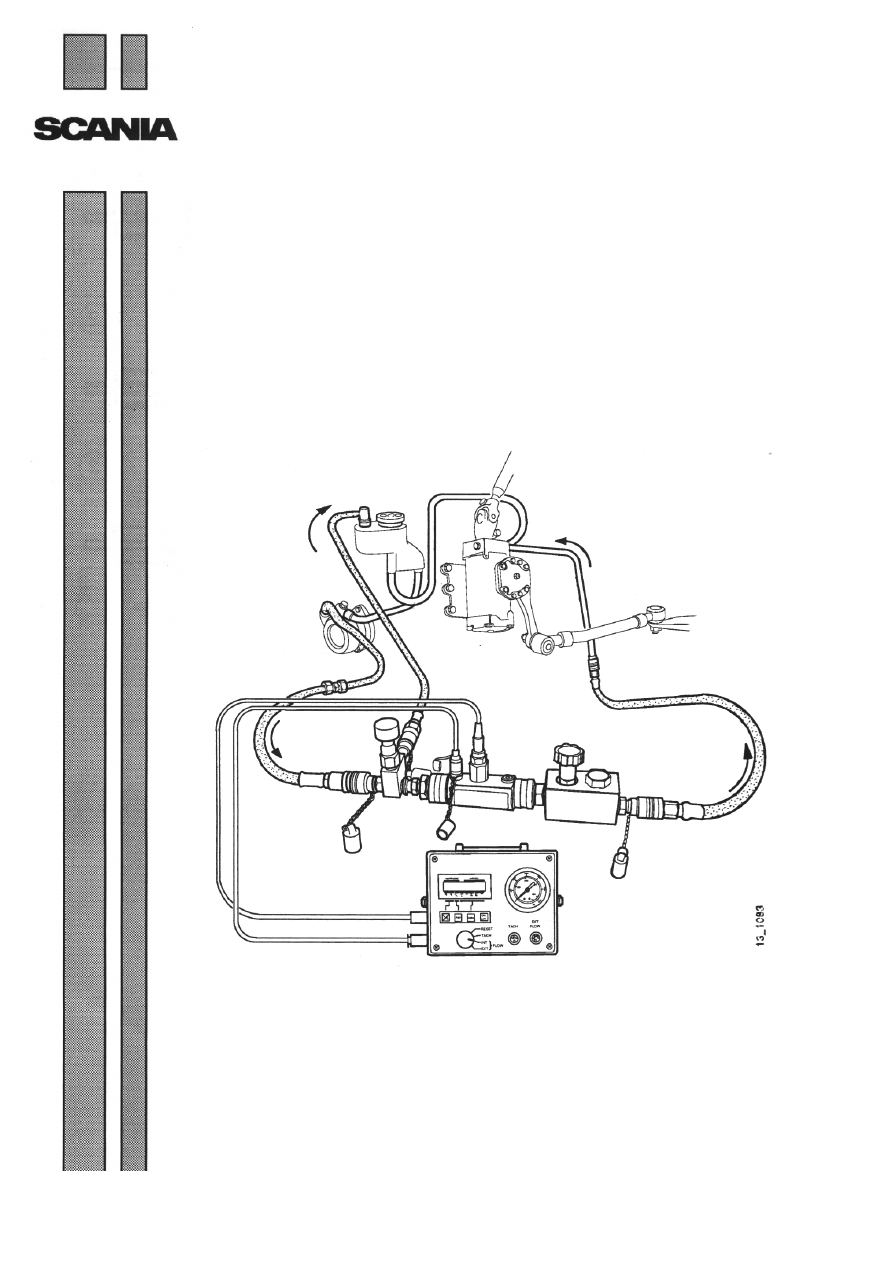

Рулевое управление грузовиков Scania. Руководство - часть 1

1 586 686

13:00-02

Выпуск 1

ru








Рулевое управление



Проверка гидравлической системы















































Содержание



13:00-02

2

Содержание


Измерительное оборудование

Общая часть 3
Подключение измерительного  оборудования 5
Снятие измерительного оборудования 6

Измерения гидравлики

Измерение внутренней течи в рулевой  передаче 7
Измерение максимального давления и потока 11
Измерение параметров рулевой передачи 13

Спецификации

 17

Специальные инструменты

 19

Бланки

 20


















Измерительное оборудование 587696



13:00-02

3

Измерительное оборудование 587 696



Общая часть


Измерительное оборудование подключается к  нагнетательному трубопроводу системы
усиленного рулевого управления между гидравлическим насосом и рулевой передачей
(механизмом). Для целей безопасности и освобождения от эффекта давления жидкости,
возвратная трубка соединена с бачком для жидкости.
Так как тип рулевой передачи зависит от типа грузовика, точка подключения определяется, исходя
из удобства доступа.
ВНИМАНИЕ! Рулевая передача крайне чувствительна  к загрязнению гидравлической системы.
Поэтому места соединений должны быть тщательно очищены перед подключением
измерительного оборудования. Также проверьте чистоту измерительного оборудования.

Бланк испытаний
Скопируйте бланк, находящийся в конце этого буклета. Используйте его во время  выполнения
работы.

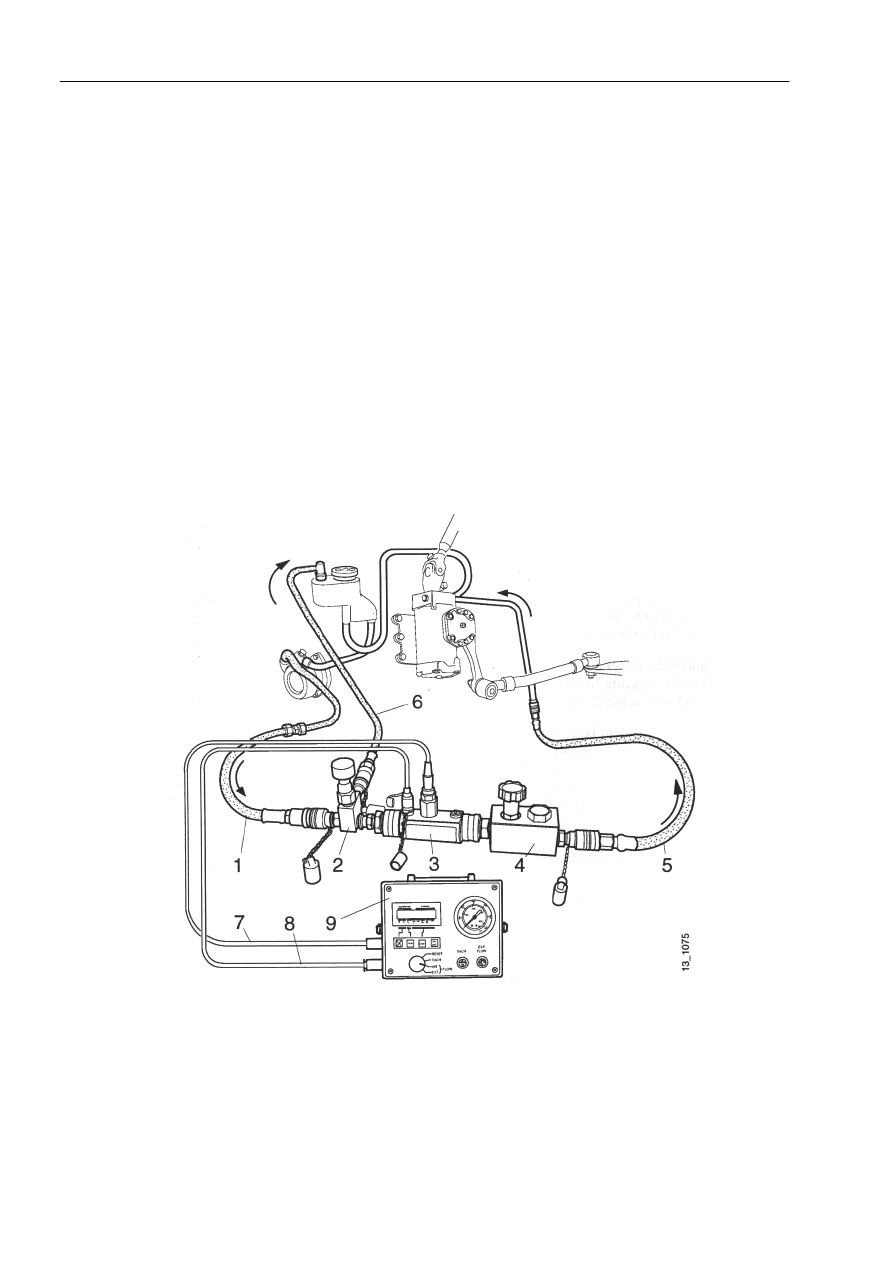

1

Гидравлический шланг

2

Регулируемый клапан ограничения
давления

3

Измеритель расхода (стокомер)

4

Регулируемый дроссельный клапан

5

Гидравлический шланг

6

Гидравлический шланг

7

Контрольная линия

8

Трубки

9

Измерительное оборудование



Измерительное оборудование 587696



13:00-02

4

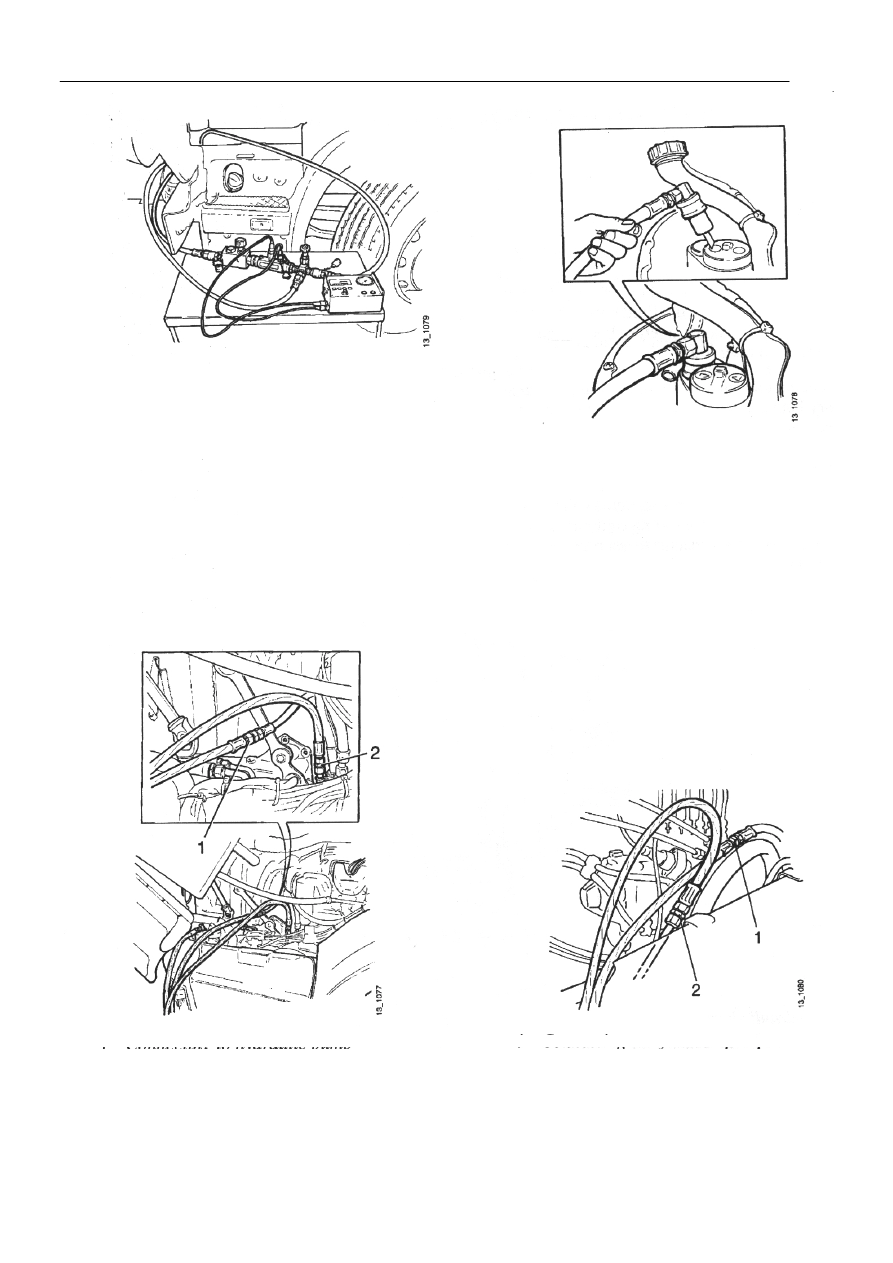

Расположение измерительного оборудования       Подключение возвратного шланга





























1

Подключение к гидравлическому насосу

1   Подключение к гидравлическому насосу

2

Подключение к рулевой передаче



2   Подключение к рулевой передаче

Подключение к грузовику R144                              Подключение к грузовику R124
