ВТ200 Ремонт и обслуживание



12:40-02

9

4.  Установите на рессорный узел накладки в хомут и

прижимные болты-стремянки.

5.  Установите на стремянки шайбы и гайки.

Смажьте гайки густой смазкой, если
используются старые болты-стремянки.
















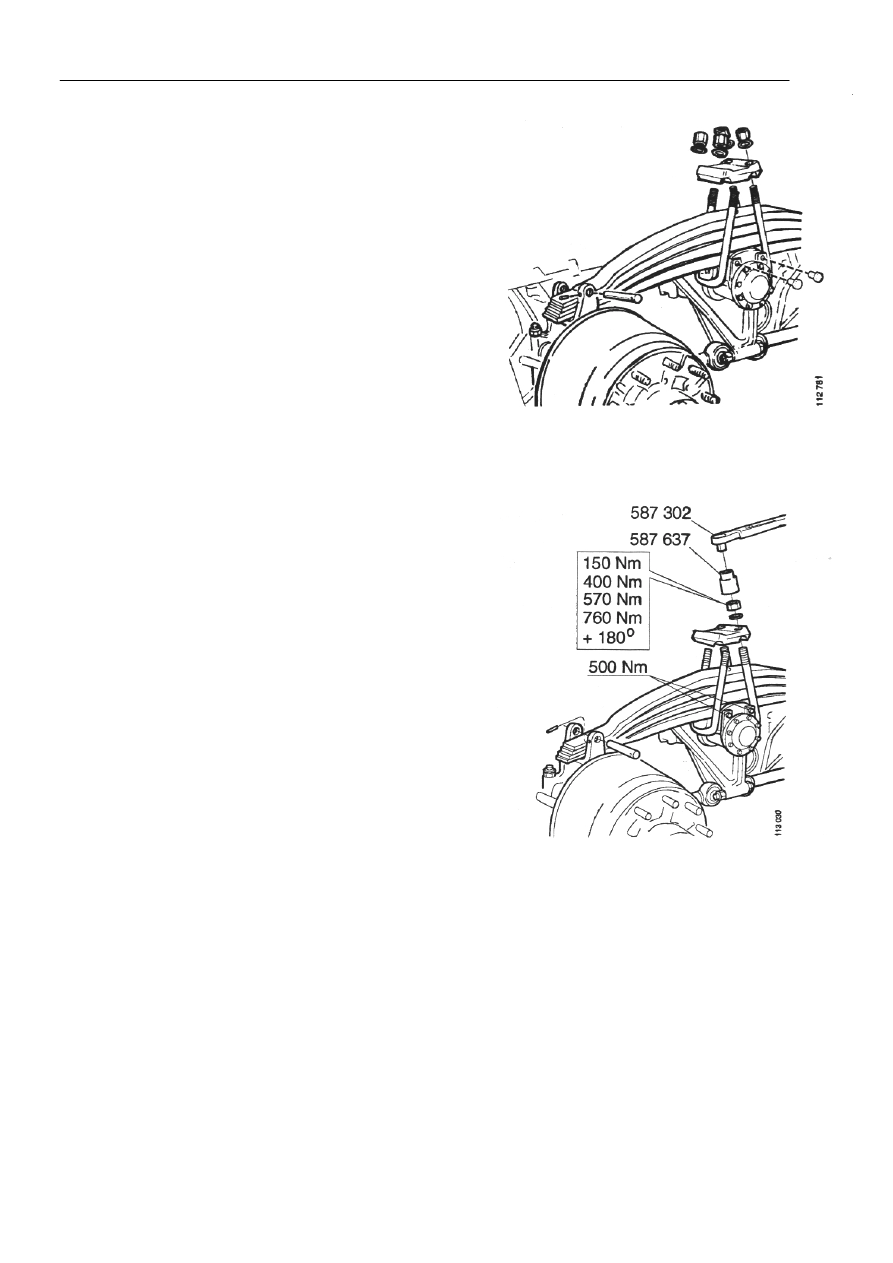

6.  Затягивайте с помощью ключа с регулируемым

моментом 587 302 и 36 мм гнезда 587 637.

•

Затяните все гайки по диагонали с моментом 150
Нм.

•

Затяните болты в кронштейне рессоры,
удерживающие рессору поперек \горизонтально\,
по очереди до 500 Нм.

•

Затяните две гайки на задней стремянке до 400
Нм.

•

Затяните гайки на передней стремянке по очереди
в три этапа: 400 Нм, 570 Нм и 760 Нм.

•

Затяните задний болт- стремянку еще в два этапа:
570 Нм и 760 Нм.

•

Затяните все четыре гайки стремянок еще на 180о.
Начните с передней стремянки.

ВТ200 Ремонт и обслуживание



12:40-02

10

7  Уберите стойки из-под обеих боковин рамы.
8  Очистите поверхность ступицы, контактирующую с

шиной. Смажьте винты.


Примечание: Грязь между ступицей и шиной может
вызывать вибрацию.









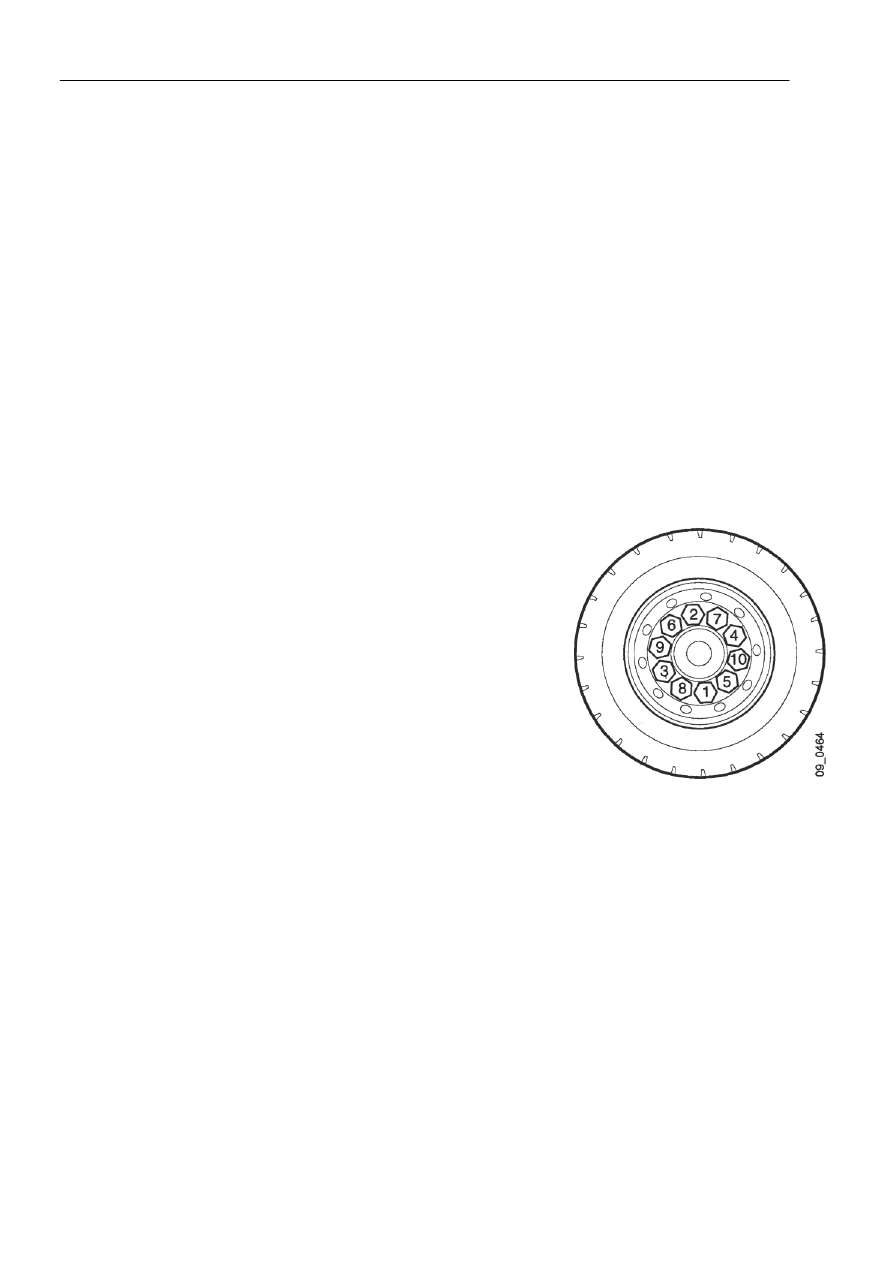

9.  Установите колеса и брызговики. Следуйте

инструкциям по установке колес в Инструкциях по
техническому обслуживанию и ремонту, раздел 9-
02.

10. Уберите стойки из-под задних мостов.

ВТ200 Ремонт и обслуживание



12:40-02

11

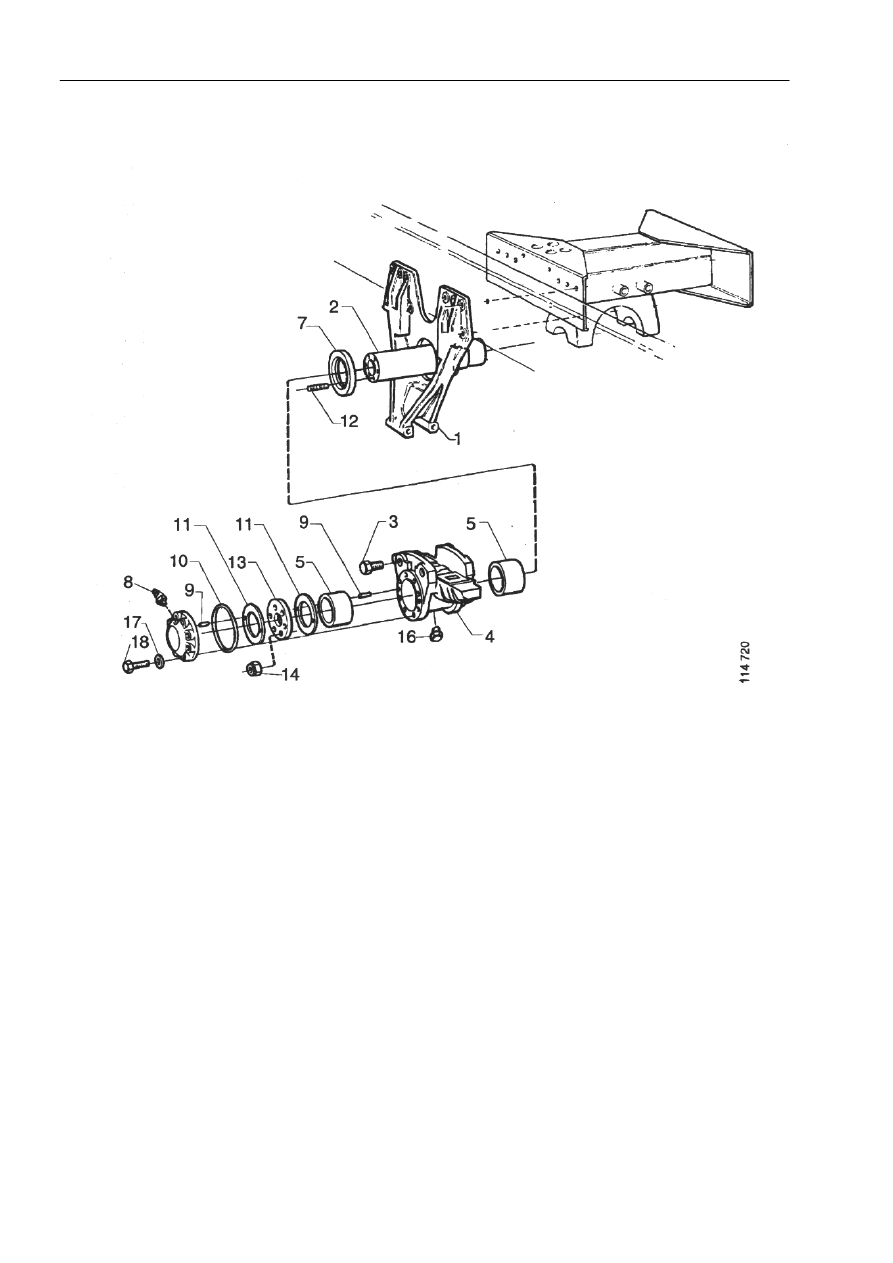

Кронштейны рессор






























1 Кронштейн
2 Цапфа
3 Болт с шестигранной
головкой
4 Кронштейн рессоры
5 Подшипник
6 Втулка

7 Кольцо-прокладка
8 Смазочный ниппель
9 Штифт рессоры
10 Уплотнительное кольцо
11 Шайба
12 Штифт
13 Распорное кольцо

14 Контргайка
15 Крышка
16 Пробка
17 Шайба
18 Болт с шестигранной
головкой



ВТ200 Ремонт и обслуживание



12:40-02

12

Техническое обслуживание, смазка


Смазывайте подшипники рессоры густой смазкой при
каждой Х проверке. Закачивайте смазку, пока она не
начнет выступать между кронштейном рессоры и
кронштейном цапфы.
Если возможно, рессорные кронштейны следует
освободить от нагрузки во время смазки.









Демонтаж


Описание

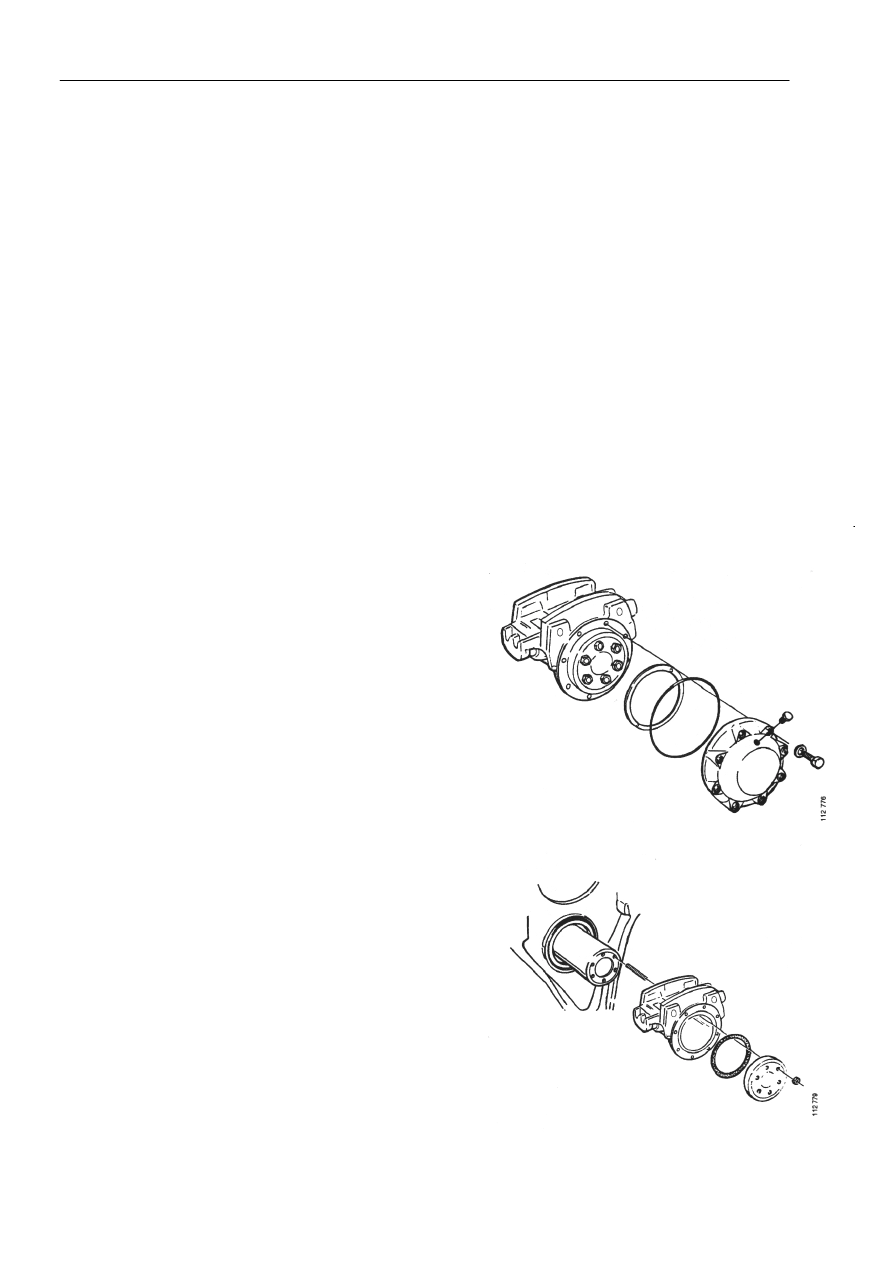

1.  Снимите пробку и восемь болтов и шайб,

удерживающих крышку.

2.  Снимите крышку, уплотнительное кольцо и

шайбу, находящиеся на каждом штифте рессоры.











3.  Удалите шесть контргаек, распорные шайбы и

другие шайбы, установленные на рессорных
штифтах.

4.  Снимите рессорный кронштейн рукой.
