Тормозная система грузовиков Scania. Руководство - часть 102

Демонтаж



10:05-05

Швеция



5


5

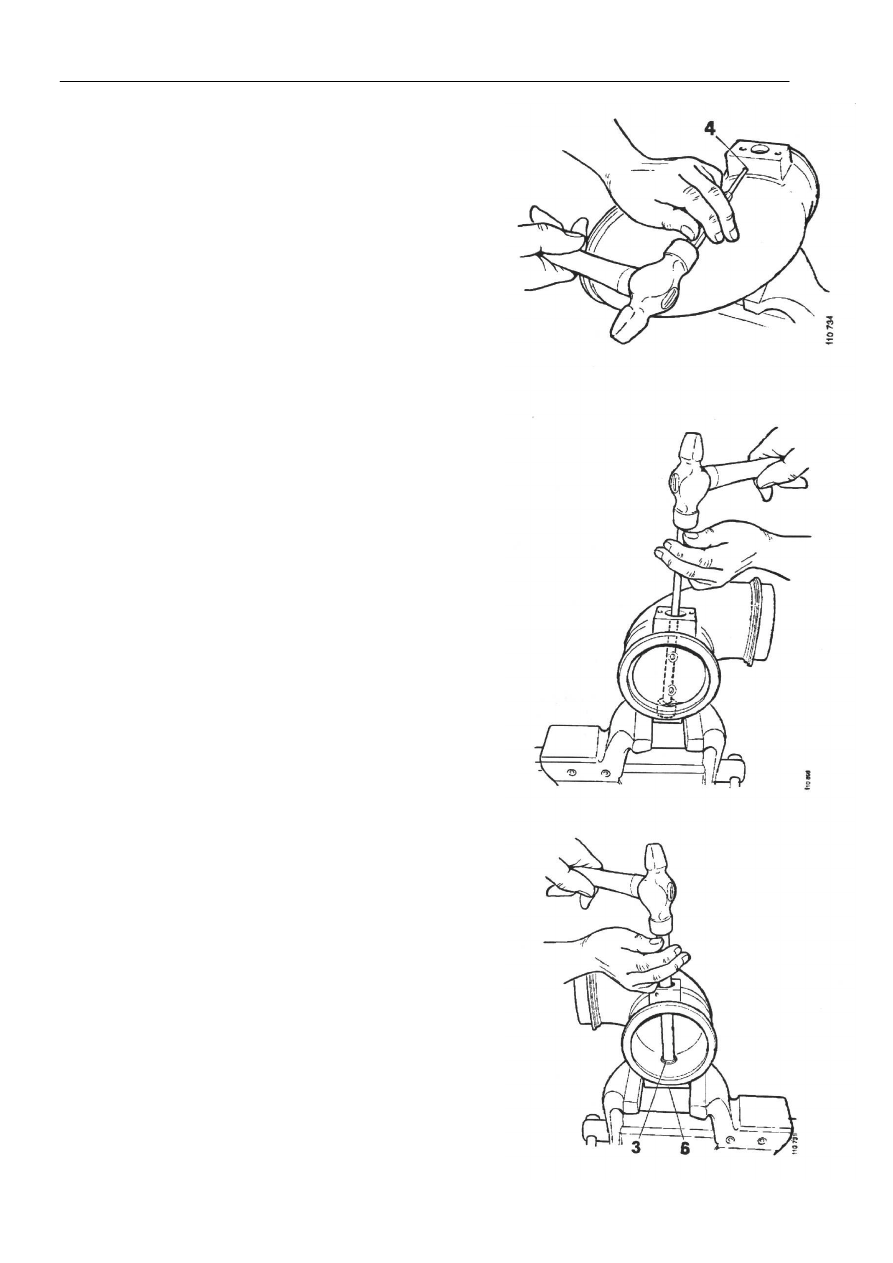

Выбить стопорные штифты 4 из втулок.




















6

Выбить втулку 2 с другой стороны, используя через
демпфер 10 мм оправку.

7

Снять демпфер.



















8

Перевернуть корпус и выбить втулку 3, используя
оправку. Вынуть уплотнение 6.


9

Очистить демпфер и вал.







Монтаж



10:05-05

Швеция



6



Монтаж


1

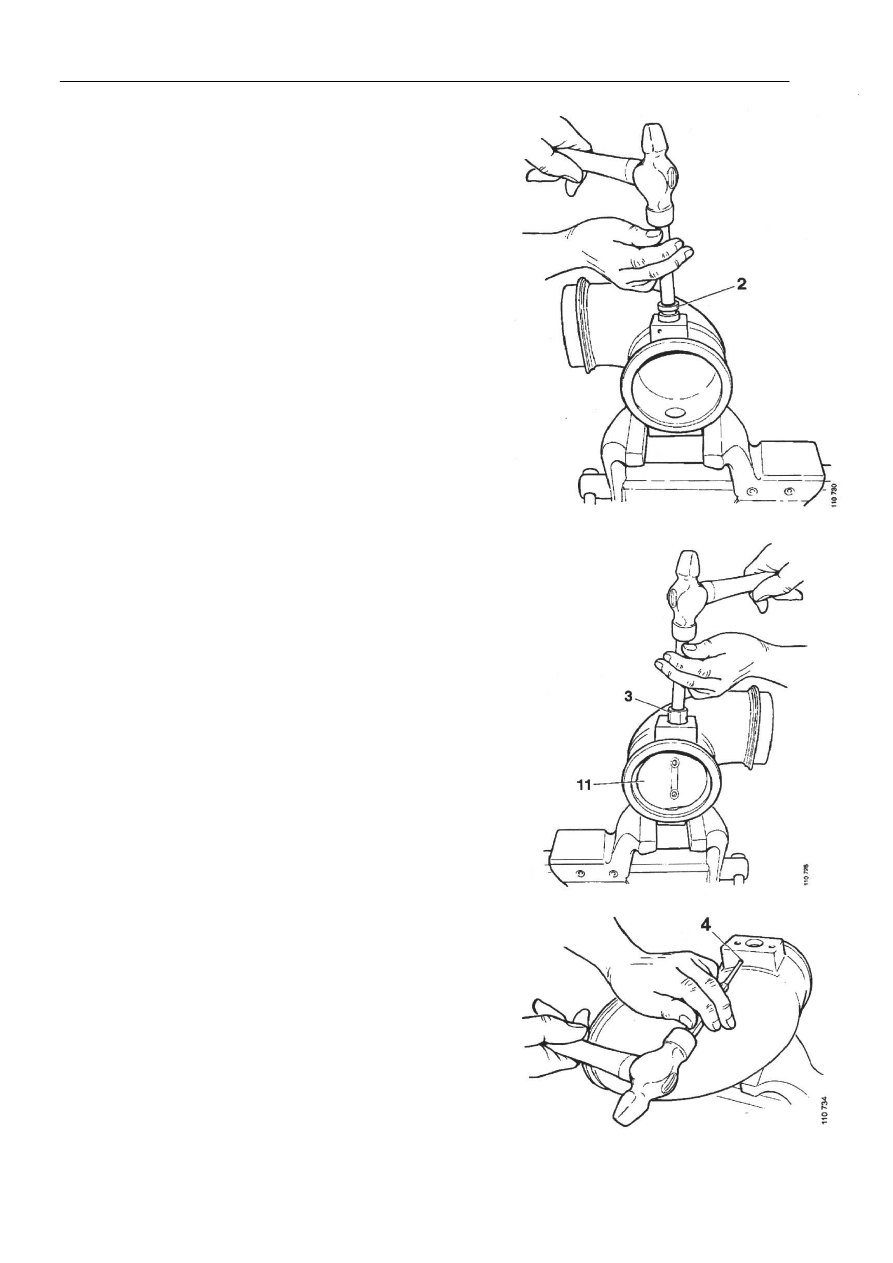

Установить втулку 2, как показано на иллюстрации.
Вбить втулку на место так, чтобы канавка во втулке
была напротив отверстия.

2

Вбить на место стопорный штифт 4.
















3

Установить  демпфер  11.  Убедиться  в  правильности
его направления.

4

Установить  втулку  3.  Повернуть  ее  так,  чтобы
канавка  для  стопорного  штифта,  была  совмещена  с
отверстием  в  корпусе.  Вбить  втулку  так,  чтобы
канавка была напротив отверстия в корпусе.


Примечание: Если отверстие в корпусе не совмещено с
канавкой  на  втулке,  вал  может  заедать,  когда
стопорный штифт встанет на место.












5

Вбить на место стопорный штифт 4.

6

Установить  вал  12  и  убедиться  в  том,  что  он  легко
вращается.







Монтаж



10:05-05

Швеция



7


7

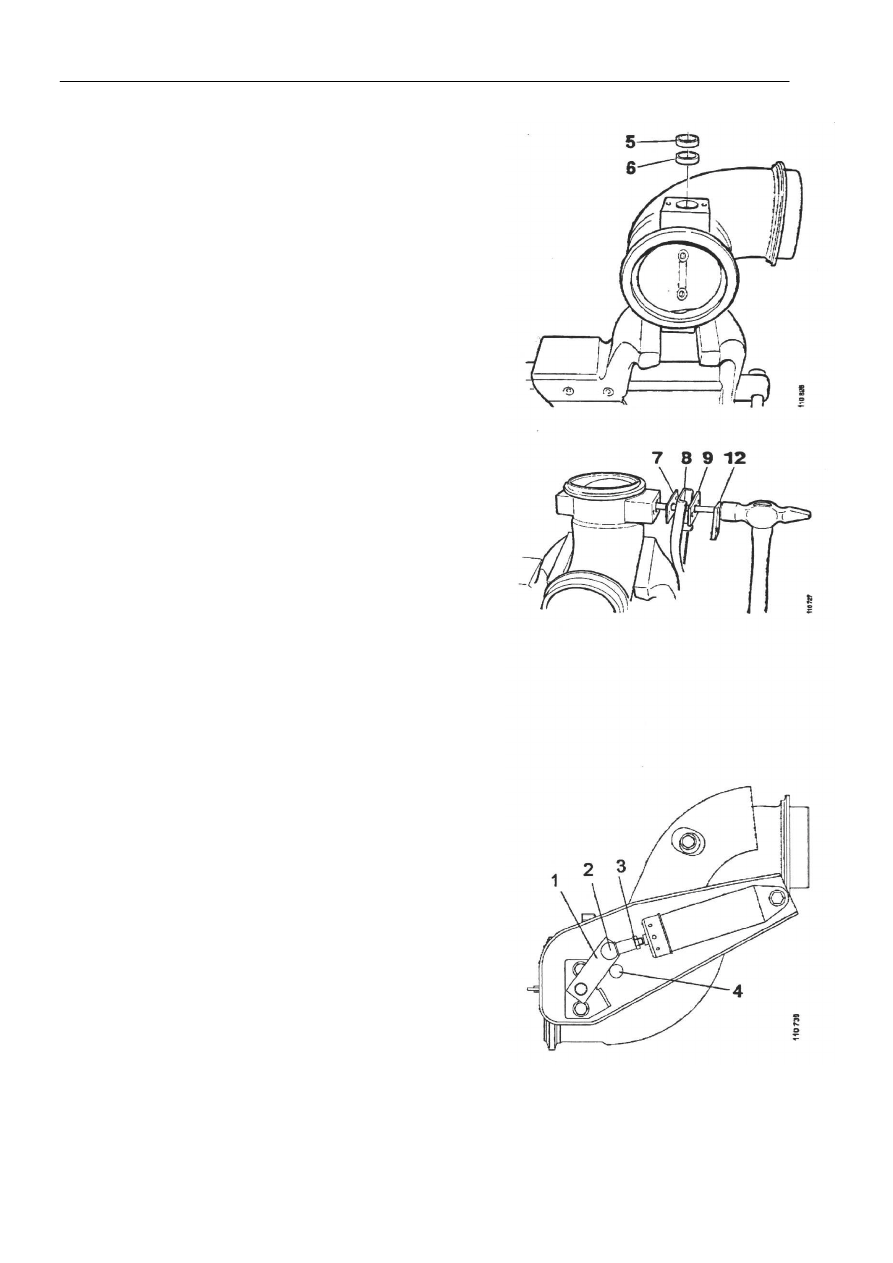

Установить два уплотнения 5 и 6.
















8

Смазать  вал  12  консистентной  смазкой  814  241.
Вбить  вал  через  пластину  9,  кронштейн  8  и
прокладку 7.

9

Закрепить вал. Повернуть его в нужное положение,
вставить две глухих заклепки и заклепать демпфер.

10

Установить пневмоцилиндр.















Регулировка


1

Повернуть  рычаг  1  демпфера  к  стопору  4.
Отрегулировать  корпус  2 шарового шарнира, пока
он не встанет напротив шарика рычага. Повернуть
корпус  шарового  шарнира  на  2-3  оборота  для
создания  предварительной  нагрузки  на  пружину
возврата  воздушного  цилиндра.  Закрепить  при
помощи контргайки 3.





1  Рычаг
2  Корпус шарового шарнира
3  Контргайка
4

Стопор



1 710 109

Схема торможения - руководство
