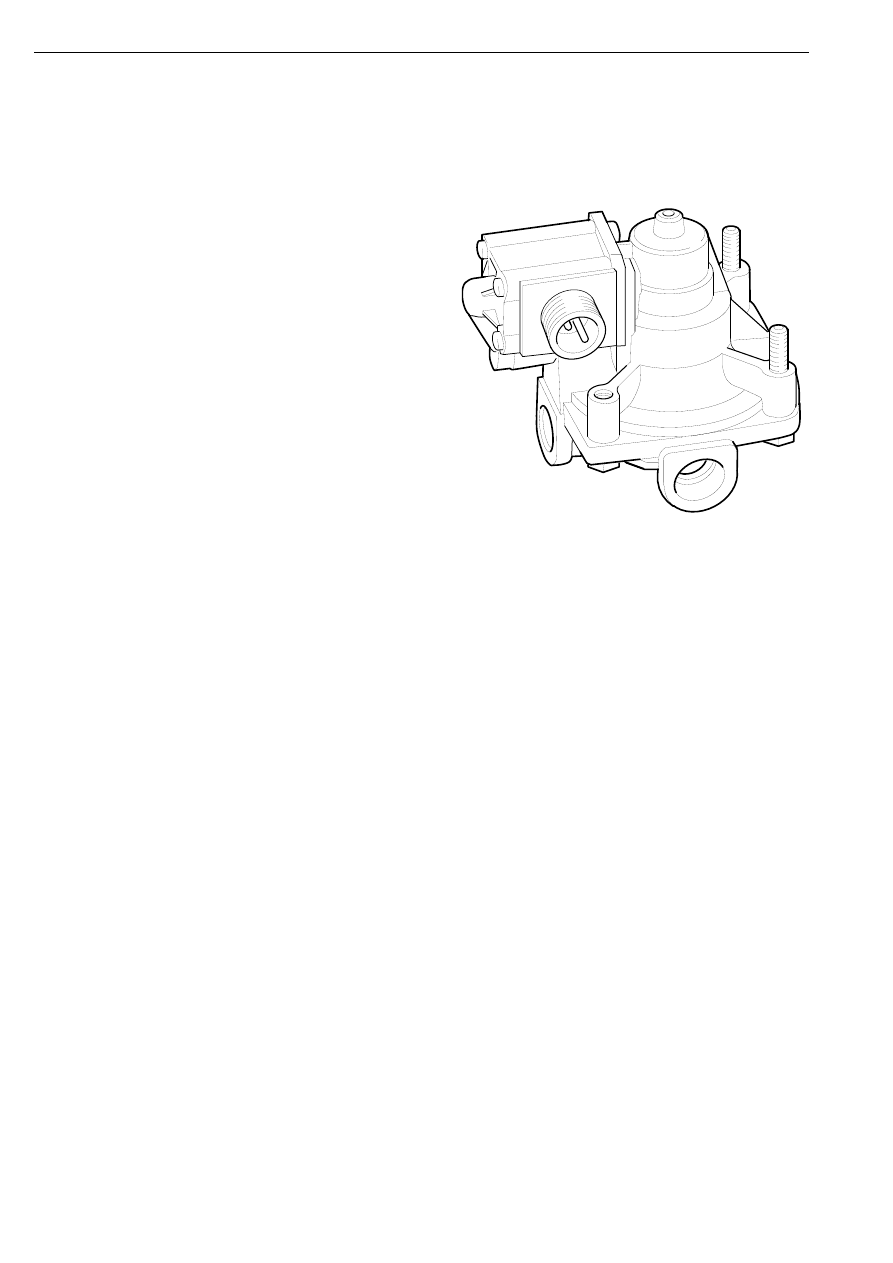

Клапан ограничения давления

Устройство и функционирование

Общие сведения
Седельные тягачи с кабинами типа P и R
(4x2, 4x4) и величиной колесной базы до 3,7 м
оборудованы клапаном ограничения
давления в переднем контуре рабочей
тормозной системы. Давление воздуха
в контуре ограничивается только при
движении тягача без полуприцепа. Клапан
ограничения давления обеспечивает при
интенсивном торможении улучшение
распределения тормозных сил между
передними и задними колесами.

Степень ограничения давления воздуха
зависит от размера тормозных камер на
переднем мосту.

•

Для тормозных камер размером 16"
давление воздуха не ограничивается.

•

Для тормозных камер размером 20"
давление ограничивается до 6 бар.

•

Для тормозных камер размером 24" или
30" давление ограничивается до 5 бар.

Примечание: Это не относится к
автомобилям с кабиной типа Т, а также
к автомобилям, оснащенным тормозной
системой EBS.

Клапан ограничения давления на 5 бар начал
устанавливаться на автомобили, начиная со
следующих номеров шасси: SSS1240180,
SAN9032532, SNL4393275 и SLA3503387.
6Клапан ограничения давления на 6 бар
устанавливается на автомобили, начиная
с номеров шасси SSS1241108, SAN9033438 и
SNL4395112.

1

09

 8

1

0

Клапан ограничения давления

10:02-03

©

19

Описание клапана ограничения давления

Клапан ограничения давления 66a (V73)
представляет собой электропневмоклапан.
Клапан может находиться в двух состояниях,
которые соответствуют включенному и
выключенному электромагнитному клапану.
При включенном электромагнитном клапане
происходит ограничение давления воздуха
в переднем контуре.

Электромагнитный клапан выключен

Если тягач сцеплен с полуприцепом, клапан
открыт. Электромагнитный клапан
обесточен.

Электромагнитный клапан включен

Если тягач и полуприцеп расцеплены,
электромагнитный клапан включен.
Давление воздуха в клапане
уравновешивается пружиной,
отрегулированной на определенное усилие.
При достижении равновесия действующих
сил клапан закрывается, ограничивая
давление воздуха, подводимого к тормозному
крану.

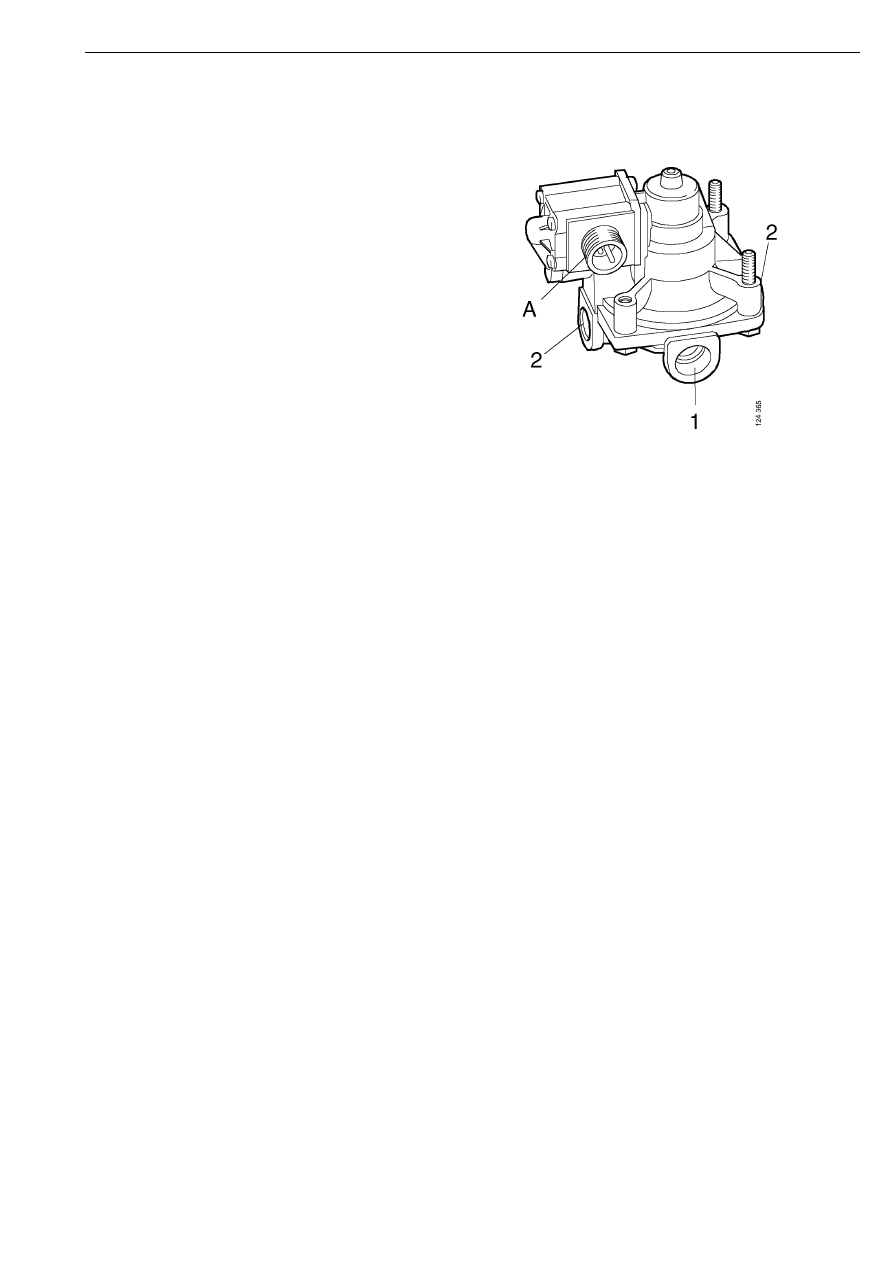

1

Вход от ресивера

2

Выход к тормозному крану

A

Разъем

Более подробные сведения об ограничении
давления воздуха приведены в брошюре
“Ограничение давления воздуха в переднем
тормозном контуре”, группа 10.

Клапан ограничения давления

20

©

10:02-03

Руководство по ремонту

Тормозной кран

!

ПРЕДУПРЕЖДЕНИЕ!

При ремонте автомобилей
с пневматической подвеской всегда
устанавливайте под раму опорные
стойки!

Демонтаж

1

Сбросьте давление воздуха в тормозной
системе.

2

Снимите соединительный блок
трубопроводов.

3

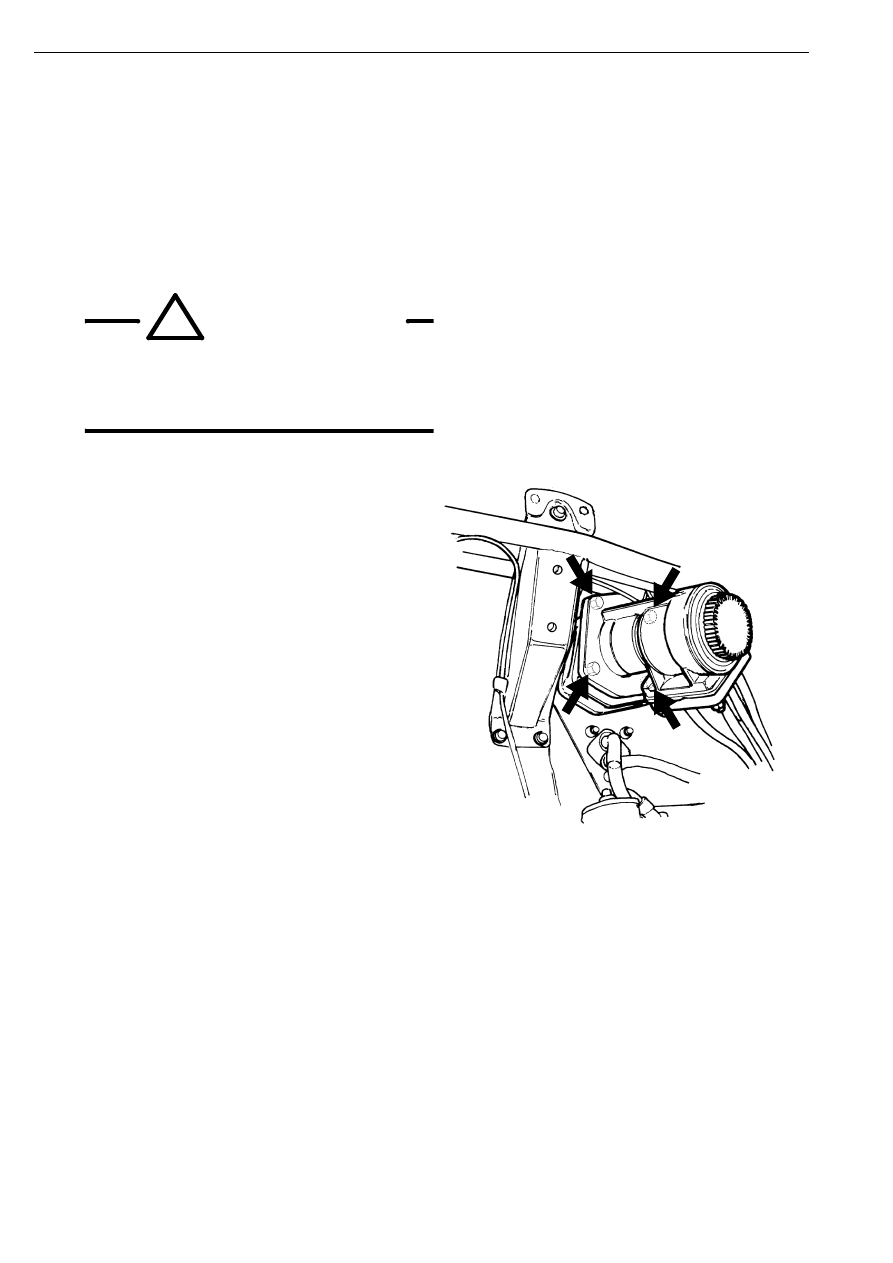

Снимите тормозной кран. Кран
закреплен четырьмя гайками.

Если на автомобиле установлен
гидравлический замедлитель Скания,
отверните два болта и отсоедините
тормозной кран от потенциометра
замедлителя.

1

0

272

3

Тормозной кран

10:02-03

©

21

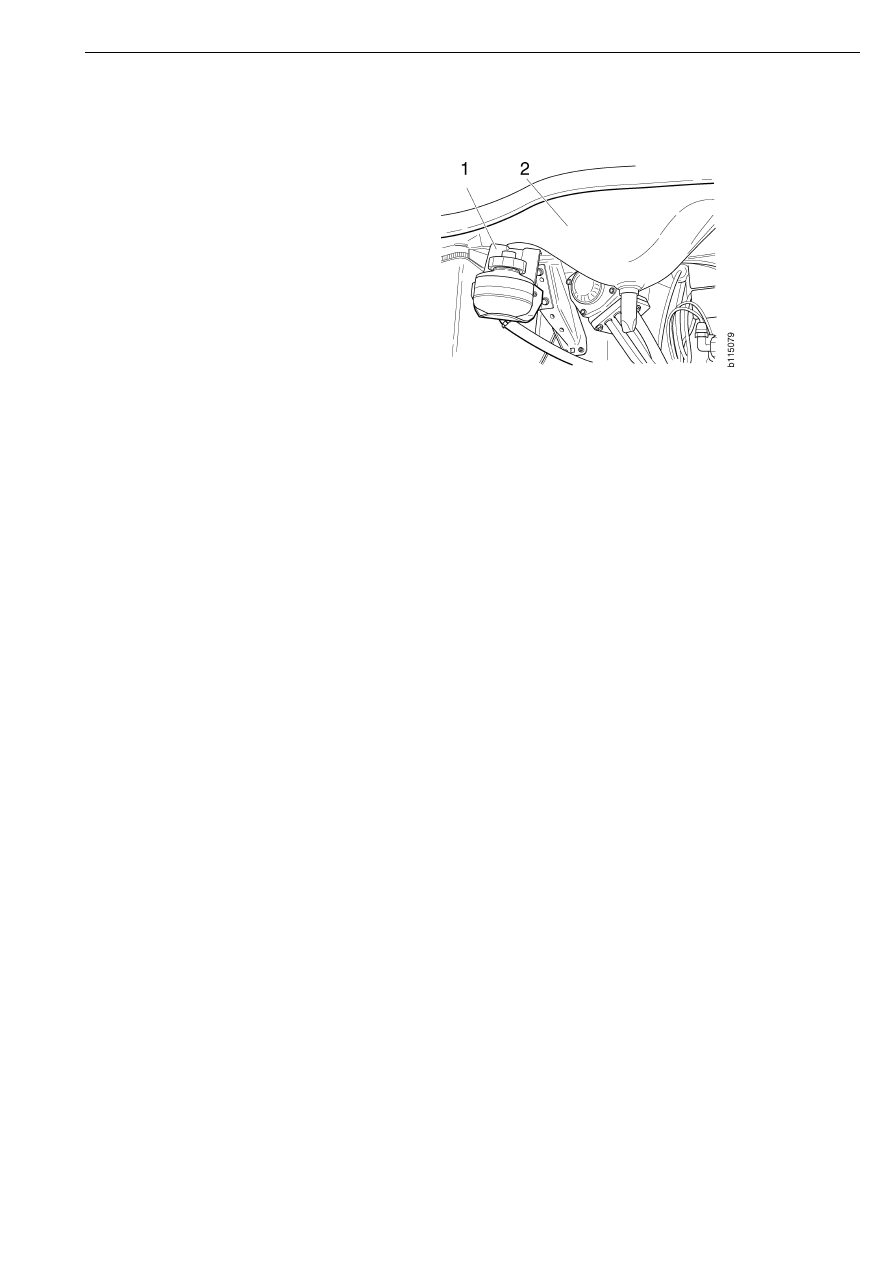

Автомобиль с кабиной типа T

1

Снимите бачок 1 гидропривода
сцепления.

2

Снимите кожух 2.

3

Сбросьте давление воздуха в тормозной
системе.

4

Снимите соединительный блок
трубопроводов.

5

Снимите тормозной кран. Кран
закреплен четырьмя гайками.

Если на автомобиле установлен
гидравлический замедлитель Скания,
отверните два болта и отсоедините
тормозной кран от потенциометра
замедлителя.
