Раздаточная коробка GTD800/900 (Scania). Руководство - часть 16

Сборка



05:07-07

Швеция



62


3

Нанести уплотнительный состав 584 106 на
нижнюю сторону крышки.


Примечание: Не следует наносить избыточное
количество уплотнительного состава, поскольку он
попадает в масляную магистраль, когда крышка
прикрепляется болтами на место.

4

Установить на место крышку и прокладки и
привернуть крышку.




Крутящий момент затяжки составляет 70 Нм.








5

Нанести уплотнительный состав 584 106 на
нижнюю сторону крышки подтверждающего
переключателя и привернуть его.













6

Нанести герметизирующий состав 561 019 на
резьбу вентиляционного клапана и затянуть его.
















Сборка



05:07-07

Швеция



63

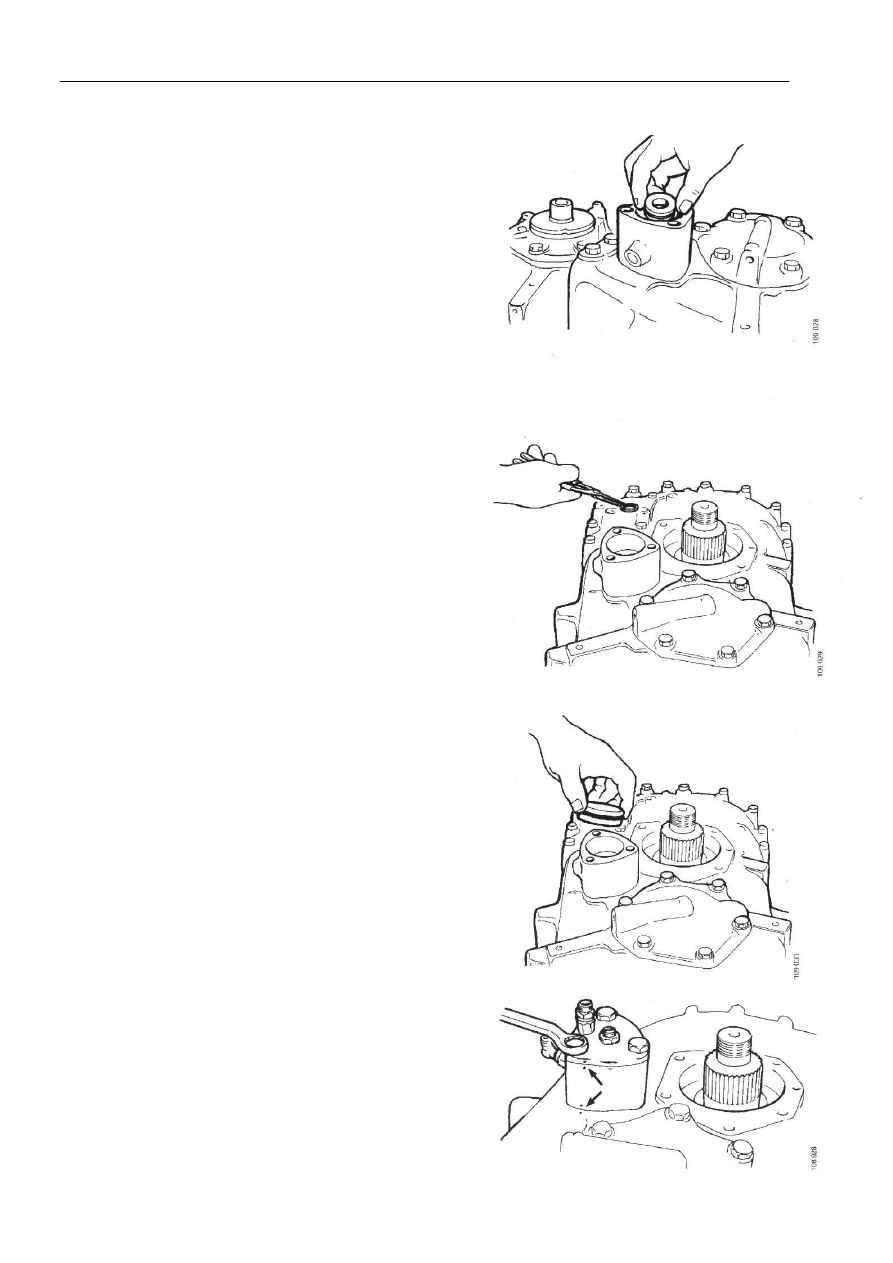

Установка цилиндра для высшей и
низшей передачи


1

Установить новое уплотнительное кольцо на вал.
Нанести уплотнительный состав 584 106 на
нижнюю часть цилиндра и установить его на место
согласно маркировке, нанесенной кернером.


2

Заменить уплотнение на внутреннем поршне,
смазать уплотнение консистентной смазкой 319 308
и вставить поршень.


Примечание: Расположить поршень так, чтобы
открытая часть уплотнения была направлена наружу.





3

Установить на место стопорное кольцо.













4

Заменить уплотнение на наружном поршне, смазать
уплотнение консистентной смазкой 319 308 и
вставить поршень.









5

Нанести уплотнительный состав 584 106 на
нижнюю сторону крышки и привернуть ее.






Сборка



05:07-07

Швеция



64



Установка фланец-вилки



Специальные инструменты


Номер   Наименование

88 292   Тяга
99 129   Стойка


Другие инструменты

587 302   Динамометрический ключ




1

Смазать уплотнение консистентной смазкой.
Нагреть фланец-вилку примерно до 100

°

С и

установить на место ведущую деталь.


Примечание: Следует избегать избыточного нагрева, в
противном случае это приведет к повреждению
уплотнения.








2

Нанести герметизирующий состав 561 019 на
резьбу и привернуть фланцевую гайку.
Использовать динамометрический ключ 587 302 и
стойку 99 129 с рычагом 88 292.




Крутящий момент затяжки составляет 1080 Нм.




Альтернативный способ затяжки


Сначала затянуть гайку с крутящим моментом затяжки
300 Нм, используя динамометрический ключ.
Осуществить маркировку муфты и фланец-вилки, как
это показано на рисунке, а затем затянуть гайку еще на
половину грани шестиугольника, что соответствует 30

°

.

Это даст зажимное усилие, соответствующее крутящему
моменту затяжки приблизительно 1080 Нм.

Сборка



05:07-07

Швеция



65

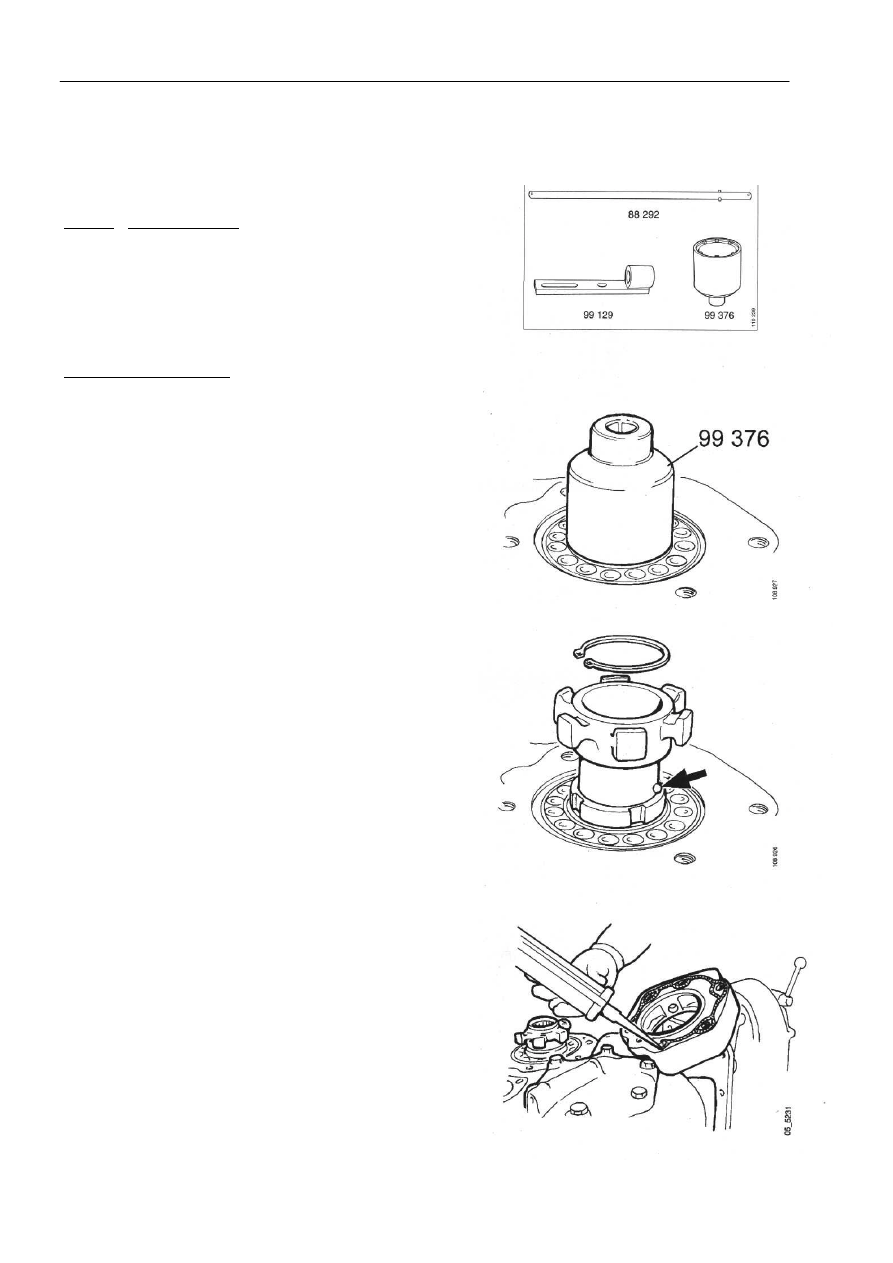

Установка картера привода спидометра



Специальные инструменты


Номер   Наименование

88 292   Тяга
99 129   Стойка
99 376   Держатель


Другие инструменты

587 302   Динамометрический ключ


1

Применимо только для раздаточной коробки
модели GTD800.



Затянуть гайку с помощью держателя 99 376.
Привернуть стойку 99 129 на ведущую деталь
первичного вала. Использовать ее и рычаг 88 292 в
качестве опоры.




Крутящий момент затяжки составляет 600 Нм.




2

Смазать шарик консистентной смазкой и
установить его на место.


3

Поместить зубчатое колесо на вал.


4

Установить стопорное кольцо.








5

Нанести уплотнительный состав 584 106 на
нижнюю сторону картера привода спидометра.


Примечание: Убедиться в том, что уплотнительный
состав не попал в масляные магистрали.
