Механизм переключения передач грузовиков Scania. Руководство - часть 6

Регулировка рычага переключения передач



05:05-05

Швеция



21



Регулировка рычажного механизма,
кабина типа Т


Размеры, указанные в спецификации, предназначены
для базовой регулировки.







Продольная проверка и регулировка, кабина
типа Т


Продольная регулировка рычага переключения передач
может изменяться путем перемещения штанги
механизма переключения передач относительно рычага
коробки передач. Штанга механизма переключения
передач и рычаг соединены друг к другом с помощью
шарового шарнира.

При перемещении штанги механизма переключения
передач назад рычаг переключения передач
перемещается вперед.

1

Отвернуть гайку шарового шарнира, используя
торцевой ключ и гаечный ключ.










2

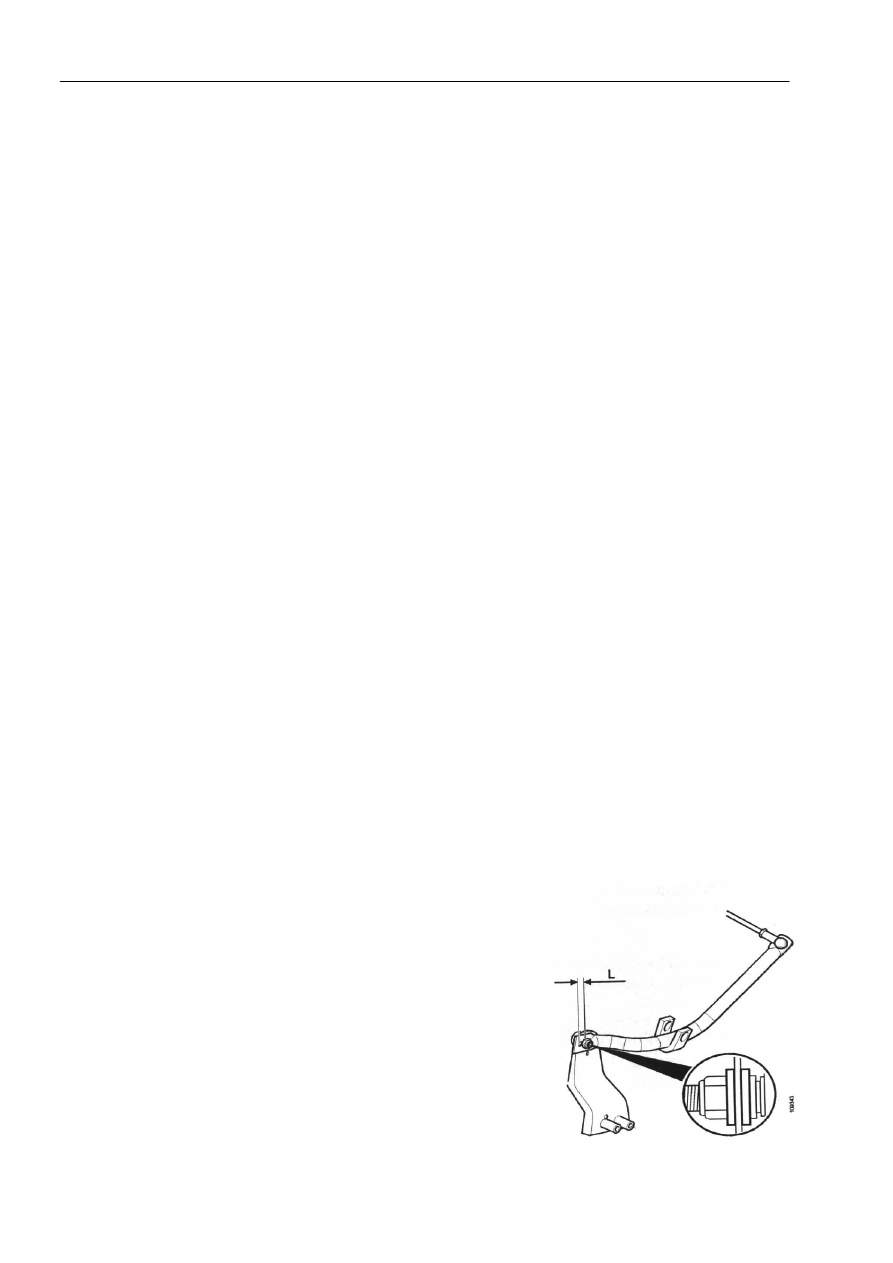

Отрегулировать штангу механизма переключения
передач в ее переднем положении таким образом,
чтобы как можно большая часть вытянутого
отверстия была видна перед шаровым шарниром.


Примечание: Необходимо убедиться в том, что с обеих
сторон регулировочного паза штанги механизма
переключения передач установлены шайбы толщиной 4
мм.

3

Затянуть шаровой шарнир.



Продольная регулировка

Регулировка рычага переключения передач



05:05-05

Швеция



22


Поперечная проверка и регулировка, кабина типа Т


Поперечная регулировка рычага переключения передач
осуществляется путем изменения длины поперечной
реактивной тяги.

Удлинение реактивной тяги способствует перемещению
рычага переключения передач от водителя,
укорачивание тяги способствует перемещению рычага
переключения передач ближе к водителю.

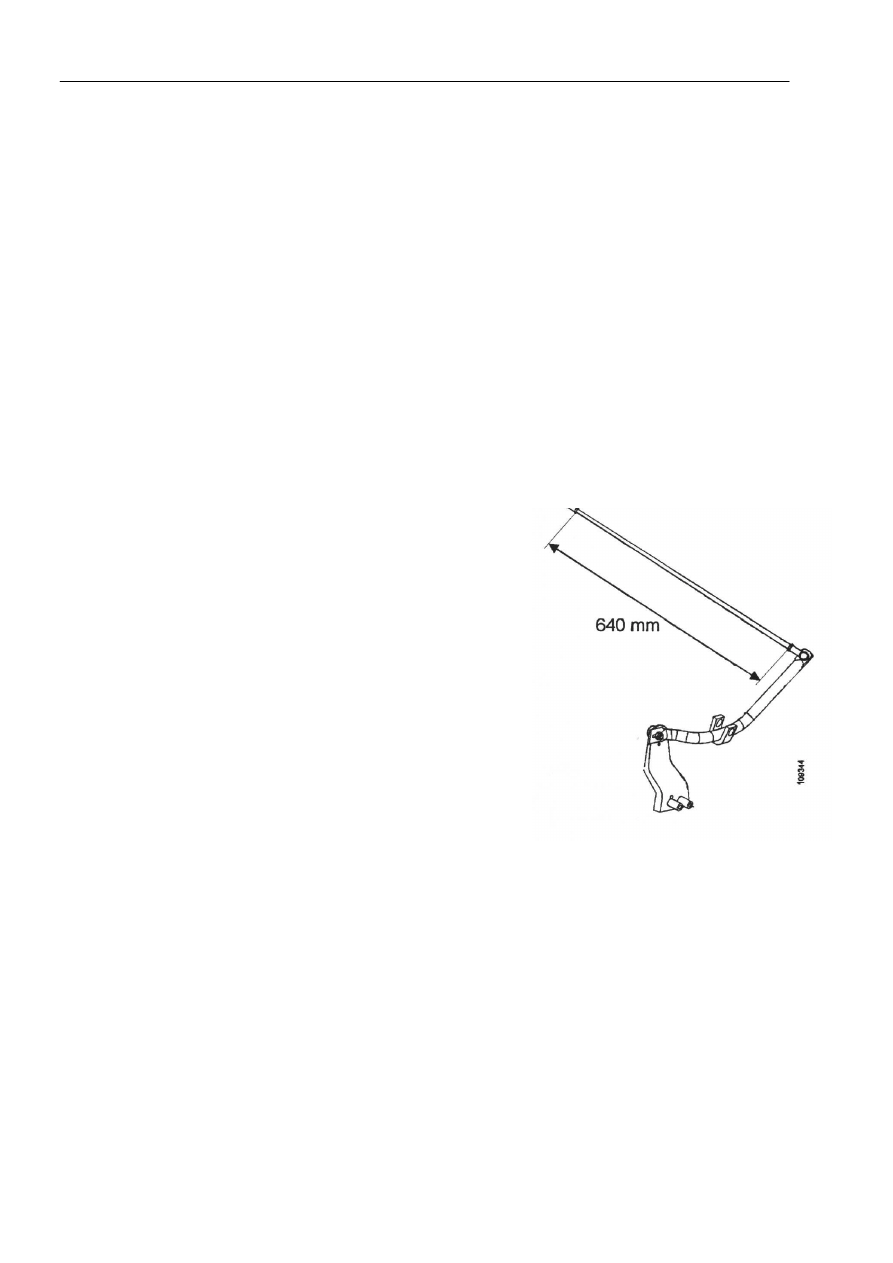

1

Ослабить контргайки и поворачивать реактивную
тягу до тех пор, пока расстояние между
контргайками не составит 640 мм.


2

Затянуть контргайки с крутящим моментом затяжки
30+/-

5 Нм.











Поперечная регулировка
















Регулировка рычага переключения передач



05:05-05

Швеция



23





Рукоятка рычага переключения передач с переключателем диапазонов



05:05-05

Швеция



24



Рукоятка рычага переключения передач с
переключателем диапазонов




Снятие рукоятки рычага переключения передач с переключателем
диапазонов


1

Повернуть ключ включения стартера в положение 0.


2

Снять чехол.


3

Отвернуть контргайку рукоятки рычага
переключения передач.


4

Снять переключатель, используя отвертку.


5

Отключить соединитель переключателя диапазонов.

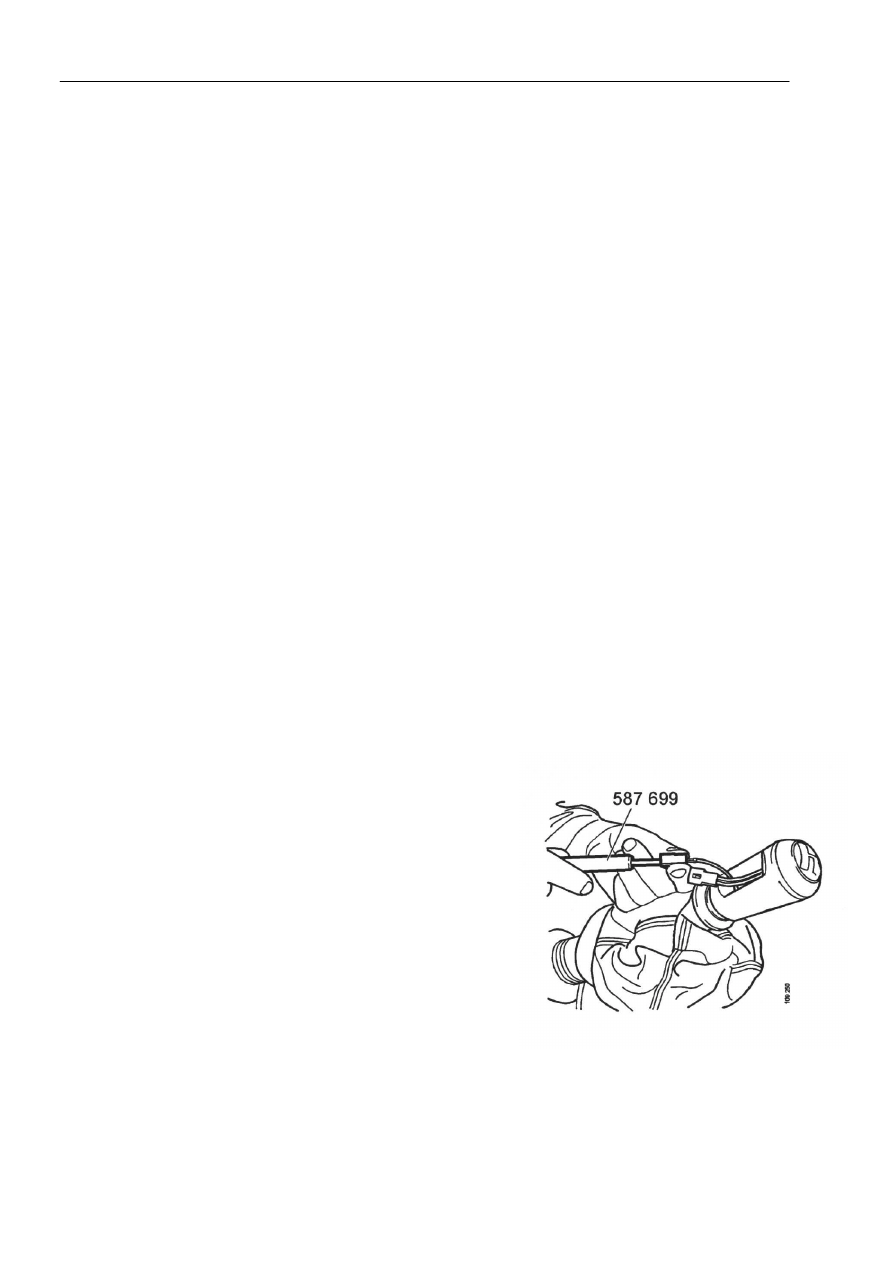

6

Вынуть штифты из соединителя, используя
приспособление 587 699.














7

Отвернуть рукоятку рычага переключения передач и
аккуратно вынуть провода.
