Система оптимизации скорости движения автомобиля



  05:03-02



49



Система оптимизации скорости движения

автомобиля




Датчик Холла, регулировка и замена

Демонтаж


1

Установить переключатель режима движения
автомобиля в нейтральное положение.


2

Отсоединить воздушные шланги от цилиндров
продольного хода и от цилиндров поперечного
хода. Вынуть соединитель проводки датчика Холла
из корпуса датчика.


3

Отсоединить опору рычага механизма
переключения передач от коробки передач и,
перевернув, поместить его на верстак.


4

Отсоединить корпус датчика от опоры рычага
механизма переключения передач.


5

Подать сжатый воздух в центральное воздушное
соединение цилиндра продольного хода. Это
приведет к перемещению вала избирателя
механизма переключения передач в нейтральное

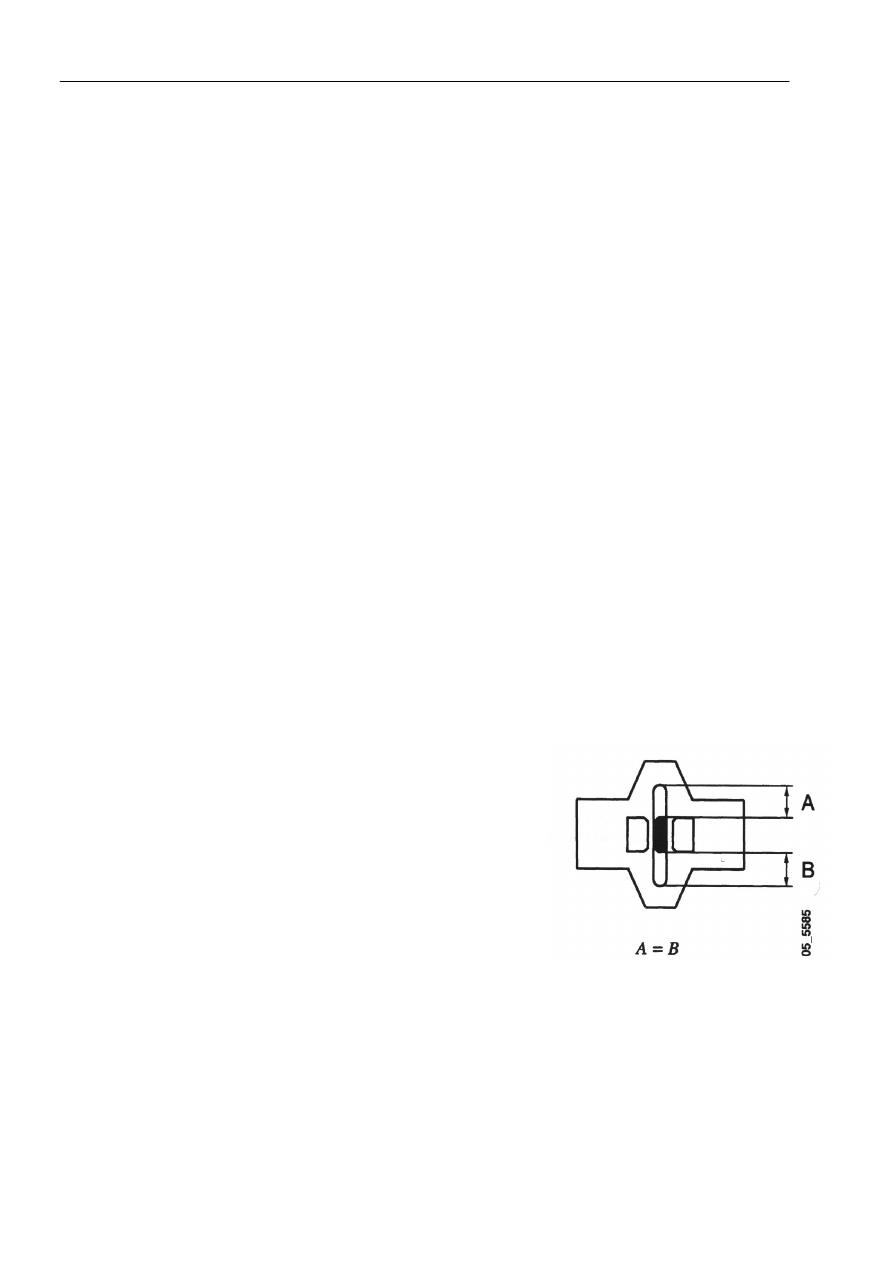

положение. Убедиться в том, что выступ рычага
располагается по центру направляющей с пазом,
как это показано на рисунке справа.









Система оптимизации скорости движения автомобиля



  05:03-02



50



Проверка и регулировка


6

Вынуть оба направляющих штифта из
направляющей пластины 99 150 (они не нужны).
Установить направляющую пластину на место
корпуса датчика. Убедиться в том, что корпус
магнита находится в правильном положении.


7

При регулировке: существенно ослабить болты
корпуса магнита, для того чтобы было возможно
сдвинуть корпус магнита, но не более того.


Примечание: Болты закреплены герметизирующим
составом, однако не следует нагревать корпус магнита.
Это может привести к повреждению магнита.

8

Отрегулировать положение корпуса магнита с
помощью направляющей пластины. Затем
закрепить болты герметизирующим составом 561
200 и полностью завернуть их.

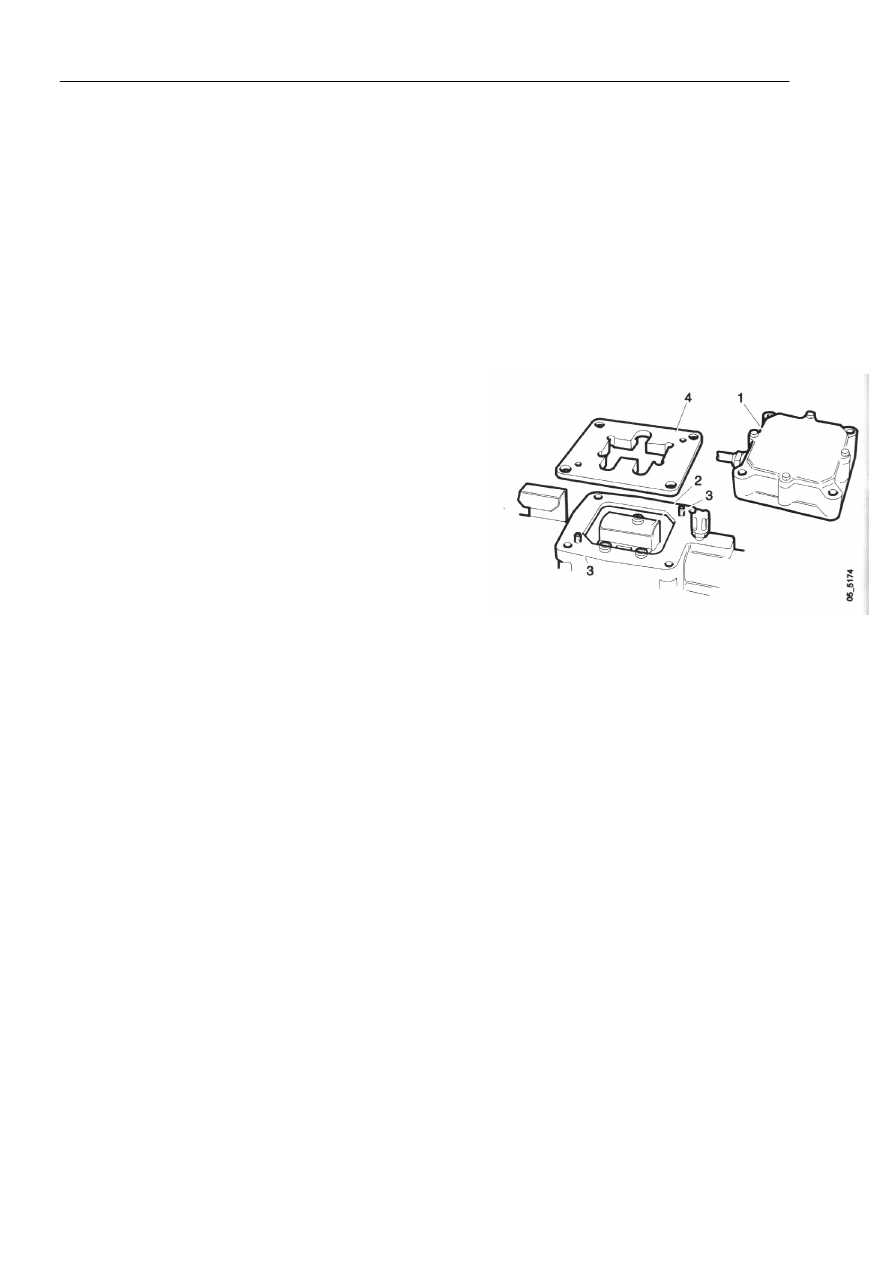

1

Корпус датчика

2

Корпус магнита

3

Пружинные штифты

4

Направляющая пластина 99 150


На рисунке показана конструкция

механизма серии 3




Датчик Холла, установка


9

Прикрепить корпус датчика к опоре рычага
механизма переключения передач. Повторно
закрепить опору рычага механизма переключения
передач на коробке передач.











Система оптимизации скорости движения автомобиля



  05:03-02



51

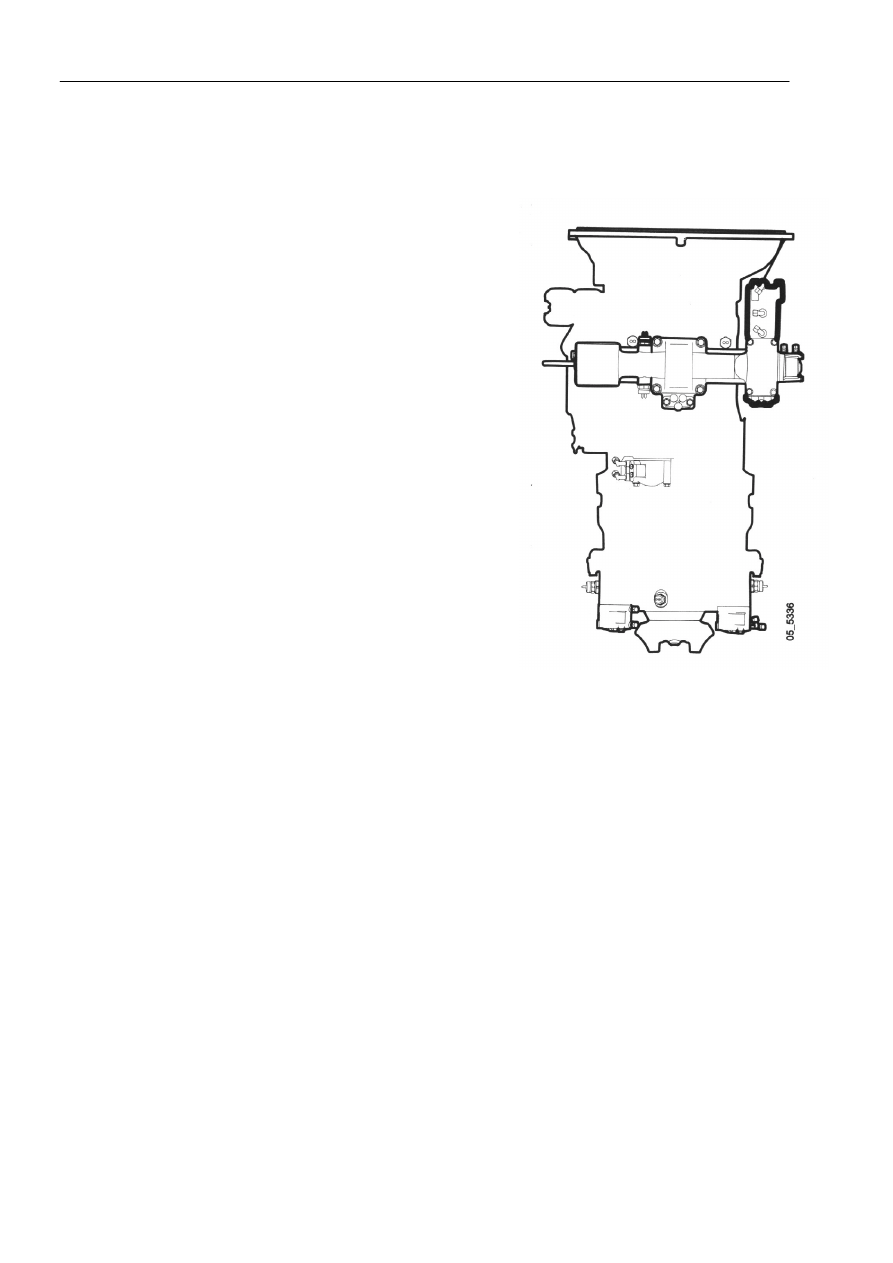

Замена цилиндра продольного хода


Пневматическая система автомобиля должна
находиться под давлением для установки цилиндра
продольного хода в правильное положение перед его
демонтажом.

1

Включить подачу электропитания. Установить
переключатель режима передвижения автомобиля в
нейтральное положение. Цилиндр продольного
хода установлен в нейтральное положение.


2

Отключить подачу электропитания. Отсоединить
три воздушные шланга от цилиндра продольного
хода.


3

Отвернуть четыре зажимных болта и вынуть
цилиндр.


4

Установить новый цилиндр. Осуществить подачу
сжатого воздуха в центральный соединитель,
устанавливая цилиндр в нейтральное положение.
Убедиться в том, что зубья вала механизма
переключения передач зацеплены в центральном
положении.


5

Подсоединить воздушные шланги.


6

Вынуть уровневую пробку. Залить масло для
автоматических коробок передач до отверстия (ок.
0,27 литра).


7

Включить электроэнергию и осуществить проверку
перемещений механизма переключения передач с
помощью тестовой программы (этап тестирования
"GEARENGA").














Система оптимизации скорости движения автомобиля



  05:03-02



52

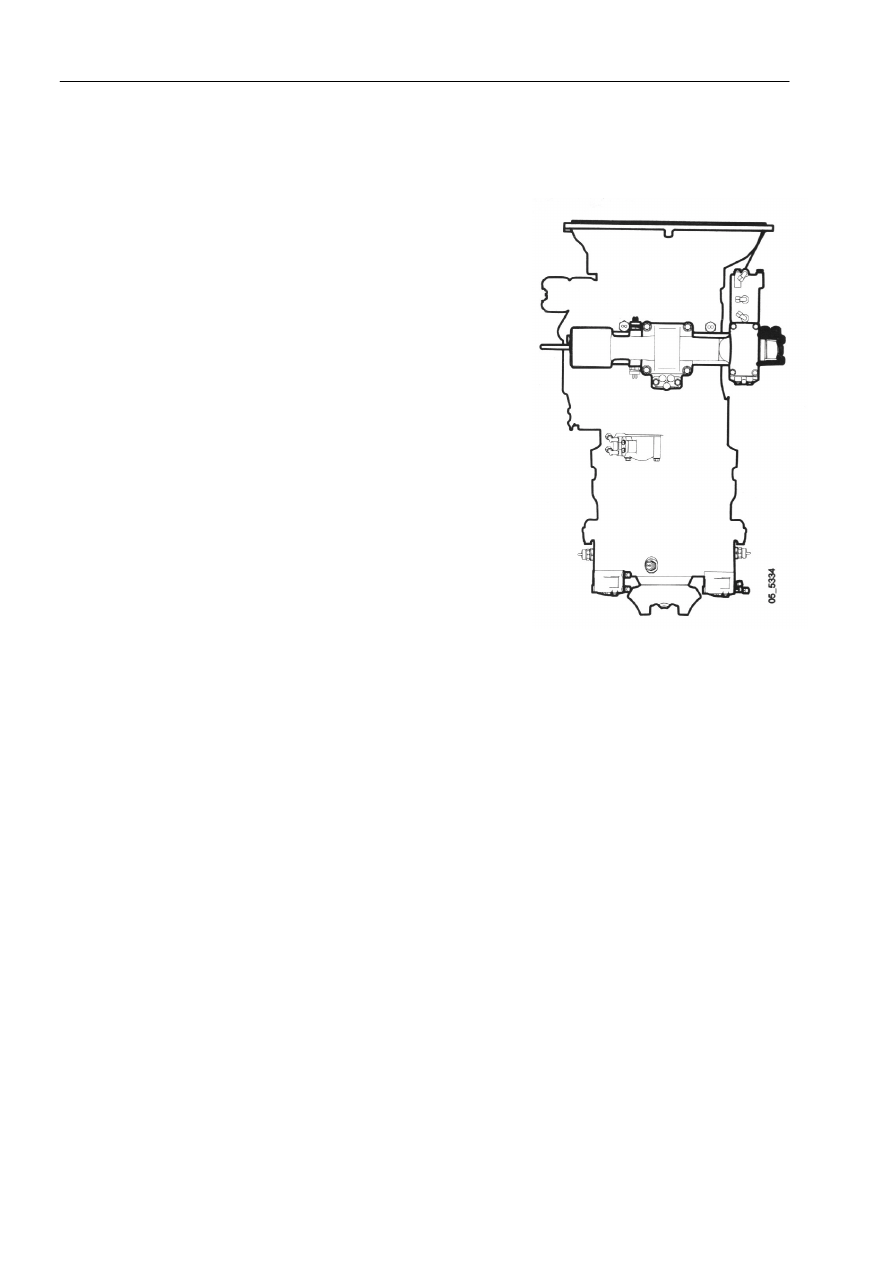

Замена цилиндра поперечного хода


Для демонтажа цилиндра поперечного хода
пневматическая система автомобиля не обязательно
должна находиться под давлением.

1

Включить подачу электропитания. Установить
переключатель режима передвижения автомобиля в
нейтральное положение.


2

Отключить подачу электропитания. Отсоединить
шланги от цилиндра поперечного хода.


3

Отвернуть зажимные болты и вынуть цилиндр.


4

Осуществить смазку поршня консистентной
смазкой для тормозных систем, часть № 319 308.


5

Установить новый цилиндр.


6

Подсоединить воздушные шланги.


7

Включить подачу электропитания и осуществить
проверку перемещений механизма переключения
передач с помощью тестовой программы (этап
тестирования "GEARENGA").
