Коробка передач GRS900 грузовиков Scania. Руководство - часть 10

Коробка передач



  05:03-02



13


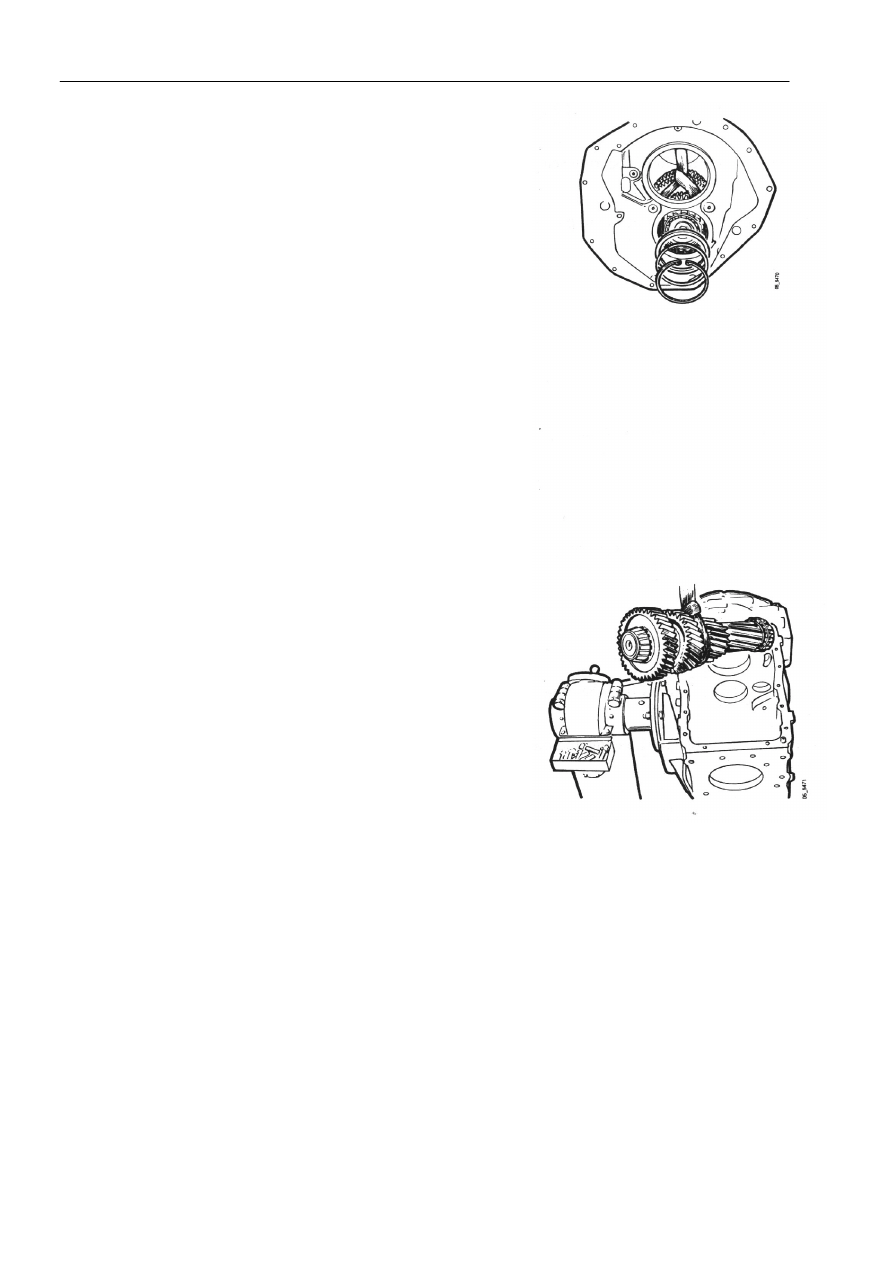

35  Обвязать подъемный строп вокруг промежуточного

вала. Снять удерживающее кольцо и прокладки.
Использовать клещи для снятия удерживающих
колец 587 585.


36  Задвинуть промежуточный вал назад и снять кольцо

подшипника.


















37  Вынуть вал.

























Коробка передач



  05:03-02



14


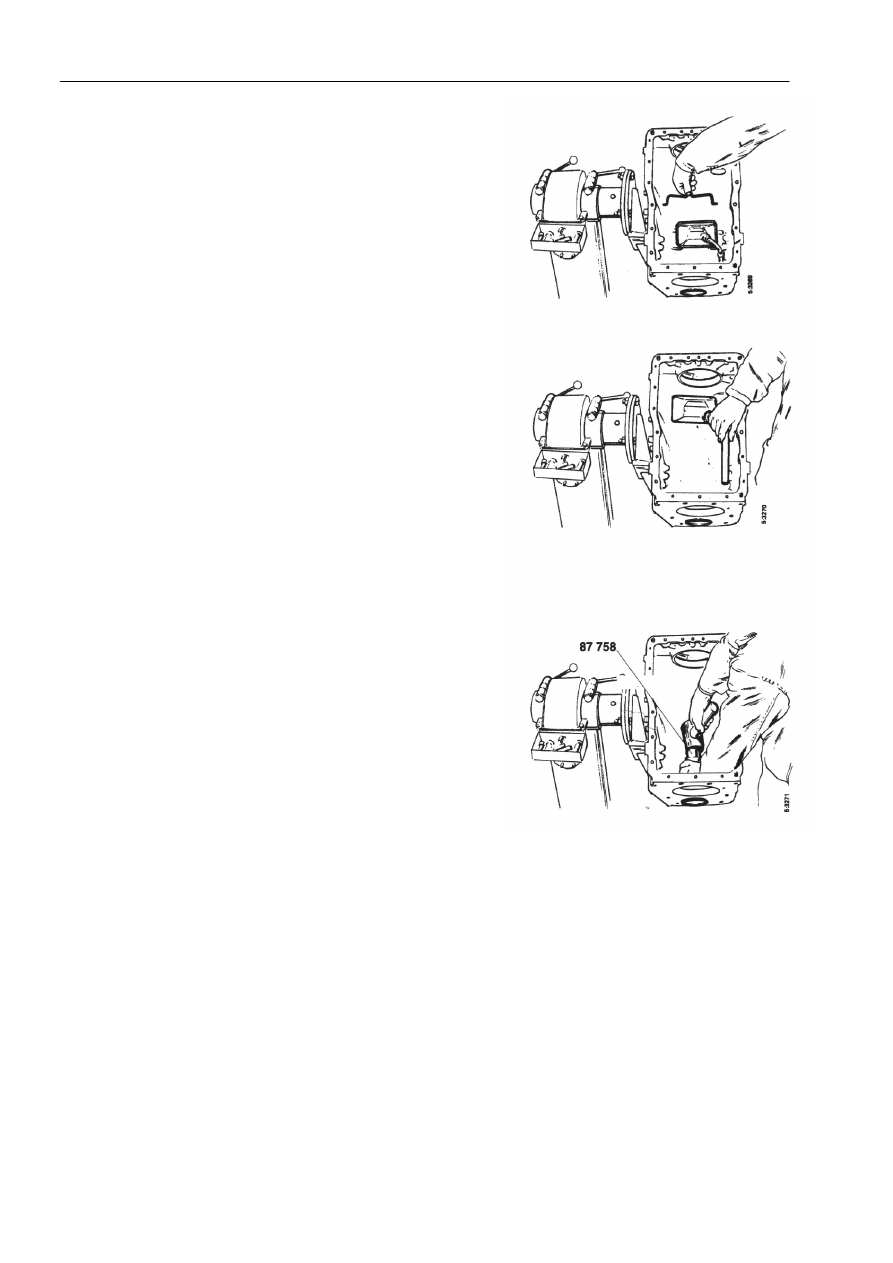

38  Снять уплотнительное кольцо, расположенное в

гнезде заднего подшипника.

Снять масляный фильтр с зажимом, распорную
втулку и уплотнительное кольцо.




















39  Извлечь наружное кольцо переднего подшипника

промежуточного вала с помощью оправки 87 758.


40  Осуществить промывку и продувку картера и

масляных магистралей.






















Первичный вал



  05:03-02



15



Первичный вал




Демонтаж



Специальные инструменты


Номер   Наименование

87 596   Ударный съемник
99 136   Полая оправка
99 141   Опорное кольцо


Другие инструменты

587 312   Клещи для снятия стопорных колец





1

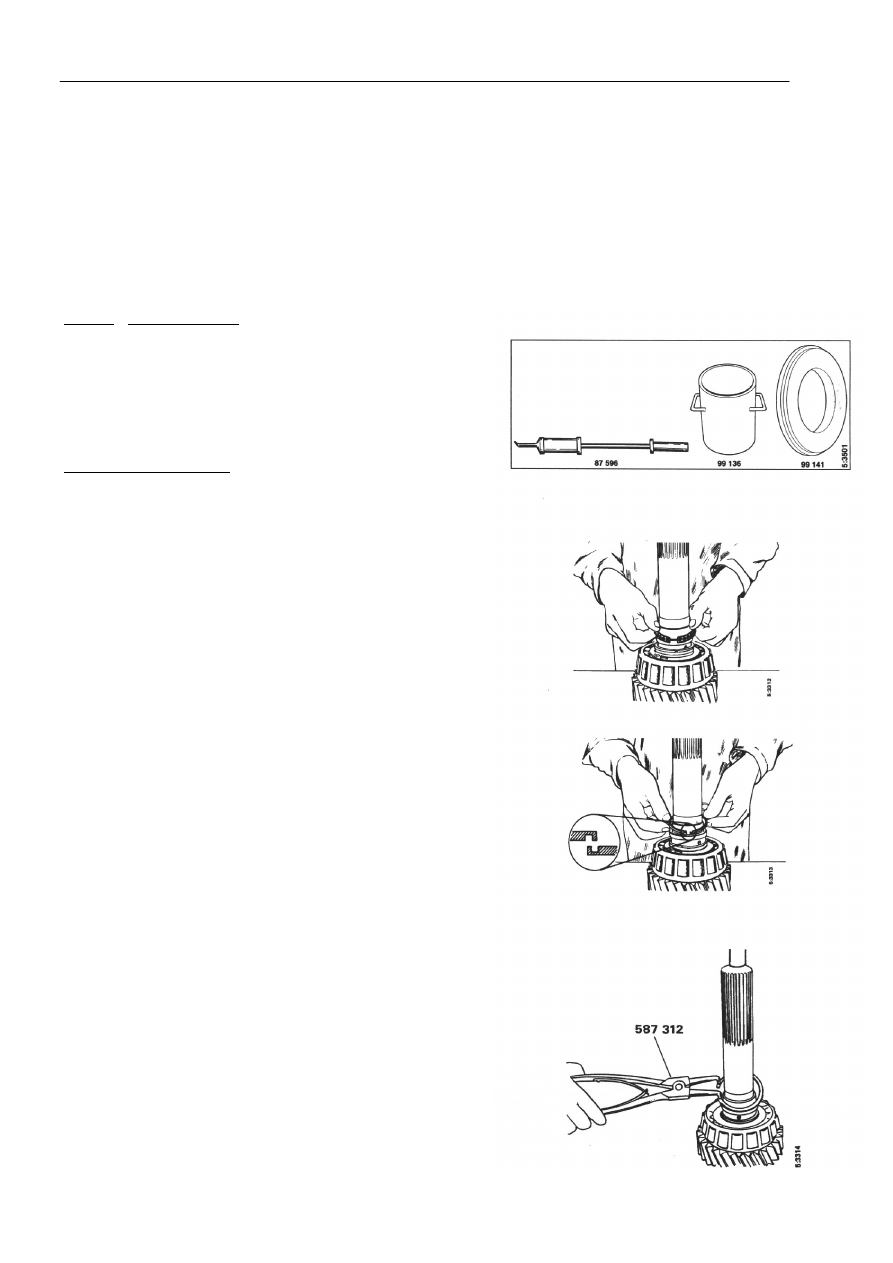

Вручную снять распорное кольцо и два поршневых
кольца.















2

Снять стопорное кольцо. Использовать клещи для
снятия стопорных колец 587 312.




Сначала, возможно, потребуется слегка  обстучать
внутреннее кольцо подшипника с помощью
оправки и молотка.





Первичный вал



  05:03-02



16


3

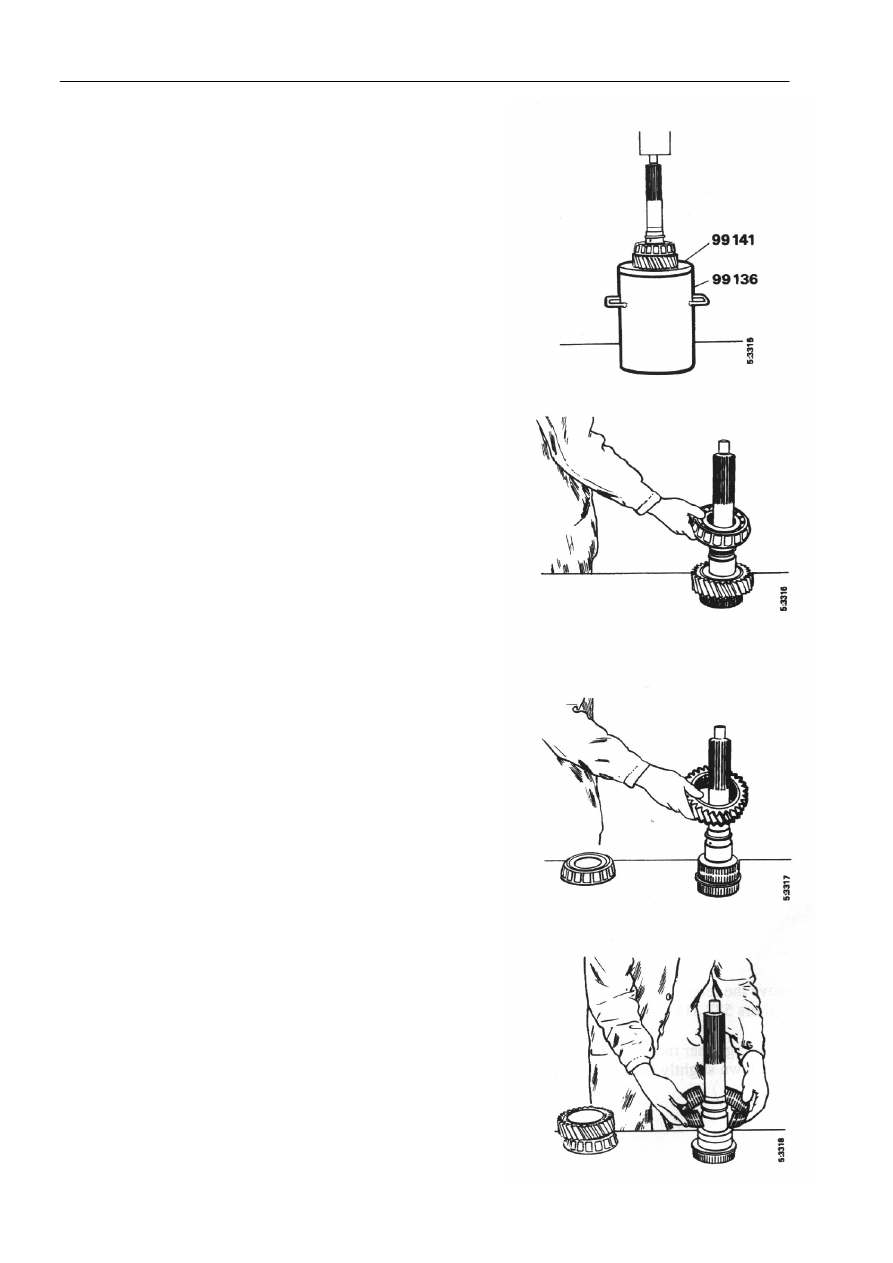

Установить вал на полую оправку 99 136 и опорное
кольцо 99 141. Выпрессовать подшипник и
шестерню.

























4

Снять подшипник и шестерню. Снять половинки
подшипника.
