Коробка передач GRS900 грузовиков Scania. Руководство - часть 2

Коробка передач



  05:03-01



5



Основная коробка передач



Основная коробка передач имеет четыре вала: первичный вал, вторичный вал,

промежуточный вал и вал передачи заднего хода. Все зубчатые колеса в коробке
передач имеют винтовые зубья.




















1

Первичный  вал коробки передач

2

Картер механизма переключения передач

3

Вторичный вал коробки передач

4

Картер избирателя механизма переключения передач

5

Масляный насос

6

Промежуточный вал

7

Вал передачи заднего хода



Первичный вал



Первичный вал закреплен на двух конических
роликоподшипниках. Передняя часть вала опирается на
переднюю плиту картера коробки передач, а задняя часть
вала опирается на переднюю часть вторичного вала. Вал
также опирается на шарикоподшипник, расположенный в
центре маховика.

Ведущая деталь синхронизатора делителя прикреплена к
валу на шлицах. Шестерня нижнего диапазона делителя на
первичном валу вращается на игольчатых подшипниках.



Вал оборудован двумя поршневыми кольцами,
расположенными позади поперечно просверленной
масляной магистрали и предназначенными для сведения к
минимуму падения давления в системе смазки. Смазка
игольчатого подшипника осуществляется через сверления
внутри вала.

Коробка передач



  05:03-01



6



Вторичный вал


Передний конец вторичного вала закреплен в коническом
роликоподшипнике первичного вала, а задний конец
закреплен в коническом подшипнике, установленном в
задней стенке картера коробки передач. Шестерни
вторичного вала закреплены с помощью игольчатых
подшипников. Шестерня повышенного диапазона
делителя закреплена в двух конических
роликоподшипниках на вторичном валу.

Синхронизирующие ведущие детали 1–3-й передач, а
также ведущая деталь ползучей передачи и передачи
заднего хода соединены с вторичным валом при помощи
шлицев. Солнечная шестерня и синхронизирующий конус
планетарной передачи располагаются на заднем конце
вторичного вала и закреплены на шлицах.

Подшипники шестерен смазываются через отверстия вала.


Промежуточный вал


Шестерни передачи заднего хода, ползучей передачи и 1-й
передачи нарезаны непосредственно на валу. Шестерни  2-
й передачи и две шестерни первичной передачи, низшего и
высшего диапазонов делителя, напрессованы и закреплены
на валу.

Промежуточный вал опирается на конические
подшипники в передней и задней стенках коробки
передач. Кулачок привода масляного насоса располагается
на переднем торце вала и нарезан непосредственно на
валу.


Вал передачи заднего хода


Вал передачи заднего хода расположен слева от
промежуточного вала. Вал надежно прикреплен к
кронштейну в картере коробки передач, а также к задней
стенке картера.

Промежуточная шестерня заднего хода, которая сообщает
вторичному валу обратное направление вращения при
включении передачи заднего хода, установлена на валу.
Шестерня закреплена на игольчатом подшипнике и
смазывается путем разбрызгивания из масляной
магистрали вала.

Синхронизатор



  05:03-01



7



Синхронизатор




Основная  коробка  передач  оборудована  тремя  синхронизаторами:  один
предназначен для 1-й передачи, другой для 2-й и 3-й передач и один - для низшего и
высшего диапазонов делителя. Ползучая передача и передача заднего хода не имеют
синхронизаторов, поэтому они оснащены только одной муфтой, которая вращается в
непосредственном  зацеплении  с  зубьями  каждой  шестерни  при  переключении
передач.

Назначением  синхронизаторов  является  быстрое  выравнивание  скорости  вращения
шестерни  конкретной  передачи  относительно  скорости  вращения  вторичного  вала.
Это означает, что промежуточный вал, первичный вал и ведомый диск сцепления, а
также  другие  шестерни  вторичного  вала  должны  соответствовать  вращению  со
скоростью, являющейся правильной для конкретной включенной передачи.




































Синхронизатор



05:03-01



8

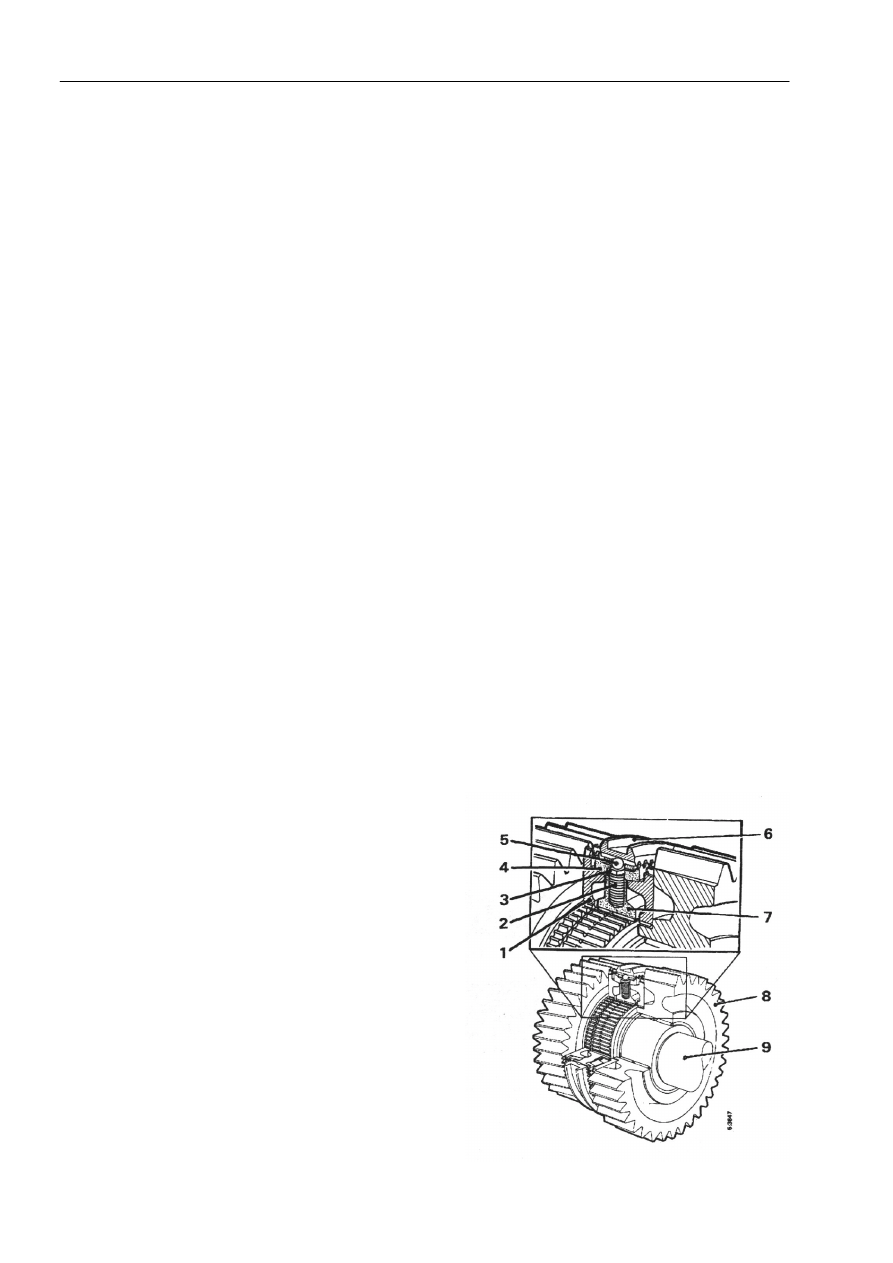

Односторонний синхронизатор



Синхронизаторы для делителя и 2-й и 3-й передач представляют собой односторонний
синхронизатор. Ведущая деталь с запорным роликом, плунжером и пружиной, а также муфтой и
запорным конусом располагаются непосредственно на вторичному валу.

Эти детали всегда вращаются с той же скоростью, что и вторичный вал. Однако,
синхронизирующие конусы соединены с  шестерней вторичного вала каждой передачи с помощью
шлицевого соединения.

Муфта имеет шлицы на внутренней поверхности и может перемещаться на ведущей детали.
Шлицы муфты имеют запорную часть, которая совпадает с зубьями синхронизирующего конуса
для удержания передачи в нужном зацеплении в момент приложения крутящего момента через
механизм переключения передач.

Муфта имеет внутренний паз для запорных роликов. Запорные ролики имеют двойное назначение,
они служат для удержания муфты в нейтральном положении и для вдавливания запорного конуса
в синхронизирующий конус в начале синхронизации для приведения в соответствие скорости
вращения шестерни к скорости вращения вала.

Синхронизирующий конус имеет шлифованную фрикционную поверхность с серповидной
маслосгонной канавкой, проточенной в поверхности конуса. Запорный конус имеет фрикционную
поверхность с газопламенным напылением с маслосгонной резьбой на поверхности конуса.

Запорный конус и синхронизирующий конус имеют заостренные кнаружи шлицы, т.е. запорные и
синхронизирующие зубья. Запорный конус имеет четыре наружных захвата, которые совпадают с
соответствующими выступами ведущей детали.

Выступы ведущей детали слегка шире захватов запорного конуса. Поэтому становится возможным
небольшой поворот запорного конуса так, чтобы зубья муфты и синхронизирующего конуса не
совпадали, действуя в виде запора. Это означает, что шестерня не может войти в зацепление до
того момента, как муфта и синхронизирующий конус не начнут вращаться с одинаковой
скоростью.



1

Синхронизирующий конус

2

Пружина

3

Плунжер

4

Запорный конус

5

Запорный ролик

6

Муфта

7

Ведущая деталь

8

Шестерня

9

Вторичный вал












Односторонний синхронизатор
