Коробка передач GR900 грузовиков Scania. Руководство - часть 24

Коробка передач



  05:02-02



71



Установка крышки с механизмом переключения
передач и опоры рычага механизма переключения
передач



Специальные инструменты


Номер   Наименование

99 193   Подъемное приспособление














1

Установить направляющие штифты.




2

Установить подъемное приспособление 99 193.
Установить прокладку. Осуществить подъем
крышки с механизмом переключения передач,
следя за тем, чтобы вилки механизма переключения
находились в правильном положении и установить
на коробку передач.








3

Установить крепежные болты, оставив отмеченные
отверстия пустыми. Затянуть болты.

Крутящий момент затяжки составляет 47 Нм.





Коробка передач



  05:02-02



72

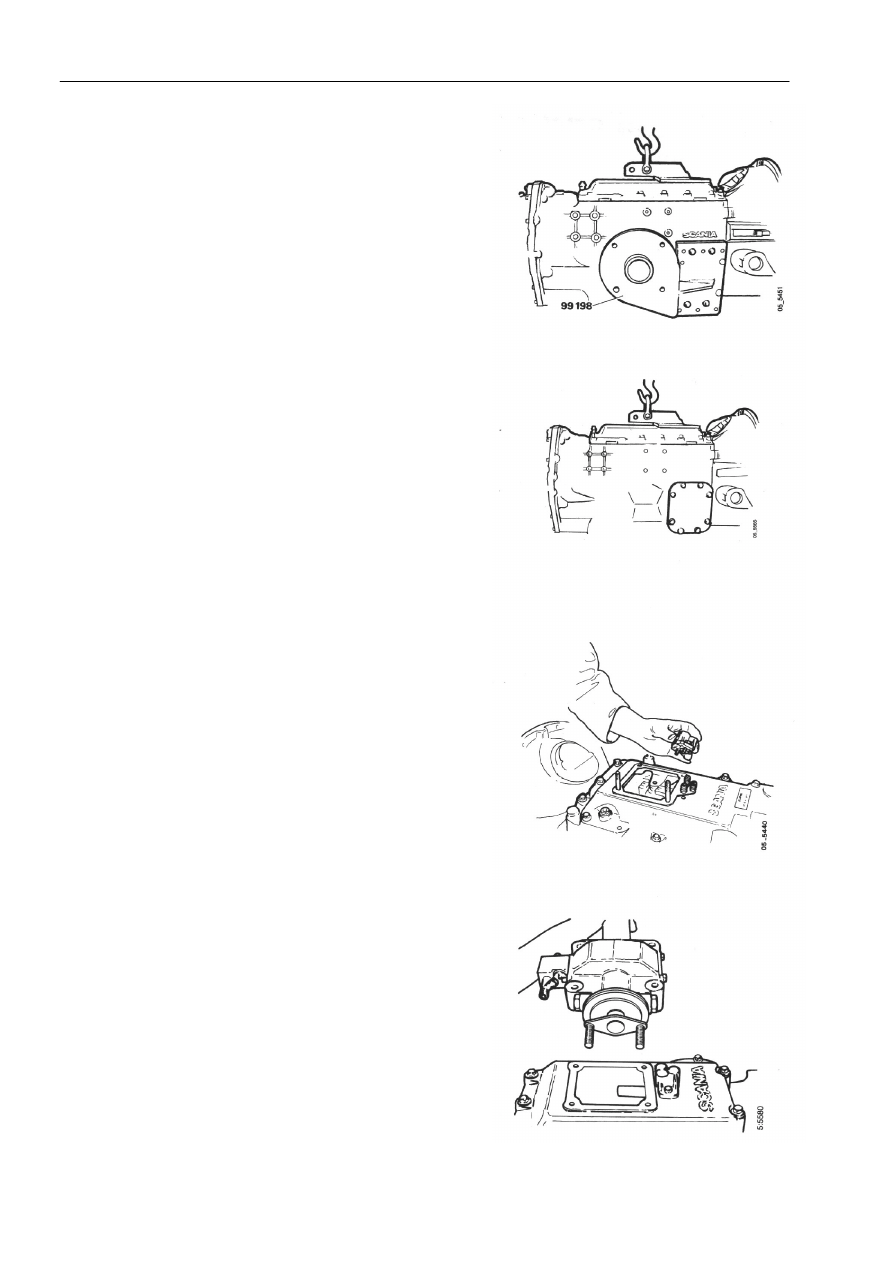

4

Опустить коробку передач со стенда.


5

Снять зажим 99 198 с коробки передач.








6

Установить прокладку и боковой кожух или
механизм отбора мощности. Уплотнить два
сквозных болта герметизирующим составом 584
010.


7

Снять подъемное приспособление 99 193.








8

Установить три фиксатора с их пружинами, затем
установить кожух. Затянуть болты кожуха.




Крутящий момент затяжки составляет 26 Нм.










9

Установить опору рычага механизма переключения
передач с новой прокладкой.




Крутящий момент затяжки составляет 47 Нм.


10  Подсоединить воздушные шланги и

электропроводку.


11  Установить новый масляный фильтр. В грузовых

автомобилях, оборудованных системой охлаждения
масла, сначала должна устанавливаться распорная
деталь.



Электрическая схема и схема подачи сжатого воздуха



  05:02-02



73



Электрическая схема и схема подачи сжатого

воздуха




























       Воздушная магистраль, под давлением / без давления

      Воздушная магистраль, под давлением

      Электрический кабель






1

Вторичный вал

2

Датчик определения скорости работы двигателя

3

Устройство защиты от превышения допустимого числа оборотов

4

Стык

5

Переключатель диапазонов

6

Воздушный рессивер

7

Вилка механизма переключения

8

Клапан нейтрального положения

9

Два цилиндра диапазонов передач с одним контрольным клапаном.




Спецификации



  05:02-02



74



Спецификации



Передаточные числа


Диапазон повышенных передач  ...............................................    4,38
Диапазон пониженных передач ................................................  16,42
Ползучая передача  .....................................................................  16,86
1.....................................................................................................  10,10
2.....................................................................................................  7,10
3.....................................................................................................  5,09
4.....................................................................................................  3,75
5.....................................................................................................  2,69
6.....................................................................................................  1,89
7.....................................................................................................  1,36
8.....................................................................................................  1,00



Осевой зазор


Вторичный вал  ...........................................................................  0,03-0,09 мм

Промежуточный вал  ..................................................................  0,08-0,15 мм



Объем рабочей жидкости


Коробка передач + фильтр  ........................................................   14,9 + 0,5 л

Коробка передач с замедлителем + фильтр .............................   16,5 + 0,5 л

Механизм отбора мощности EG601

........................



+ 1,1 л

 EG611 .........................



+

0,6

л

 EG621 .........................



+

1,1

л




Контрольные измерения


Маслопровод, первичный вал, контрольные размеры  ...........   21,5 мм
