13

Руководство по ремонту

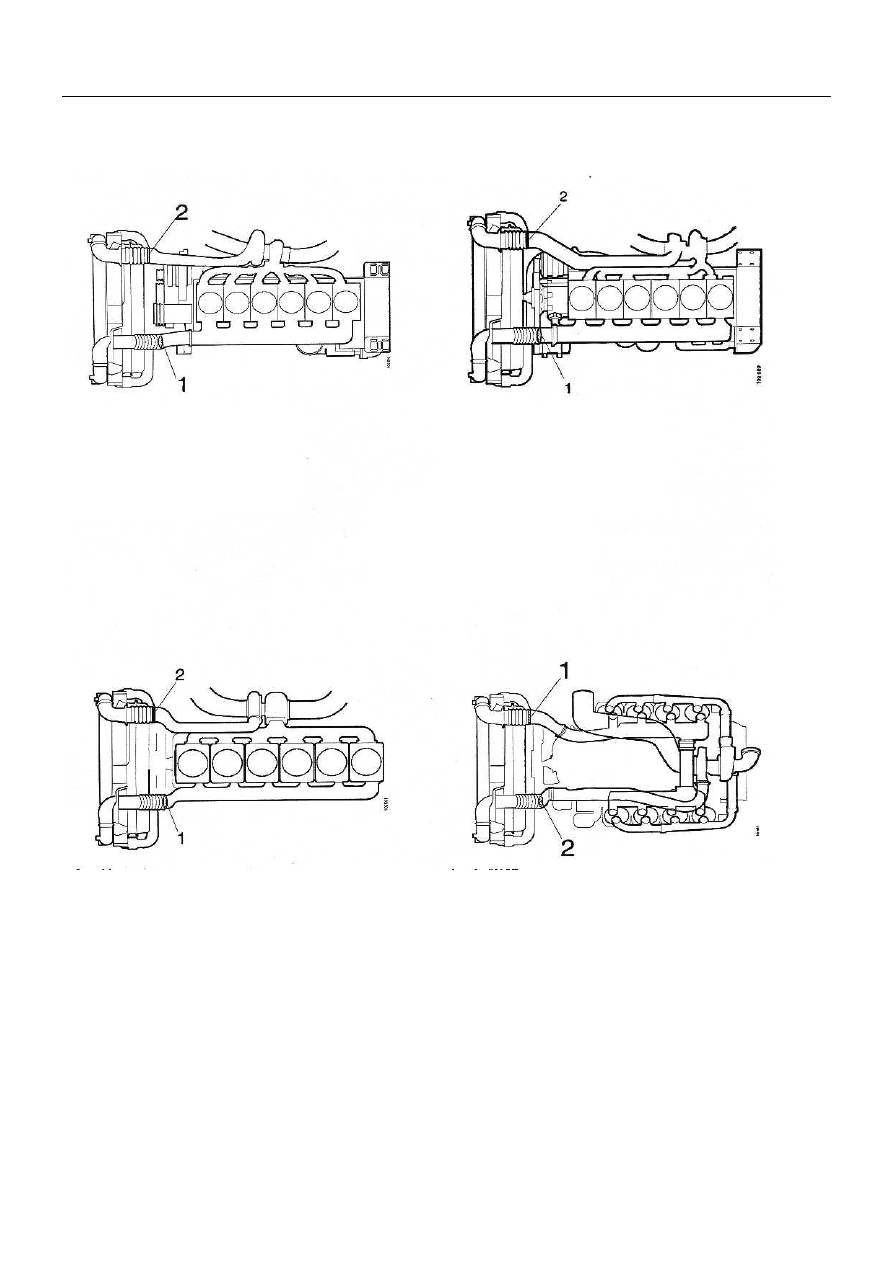

Подсоединение испытательного оборудования
ко всем типам двигателей














1. Крышка

1. Крышка

2. Крышка с воздушным соединением

2. Крышка с воздушным соединением

Подсоединение к двигателю DSC9

Подсоединение к двигателю DSC11





















1. Крышка

1. Крышка

2. Крышка с воздушным соединением   2. Крышка с воздушным соединением
Подсоединение к двигателю DSC12

Подсоединение к двигателю DSC14





02:01-05

14

Руководство по ремонту

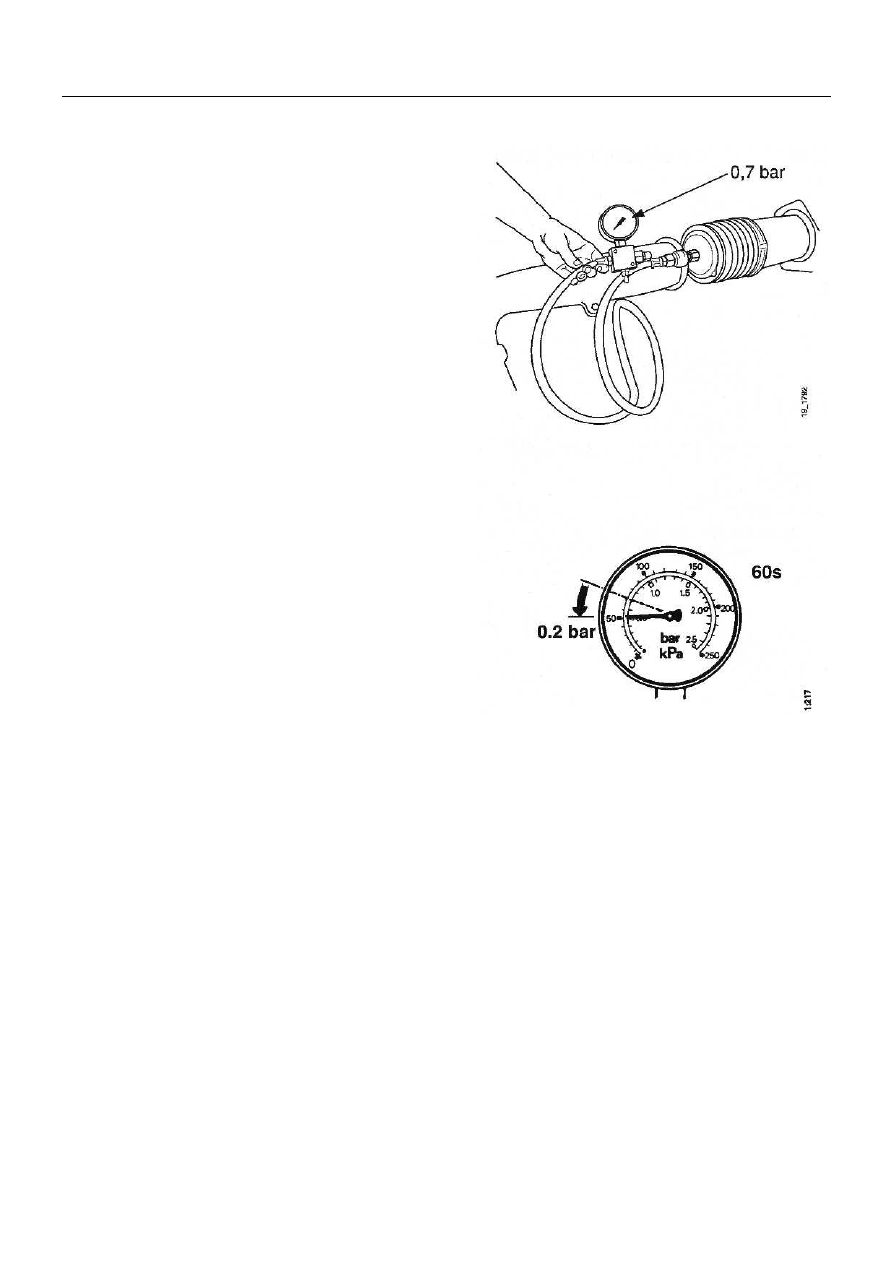

Проверочное нагнетание давления



1.  Подведите от постороннего источника сжа-

тый воздух к испытательному оборудова-
нию и повысьте давление в системе надду-
вочного воздуха до 0,7 бар.
















2.  Давление не должно упасть более, чем на

0,2 бар за 60 сек.



3.  Если падение давления превышает указан-

ную величину, необходимо выявить причи-
ну и устранить её.
Может пригодиться аэрозоль для обнаруже-
ния утечек.





02:01-05

15

Руководство по ремонту

Проверка трубопроводов


Убедитесь в отсутствии трещин в деталях впускной
системы, не подвергающихся проверке нагнетанием
давления.






Звукопоглотитель


Для проверки звукопоглотителя в работе см. Раздел
10 Заводского руководства, буклет 10:05-04 "Тор-
моз-замедлитель и ограничитель выхлопа белого
дыма", т.к. звукопоглотитель регулируется блоком
управления тормоза-замедлителя.

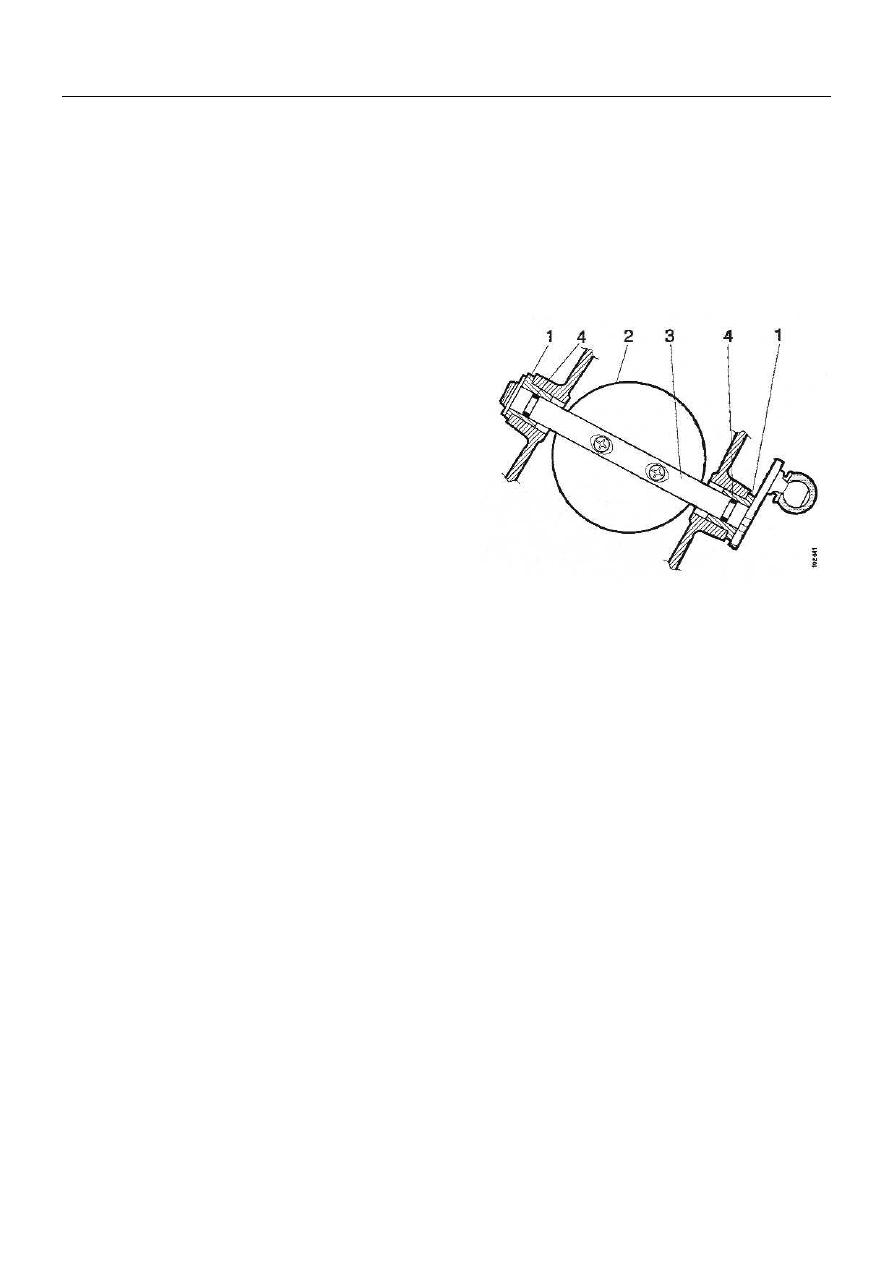

Вал звукопоглотителя установлен на втулках и изо-
лирован кольцевыми уплотнениями. Устранение
люфта или протечки осуществляется путем замены
втулок и кольцевых уплотнений.


1 Втулка
2 Звукопоглотитель
3 Вал звукопоглотителя
4 Кольцевое уплотнение
