Система охлаждения грузовиков Scania. Руководство - часть 15



57

Насос системы охлаждения



Насос системы охлаждения



Снятие



1.  Слейте  жидкость  из  системы  охлаждения,  см.  Раздел

“Слив жидкости из системы охлаждения”.



2.  Откиньте кабину.



3.  Снимите  шланг  охлаждающей  жидкости,  кронштейн

кольца вентилятора и освободить натяжитель ремня.



4.  Снимите насос системы охлаждения.





Установка



1.  Установите  насос  системы  охлаждения,  не  повредив

прокладку.



2.  Установите  приводной  ремень,  кронштейн  кольца

вентилятора и шланг охлаждающей жидкости.



3.  Опустите кабину.



4.  Наполните  систему  охлаждения,  см.  Раздел  “Напол-

нение системы охлаждения”.





Проверка


Очистите все детали и проверьте:


•

Уплотняющая поверхность, обращённая к блоку двигате-
ля, должна быть плоской.



•

Подшипники  должны  вращаться  свободно,  шарики  и
кольца не должны быть повреждены.





58

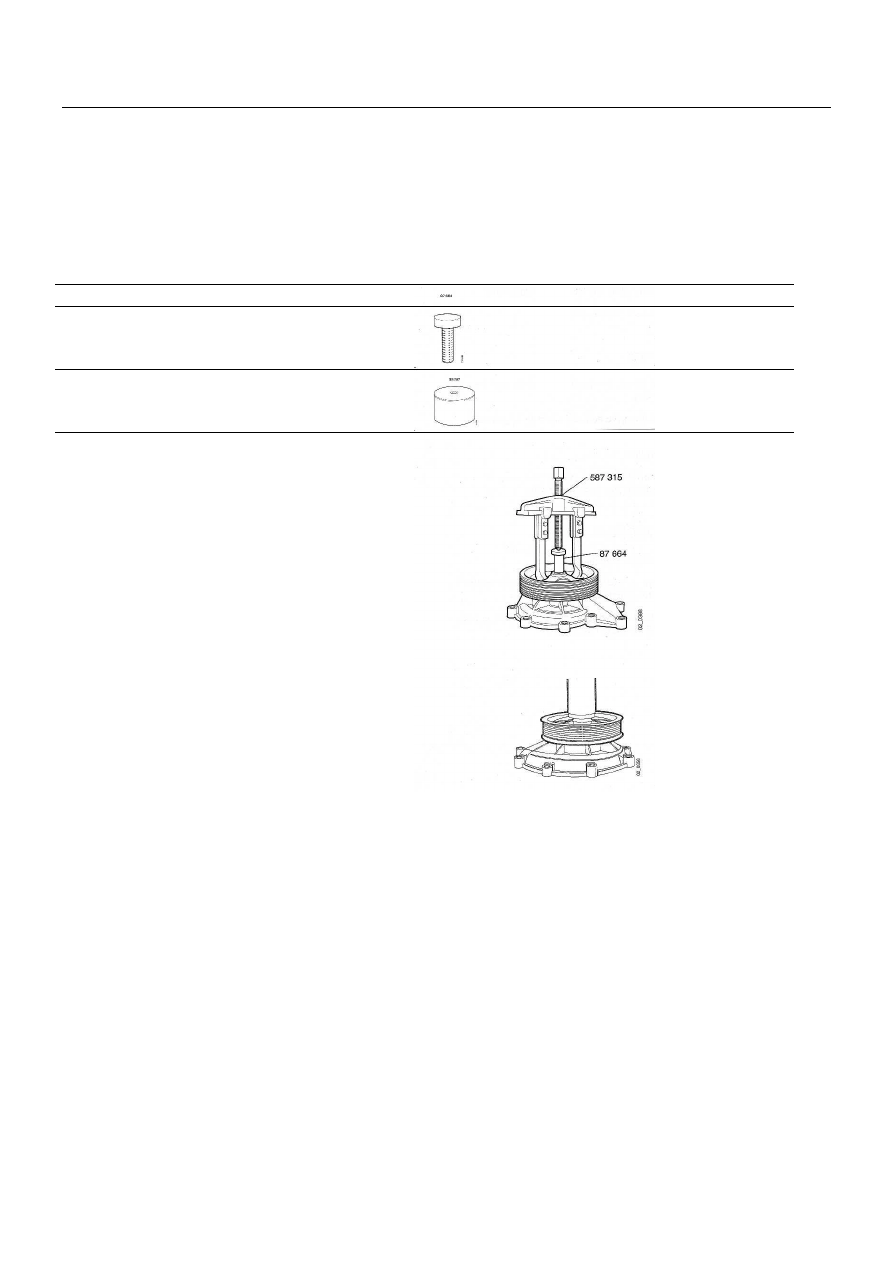

Шкив



Шкив



Замена


Специальные  инструменты

№

Описание

Иллюстрация

Панель инструментов

587 315

Съёмник



ХА3

87 664

Оправка



 G2

98 257

Оправка



 G2




Описание


1.  Снимите шкив с помощью съёмника 587 315

и оправки 87 664.







2.  Запрессуйте шкив заподлицо с торцевой

поверхностью вала.



Примечание:  При  запрессовке  шкива  оправка  98  257
должна  располагаться  на  насосе  14  л  двигателя между
центром насосного  колеса и поверхностью стола прес-
са.





59

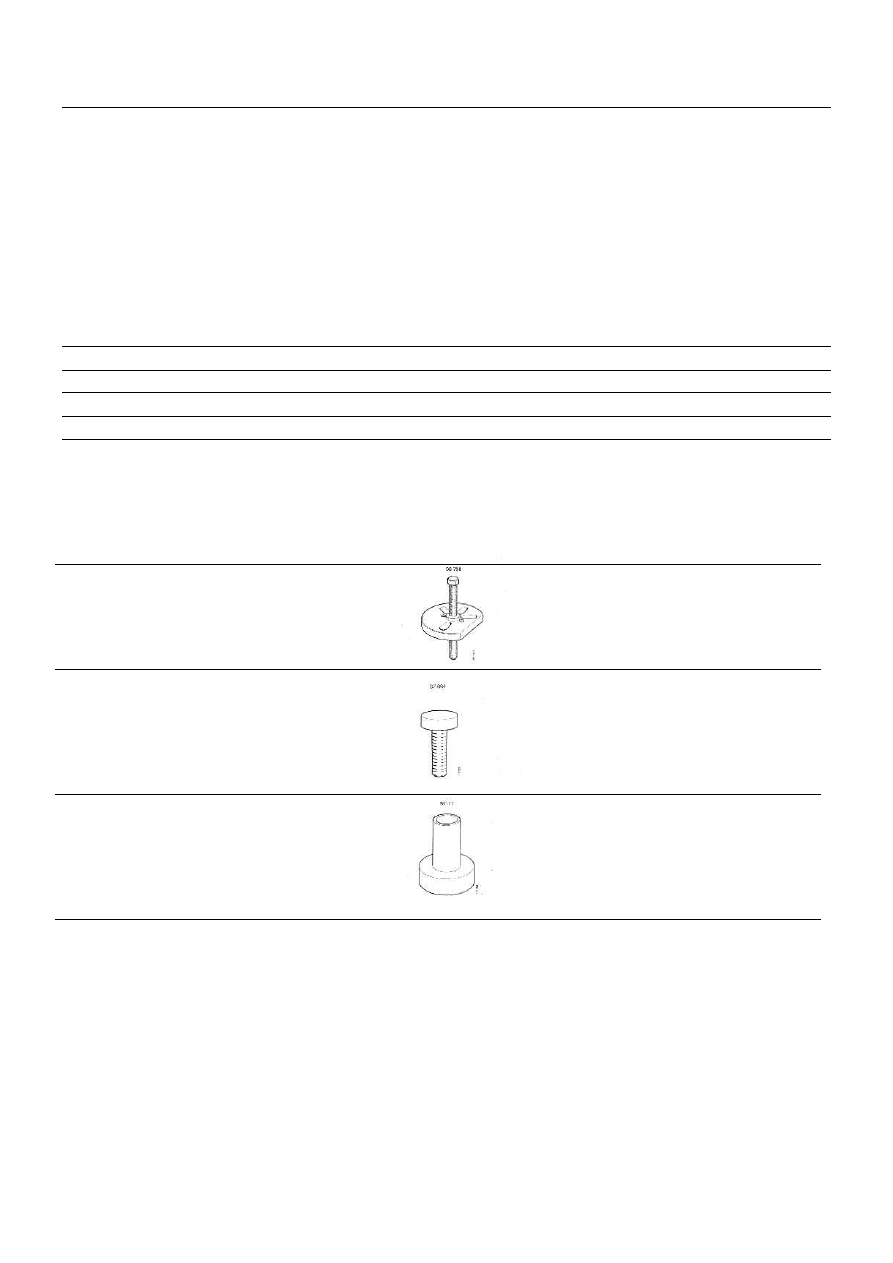

Насос системы охлаждения



Уплотнение




Замена


Спецификации

Расстояние между уплотняемой поверхностью корпуса насоса и торцевой поверхностью  ва-
ла рабочего колеса


9 л двигатель 9,35

– 9,75 мм

11 л двигатель 13,3

– 13,7 мм

12 л двигатель 13,3

– 13,7 мм

14 л двигатель 13,3

– 13,7 мм




Специальные  инструменты

№

Описание

Иллюстрация

Панель инструментов

98 736

Съёмник







АМ2

87 664

Оправка






 G2

99 117

Оправка






 D4






60

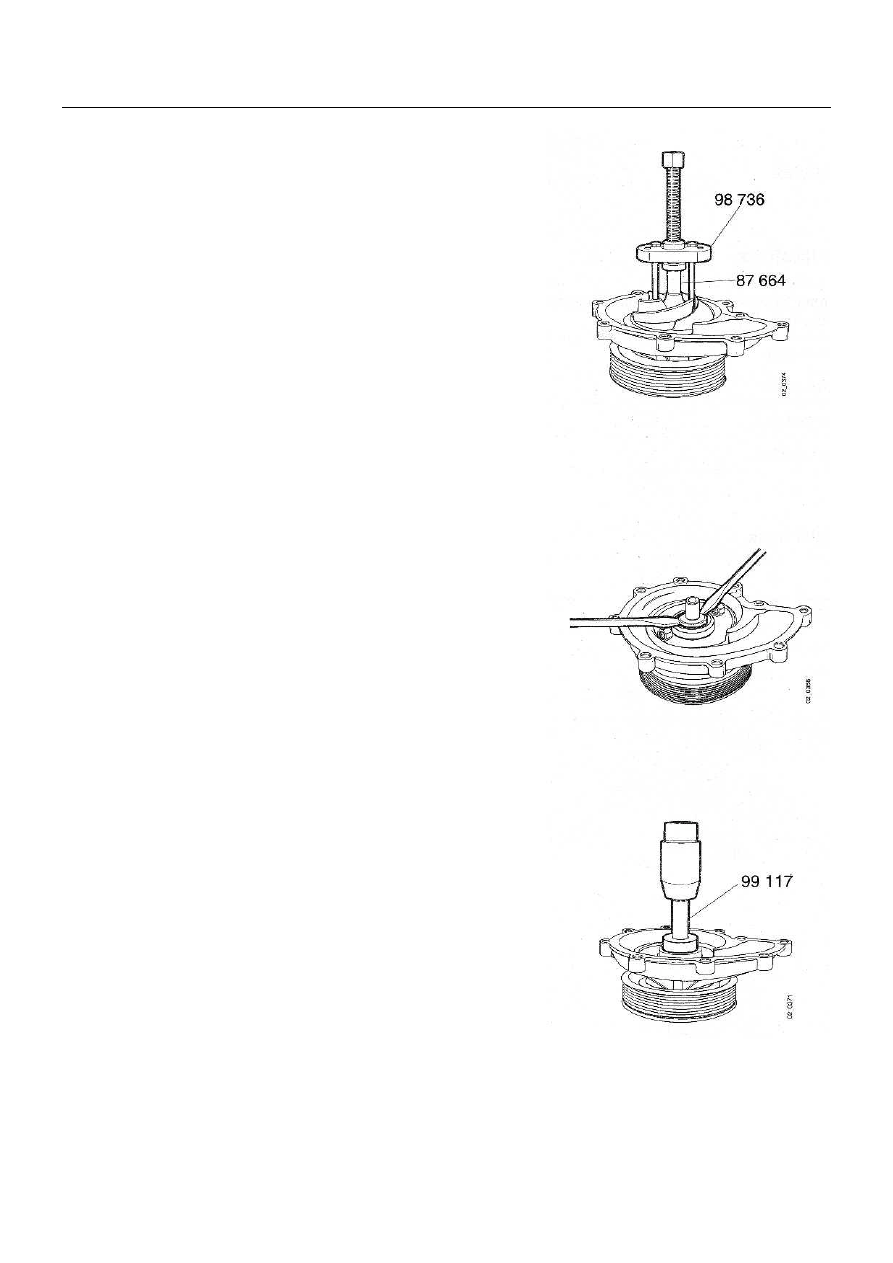

Насос системы охлаждения




Описание


1.  Снимите рабочее колесо с помощью съёмника 98 736

и оправки 87 664.
















2.  Ослабьте  старое  уплотнение,  подняв  его  используя  в

качестве рычага две отвёртки и подушку амортизатора.


Примечание:  Не  повредите  уплотняющую  поверхность
корпуса насоса.










3.  На  11  л,  12  л  и  14  л  двигателях  применяйте  Loctite

270,  покрывая  тонким  слоем  уплотняющую  поверх-
ность между корпусом насоса и уплотнением.



4.  Запрессуйте  новое  уплотнение  при  помощи  оправки

99 117.



ВНИМАНИЕ!  Очень  важно  использовать  именно  оправку
99 117, т.к. она обеспечивает правильный предварительный
натяг фиксирующей пружины уплотнения.
