Система охлаждения грузовиков Scania. Руководство - часть 7



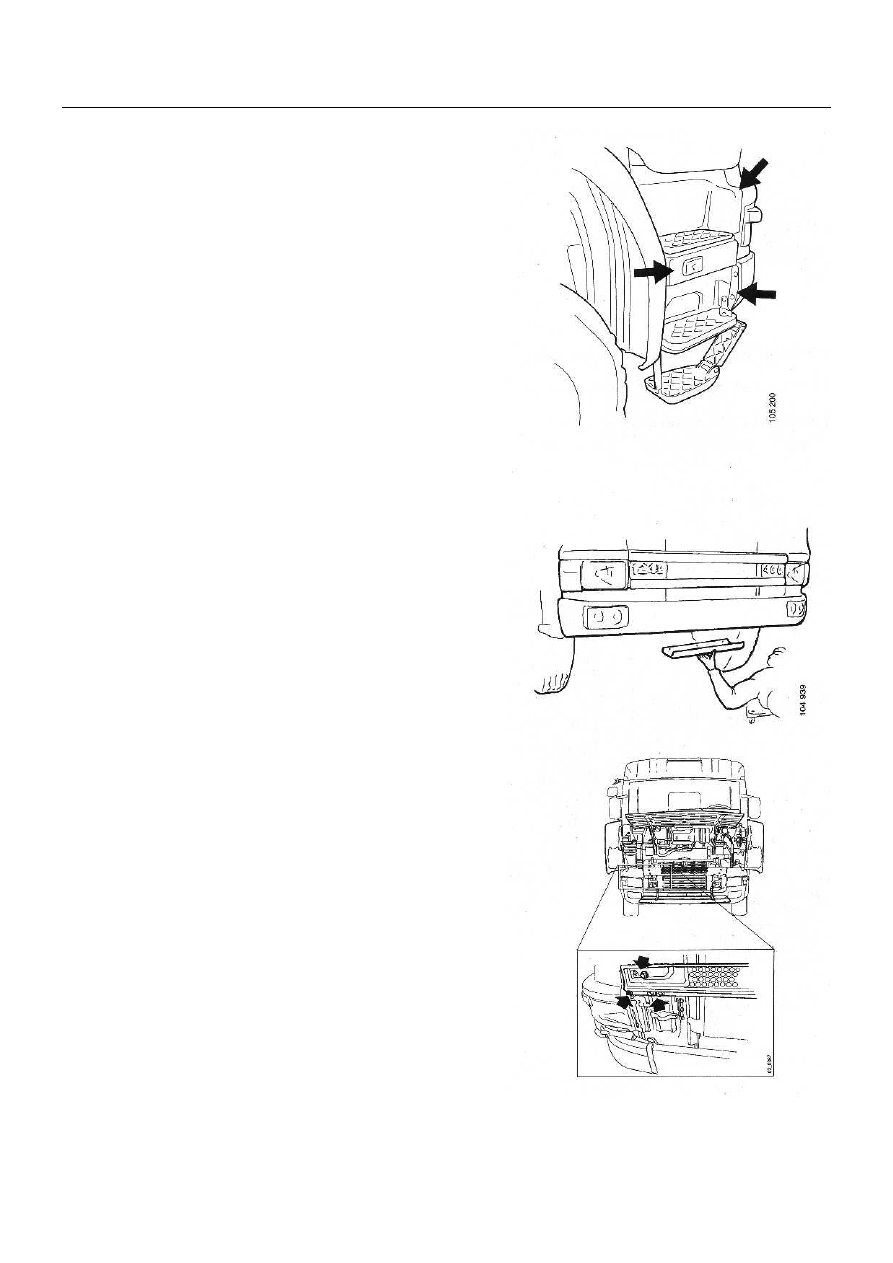

25

Радиатор




6.  Разъедините  соединения электрической про-

водки фар, чтобы провода можно было полно-
стью растянуть.



7.  Опустите кабину. Не закрывайте панели решёт-

ки.



8.  Открепите шланг омывателя лобового стекла от

обратного клапана, который находится за левым
углом кабины.



9.  Снимите пластиковые накладки со ступенек и

бампера.









10. Снимите оградительную пластину нижнего

радиатора.











11. Снимите центральную переднюю решётку.






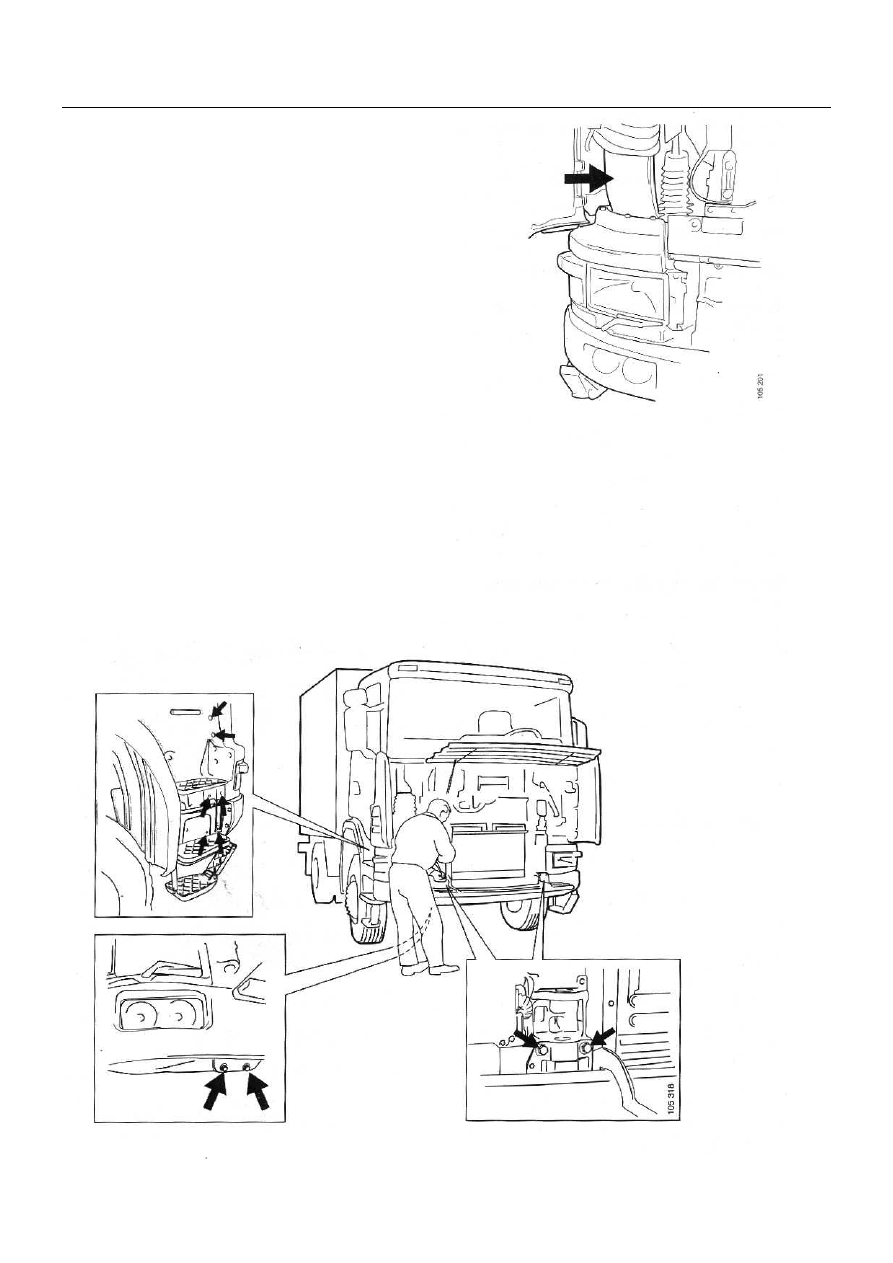

26

Радиатор


12. Отсоединить входную трубку воздушного фильтра от

пластиковой крышки над фарой.













13. Снимите крышку бачка омывателя.

14. Поставьте подъемный стол под бампером.

15. Снимите все болты бампера и опустите его вместе с ко-

жухами фар.






27

Радиатор


16. Открепите соединения насоса омывателя.

17. Отведите бампер в сторону.













18. Снимите щитки  рециркуляции.









19. Отсоедините охладитель наддувочного воздуха от

верхних кронштейнов, чтобы можно было протолк-
нуть его назад.


20. Открепите радиатор кондиционера, пропустите его

под стабилизатором поперечной устойчивости и
прислоните  к верхней панели решётки.








21. Снимите охладитель наддувочного воздуха.

22. Снимите радиатор.




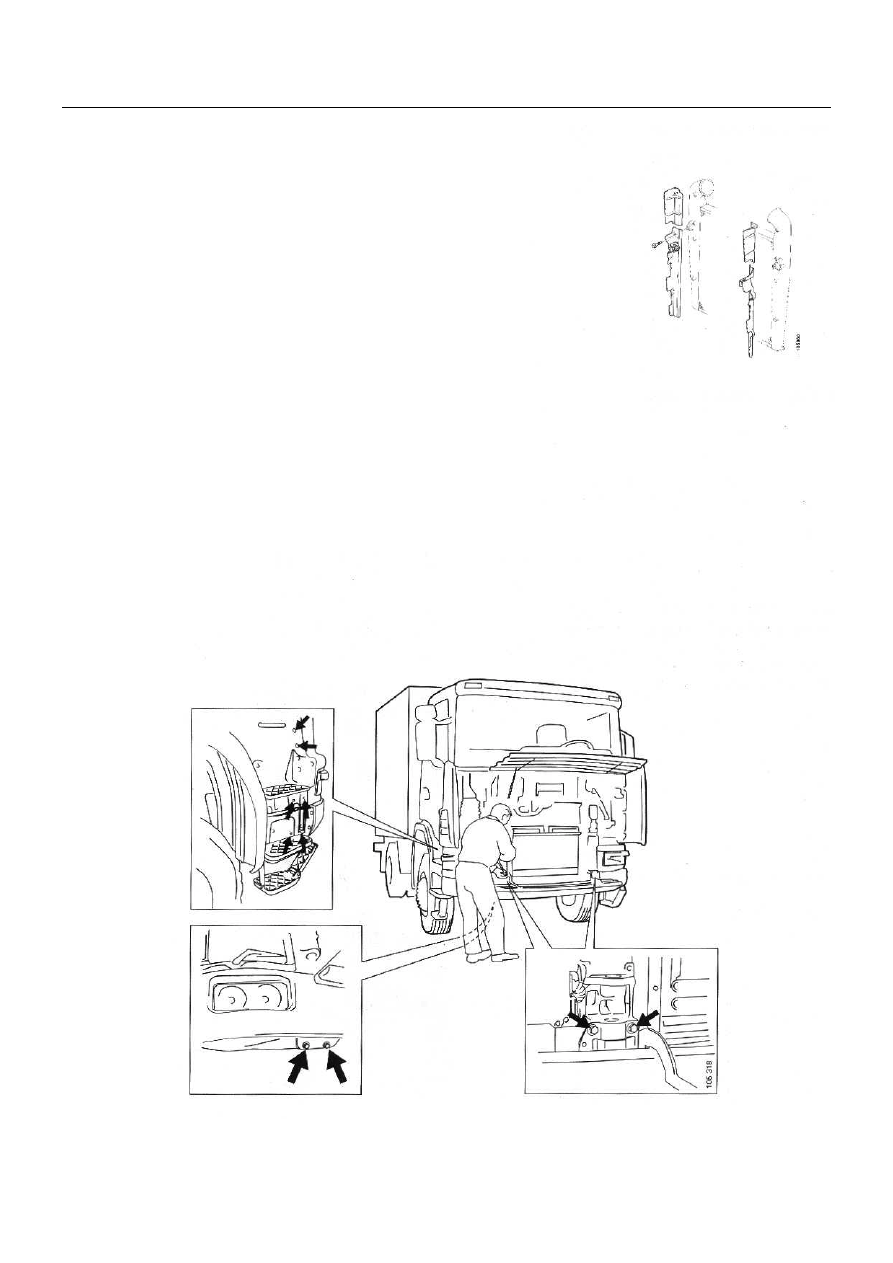

28

Радиатор



Установка радиатора


Описание

1.  Установите радиатор.



2.  Поставьте новое уплотнение.



3.  Установите охладитель наддувочного воздуха.



4.  Установите щитки рециркуляции и радиатор кондиционера.







5.  Подготовьте к установке бампер с кожухами фар.



6.  Подключите соединения насоса омывателя.



7.  Поднимите бампер и зафиксируйте его всеми болтами.
