Wiring diagrams WD•9

WD•10 Wiring diagrams

Wiring diagrams WD•11

WD•12 Wiring diagrams

Fuses for 1985 models

Fuse Rating Circuit

1 10A Automatic climate control (ACC)

2 10A Cruise control, electric mirrors
3 10A Seat belt warning light, seat belt

lock lights and reading lights

4 3OA Air conditioning
5 10A APC system
6 3OA Heater blower
7 10A Headlight wipers and horn
8 15A Wash/wipe
9 25A Cigar lighter and reversing lights

10 15A Heated seats
11 3OA Electric windows and sunroof
12 15A Direction indicators
13 10A Instruments, voltmeter, etc.
14 2OA Fuel pump
15 — Spare
16 10A Central locking and interior light delay
17 10A Voltmeter, etc., ACC, clock
18 2OA Heated rear window
19 15A Radio

20 3OA Radiator fan
21 10A Interior lighting
22 15A Hazard warning lights
23 25A Horn
24 15A Stoplights
25 15A Headlight dipped beam
26 15A Headlight dipped beam
27 15A Headlight full beam
28 15A Headlight full beam
29 10A Sidelights
30 10A Side lights and instrument lighting
31 15A Driving lights
32 15A Rear fog lights

Fuses for 1986 models

Fuse Rating Circuit

1 10A Automatic climate control (ACC)
2 10A Cruise control, electric mirrors

3 10A Seat belt warning light, seat belt

lock lights and reading lights

4 3OA Air conditioning
5 10A APC system
6 3OA Heater blower
7 10A Headlight wipers and horn
8 15A Wash/wipe
9 25A Cigar lighter and reversing lights

rear electric windows and sunroof

10 15A Heated seats
11 3OA Electric windows and sunroof

15A Direction indicators

13 10A Instruments, voltmeter, etc.
14 2OA Fuel pump
15 10A Extra foglights
16 10A Central locking and interior light delay
17 10A Voltmeter, etc., ACC, clock
18 3OA Heated rear window
19 15A Radio

20 3OA Radiator fan
21 10A Horn
22 15A Hazard warning lights
23 25A Engine cooling fan
24 15A Stoplights
25 15A Headlight dipped beam RH
26 15A Headlight dipped beam LH
27 15A Headlight full beam RH
28 15A Headlight full beam LH
29 10A Sidelights
30 10A Side lights and instrument lighting
31 15A Driving lights
32 15A Rear fog lights

Fuses for later models - typical

Fuse Rating Circuit

1 5A Automatic climate control (ACC)

2 10A Cruise control, electric mirrors
3 10A Seat belt warning light, seat belt

lock lights and reading lights

4 5A Airbag
5 10A APC system
6 3OA Heater blower
7 10A Headlight wipers and horn
8 2OA Wash/wipe
9 25A Cigar lighter and reversing lights

rear electric windows and sunroof

10 25A Heated seats
11 25A Electric windows and sunroof
12 15A Direction indicators
13 10A Instruments, voltmeter, etc.
14 2OA Fuel pump
15 5A Electronic throttle actuator
16 15A Central locking and interior light delay
17 10A Voltmeter, etc., ACC, clock
18 3OA Heated rear window
19 15A Radio

20 3OA Radiator fan
21 25A Electronic throttle actuator and horn
22 15A Hazard warning lights
23 5A Data link connectors, engine and

car electronics

24 15A Stoplights
25 3OA Electric seat LH
26 3OA Electric seat RH
27 10A Radio, shift lock
28 10A Heated lambda probe
29 15A Sidelights
30 10A Side lights and instrument lighting
31 15A Driving lights
32 15A Rear fog lights

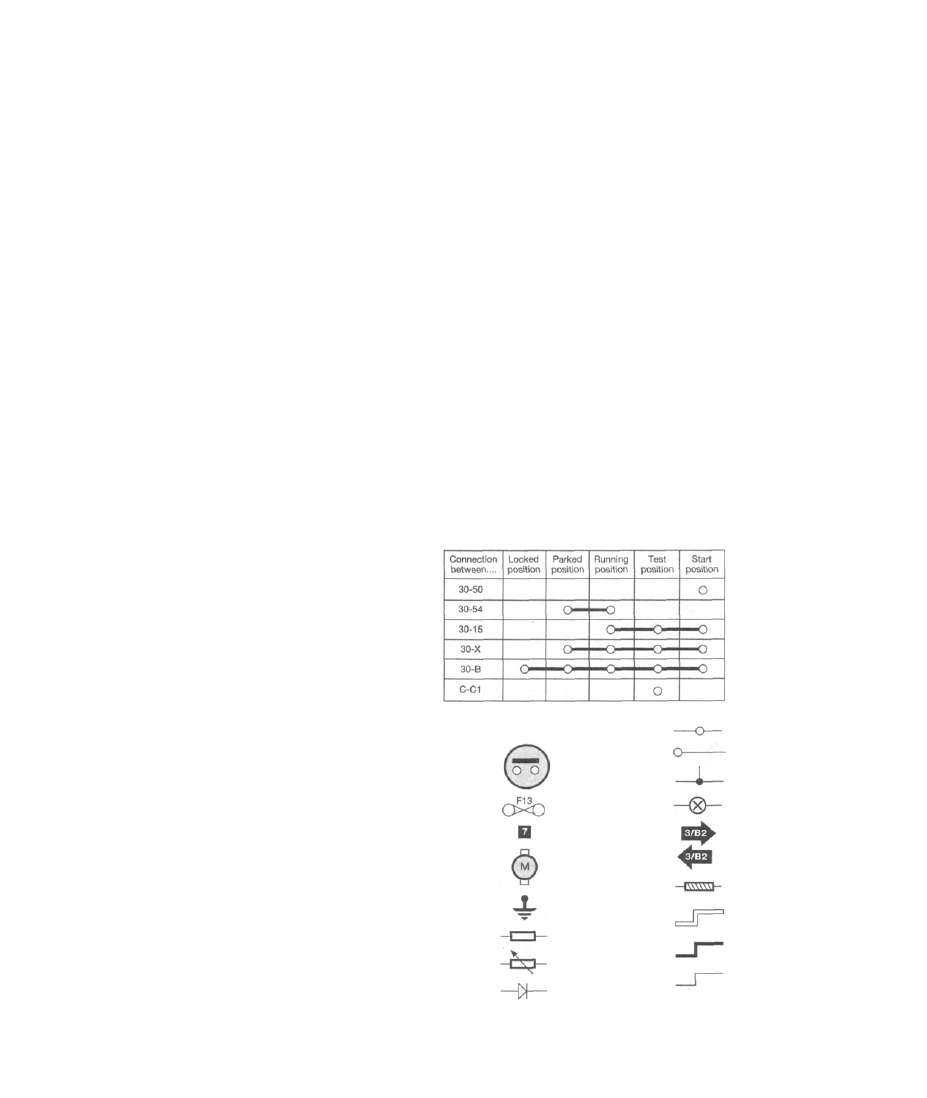

Ignition switch function

Key to symbols

Switch

Fuse

Item no.

Pump/motor

Earth

Resistor

Variable
resistor

Diode

In-line connector

Termination
connector

Connecting wires

Bulb

Connection to other
circuits (e.g. diagram
3/grid location B2).
Direction of arrow
denotes current flow.

Solenoid actuator

Wire-battery positive
potential (double line)

Wire-battery negative
potential (thick line)

Wire-interconnecting
(thin line)

Fuses, ignition switch function and key to symbols
