Renault New Logan (2019 год). Руководство - часть 26





27

28

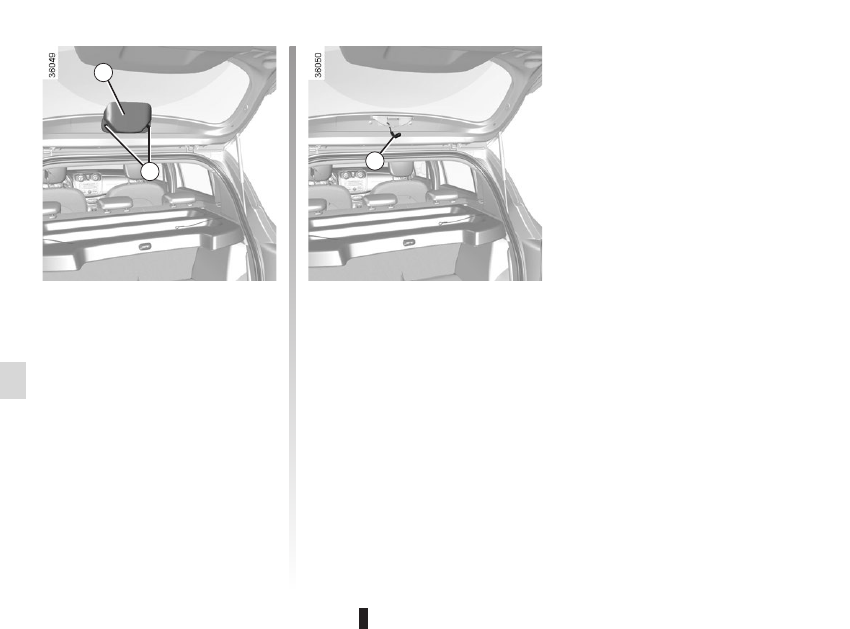

RUS_NU_993-11_BKL52_Dacia_5

5.22

Поверните патрон

28 на четверть оборо-

та, отсоедините его и извлеките лампу.
Тип лампы: P21W.

Пятидверная модификация

кузова и кузов «универсал»

(продолжение)

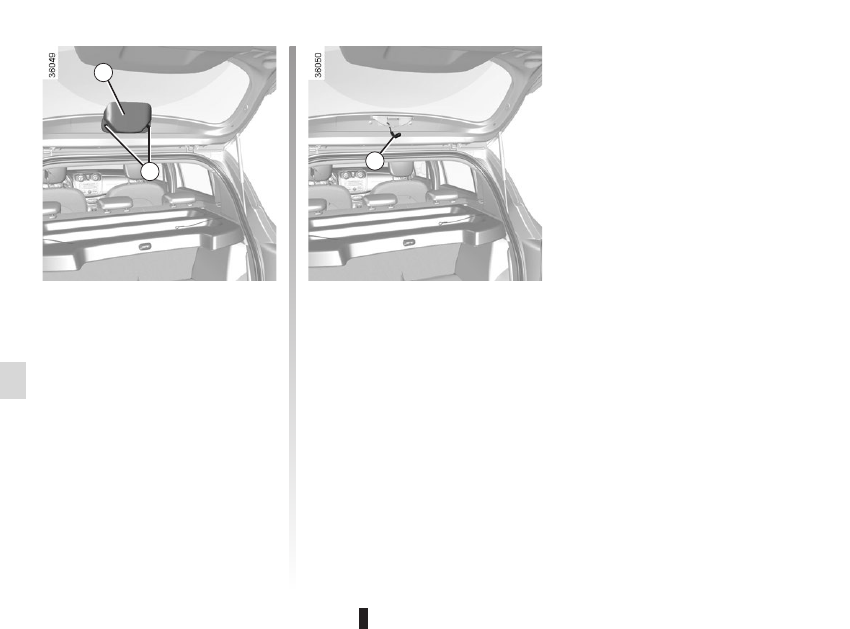

Третий световой указатель стоп-

сигнала 26
Доступ  к  третьему  фонарю  стоп-сигнала

26 осуществляется через багажное отде-

ление.
Осторожно  отсоедините  корпус  стоп-сиг-

нала, нажав на фиксаторы

27.

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

 (5/7)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

30

29

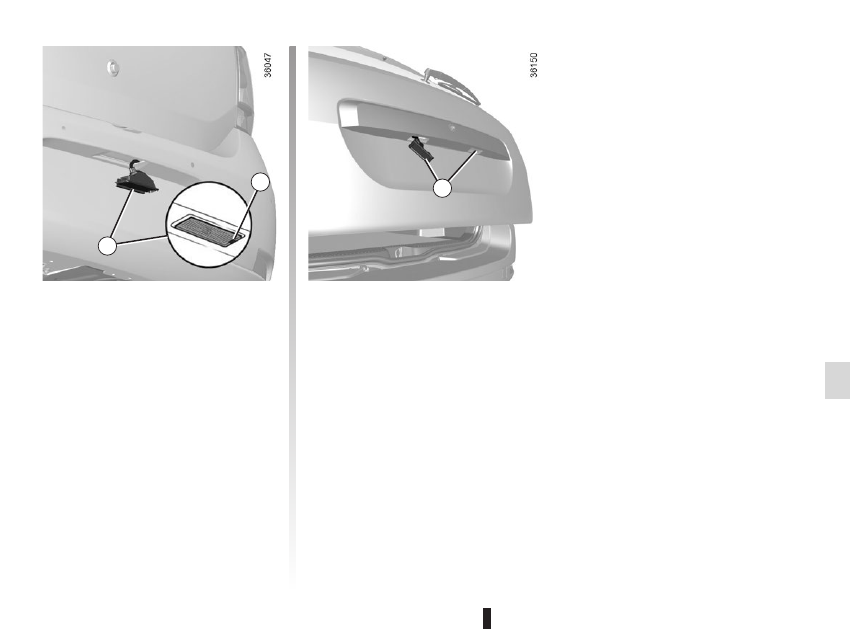

RUS_NU_993-11_BKL52_Dacia_5

5.23

модификация с кузовом

«универсал»

Отсоедините фонарь

29, нажав на фикса-

тор с помощью плоской отвертки.
Снимите  крышку  фонаря  для  доступа  к

лампе.
Тип лампы: W5W.

Четырехдверные и

пятидверные модели

Фонари освещения номерного

знака 29
Снимите  фонарь

29,  нажав  на  фиксатор

30 с помощью плоской отвертки.
Снимите  крышку  фонаря  для  доступа  к

лампе.
Тип лампы: W5W.

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

 (6/7)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

32

33

A

A

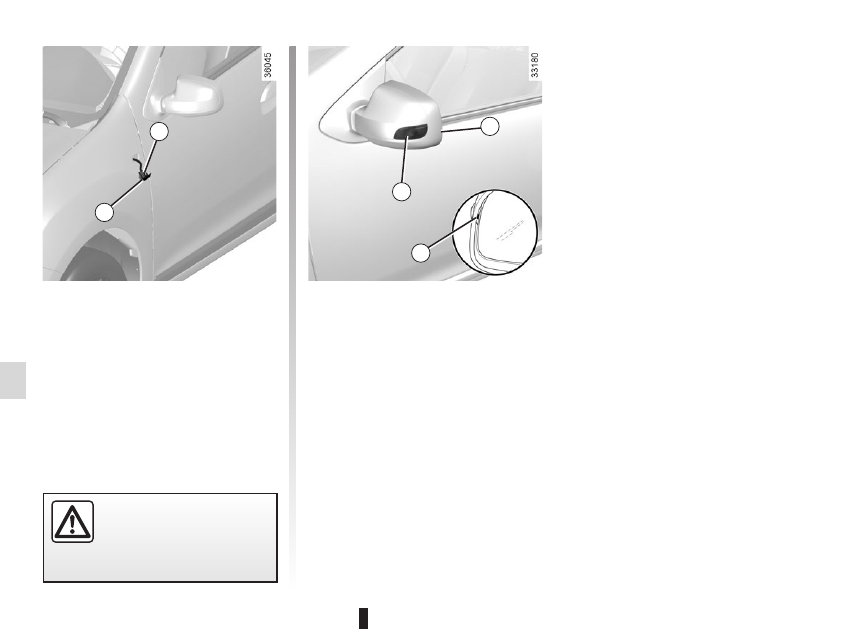

RUS_NU_993-11_BKL52_Dacia_5

5.24

Боковые повторители указателей

поворота 33
Отсоедините указатель поворота

33 с по-

мощью  плоской  отвертки;  для  этого  рас-

положите  ее  в  точке

A  и  раскачивайте

указатель поворота вперед и назад.
Поверните  патрон  на  четверть  оборота,

чтобы извлечь лампу.
Тип лампы: W5W.

Боковые повторители указателей

поворота 31
Отсоедините указатель поворота

31 с по-

мощью плоской отвертки.
Поверните патрон

32 на четверть оборо-

та, чтобы извлечь лампу.
Тип лампы: W5W.

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

 (7/7)

Лампы  находятся  под  давле-

нием  и  могут  взорваться  при

неосторожном обращении.
Существует  риск  получить



травму.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4

5

1

2

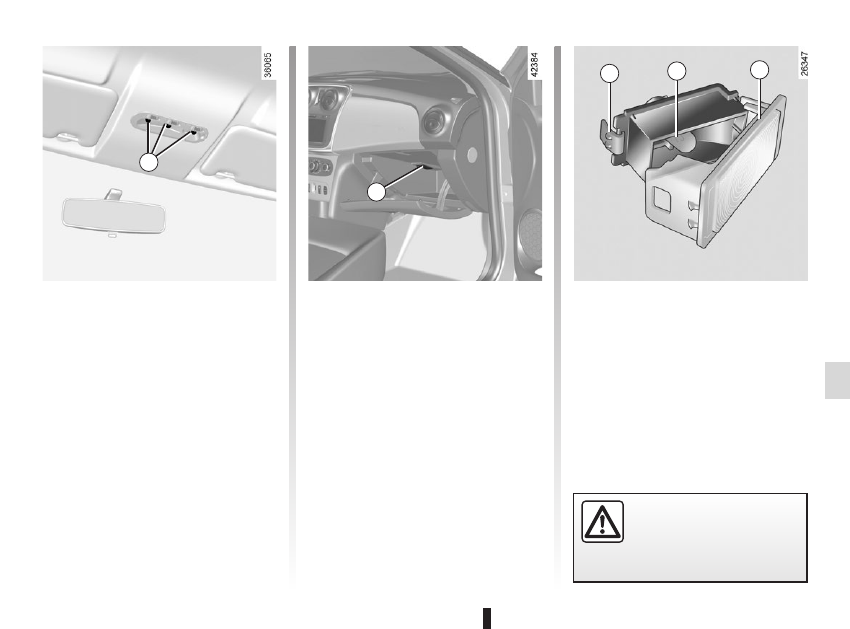

RUS_NU_993-11_BKL52_Dacia_5

5.25

Нажмите  на  фиксатор

3,  чтобы  отсоеди-

нить  рассеиватель

5  и  получить  доступ

к лампе

4.

Тип лампы: W5W.

Освещение вещевого ящика

Отсоедините фонарь

2, нажав на фикса-

тор отверткой с плоским лезвием и сдви-

нув фонарь внутрь.
Отсоедините плафон.

Четырехдверные и

пятидверные модели

Плафон
С  помощью  инструмента  типа  плоской

отвертки отсоедините рассеиватель.
Извлеките перегоревшую лампу.
Тип лампы 1: W5W.

ОСВЕЩЕНИЕ САЛОНА: замена ламп

(1/3)

Лампы  находятся  под  давле-

нием  и  могут  взорваться  при

неосторожном обращении.
Существует  риск  получить



травму.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

RUS_NU_993-11_BKL52_Dacia_5

5.26

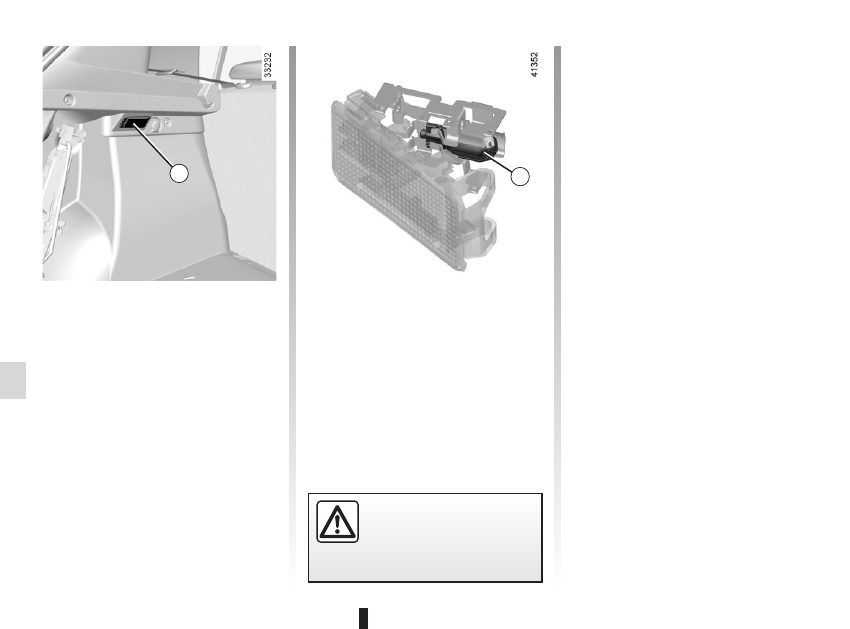

5-дверная модификация

Освещение багажного отделения
Отсоедините фонарь

6, нажав на выступ

отверткой  с  плоским  лезвием  или  похо-

жим инструментом.
Отсоедините плафон.
Достаньте лампу

7.

Тип лампы: W5W.

ОСВЕЩЕНИЕ САЛОНА: замена ламп

(2/3)

Лампы  находятся  под  давле-

нием  и  могут  взорваться  при

неосторожном обращении.
Опасность травм.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10

11

8

8

7

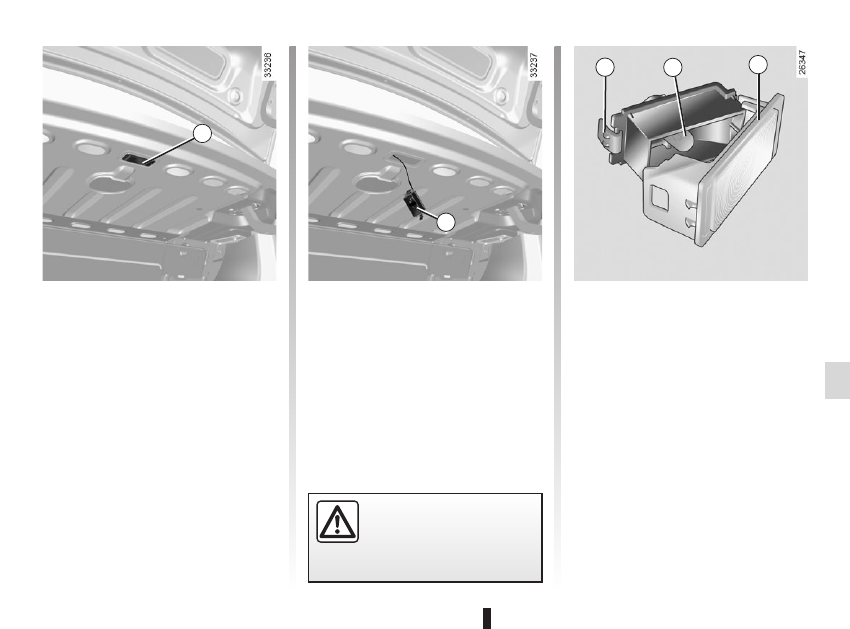

RUS_NU_993-11_BKL52_Dacia_5

5.27

Нажмите  на  фиксатор

9,  чтобы  отсоеди-

нить  рассеиватель

11  и  получить  доступ

к лампе

 10.

Тип лампы: W5W.

Отсоедините плафон

8.

Четырехдверная модификация

кузова

Освещение багажного отделения
Отсоедините фонарь

8, нажав на фикса-

тор отверткой с плоским лезвием и сдви-

нув фонарь внутрь багажного отделения.

ОСВЕЩЕНИЕ САЛОНА: замена ламп

(3/3)

Лампы  находятся  под  давле-

нием  и  могут  взорваться  при

неосторожном обращении.
Опасность травм.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

2

3

RUS_NU_993-11_BKL52_Dacia_5

5.28

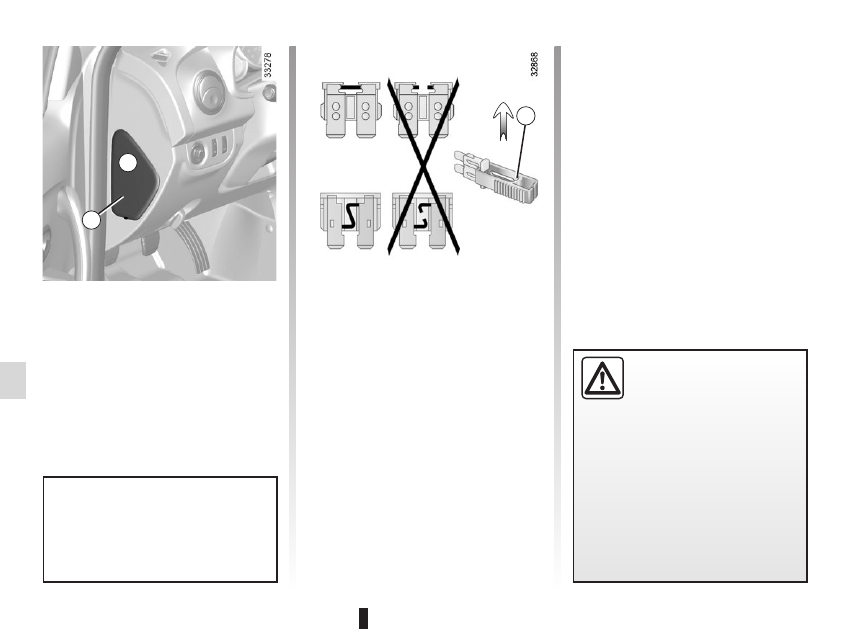

ПРЕДОХРАНИТЕЛИ

(1/5)

Предохранители в салоне A
При  неисправности  одного  из  электро-

приборов, прежде всего, проверьте соот-

ветствующие предохранители.
Отсоедините  крышку

A,  используя

выемку

1

Зажим 2
Извлеките предохранитель с помощью за-

жима

2, расположенного на тыльной сто-

роне крышки

A.

Чтобы  извлечь  предохранитель  из  зажи-

ма, сдвиньте его в сторону (как показано

на рисунке).
Свободные  гнезда  для  предохранителей

использовать не рекомендуется.

В  соответствии  с  законодательством

и  из  предосторожности  приобретите

на  сервисной  станции  компании-про-

изводителя  запасной  набор  с  комп-

лектом ламп и предохранителей.

Проверьте  соответствующий

предохранитель  и  в  случае

необходимости

замените его

обязательно новым предо-

хранителем, имеющим тот же номи-

нал.
Предохранитель  с  большим  значени-

ем номинального тока может вызвать

перегрев  электрической  сети  (риск

возникновения пожара) в случае чрез-

мерного  потребления  электрической

энергии оборудованием.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

2

3

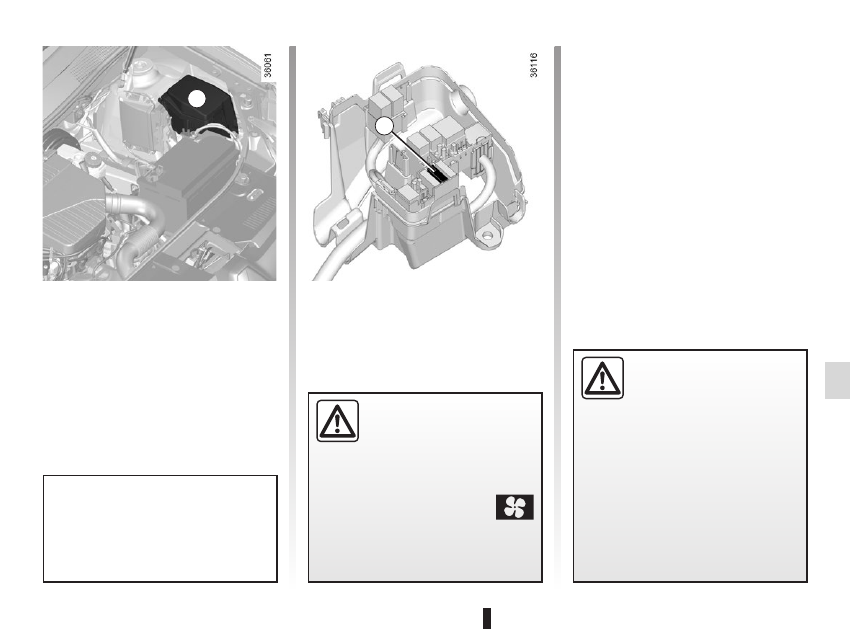

RUS_NU_993-11_BKL52_Dacia_5

5.29

Плавкие предохранители в моторном

отсеке B
Некоторые  электрические  цепи  защище-

ны  предохранителями,  находящимися  в

моторном отсеке в блоке

B.

Тем не менее, ввиду затрудненного досту-

па

рекомендуем  Вам  обращаться  для

замены этих предохранителей на сер-

висную станцию официальной дилер-

ской сети компании-производителя.

Особенности автомобилей с ГБО
Специальный предохранитель цепи

ГБО

3 находится в блоке B.

ПРЕДОХРАНИТЕЛИ

(2/5)

В  соответствии  с  законодательством

и  из  предосторожности  приобретите

на  сервисной  станции  компании-про-

изводителя  запасной  набор  с  ком-

плектом ламп и предохранителей.

Проверьте  соответствующий

предохранитель  и  в  случае

не обходимости

замените его

обязательно новым предо-

хранителем, имеющим тот же номи-

нал.
Предохранитель  с  большим  значени-

ем номинального тока может вызвать

перегрев  электрической  сети  (риск

возникновения пожара) в случае чрез-

мерного  потребления  электрической

энергии оборудованием.

При  работах  в  непосред-

ственной  близости  от  двига-

теля  обратите  внимание  на

то,  что  он  может  оказаться

горячим.  А  также  помните,  что  вен-

тилятор  системы  охлаждения  может

включиться в любой момент. Об этом
напоминает сигнальная лампа



в моторном отсеке.
Опасность травм.

-------------------------------------------------------------------------------------------------------------------------------------------------------------
