Renault Laguna (2012 year). Instruction - part 12





5.13

ENG_UD22249_4

Pneumatiques (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

tYreS

(continued)

use in winter

chains

For  safety  reasons,  fitting  snow

chains to the rear axle is strictly for-

bidden.
chains cannot be fitted
 to tyres which

are larger than those originally fitted to

the vehicle.
Snow or Winter tyres

We  would  recommend  that  these  be

fitted to all

four wheels to ensure that

your  vehicle  retains  maximum  adhe-

sion.
Warning: These tyres sometimes have

a  specific  direction  of  rotation  and  a

maximum speed index which may be

lower than the maximum speed of your

vehicle.
Studded tyres

This  type  of  equipment  may  only  be

used  for  a  limited  period  and  as  laid

down by local legislation. It is neces-

sary to observe the speed specified by

current legislation.
These  tyres  must,  at  a  minimum,  be

fitted to the two front wheels.

Chains  may  only  be  fitted

to  tyres  of  the  same  size

as those originally fitted to

your vehicle.

If your vehicle is originally fitted

with tyres with a diameter of 17”

snow chains may be used (but only

specific  chains).  Consult  an  ap-

proved dealer.

In all cases, we would recommend

that you contact an approved dealer

who  will  be  able  to  advise  you  on

the  choice  of  equipment  which  is

most suitable for your vehicle.

changing wheels around

This practice is not recommended.

Vehicles  fitted  with  the

tyre pressure monitor
Each of the sensors incor-

porated in the valves is ded-

icated to a single wheel: under no

circumstances should you swap the

wheels, without having the system

reset.
There is a risk of incorrect informa-

tion which could have serious con-

sequences.

lights

front .................................................(up to the end of the DU)

lights

changing bulbs ................................(up to the end of the DU)

changing a bulb ....................................(up to the end of the DU)

indicators ..............................................(up to the end of the DU)

bulbs

changing .........................................(up to the end of the DU)

lights:

dipped beam headlights ..................(up to the end of the DU)

lights:

direction indicators ..........................(up to the end of the DU)

lights:

main beam headlights .....................(up to the end of the DU)

bulbs

changing .........................................(up to the end of the DU)

5.14

ENG_UD29072_3

Projecteurs avant avec lampes halogènes : remplacement des lampes (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

Front side light

Remove  cover A,  then  pull  bulb

holder 6 to access the bulb.
Bulb type: W5W.

Direction indicator lights

Consult an approved dealer.

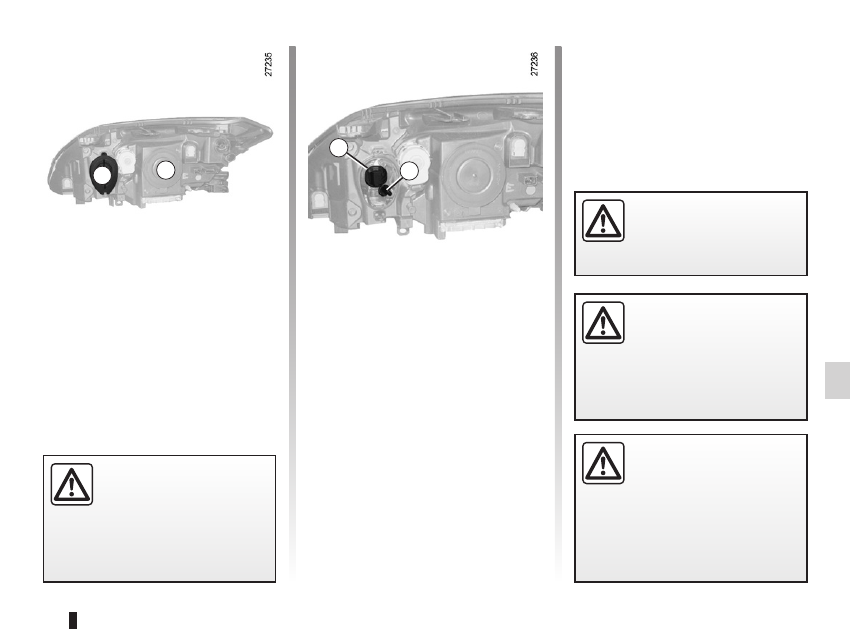

Headlights (changing bulbs)

HALOGen HeADLIGHtS: changing bulbs

The  engine  may  be  hot

when  carrying  out  opera-

tions  in  close  proximity.  In

addition, the engine cooling

fan can come on at any moment.
Risk of injury.

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

However,  because  the  protective

covers need to be removed,

you are

advised to have your bulbs replaced

by an approved dealer.

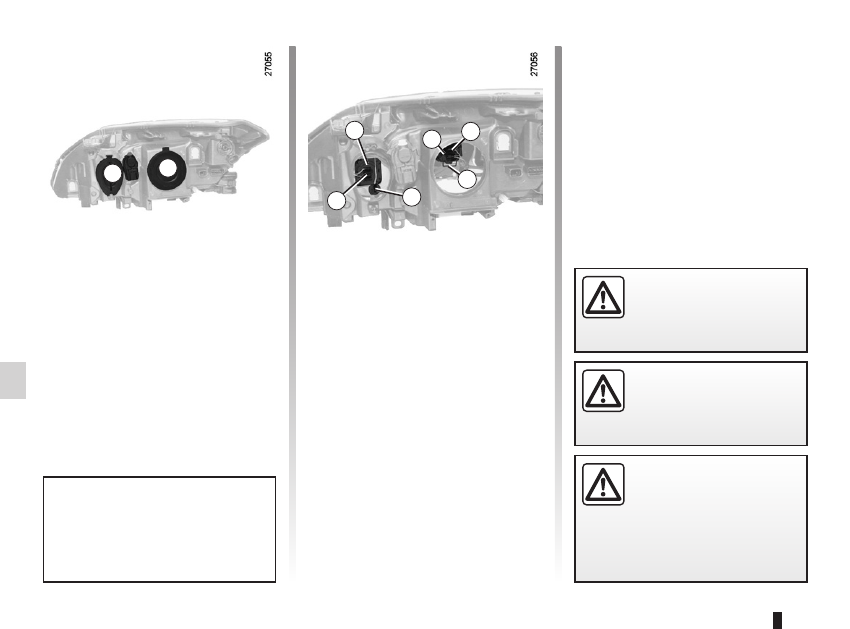

Dipped beam/main beam

headlights

Remove  cover A  or B  then  unclip

bulb 2 by pressing on connector 1, and

remove the assembly from its housing

or  remove  spring 5  then  connector 4

from bulb 3.
Bulb type: only use anti UV 55W bulbs

to ensure the plastic glass on the head-

lights is not damaged.

2  → H7

3  → H7
Do not touch the bulb glass. Hold it

by its base.

When  the  bulb  has  been  changed,

make sure you refit the cover correctly.

A

B

1

2

3

4

6

5

To  comply  with  current  legislation,

or as a precaution, you can obtain

an emergency kit from an approved

dealer  containing  a  set  of  spare

bulbs and fuses.

Deactivate  the  Stop  and

Start function for any opera-

tion performed in the engine

compartment.

bulbs

changing .........................................(up to the end of the DU)

lights:

dipped beam headlights ..................(up to the end of the DU)

changing a bulb ....................................(up to the end of the DU)

lights:

direction indicators ..........................(up to the end of the DU)

lights:

side lights ........................................(up to the end of the DU)

bulbs

changing .........................................(up to the end of the DU)

lights

front .................................................(up to the end of the DU)

5.15

ENG_UD29073_3

Projecteurs lampes xénon : remplacement des lampes (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

XenOn HeADLIGHtS: changing bulbs

Because  some  components  (the  bat-

tery, its mounting) need to be removed,

you are advised to have your bulbs

replaced by an approved dealer.

Dipped beam headlights with

discharge bulbs B

Bulb type: D1S.

A  special  mounting  is  re-

quired  to  fit  this  type  of

headlight,

it is forbidden to

fit a headlight with xenon

bulbs to a vehicle which was not

designed for it.

Daytime running light

Remove  cover A,  then  turn  bulb

holder 1 to the left.

Bulb type: W21/5W.

Front side light

Remove  the  cover A,  then  pull  bulb

holder 2.

Bulb type: W5W.

Direction indicator lights

Consult an approved dealer.

Due to the danger involved

in handling high-voltage de-

vices, this type of bulb must

be replaced by an approved

dealer.

The  engine  may  be  hot

when  carrying  out  opera-

tions  in  close  proximity.  In

addition, the engine cooling

fan can come on at any moment.
Risk of injury.

A

B

1

2

Deactivate  the  Stop  and

Start function for any opera-

tion performed in the engine

compartment.

bulbs

changing .........................................(up to the end of the DU)

fog lights ...............................................(up to the end of the DU)

changing a bulb ....................................(up to the end of the DU)

lights:

fog lights .........................................(up to the end of the DU)

bulbs

changing .........................................(up to the end of the DU)

lights

additional ........................................(up to the end of the DU)

lights

fog lights .........................................(up to the end of the DU)

5.16

ENG_UD20519_1

Projecteurs avant : feux de brouillard avant / additionnel (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

HeADLIGHtS: additional/front fog lights

Additional lights

If you wish to fit fog lights or long range

headlights to your vehicle, consult an

approved dealer.

Any operation on (or modi-

fication  to)  the  electrical

system must be performed

by  an  approved  dealer

since an incorrect connection might

damage  the  electrical  equipment

(harness, components and in partic-

ular the alternator). In addition, your

Dealer has all the parts required for

fitting these units.

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

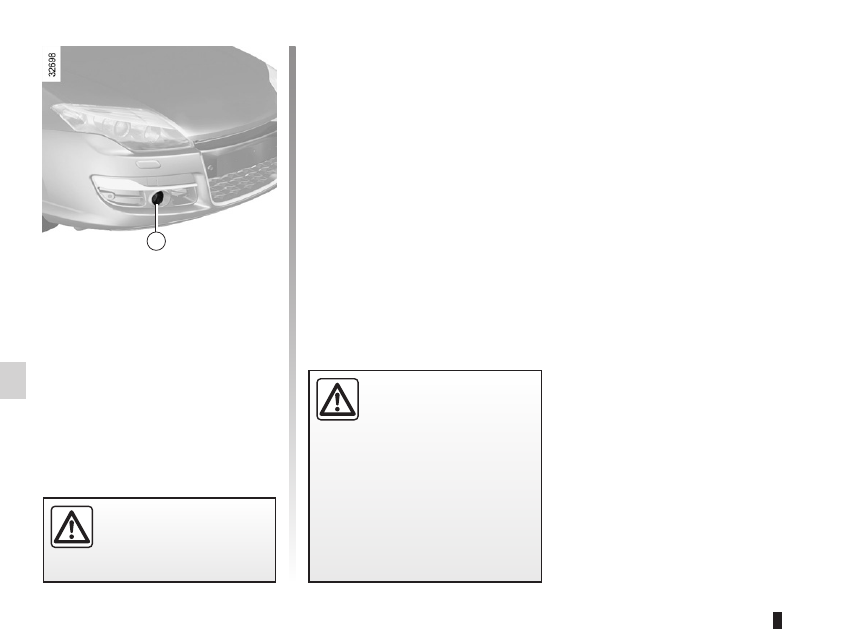

Front fog lights 1

However,  because  the  front  bumper

needs to be removed,

you are advised

to  have  your  bulbs  replaced  by  an

approved dealer.

1

bulbs

changing .........................................(up to the end of the DU)

changing a bulb ....................................(up to the end of the DU)

lights:

direction indicators ...........................................(current page)

lights:

dipped beam headlights ...................................(current page)

lights:

brake lights ......................................................(current page)

lights:

reversing lights .................................................(current page)

lights:

fog lights ..........................................................(current page)

indicators:

direction indicators ...........................................(current page)

bulbs

changing .........................................(up to the end of the DU)

5.17

ENG_UD20527_1

Feux arrière et latéraux : remplacement des lampes (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

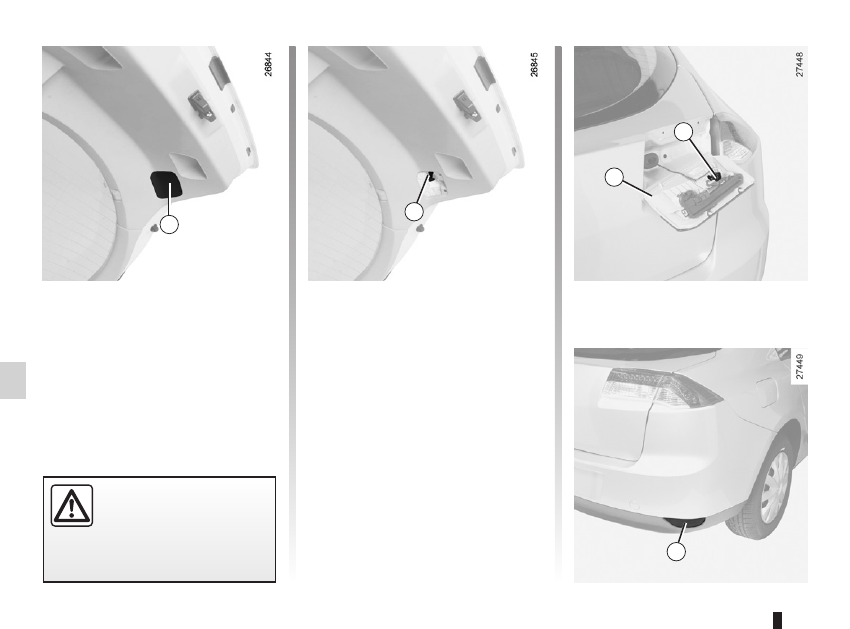

Rear lights (changing bulbs)

reAr LIGHtS AnD SIDe LIGHtS: changing bulbs

(1/5)

Undo bulb holder 3 a quarter of a turn.

Replace bulb 4.
Bulb type: W16W.

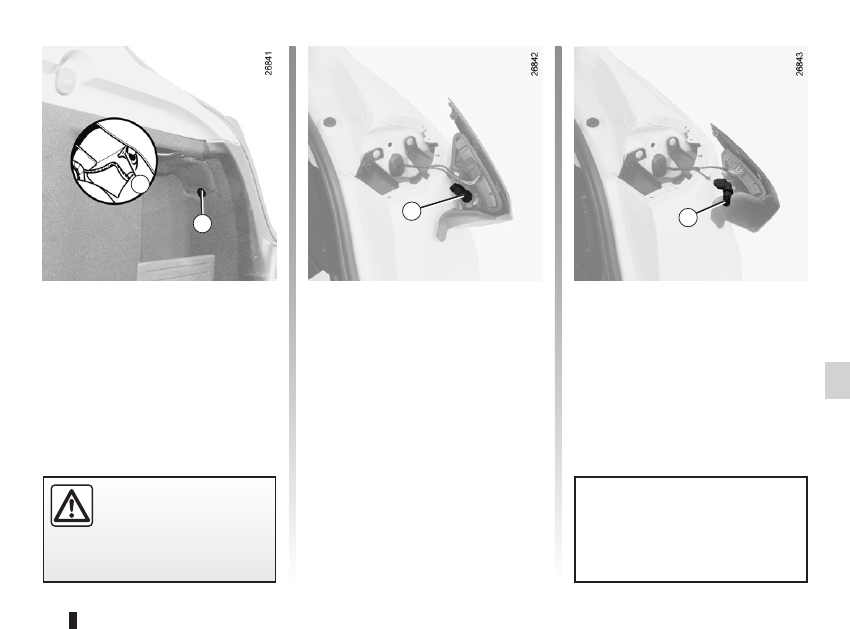

Saloon version

Direction indicator lights

From the luggage compartment, undo 2

a quarter of a turn to access bolt 1.
Undo it then pull the light unit outwards.

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

To  comply  with  current  legislation,

or as a precaution, you can obtain

an emergency kit from an approved

dealer  containing  a  set  of  spare

bulbs and fuses.

1

2

3

4

5.18

ENG_UD20527_1

Feux arrière et latéraux : remplacement des lampes (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

Undo  bolt 6  in  order  to  remove  light

unit 7 by pushing it outwards.
Undo bulb holder 8 a quarter of a turn

then replace the bulb.
Bulb type: W16W.

rear fog light

Undo bulb holder 9, turning it towards

the centre of the vehicle by accessing it

from underneath.
Bulb type: P21W.
note:
 only the bulb on the driver’s side

lights up.

Saloon version (continued)

reversing light

From the luggage compartment, unclip

flap 5.

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

reAr LIGHtS AnD SIDe LIGHtS: changing bulbs

(2/5)

5

6

8

7

9

5.19

ENG_UD20527_1

Feux arrière et latéraux : remplacement des lampes (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

reAr LIGHtS AnD SIDe LIGHtS: changing bulbs

(3/5)

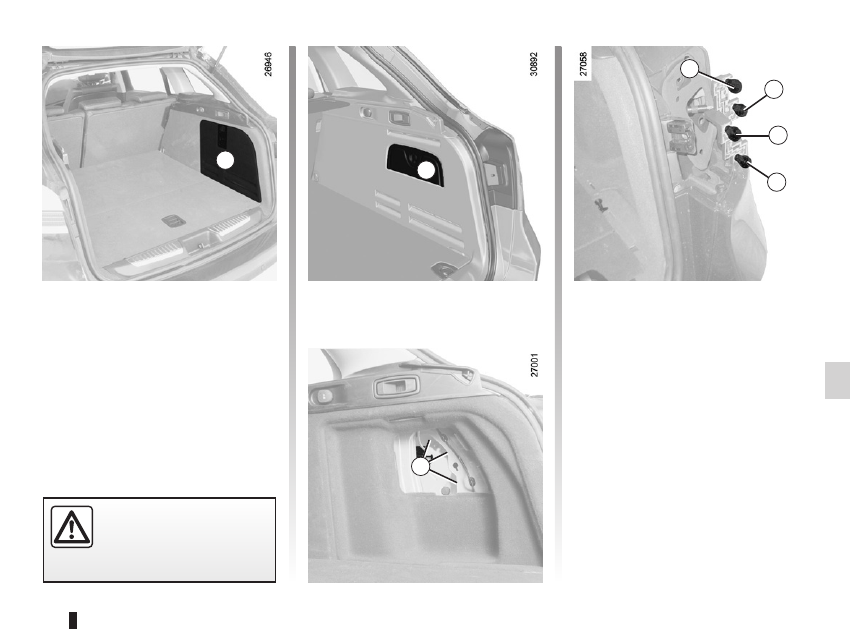

Sport tourer versions

From  the  luggage  compartment,

remove the side carpet.

note: depending on the vehicle, it may

be  necessary  to  remove  the  door  of

storage compartment A.

From  inside,  undo  the  three  bolts 10

then, from the outside, detach the light

unit by pulling it back, and unclip the

bulb holder.

Replace the bulb concerned.

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

11  Side lights/stop lights

 Bulb type: P21/5W.

12  Direction indicator light

 Bulb type: PY21W.

13  reversing light

 Bulb type: P21W.

14  rear fog light

 Bulb type: P21W.

A

A

10

11

12

13

14

5.20

ENG_UD20527_1

Feux arrière et latéraux : remplacement des lampes (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

reAr LIGHtS AnD SIDe LIGHtS: changing bulbs

(4/5)

From inside, undo the three screws 18

then, from the outside, detach the light

unit by pulling it back, and unclip the

bulb holder.
Replace the bulb concerned.

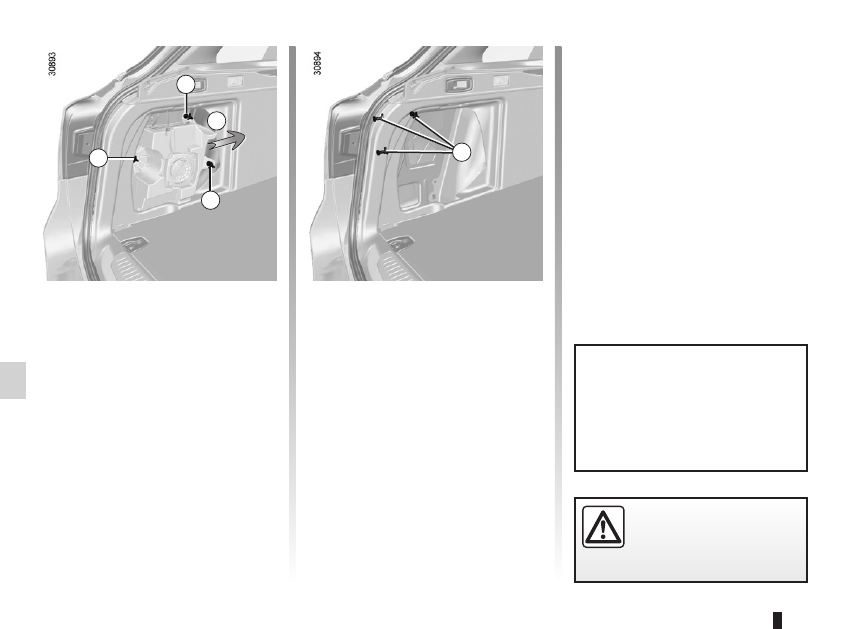

Accessibility for vehicles

equipped with a speaker

on the left of the luggage

compartment

From  the  luggage  compartment,

remove the side carpet.
Undo the three screws 1516 and 17

and remove the speaker.
note:  on  5-door  versions,  hold  the

housing with both hands and pull the

top  part  of  the  housing  towards  you

while holding mounting 16 up against

the trim.

Push the housing towards the front of

the vehicle (movement B) then remove

the housing.

To  comply  with  current  legislation,

or as a precaution, you can obtain

an emergency kit from an approved

dealer  containing  a  set  of  spare

bulbs and fuses.

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

18

15

16

17

B

5.21

ENG_UD20527_1

Feux arrière et latéraux : remplacement des lampes (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

reAr LIGHtS AnD SIDe LIGHtS: changing bulbs

(5/5)

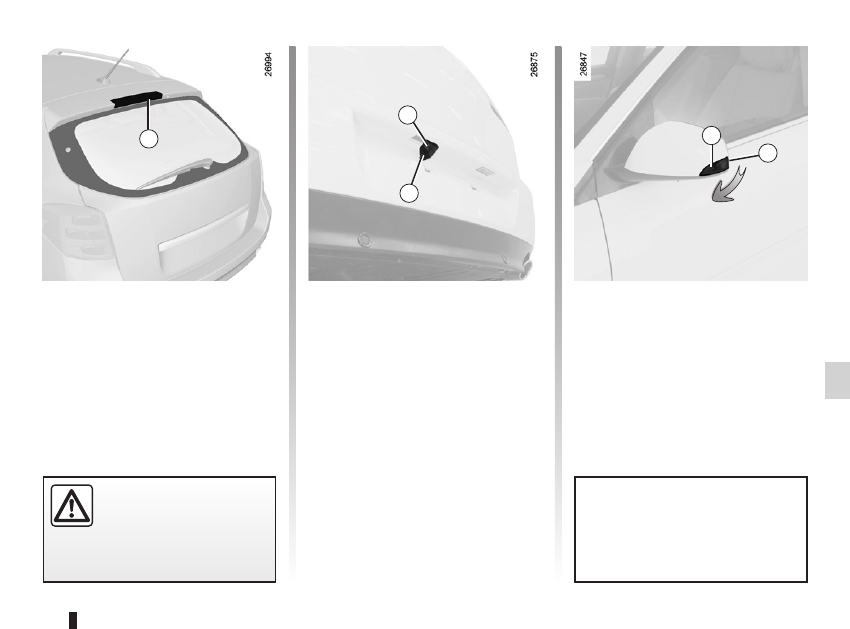

Side indicator lights 22

Unclip indicator light 22 (using a flatb-

lade  screwdriver  type  tool  positioned

at C to move the indicator light towards

the front of the vehicle).
Turn the bulb holder a quarter of a turn

and take out the bulb.
Bulb type: W5W.

number plate lights 20

Unclip light 20 by pressing tab 21.
Remove the light cover to gain access

to the bulb.
Bulb type: c5W festoon type bulb.

Saloon and sport tourer

versions

High level brake light 19

Consult an approved Dealer.

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

To  comply  with  current  legislation,

or as a precaution, you can obtain

an emergency kit from an approved

dealer  containing  a  set  of  spare

bulbs and fuses.

19

20

21

22

c

courtesy light ........................................(up to the end of the DU)

lighting:

interior .............................................(up to the end of the DU)

5.22

ENG_UD20796_3

Eclairage intérieur : remplacement des lampes (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

Interior lights (changing bulbs)

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

InterIOr LIGHtS: changing bulbs

(1/2)

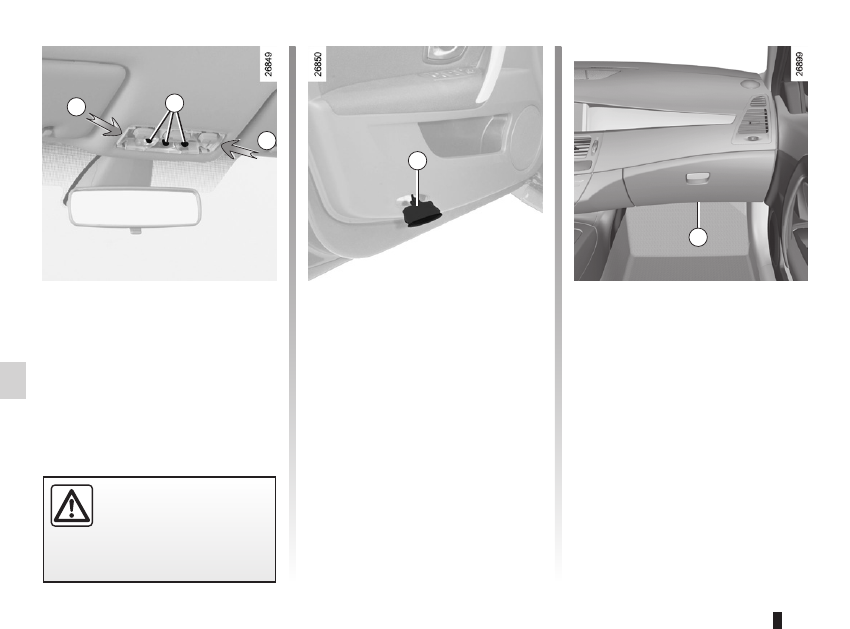

courtesy light

Insert a flat-blade screwdriver type tool

to unclip the light cover on side A then

side B.
Remove the bulb concerned 1.
Bulb type: W5W.

1

Front floor lights

These  are  located  behind  the  dash-

board and on the lower section.
Turn bulb holder 3 a quarter of a turn

and take out the bulb.
Bulb type: W5W.

Door lights

Unclip light 2 (using a flat-blade screw-

driver or similar).
Turn the bulb holder a quarter of a turn

and take out the bulb.
Bulb type: W5W.

2

3

A

B

5.23

ENG_UD20796_3

Eclairage intérieur : remplacement des lampes (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

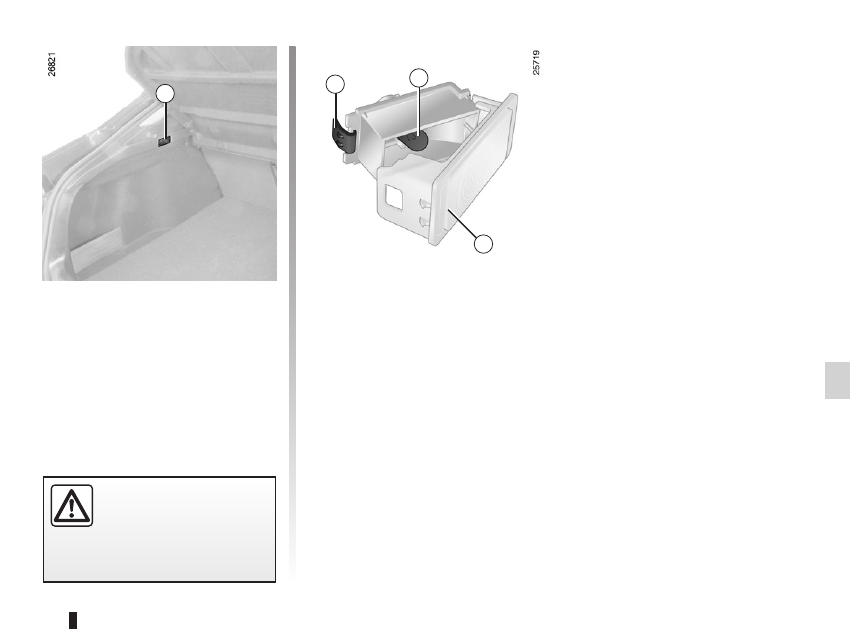

Luggage compartment lights

Unclip the light at 4 using a flat-blade

screwdriver or similar.

Disconnect the light.
Press  tab 5  to  release  lens 7  and

access bulb 6.
Bulb type: W5W.

InterIOr LIGHtS: changing bulbs

(2/2)

4

5

6

7

fuses .....................................................(up to the end of the DU)

5.24

ENG_UD23676_2

Fusibles (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

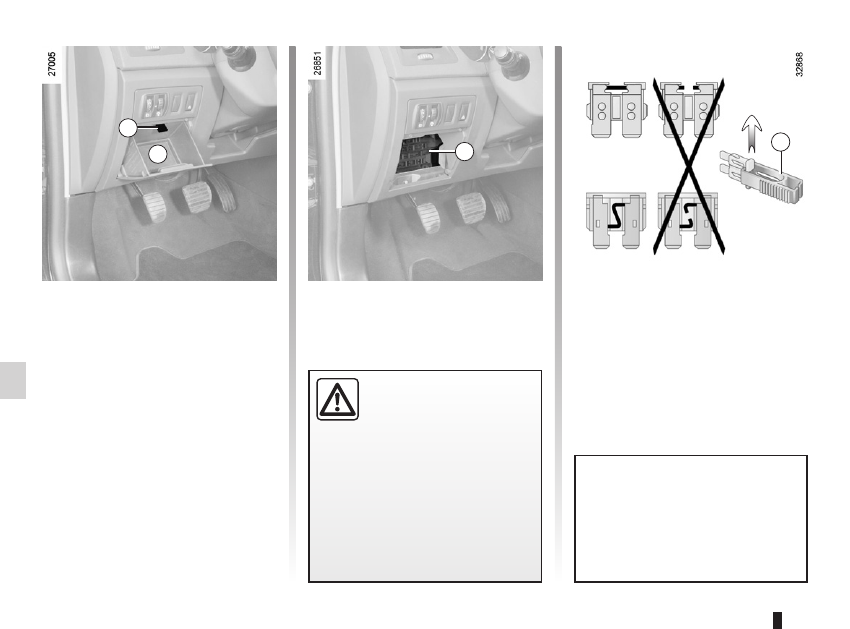

Fuses

clip 3

Remove the fuse using tweezers 3, lo-

cated at the back of storage compart-

ment A.
To remove the fuse from the tweezers,

slide the fuse to the side.
It is not advisable to use the free fuse

locations.

Check the fuse in question

and

replace  it,  if  neces-

sary,

by a fuse of the same

rating.

If a fuse is fitted where the rating is

too high, it may cause the electrical

circuit to overheat (risk of fire) in the

event of an item of equipment using

an excessive amount of current.

Fuse box 2

If  any  electrical  component  does  not

work, check the condition of the fuses.
Open  storage  compartment A.  Press

tab 1 to move it then pull it towards you

to unclip it.
To identify the fuses, refer to the fuse

allocation label (shown on the following

page).

FuSeS

(1/2)

In accordance with local legislation

or as a precautionary measure:
Obtain an emergency kit containing

a set of spare bulbs and fuses from

an approved Dealer.

1

A

2

3

5.25

ENG_UD23676_2

Fusibles (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

FuSeS

(2/2)

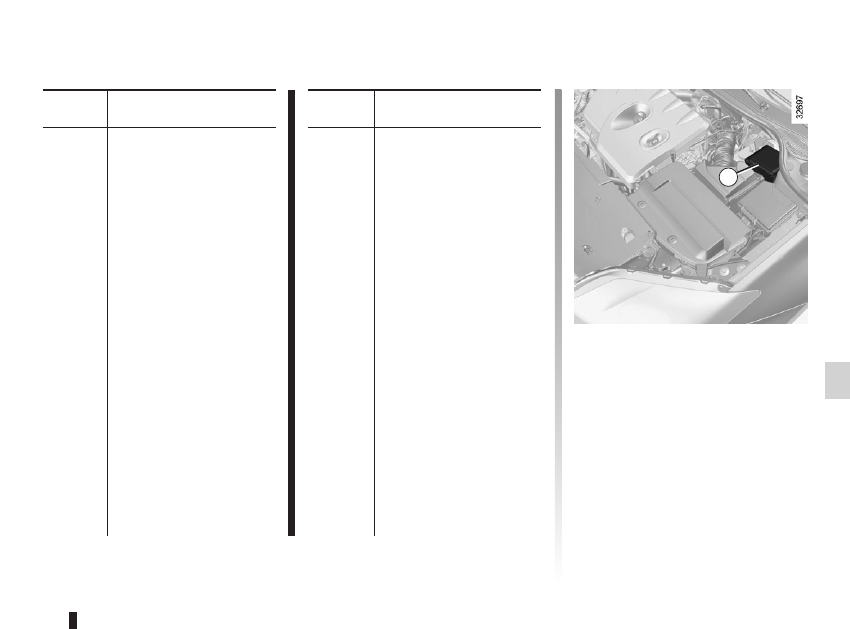

Some  accessories  are  protected  by

fuses  located  in  the  engine  compart-

ment in fuse box A.
However, because of their reduced ac-

cessibility, we advise you to have your

fuses replaced by an approved Dealer.

Allocation of fuses (DePenDInG On tHe eQuIPMent LeVeL)

A

Symbol

Allocation

Symbol

Allocation

Z

Interior lighting

Radio amplifier

Interior rear-view mirror

î

Radio

C

Heated rear screen

a

Instrument panel

Ì

Horn

n

Driving correction devices

Child safety

Electric seats

D

Indicator

ë

Accessories sockets

Electric windows

y

Ventilation

ñ

Heated seats

t

Air conditioning

E

Rear screen wiper

Æ

Cigar lighter

[

Sunroof

Heating system

Electronic parking brake

H

Windscreen washer

Ý

Towing equipment supply

battery

troubleshooting ...............................(up to the end of the DU)

5.26

ENG_UD29075_3

Batterie : dépannage (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

Battery

connecting a battery charger

the  battery  charger  must  be  com-

patible with a battery with nominal

voltage of 12 volts.
Follow the instructions given by the

manufacturer of the battery charger

you are using.

to avoid all risk of sparks:

Do not place metal objects on the bat-

tery as this could create a short circuit

between the terminals.

Battery

Never disconnect it.

BAtterY: troubleshooting

(1/2)

Starting the vehicle using the

battery from another vehicle

If you have to use the battery from an-

other  vehicle  to  start,  obtain  suitable

jump leads (with a large cross section)

from an approved dealer or, if you al-

ready  have  jump  leads,  ensure  that

they are in perfect condition.
the two batteries must have an iden-

tical nominal voltage of 12 volts. The

battery  supplying  the  current  should

have a capacity (amp-hours, Ah) which

is at least the same as that of the dis-

charged battery.

Special procedures may be

required  to  charge  some

batteries.  Contact  an  ap-

proved Dealer.

Avoid all risk of sparks which may

cause an immediate explosion, and

charge  the  battery  in  a  well-venti-

lated area.
Risk of serious injury.

Handle the battery with care

as it contains sulphuric acid,

which  must  not  come  into

contact with eyes or skin. If

it does, wash the affected area with

plenty  of  cold  water.  If  necessary,

consult a doctor.
Ensure that naked flames, red hot

objects and sparks do not come into

contact with the battery as there is a

risk of explosion.
The engine may be hot when car-

rying out operations in close prox-

imity. In addition, the engine cooling

fan can come on at any moment.
Risk of injury.

Deactivate  the  Stop  and

Start function for any opera-

tion performed in the engine

compartment.

5.27

ENG_UD29075_3

Batterie : dépannage (X91 - B91 - K91 - Renault)

ENG_NU_936-5_BK91_Renault_5

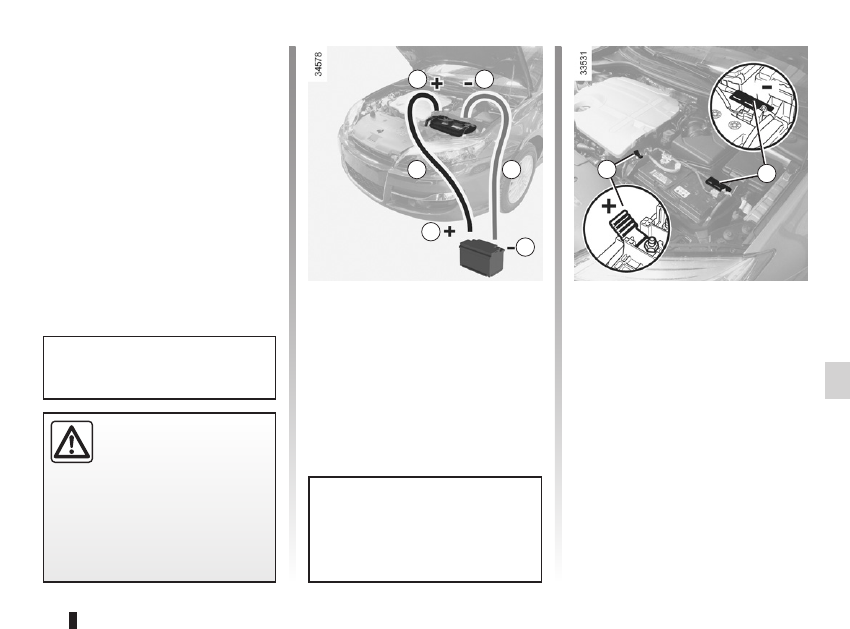

Battery in the engine compartment

Connect the positive cable A to the 5

support on the 1 (+) terminal, then to

the 2 (+) terminal of the battery supply-

ing the current.

Connect the negative cable B to the 6

support on the (–) terminal 3 of the

battery supplying the current and then

to the (–)

terminal 4 of the discharged

battery.

BAtterY: troubleshooting

(2/2)

Starting the vehicle using the

battery from another vehicle

(continued)

Ensure that there is no risk of contact

between the two vehicles (risk of short

circuiting  when  the  positive  terminals

are connected) and that the discharged

battery  is  properly  connected.  Switch

off your vehicle ignition.
Start the engine of the vehicle supply-

ing the current and run it at an interme-

diate engine speed.

Start  the  engine. As  soon  as  it  is

running, disconnect leads A and B

in reverse order

(5 - 4 - 3 - 2).

Check that there is no con-

tact between leads A and B

and that the positive lead A

is  not  touching  any  metal

parts  on  the  vehicle  supplying  the

current.

Risk of injury or damage to the ve-

hicle.

Leads A and B must only be con-

nected to the terminals indicated.

5

6

1

4

A

B

2

3

RENAULT card

battery .............................................(up to the end of the DU)

RENAULT card battery .........................(up to the end of the DU)

5.28

ENG_UD19354_3

Carte RENAULT : pile (X45 - H45 - X91 - B91 - K91 - X95 - B95 - D95 - E95 - K95 - J95 - R95 - L38 - X38 - X32 - B32 - Renault)

ENG_NU_936-5_BK91_Renault_5

Operating faults

If the battery is too weak to ensure cor-

rect operation, you may start (insert the

RENAULT card in the card reader) and

lock/unlock the vehicle (refer to the in-

formation  on  “Locking/unlocking  the

doors” in Section 1).

RENAULT card: battery

renAuLt cArD: battery

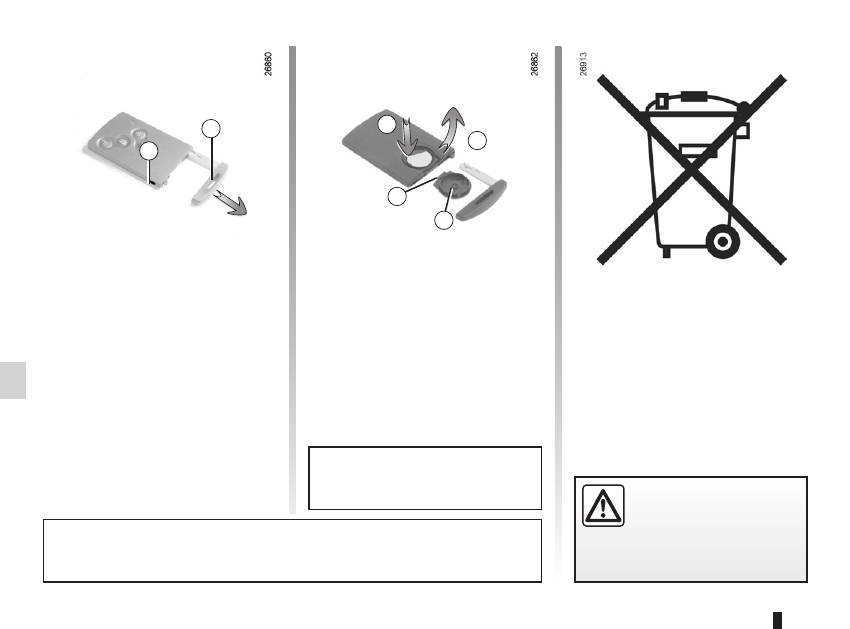

replacing the battery

When the message “Low card battery”

appears  on  the  instrument  panel,  re-

place the RENAULTcard battery, press

button 1, pulling on emergency key 2

then unclip cover 3 using tab 4.

Remove the battery by pressing on one

side  (movement A)  and  by  lifting  the

other (movement B) then replace it, en-

suring  the  polarity  and  model,  shown

on cover 3 are respected.

Do  not  throw  away  your

used batteries; give them to

an organisation responsible

for collecting and recycling

batteries.

1

2

When refitting, proceed in the reverse

order, then press one of the buttons on

the card four times, close to the vehicle:

the next time the vehicle is started, the

message will disappear.
note: it is not advisable to touch the

electronic  circuit  or  contacts  on  the

RENAULT card when replacing the bat-

tery.

A

B

3

The batteries are available from approved Dealers, and their service life approxi-

mately two years. Check that there is no dye on the battery: risk of an incorrect

electrical contact.

4

Check that the cover is clipped shut.















Content   ..  10  11  12  13   ..
