ELECTRIC DIAGRAMS

89D -24

89D

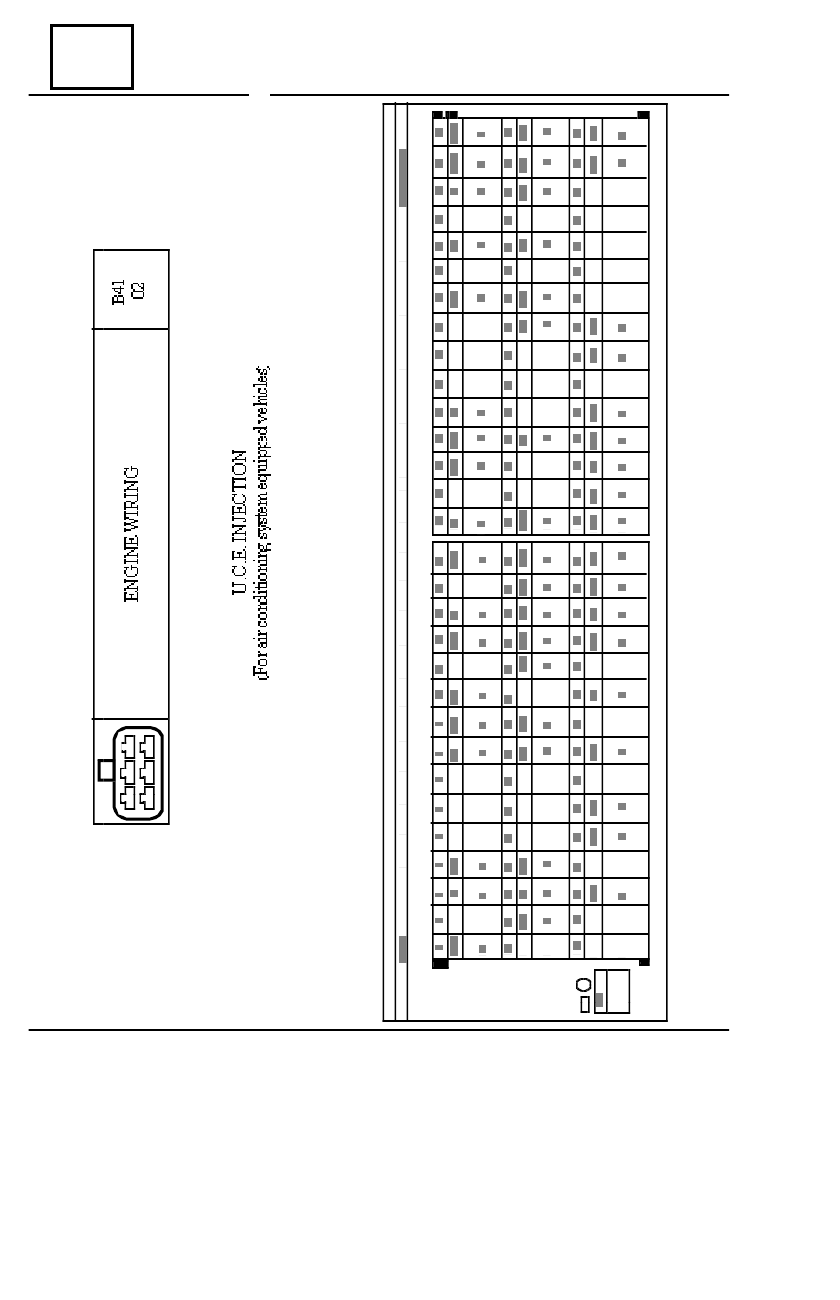

CONNECTORS AND CONNECTIONS WIRES FUNCTION

ELECTRIC DIAGRAMS

89D -25

89D

Pos. Sectioning

Destination

1

2,0

3CW

CONTROL - CYLINDERS 2-3 IGNITION COIL

3

2,0

M

MASS

4

0,6

3BB

CANISTER PURGING VALVE CONTROL

8

0,6

3JN

CONTROL - BLOWER RELAY

9

0,35

31A

CONTROL - WATER TEMPERATURE INDICATOR

    10

0,5

38K

AIR CONDITIONING SYSTEM STOPPING CONTROL >
INJECTION COMPUTER

    12

0,6

3BU

IDLE RUNNING REGULATOR CONTROL 1

    13

0,6

3C

SIGNAL + WATER TEMPERATURE SENSOR

    15

0,35

3GN

ATMOSPHERIC PRESSURE SENSOR MASS

    16

0,35

3F

ATMOSPHERIC PRESSURE SENSOR SIGNAL

    18

0,6

38X

FREON PRESSURE SENSOR SIGNAL

    19

0,5

TB1

DETONATION SENSOR SCREENING

    20

0,5

3S

SIGNAL + DETONATION SENSOR

    24

0,6

3BL

SIGNAL - ENGINE RPM > RPM SENSOR

    26

0,35

HL

DIAGNOSIS SIGNAL - LINE L

    28

2,0

M

MASS

    29

0,35

AP29

+ AFTER PROTECTED CONTACT > FUSE OUTLET F03

    30

0,6

BP37

+ PROTECTED BATTERY > FUSE OUTLET F04

    32

2,0

3CV

CONTROL - CYLINDERS 1-4 IGNITION COIL

    33

2,0

M

MASS

    34

0,35

3FH

CONTROL – ANTI-POLLUTION INDICATOR

    38

0,6

3JP

CONTROL – BLOWER RELAY TR.2

    39

0,6

3GT

ACTUATORS RELAY CONTROL

    41

0,6

3BV

IDLE RUNNING REGULATOR CONTROL 2

    42

0,6

3BW

IDLE RUNNING REGULATOR CONTROL 3

    43

0,6

3AJ

SIGNAL +VALVE POSITION POTENTIOMETER

    44

0,6

3GL

DOWNSTREAM OXYGEN SENSOR SIGNAL

    45

0,6

3GK

UPSTREAM OXYGEN SENSOR SIGNAL

    46

0,5

38AS

AIR CONDITIONING  COMPRESSOR  CONNECTION  SIGNAL

    49

0,6

3B

SIGNAL +AIR TEMPERATURE SENSOR

    53

0,35

47F

VEHICLE SPEED SIGNAL

    54

0,6

3BG

SIGNAL - ENGINE RPM > RPM SENSOR

    56

0,35

HK

DIAGNOSIS SIGNAL - LINE K

    58

0,35

H17

INJECTION  CODED SIGNAL > ANTI-STARTER

    59

1,0

3CR

CONTROL – INJECTOR 1

    60

1,0

3CT

CONTROL – INJECTOR 3

    63

1,0

3GF

CONTROL - UPSTREAM OXYGEN SENSOR HEATING

    65

1,0

3GG

CONTROL - DOWNSTREAM OXYGEN SENSOR HEATING

    66

1,0

3NR

+INJECTORS >  ACTUATORS RELAY OUTLET

    68

0,6

3AC

CONTROL - FUEL PUMP RELAY

    70

0,35

H7

RPM-METER SIGNAL > INJECTION COMPUTER

    72

0,6

3BX

IDLE RUNNING REGULATOR CONTROL 4

    73

0,6

3JK

- WATER TEMPERATURE

    74

0,6

3AQ

SIGNAL + VALVE POTENTIOMETER

    75

0,6

3JL

- VALVE POTENTIOMETER

    76

0,6

3GJ

DOWNSTREAM OXYGEN SENSOR MASS

ENGINE WIRING

B41

02

CONNECTORS AND CONNECTIONS WIRES FUNCTION

ELECTRIC DIAGRAMS

89D -26

89D

ENGINE WIRING

B41

02

Pos. Sectioning

Destination

   77

0,6

3JQ

- AIR TEMPERATURE SENSOR

   78

0,35

3D

ATMOSPHERIC PRESSURE SENSOR > SUPPLY +

   79

0,5

3DQ

- DETONATION SENSOR

   80

0,6

3GH

UPSTREAM OXYGEN SENSOR MASS

   82

0,6

38U

- FREON PRESSURE SENSOR

   83

0,6

38Y

+ FREON PRESSURE SENSOR

   89

1,0

3CU

CONTROL - INJECTOR 4

   90

1,0

3CS

CONTROL – INJECTOR 2

CONNECTORS AND CONNECTIONS WIRES FUNCTION

ELECTRIC DIAGRAMS

89D -27

89D

ENGINE RELAYS AND FUSE BOX



(FOR VEHICLES WITHOUT AIR CONDITIONING SYSTEM)

ENGINE WIRING

B41

02

NO

E2

R

   C1

C4

C2

 3NR

3JN

A

  A-V

OR

  R-V

   A1

A4

A2

   8A

M

V

    A

N

    R

   H1

H4

H2

H3

A-V
  A

    G

M-G

    R

D5

   D1

D4

D2

BP17

3GT

D3

A-VI

  R-N

AS-R

    R

   S1

R

  S3

G
G

  E1

R

R

 2

R

E3

R

S2

R-V

1

R

    S4

R

  E4

R

      597

BP37

BP17

3NR

B

B

BP17

3NA

AP29

AP29

3AC

BP17

A

BPR1

B

8DP

BPR1

BP7

49B

 B

BP7
