Dacia Pick-Up 1304/1305/1307. Manual - part 144





89

ELECTRICAL DIAGRAMS

89 - 15

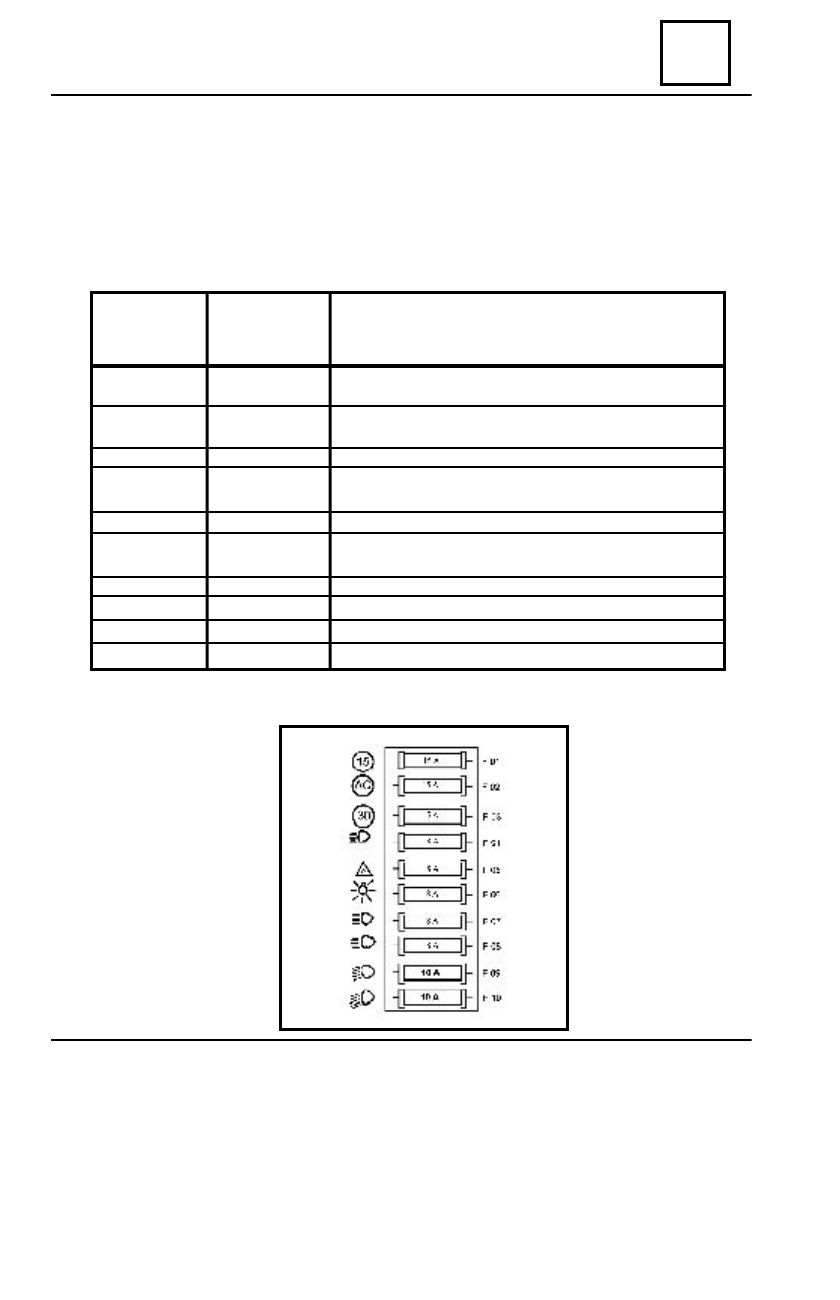

The DACIA commercial vehicles are provided with a fuses box (10 safety fuses) situated in the

cockpit, under  the board,  left side.

In case of electric system damage, before other interventions we must first check the fuses and

connections of the equipment, power off. The fuses protect the following electric circuits:

COCKPIT FUSE  BOX

   FUSE

         FUSE

   NUMBER       TYPE

                 PROTECTED CIRCUIT

F 01

15 A

Rear lights and board panel supply, STOP lights;

F 02

15 A

4x4 electro-vacuum control

*,

climate control with

CA*,

speed  over-limit  120 km/h indicator relay*, vehicle speed transducer*;

F 03

15 A

GMV climate control, clock;

F 04

  8 A

Fog lights, ceiling light, ashtray, windscreen wiper - cleaner

F 05

  8 A

Direction and break-down signalisation

F 06

  8 A

Position lights, lighting of the board panel,ashtray,
lighter, gloves box, clock,

switches

;

F 07

  8 A

Left driving lights;

F 08

  8 A

Right driving lights;

F 09

10 A

Left high beam;

F 10

10 A

Right high beam.

* for vehicle with 4x4, CA or  speed  over-limit  indicator.

89

ELECTRICAL DIAGRAMS

89 - 16

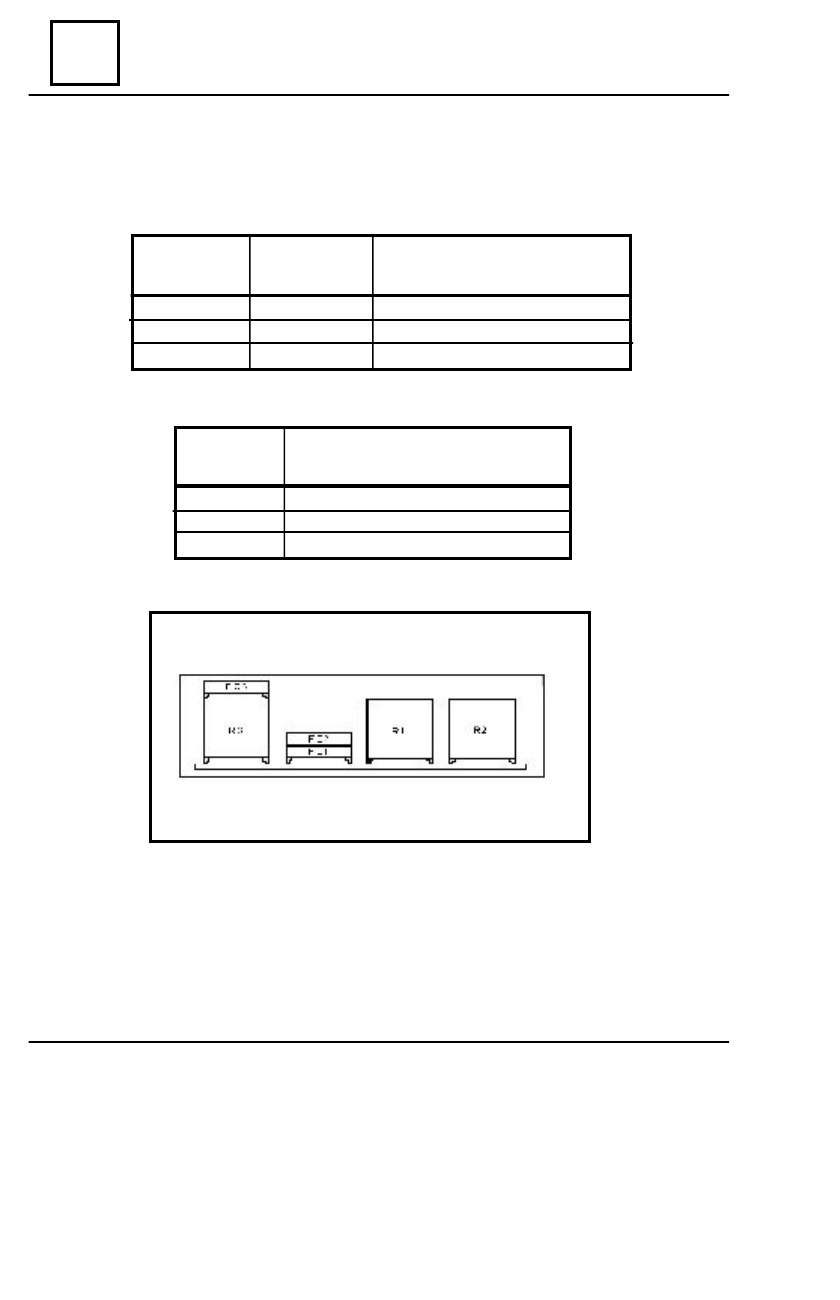

The electric equipment of DACIA commercial vehicles is provided with safety fuses and relay,

situated in the engine compartment and fixed on the left mudguard coating.

Electric circuits protected by fuses and relays:

        F

USE



NUMBER

        F

USE



TYPE

 P

ROTECTED



CIRCUIT

F01

10 A

Fuel electric pump

F02

10 A

Oxygen rod

F03*

15 A

Fog lights

  R 1

Oxygen rod, fuel electric pump.

  R 2

Injection computer, injection witness.

  R 3*

Fog lights

R

ELAY

P

ROTECTED



CIRCUIT

ENGINE COMPARTMENT FUSE BOX

* -for vehicle with fog lights

89

ELECTRICAL DIAGRAMS

89 - 17

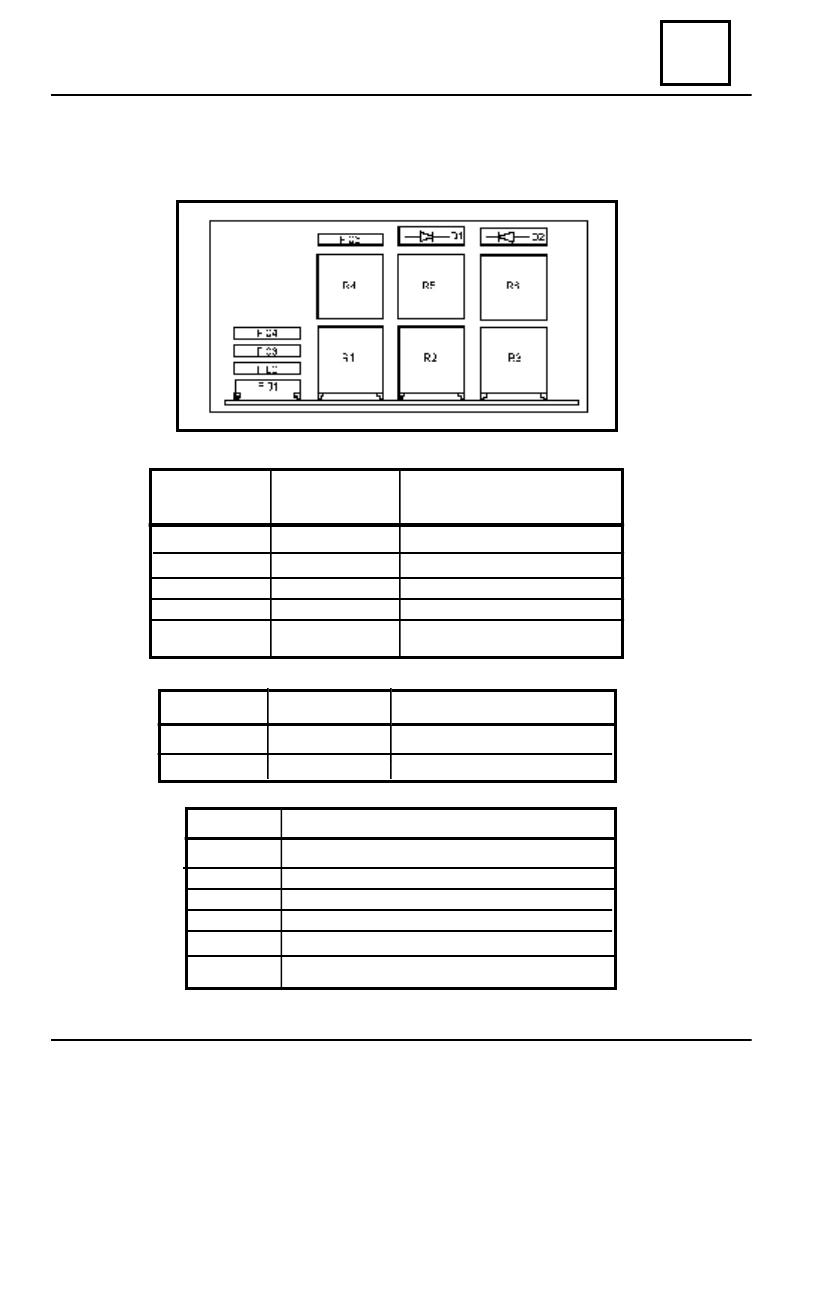

ENGINE COMPARTMENT FUSE BOX

The vehicles provided with AC system, the fuse box situated in the engine compartment is fixed

on the left mudguard coating, having the following configuration.

F01

10 A

A.C. compressor

F02

10 A

Oxygen rod

F03

10 A

Fuel electric pump

F04

30 A

G.M.V. cooling

F05*

15 A

Fog lights

  R

ELAY

PROTECTED



CIRCUIT

  R 1

Oxygen rod , fuel electric pump

  R 2

A.C. compressor

  R 3

Injection computer, injection witness.

  R 4*

Fog lights.

  R 5

G.M.V. cooling

  R 6

Injection computer ( thermo-protection A.C.)

      F

USE



NUMBER

 F

USE



TYPE



PROTECTED



CIRCUIT

D 1

6 A             A.C. compressor

D 2

6 A            A.C.pressure gauge anti-return

D

IODE

T

YPE

       D

ESTINATION

* -for vehicle with fog lights

89

ELECTRICAL DIAGRAMS

89 - 18

 D

ENOMINATION

C

ONNECTOR



NO

.

101

  ELECTRIC LIGHTER

   89 - 123

103 HA

 ALTERNATOR

   89 - 121

103 HB

 ALTERNATOR  EXCITATION

   89 - 121

104

 ANTI-THEFT SYSTEM

   89 - 114

105

 ACOUSTIC ALARM

   89 - 108

107AA

 BATTERY TERMINAL (+)

   89 - 101

107AB

 BATTERY TERMINAL (-)

   89 - 101

113

 WINDSCREEN WIPER TIM

ER

   89 - 139

120

 INJECTION

 U.C.E.

   89 -  91

121

 FOG LIGHTS SWITCH

   89 - 126

122

 FOG HEADLIGHTS SWITCH

   89 - 124

125

 BRAKE - DOWN SWITC

H





 89 - 127

137

 SIGNALISATION RELAY

   89 - 106

145

 WINDSCREEN WIPER - CLEANE

R  SWITCH

   89 - 140

149

 ROTATION SENSOR

   89 -  93

155

 REAR RUNNIN

G CONTACTOR

   89 - 108

156

 HANDBRAKE CONT

ACTOR

   89 - 129

160

 STOP  CONT

ACTOR

   89 - 109

163 BA

 STARTER

   89 - 120

163 AB

 STARTER

   89 - 120

163 DB

 STARTER EXCIT

ATION

   89 - 120

166

 REGISTRATION NUMBER RIGHT LIGHT

   89 - 129

167

 REGISTRATION NUMBER LEFT LIGHT

   89 - 129

168

GLOVES BOX LIGHTS

171

  A.C. COMPRESSOR CLUTCH

   89 - 100

172

 RIGHT REAR LIGHT

   89 - 131

173

 LEFT REAR LIGHT

   89 - 131

176

 RIGHT FOG LIGHT

   89 - 113

177

 LEFT FOG LIGHT

   89 - 113

184

 RIGHT FRONT POSITION

LIGHT

   89 - 112

185

 LEFT FRONT POSITION

LIGHT

   89 - 112

199

 ELECTRIC PUMP AND FUEL LEVEL TRANSMITTER

   89 - 133

205

 MANUAL CONTACT

   89 - 114

209A

 HORN AND

LIGHTS SWITCH

   89 - 105

209B

 DIRECTION SIGNALISA

TION SWITCH

   89 - 105

210

 ELECTRONIC CLOCK

   89 - 141

212

 WINDSCREEN WIPER M

OTOR

   89 - 139

216

 RIGHT FRONT BRAKE PLA

TE

   89 - 104

217

 LEFT FRONT BRAKE PLA

TE

   89 - 104

221

 WINDSCREEN

CLEANER PUMP

   89 - 140

222

 VALVE POTENTIOMETER

WIRE FUNCTIONS INDEX IN CONNECTORS AND COUPLINGS
