ESTRUCTURA SUPERIOR DELANTERA

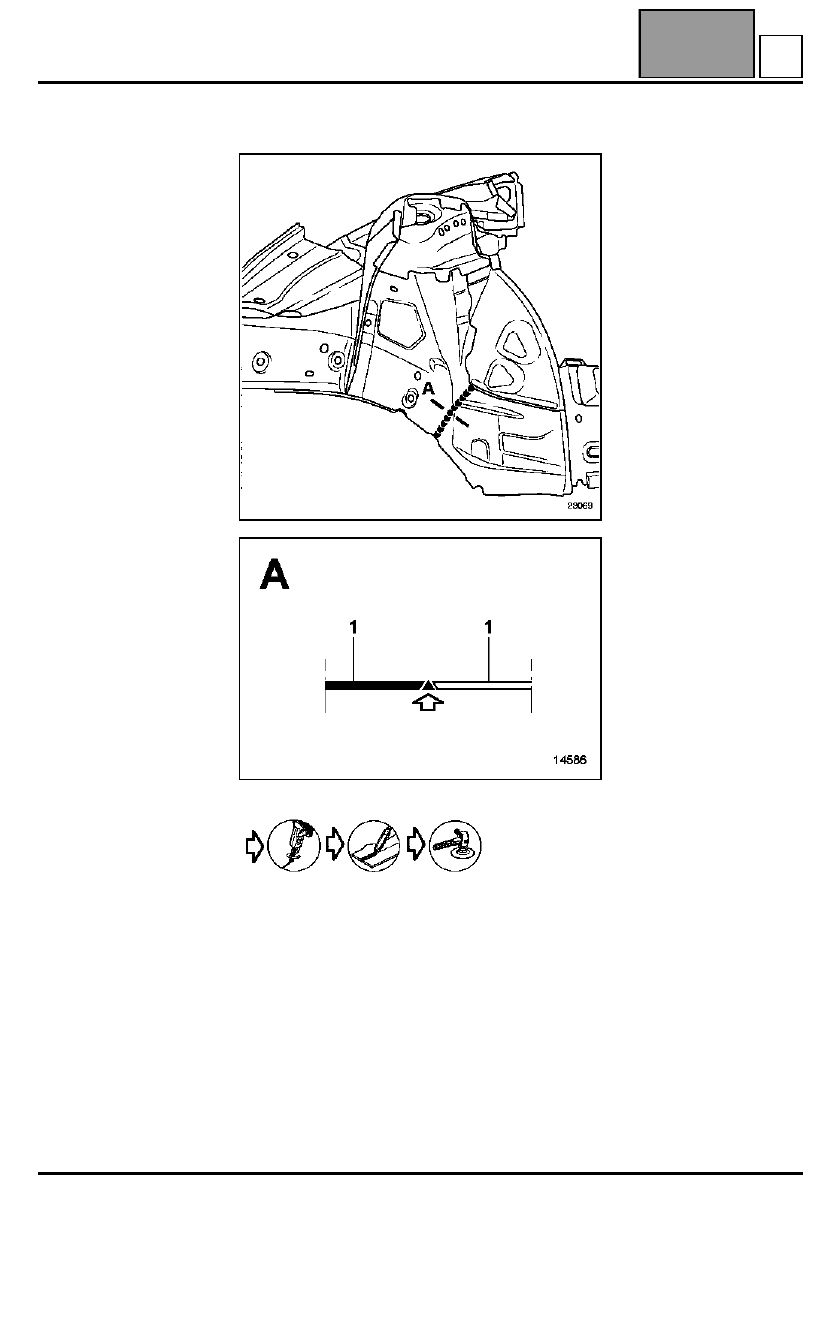

Paso de rueda parte delantera

42A

42A-14







 X3







 L 25

H

ESTRUCTURA SUPERIOR DELANTERA

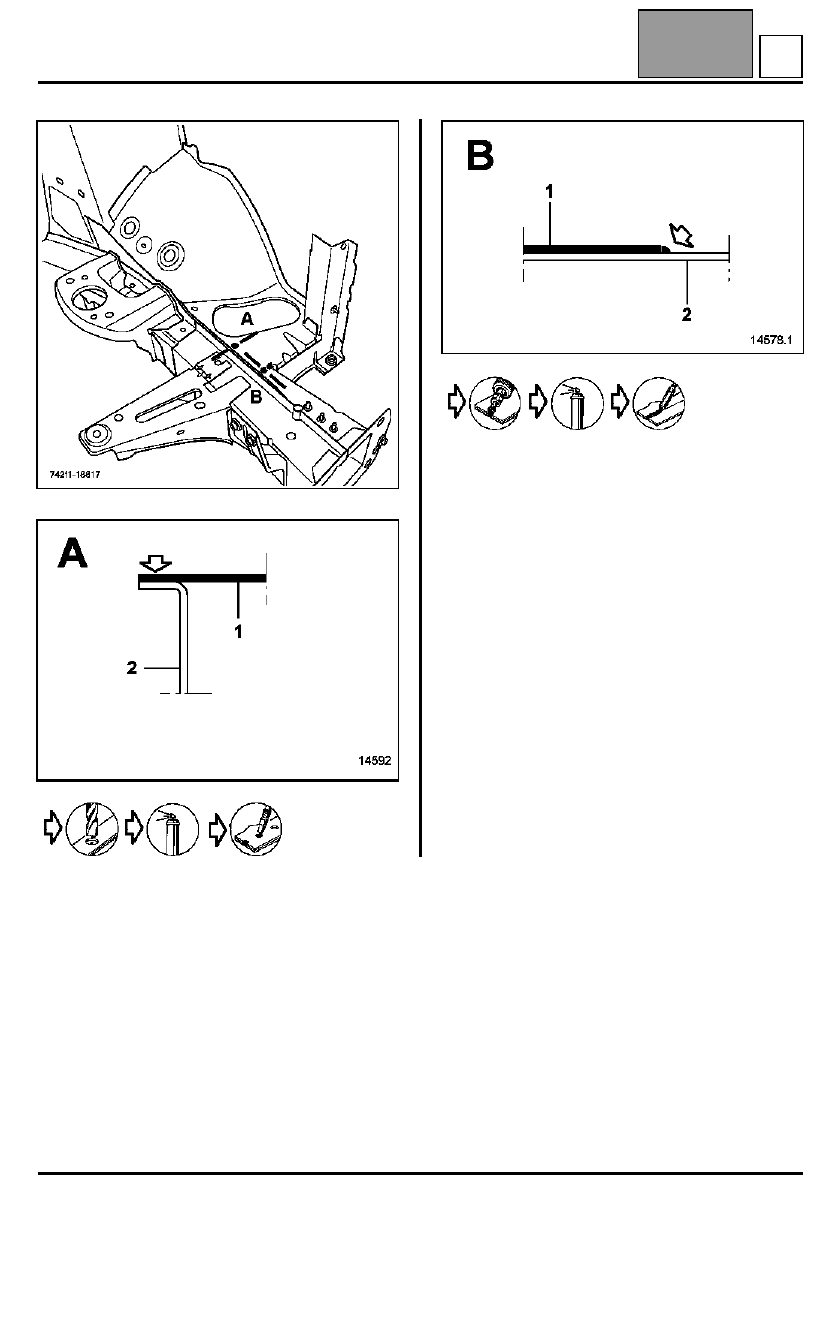

Paso de rueda parte delantera

42A

42A-15







 X6



∅

 10



H

ESTRUCTURA SUPERIOR DELANTERA

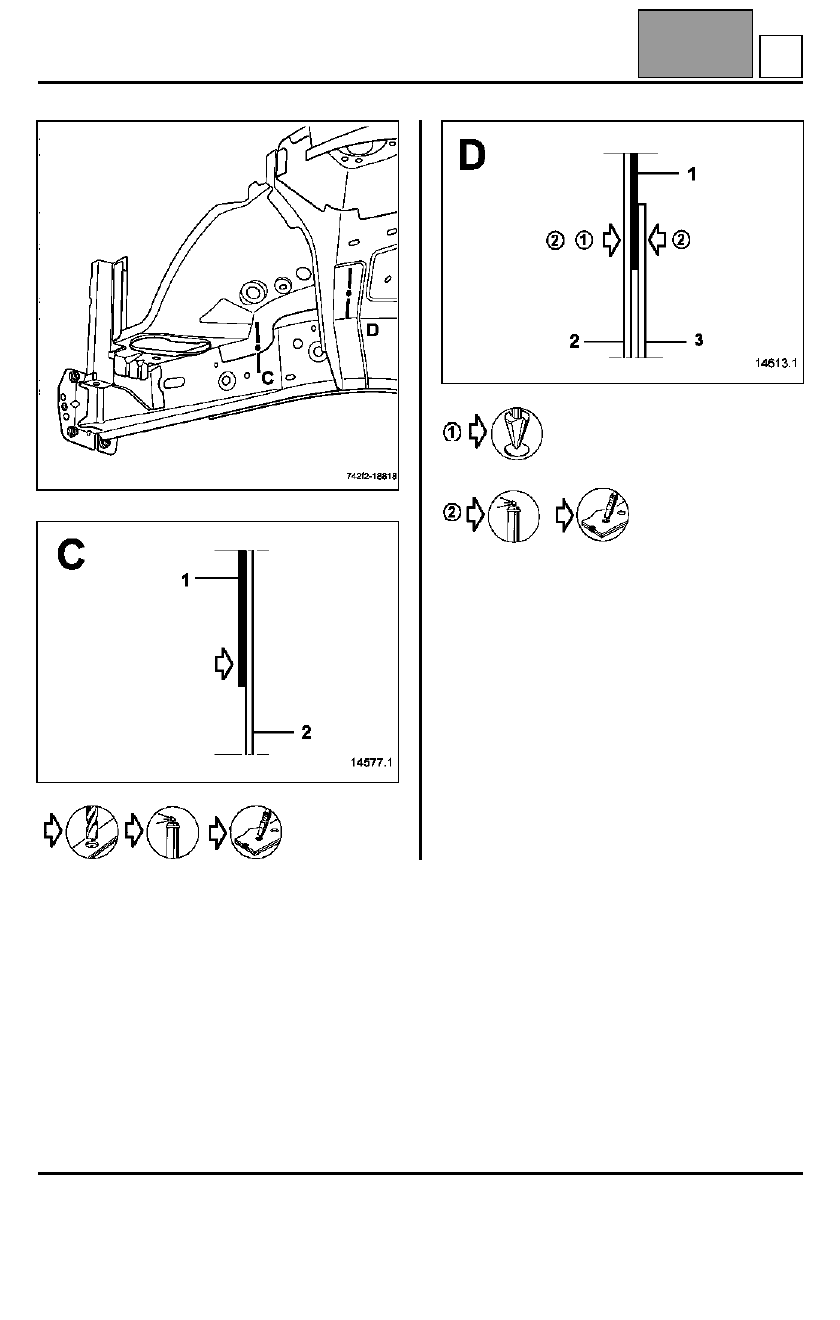

Paso de rueda delantero

42A

42A-16

Paso de rueda delantero

La sustitución de esta pieza es una operación
complementaria a la sustitución parcial del tabique de
calefacción y de la parte delantera del paso de rueda.

Las informaciones que conciernen a las piezas
complementarias o de desvestido serán tratadas en
sus capítulos respectivos (ver índice).

Esta operación se efectúa según varias posibilidades
(consultar método siguiente):
– completa,
– según corte (a).

NOTA: la operación no presenta dificultades
especiales.

Para información, encontrarán en el método, uno o

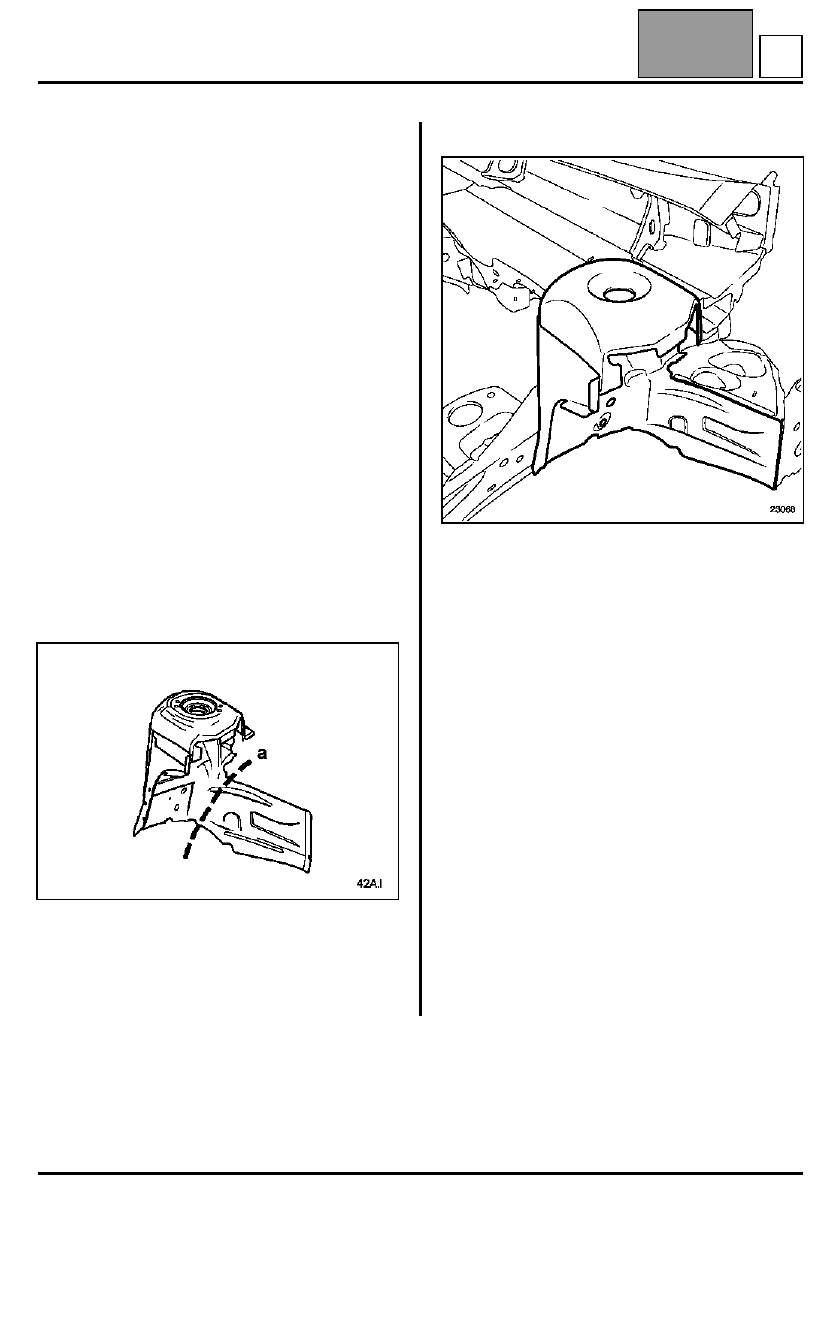

varios dibujos de la pieza montada en el vehículo o
desplazada.

En caso de que los puntos de soldadura no se puedan
realizar con la punteadora, éstos pueden ser
sustituidos por taponados.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con copela:

PIEZAS CONCERNIDAS (espesor en mm):

Sustitución completa

1 Costado de alero
2 Forro del montante de vano
3 Cierre del bajo de carrocería

1
1,2
1,2

I

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda delantero

42A

42A-17

Sustitución según corte (a)







I
