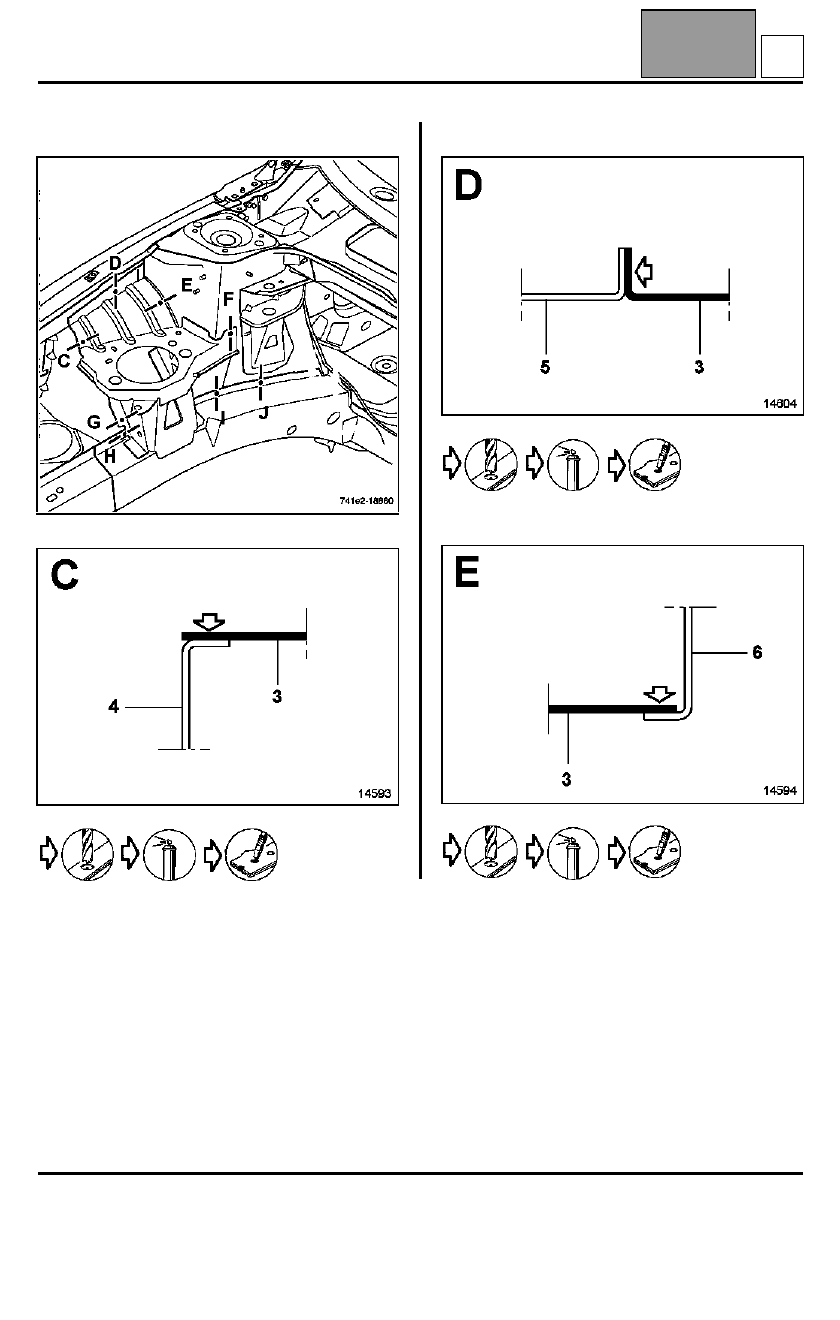

ESTRUCTURA INFERIOR DELANTERA

Larguero delantero

41A

41A-11

Sustitución completa





 X4





 X5





 X3

Edición 2

H

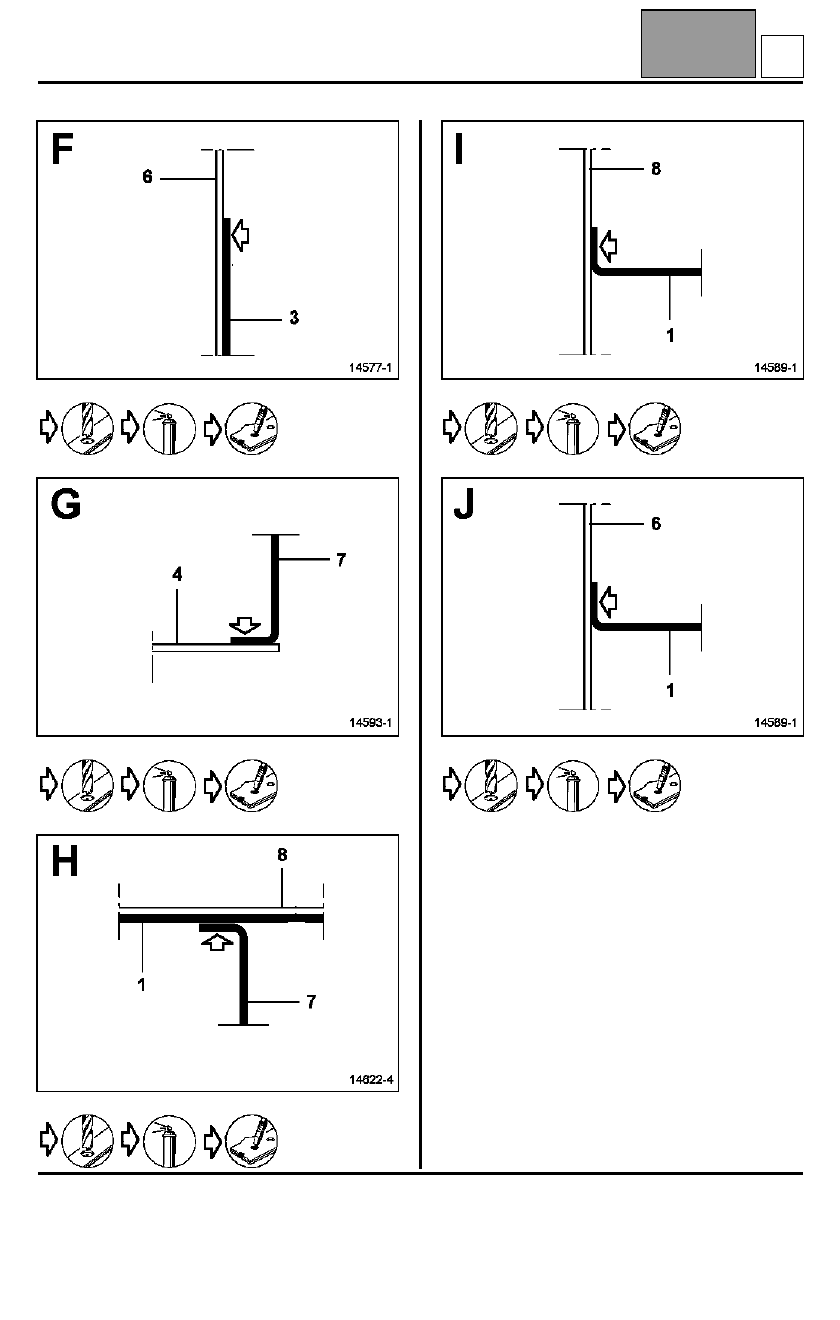

ESTRUCTURA INFERIOR DELANTERA

Larguero delantero

41A

41A-12





 X4





 X3











 X2





 X5

Edición 2

H

ESTRUCTURA INFERIOR DELANTERA

Larguero delantero

41A

41A-13

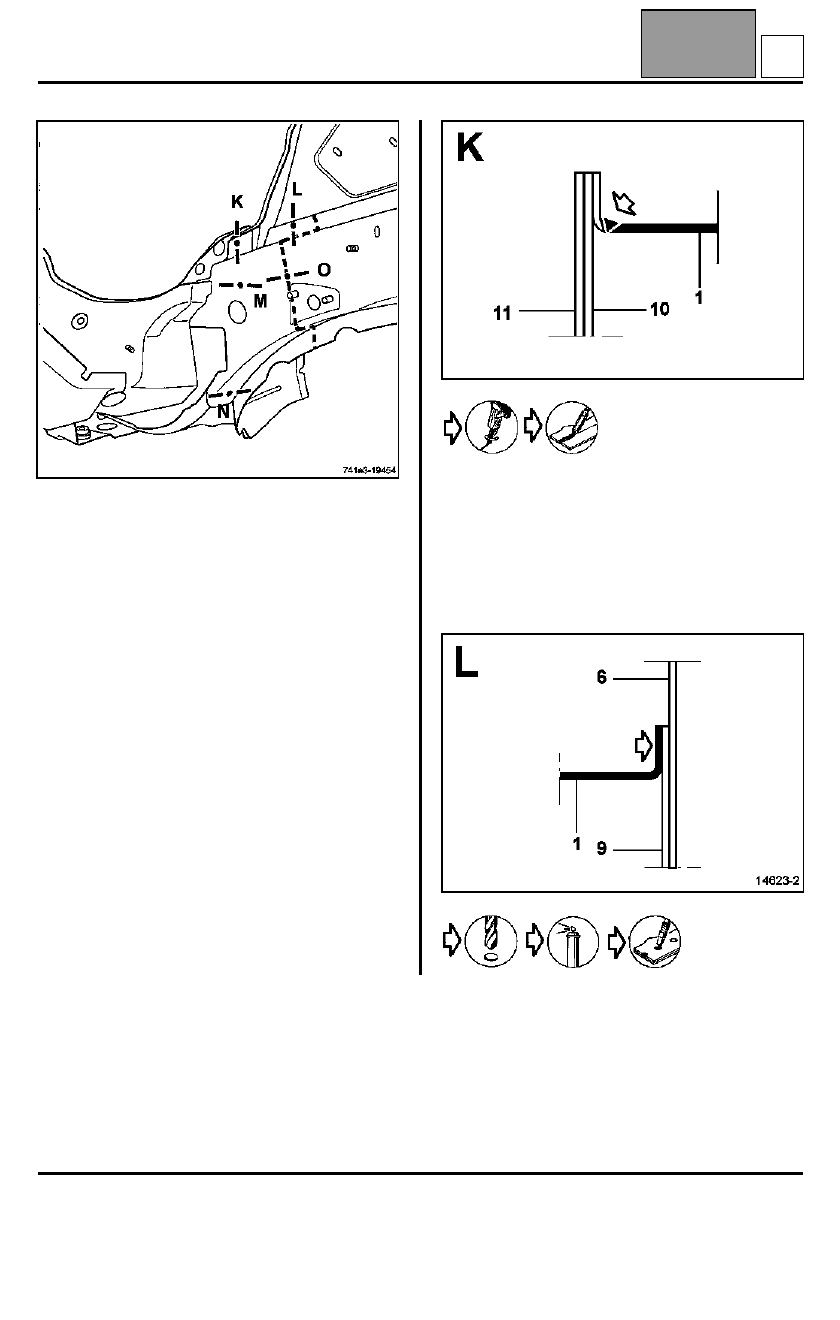

IMPORTANTE:
Para evitar la extracción de la pletina soporte de
pedalier (pegada), los puntos de soldadura a la
altura de la sección (K) deben ser evitados. Será
necesario efectuar un corte en el ángulo del
retorno de chapa (ver sección K). Esta operación
se debe realizar también en la pieza de recambio.





 X2

Edición 2

H

ESTRUCTURA INFERIOR DELANTERA

Larguero delantero

41A

41A-14





 X2





 X5

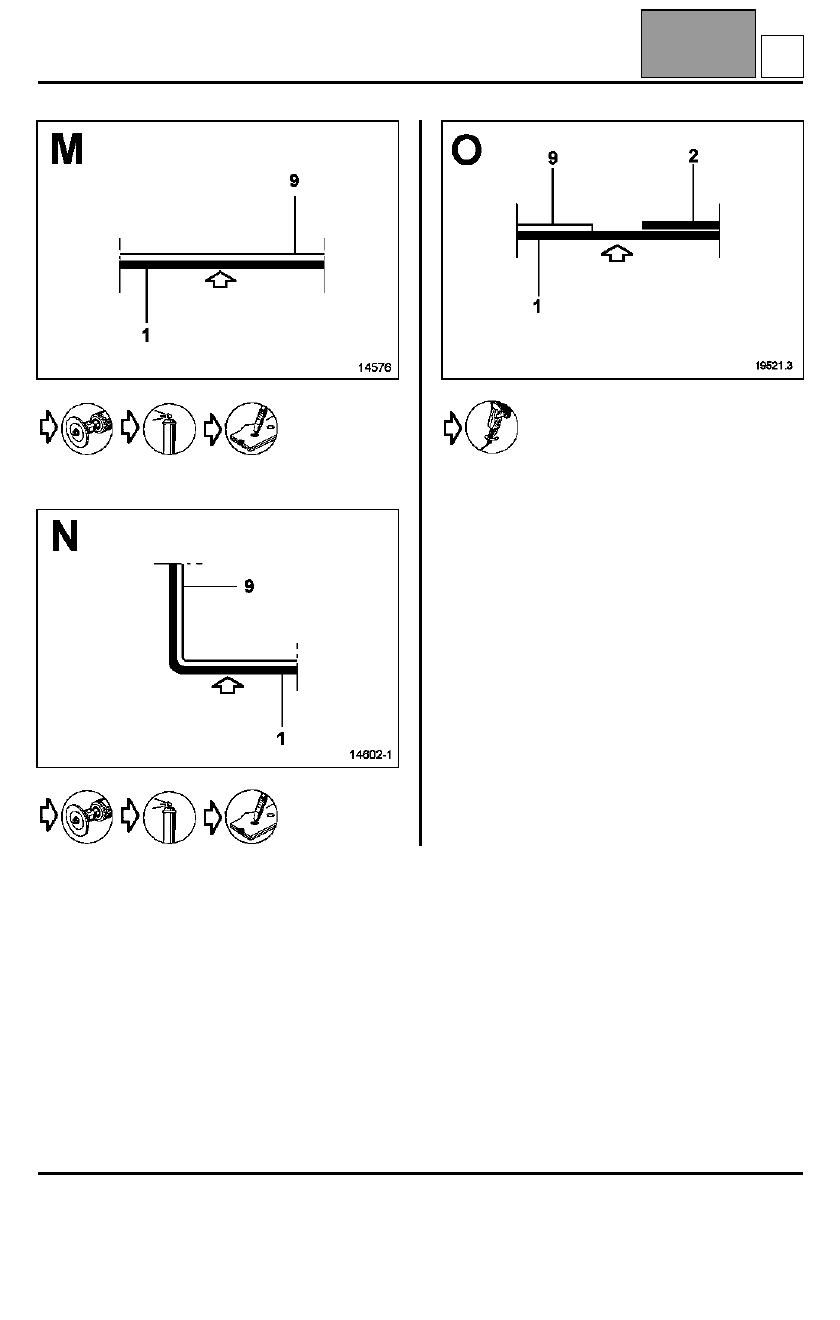

NOTA:
Este corte es necesario para facilitar el desgrapado de
los puntos anteriores.
El corte se efectúa entre el refuerzo del larguero (2) y
el larguero delantero, parte central (9).
