ILUMINACIÓN INTERIOR

Iluminador de cortesía

81B

81B-3

Iluminador de cortesía

Según versión, los espejos de cortesía pueden estar
acompañados de un iluminador integrado en el
guarnecido del techo.

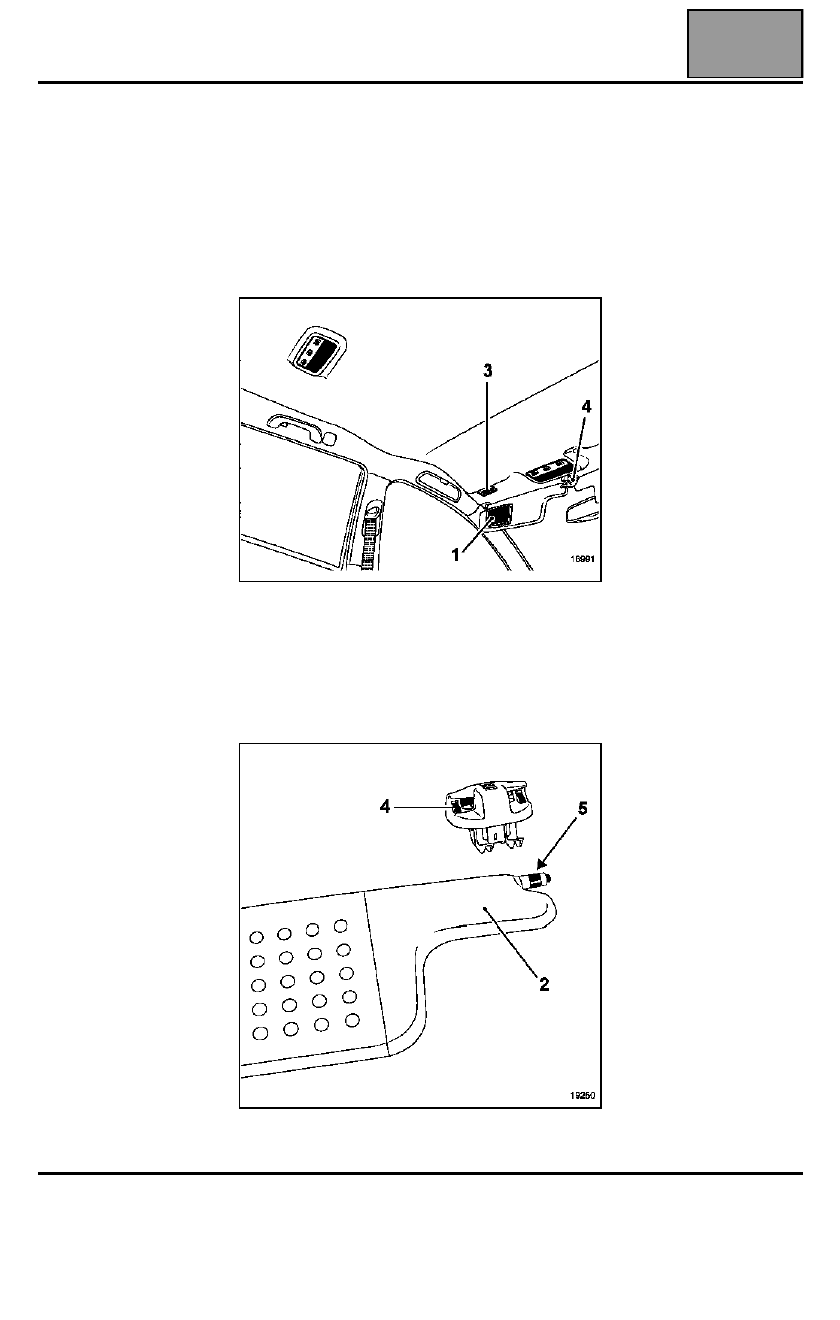

El interruptor está situado en la portezuela (1) del
espejo del quitasol (2). La corriente es transmitida al
iluminador (3) por la fijación central (4) de los
quitasoles.

NOTA: es posible controlar el funcionamiento del
interruptor conectando un multímetro en (5):

●

portezuela del espejo cerrada (interruptor abierto) =
iluminador apagado = resistencia infinita,

●

portezuela del espejo abierta (interruptor cerrado) =
iluminador encendido = resistencia nula.

Edition 2

FUSIBLES

Caja de Fusibles - Relés

81C

81C-1

181C

FUSIBLES

Caja de Fusibles - Relés

DESCRIPCIÓN

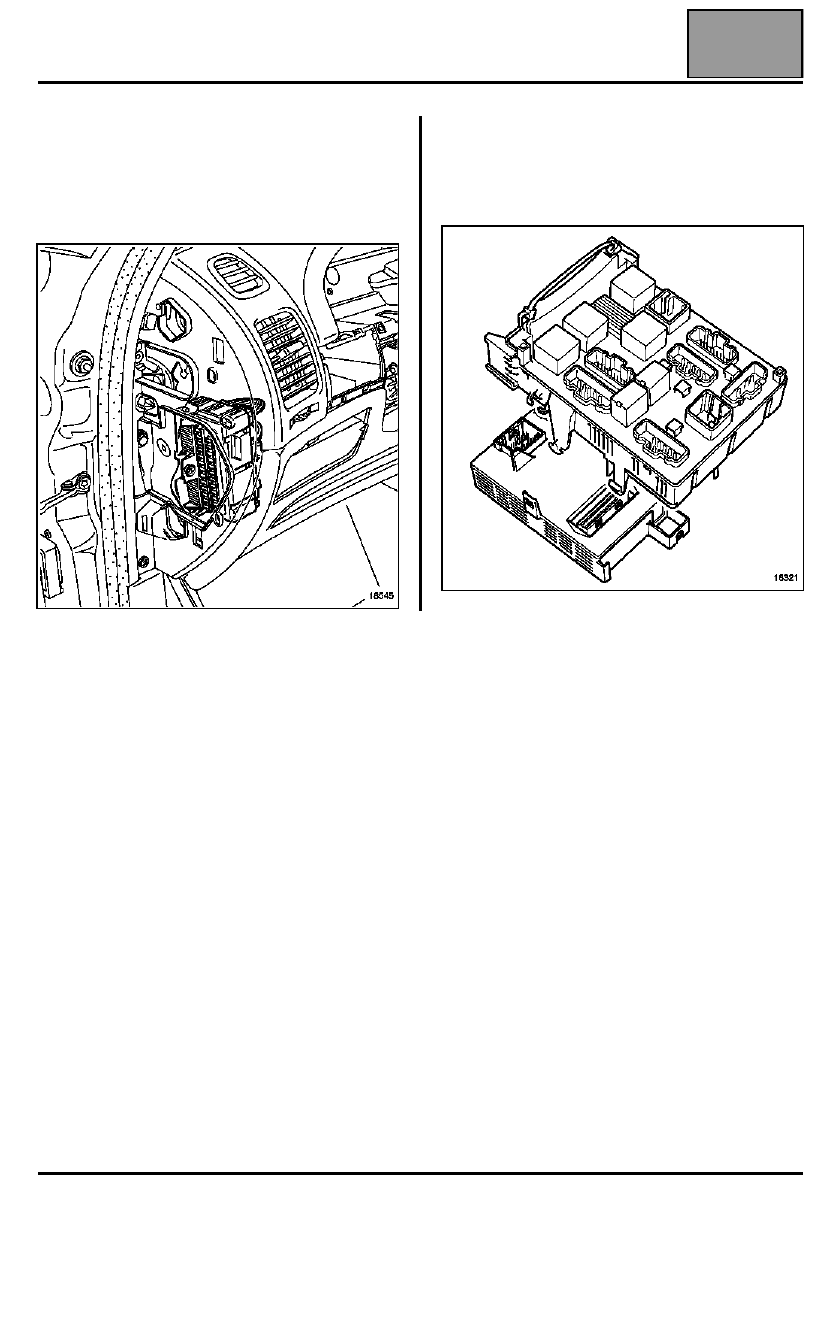

La caja de Fusibles-Relés va fijada en la Unidad
Central del Habitáculo en el tablero de bordo, lado del
conductor.

En la sustitución de la Caja de Fusibles-Relés, están
presentes ciertos fusibles y shunts en función del
equipamiento del vehículo. Hay que colocarlos
imperativamente igual que en la pieza nueva.

Edition 2

FUSIBLES

Caja de Fusibles - Relés

81C

81C-2

EXTRACCIÓN

OBSERVACIÓN:

●

En caso de sustituir la Unidad Central del Habitáculo,
es imperativo obtener las configuraciones mediante
el útil de Diagnóstico,

●

la Caja de Fusibles-Relés va fijada en la Unidad
Central del Habitáculo. La extracción de una
conlleva la extracción de la otra.

Desconectar la batería.

Extraer:
– la pestaña del tablero de bordo, lado del conductor,
– la tapa bajo el tablero de bordo,

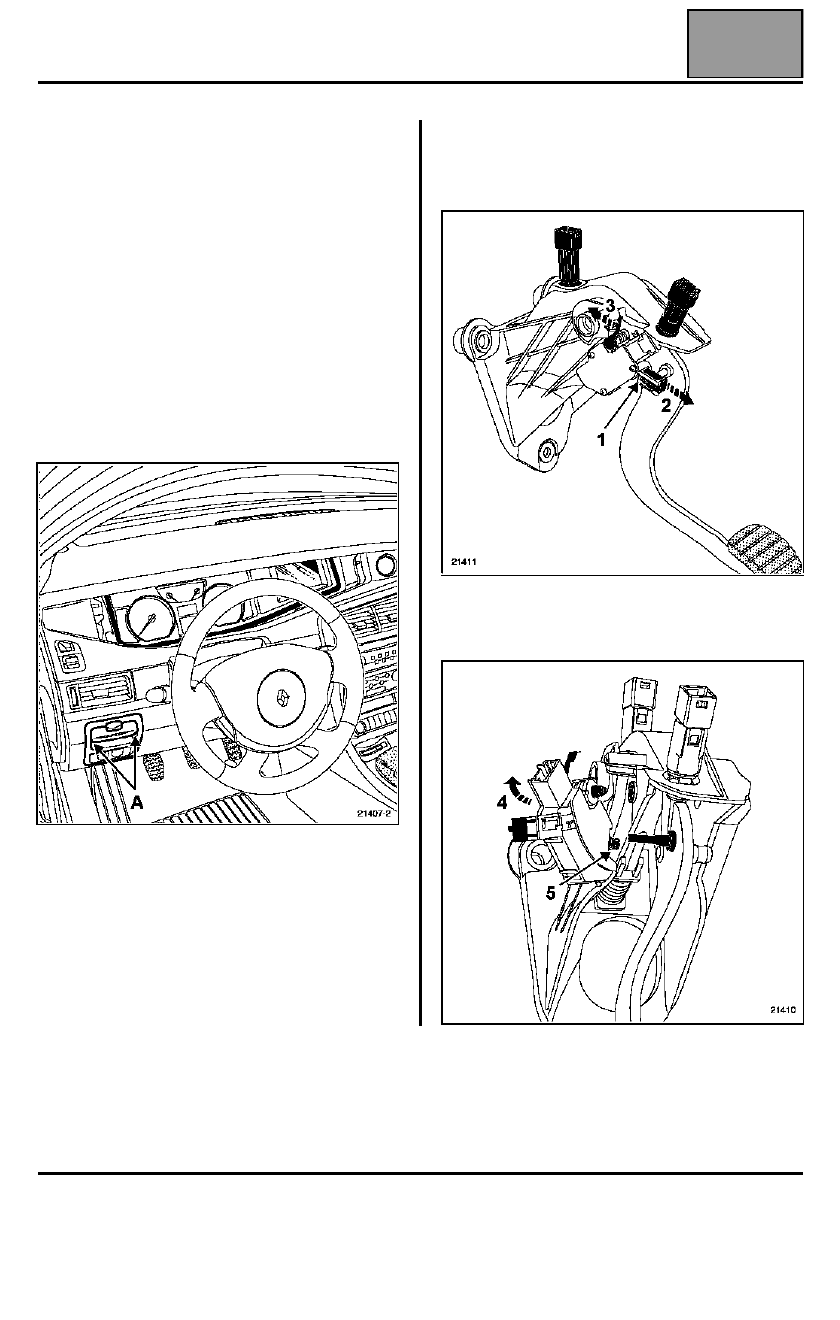

– la empuñadura del freno de estacionamiento

automático fijada por los tornillos (A),

– el soporte del mando de reglaje in situ (encajado),

– el captador de recorrido del pedal de embrague

procediendo como sigue:

●

desconectar su conector,

●

desbloquear la parte unida al pedal actuando en el
bloqueo (1) y hacerla deslizar (2),

●

desbloquear el cuerpo del captador actuando en el
bloqueo (3),

●

bascular el captador (4) teniendo la precaución de
no romper la patilla de fijación inferior (5).

Edition 2

FUSIBLES

Caja de Fusibles - Relés

81C

81C-3

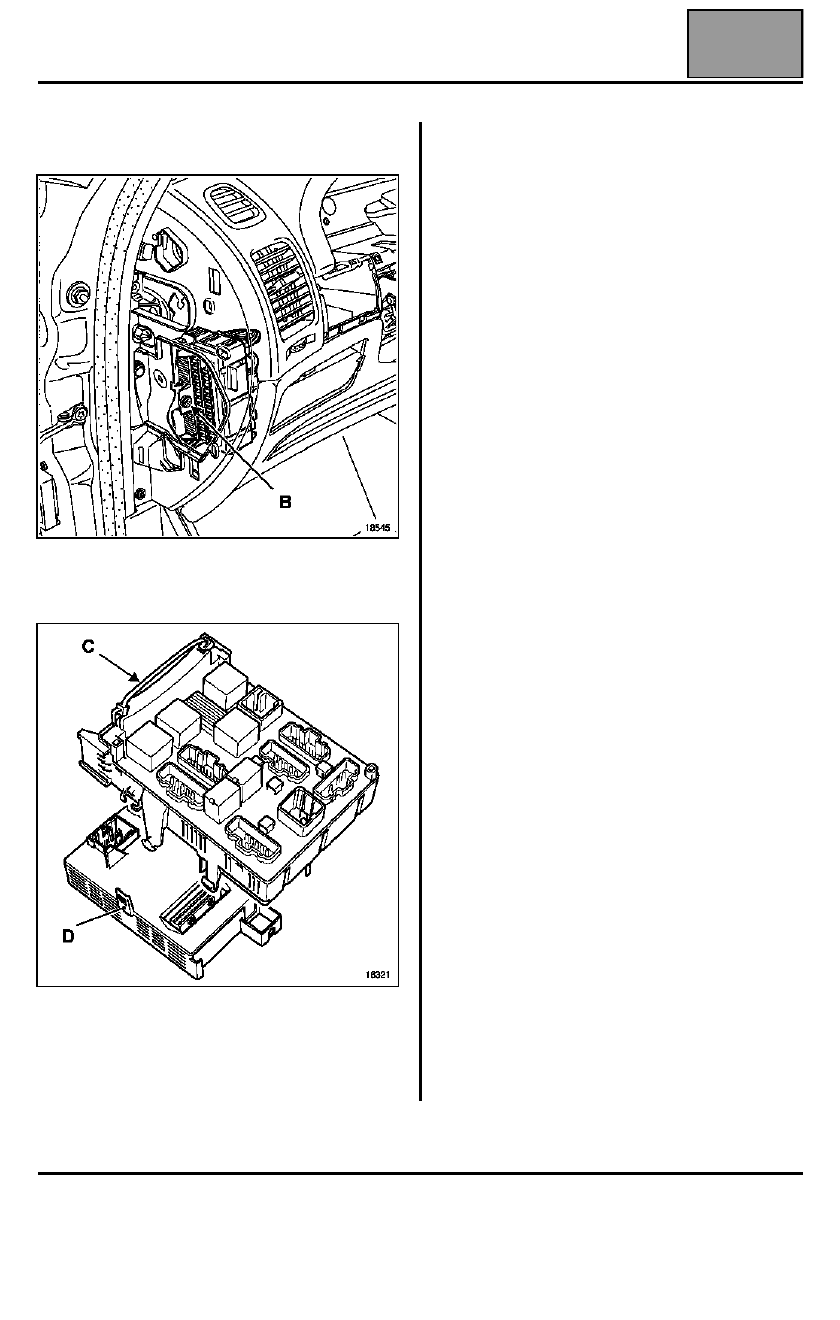

Quitar el tornillo de fijación (B) de la Unidad Central
del Habitáculo.

Cortar la abrazadera de plástico (C) que sujeta el
cableado.

Desconectar los conectores de la Unidad Central del
Habitáculo y de la Caja de Fusibles - Relés.

Separar la Unidad Central del Habitáculo y la Caja de
Fusibles - Relés presionando los bloqueos (D).

REPOSICIÓN

Posicionar en la nueva pieza los relés y shunts como
estaban en origen.

Respetar la conexión de los conectores y colocar una
abrazadera de gran tamaño (C) para mantener sujeto
el cableado.
