Asiento eléctrico

75

75-7

EXTRACCIÓN DE LA NAPA LUMBAR Y DE SU
SISTEMA DE MANDO

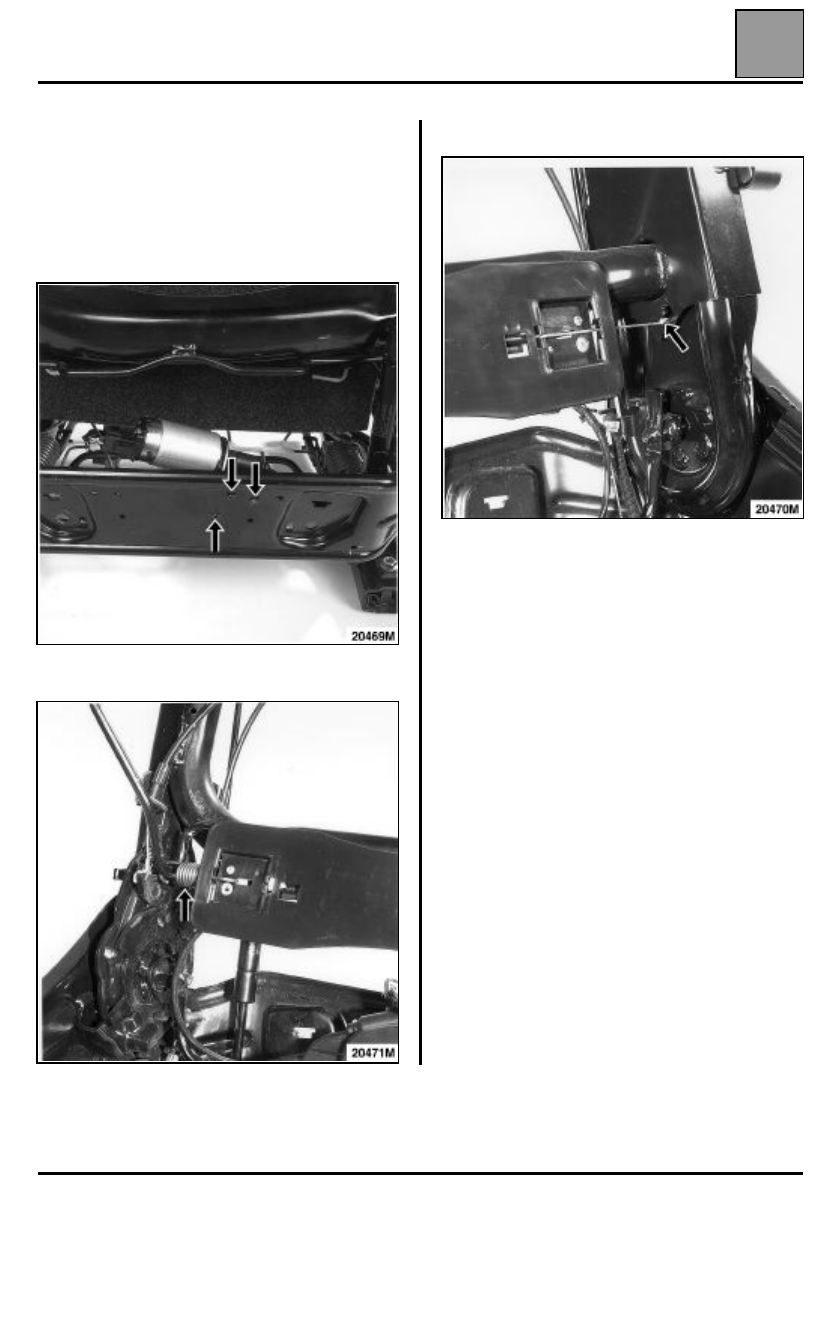

Desguarnecer el respaldo (consultar el capítulo 77).

Desconectar el conector.

Taladrar los tres remaches de fijación del motor.

Extraer el muelle de recuperación.

Sacar el cable de su alojamiento.

Extraer:
– la napa lumbar,
– el motor con el cable de tensión.

REPOSICIÓN

Remachar el motor sobre la estructura del asiento.

Colocar el extremo del cable en su alojamiento.

Volver a colocar el muelle.

Colocar el guarnecido del respaldo.

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

ARMADURAS DE BANQUETA TRASERA

Armadura del respaldo

76

76-1

476

ARMADURAS DE BANQUETA TRASERA

Armadura del respaldo

EXTRACCIÓN

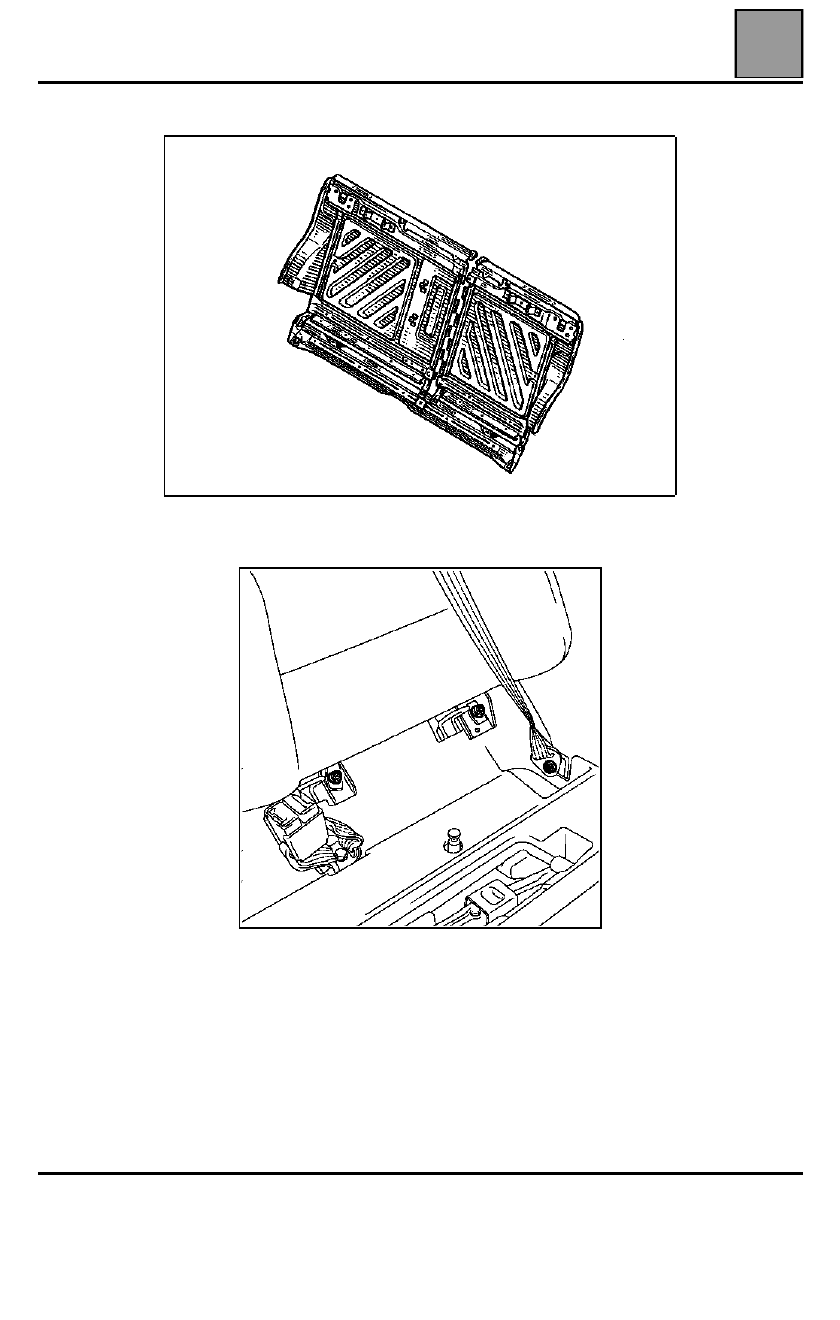

Bascular los cojines del asiento y extraer las cuatro
tuercas de fijación del respaldo.

ARMADURAS DE BANQUETA TRASERA

Armadura del cojín

76

76-2

Armadura del cojín

Extracción de la banqueta

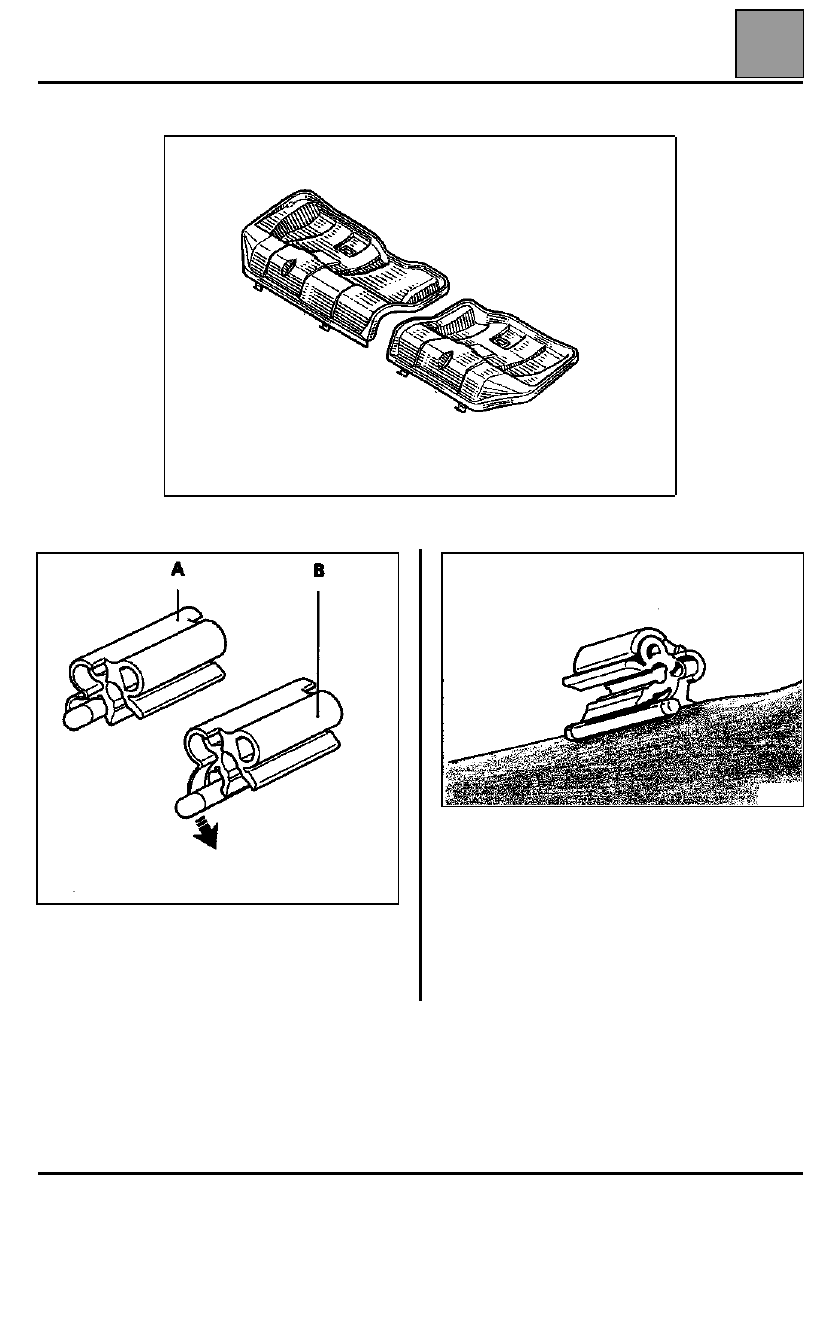

Soltar las barras de las grapas como se ha indicado
anteriormente.

A

Posición cerrada

B

Posición abierta

Extraer la banqueta desgrapando las fijaciones.

ARMADURAS DE BANQUETA TRASERA

Soporte de la banqueta trasera

76

76-3

Soporte de la banqueta trasera

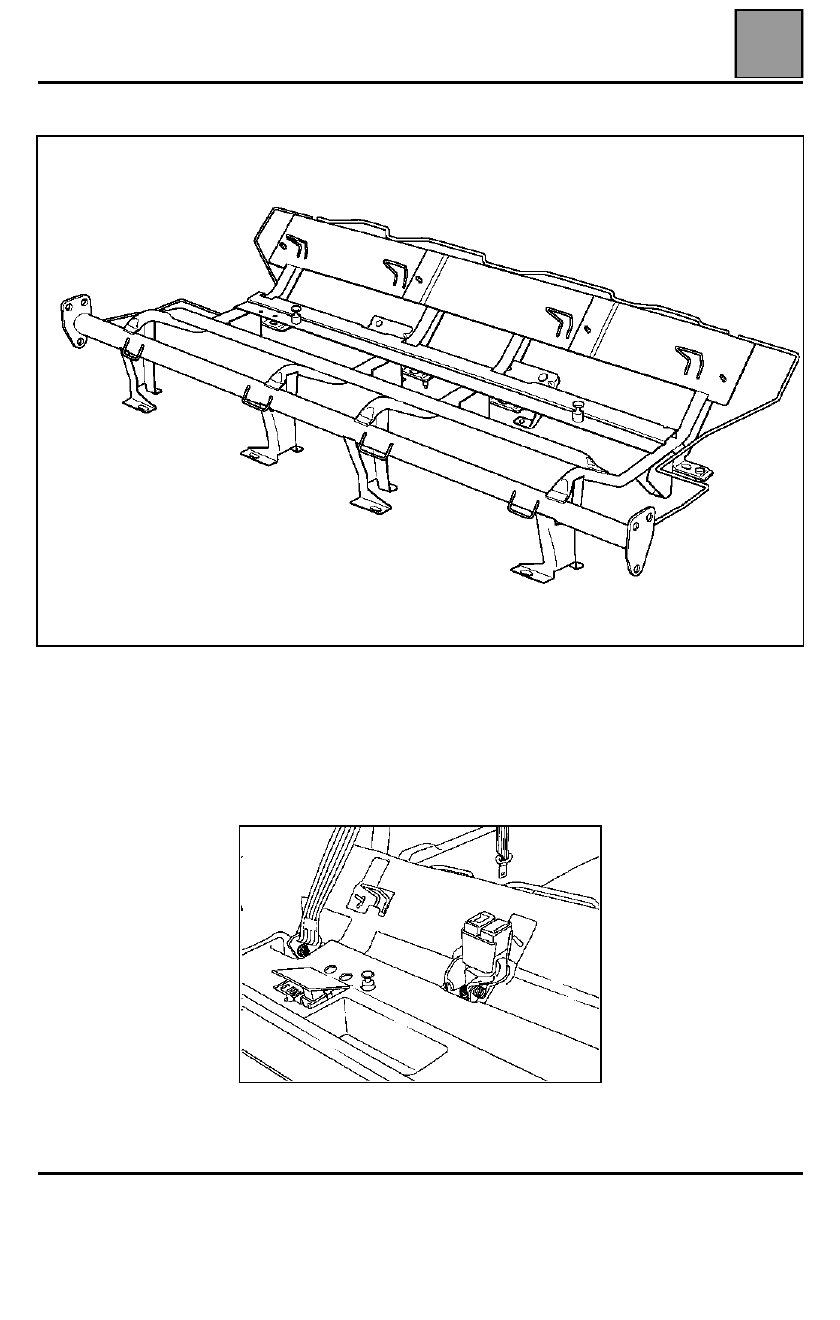

EXTRACCIÓN

Extraer:
– los cojines,
– el respaldo,
– los guarnecidos inferiores laterales.
