Renault Avantime. Manual - parte 135

CRISTALES

Parabrisas

54

54-12

COLOCACIÓN DE LOS EMBELLECEDORES

Preparación de los cristales

CUALQUIER PREPARACIÓN DEBE EFECTUARSE
EN UN CRISTAL LIMPIO Y SECO

Limpiar la zona de pegado mediante un paño limpio
impregnado de desengrasante, heptano.

Dejar secar 5 minutos (a 20

°

C

).

Mediante un aplicador suministrado en los kits de
pegado, aplicar el primario evitando los
desbordamientos (limpiar los desbordamientos
eventuales tras la colocación del embellecedor con
heptano o con una rasqueta para pintura).

Dejar secar 10 minutos (a 20

°

C

).

NO VOLVER A TOCAR ESTA ZONA

Preparación de los embellecedores

LA ADHERENCIA MÁXIMA DE LOS ADHESIVOS
SE OBTIENE CUANDO SE APLICAN A UNA
TEMPERATURA COMPRENDIDA ENTRE + 30

°

C Y

+ 40

°

C.

Por lo tanto, es importante precalentar los
embellecedores (bajo lámparas, en estufa o en un
radiador) justo antes de su pegado.

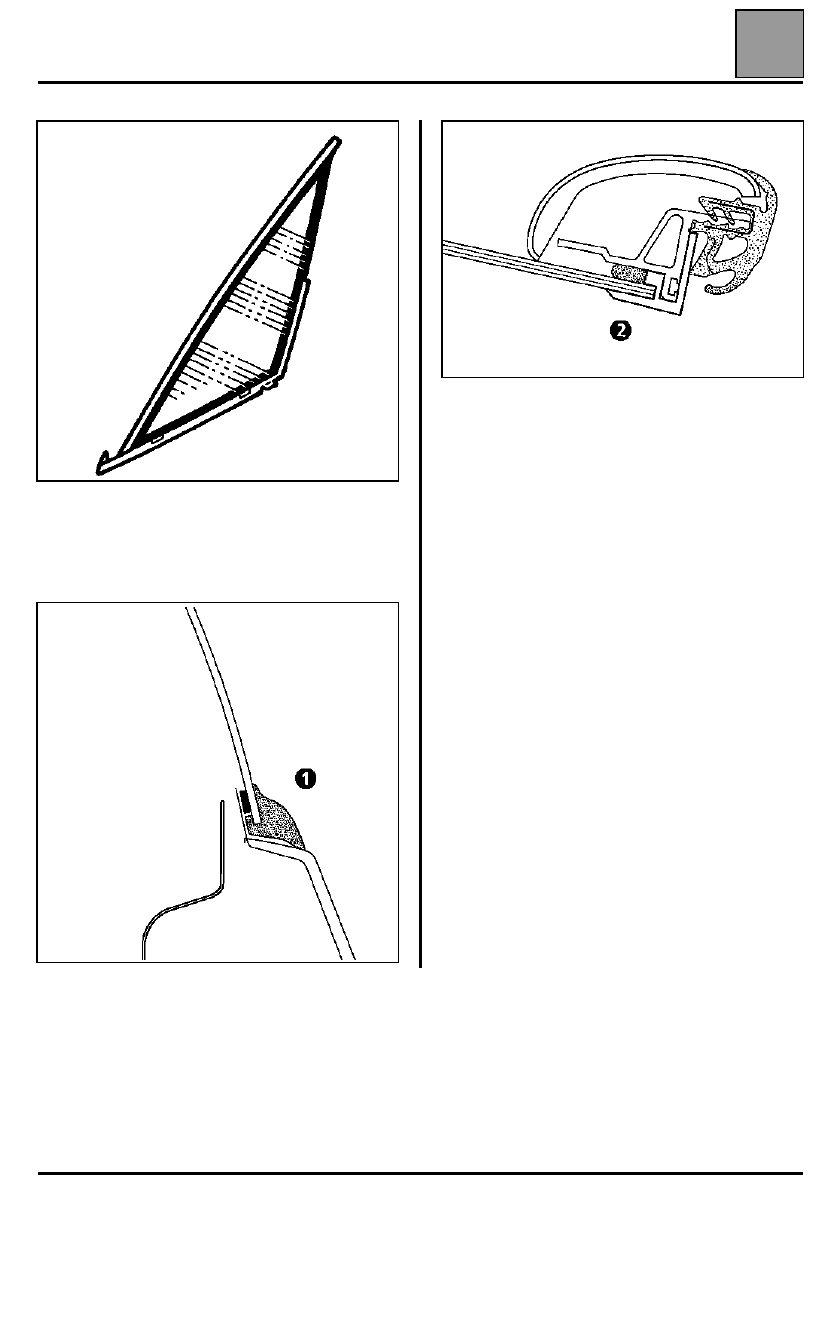

CRISTALES

Cristal del deflector

54

54-13

Cristal del deflector

El cristal del deflector es indisociable de su
embellecedor de goma.

No se puede recuperar sin dañar el embellecedor.

EXTRACCIÓN

Proteger la parte superior del tablero de bordo.

Cubrir toda la cara interna del cristal con adhesivo.

Romper el deflector y retirar todos los cristales rotos.

Cortar el cordón de cola con un útil cortante, para
eliminar el cristal y la junta restante.

Enrasar el cordón de cola dejando un espesor de un
milímetro, lado estructura de aluminio.

REPOSICIÓN

Aplicar primario aluminio (Kit 60 25 170 306) en los
lugares donde el aluminio esté dañado.

Extrusionar un cordón de 8 x 12 mm en el deflector,
en el límite interior del embellecedor de goma.

Colocar el cristal en el vehículo centrándose en el
ángulo formado por la aleta y el montante del
parabrisas.

Abatir el labio de la junta del montante del deflector.

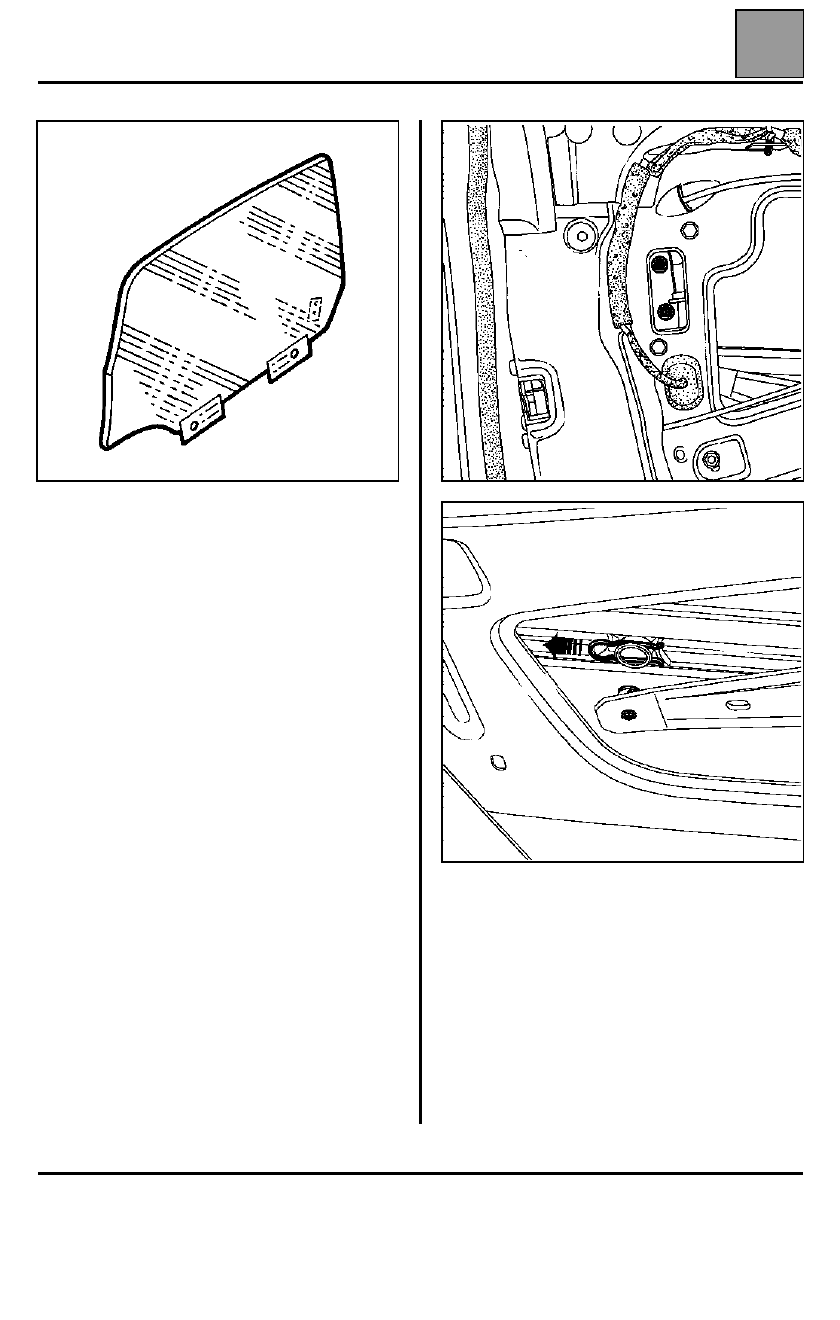

CRISTALES

Cristal de puerta

54

54-14

Cristal de puerta

El cristal se suministra con sus fijaciones pegadas.

Caso de la sustitución de un cristal solo.

Para la sustitución del elevalunas, consultar el
Capítulo 51.

EXTRACCIÓN
– desguarnecer el panel de puerta (un tornillo en el

mando interior, un tornillo detrás del mando interior,
dos tornillos en la empuñadura de tiro, un tornillo en
el recipiente inferior, cuatro tornillos en la parte
inferior de la puerta y la tobera de desempañado),

– levantar el guarnecido y el lamelunas interior para

sacarlos,

– despegar la película de estanquidad,
– desolidarizar el cristal del carrito ascensor (dos

tuercas frenadas),

– soltar los carritos haciendo palanca en las grapas

mediante un destornillador.

ATENCIÓN:

 los rodillos se pueden romper si las

grapas no se han extraído previamente.

– sacar el cristal por arriba.

Piezas que hay que sustituir:
– carritos o rodillos de deslizadera inferior, si es

necesario,

– tuercas frenadas del carrito superior.

REPOSICIÓN
– introducir el cristal, por la parte superior de la puerta

y en la deslizadera del retrovisor,

– encajar (a fondo en el segundo diente) los dos

carritos de la parte inferior del cristal,

– aproximar las dos tuercas frenadas del carrito

ascensor.

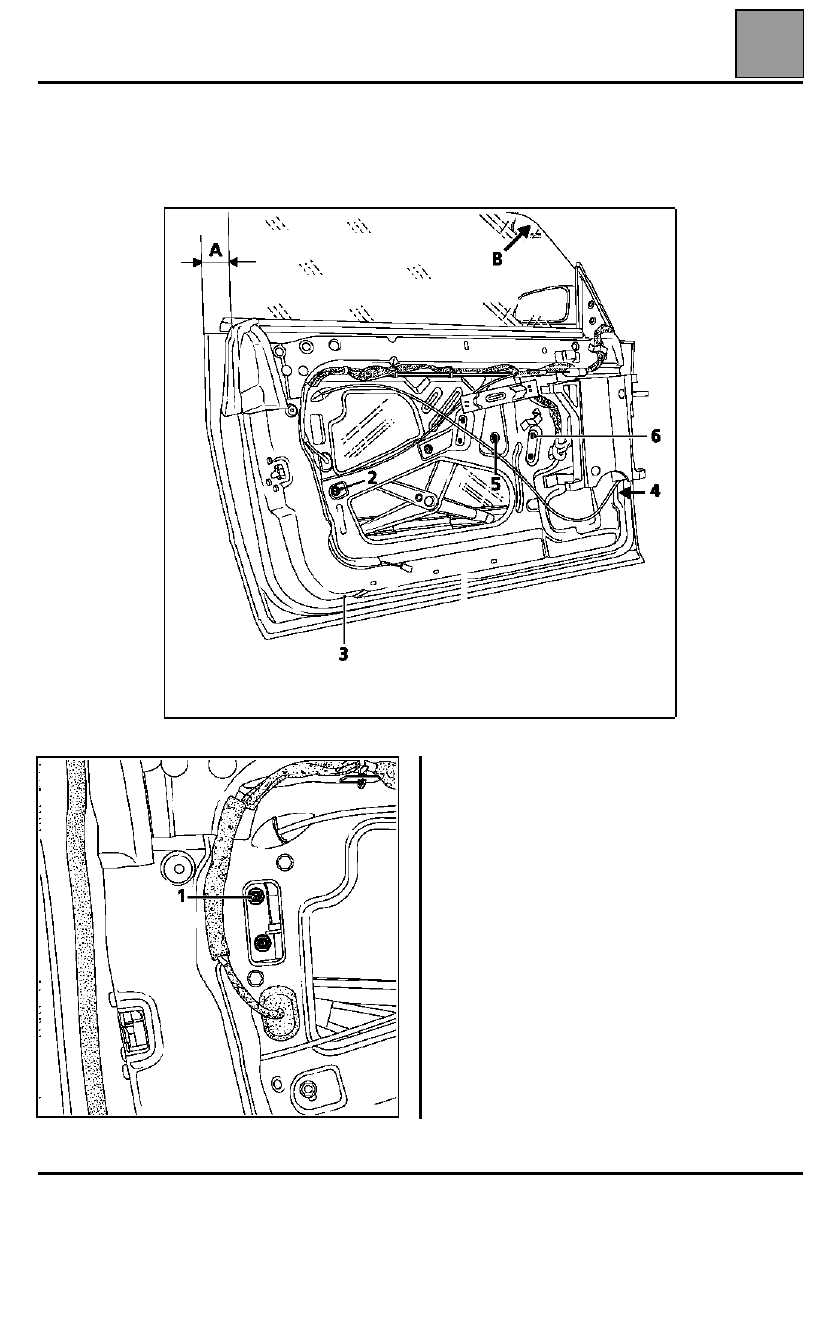

CRISTALES

Reglaje del cristal de puerta

54

54-15

Reglaje del cristal de puerta

REGLAJES DEL CRISTAL

IMPORTANTE: después de sustituir el cristal solo es necesario realizar el reglaje longitudinal Si es
necesario intervenir en los reglajes de altura y de encastrado en la junta de la viga, consultar el capítulo 51.

Reglaje longitudinal
– subir el cristal a 27 cm,
– aflojar las dos tuercas (1) del carrito (frente a la

ventana),

– empujar el cristal hacia adelante en la deslizadera

del retrovisor, verificar que hay aproximadamente
53 milímetros en (A), apretar las tuercas (1).
