MECANISMOS DE ABRIENTES NO LATERALES

Techo solar

52

52-8

EXTRACCIÓN DEL CRISTAL MÓVIL

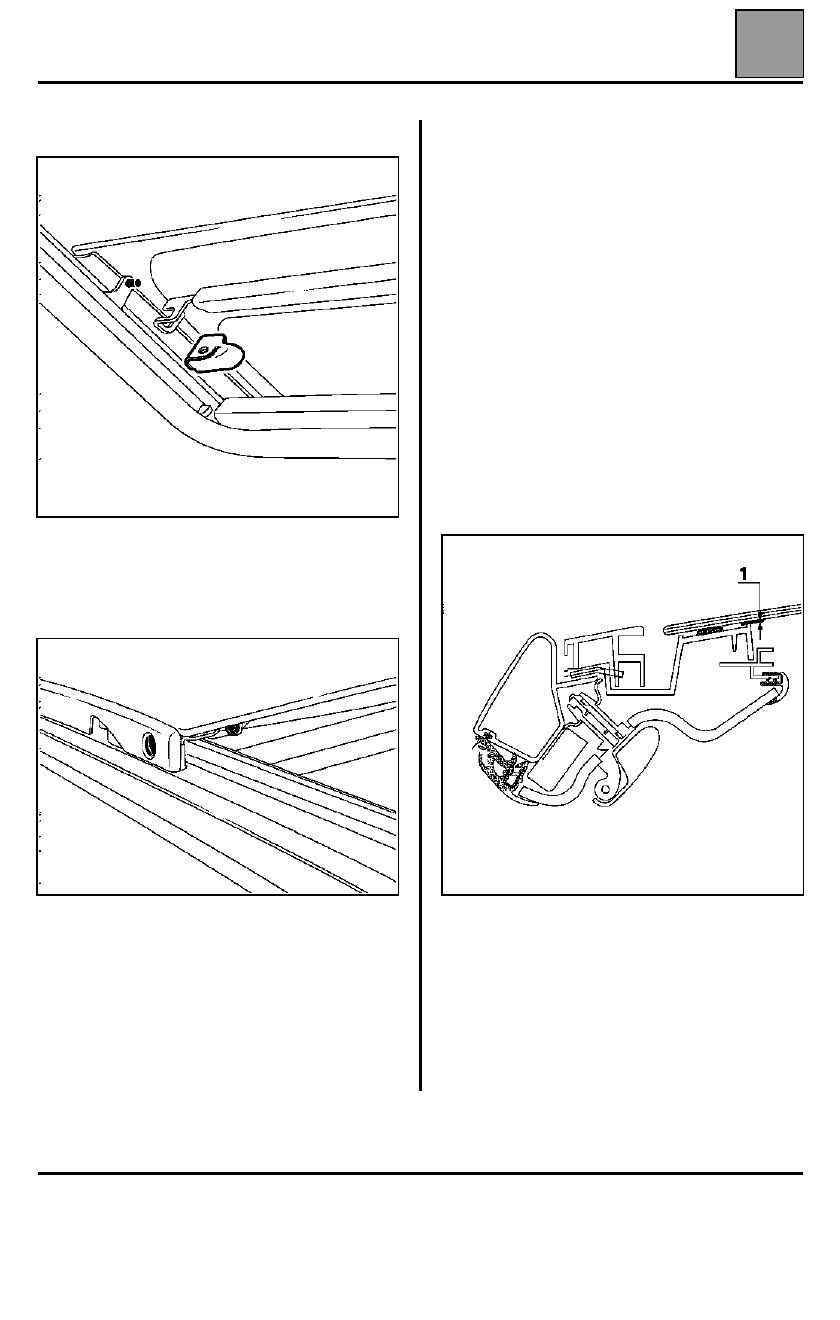

Echar para atrás el cristal para aflojar los dos
arrastradores desde el interior.

Desolidarizar los dos arrastradores.

Aflojar las bieletas delantera y trasera. Sacar el cristal.

REPOSICIÓN

Pegar los tornillos de las bieletas exteriores con
Loctite para freno de roscas.

EXTRACCIÓN DEL CRISTAL FIJO DEL TECHO
SOLAR

Extraer la junta de acabado interior del techo.

Proteger:
– el interior del vehículo,
– el cristal delantero y la parte trasera del techo.

Introducir la cuerda de piano en un ángulo trasero.

Entre dos personas recortar el cordón.

Atención

 a la junta de acabado delantera.

REPOSICIÓN

Cristal delantero cerrado.

Calzar la junta entre el cristal delantero y el trasero.

Colocar en el marco ocho calas de un milímetro para
controlar la introducción.

Extrusionar un cordón de 6 x 8 mm en las marcas del
antiguo pegado, lado marco (cola de poliuretano para
parabrisas).

Pegar el cristal centrándolo respecto a sus costados
laterales y respetando un juego de 10 milímetros entre
el cristal delantero y trasero.

CRISTALES

Parabrisas

54

54-1

254

CRISTALES

Parabrisas

SUSTITUCIÓN

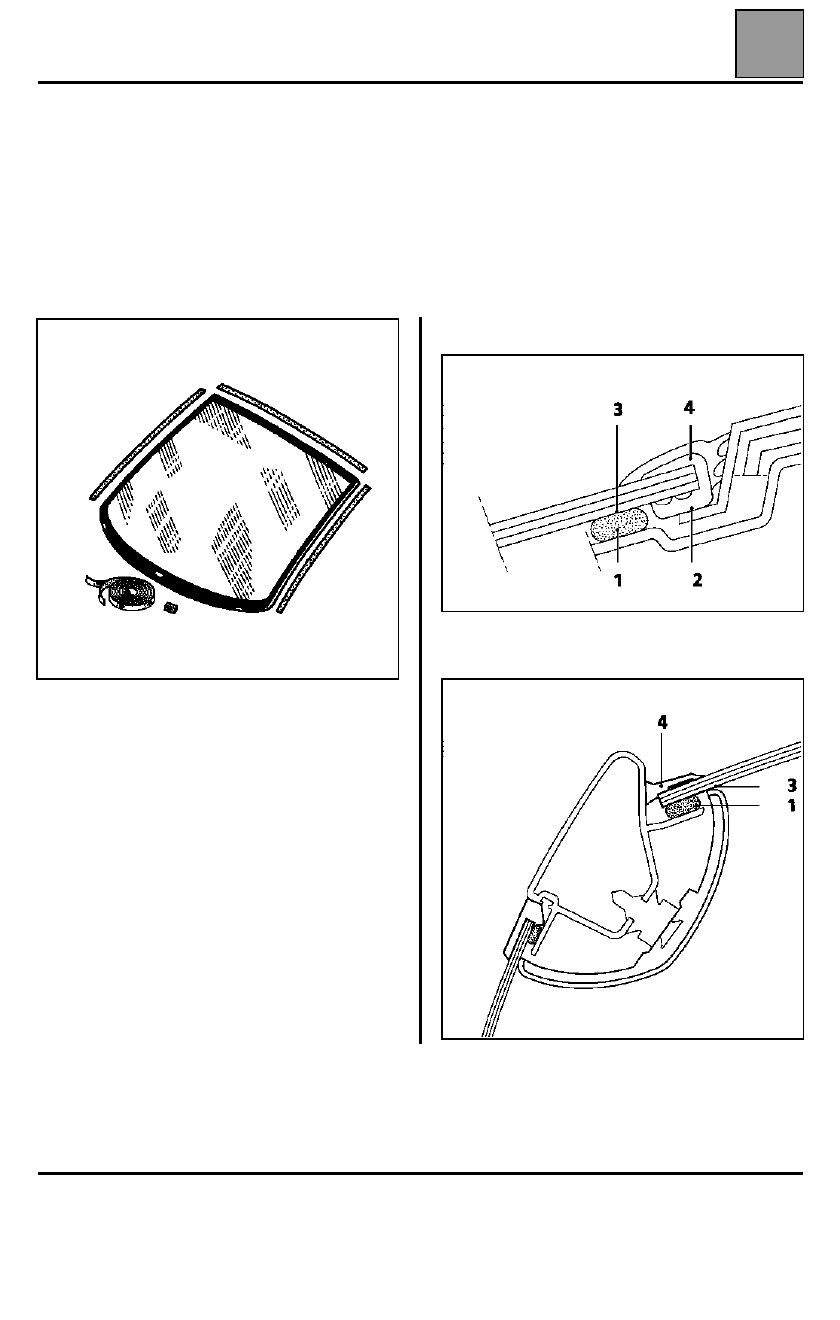

El parabrisas está pegado en la carrocería mediante un cordón adhesivo de junta (1).

La parte esmaltada en el interior permite una buena presentación de la parte pegada.

Un primario de adherencia para cristal (3), aplicado en la parte esmaltada, asegura la unión entre el adhesivo de
junta y el cristal.

Leyenda:

1

Adhesivo junta

2

Calado

3

Primario de adherencia

4

Embellecedor de parabrisas

Montaje a la altura del techo

Montante del parabrisas

CRISTALES

Parabrisas

54

54-2

EXTRACCIÓN

La parte superior del tablero de bordo permanece en
su sitio.

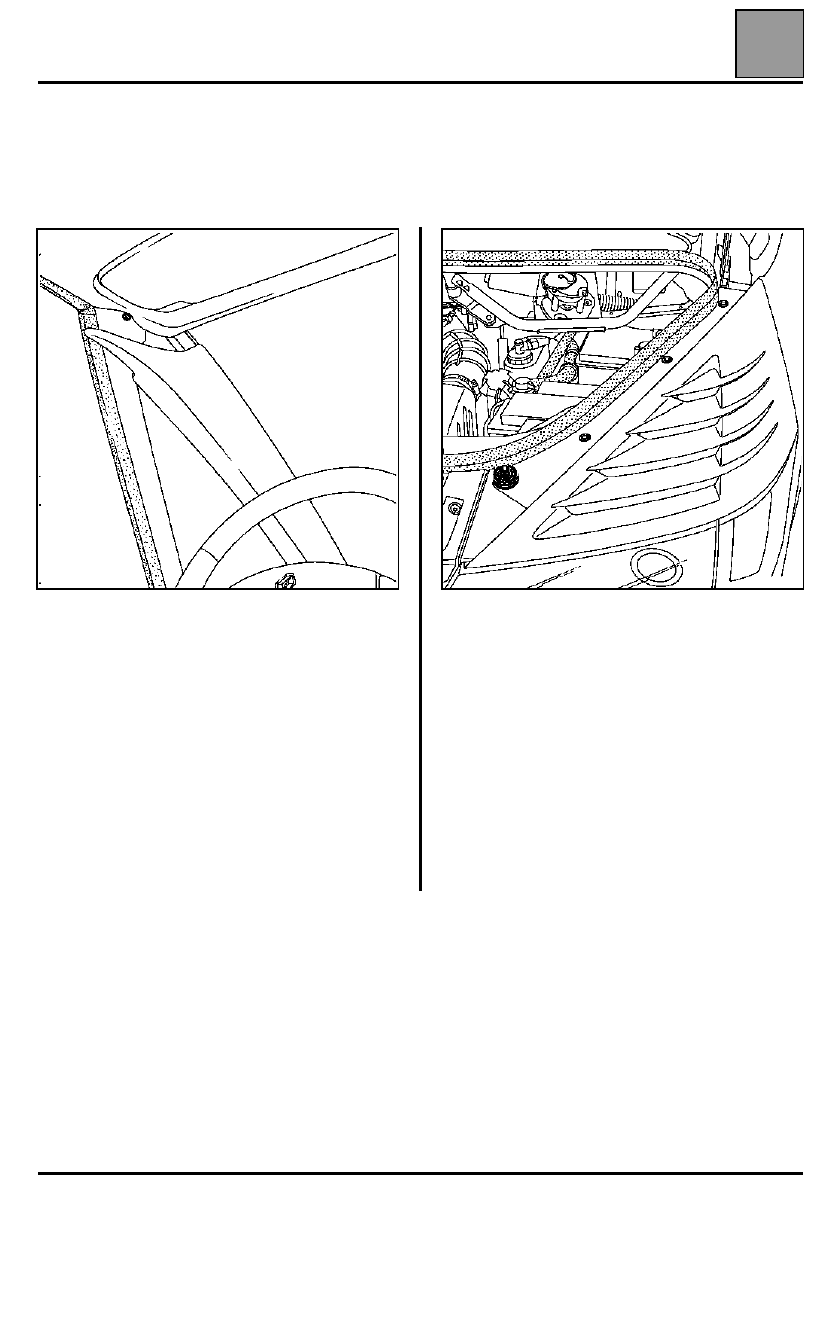

Soltar los ángulos superiores de las ebanisterías de
los montantes del parabrisas.

Proteger el tablero de bordo con el útil Car. 1218
cuyos extremos habrán sido recortados 20 mm.

Extraer:
– el retrovisor interior,
– el captador de lluvia.

Desconectar los tubos del lavacristal.

Extraer:
– los limpiaparabrisas mediante el útil Elé. 1294-01,
– la rejilla de alero (consultar el capítulo 42),

– las rejillas de entrada del aire de climatización para

desconectar los cables de masa (caso del parabrisas
térmico).

Despegar los embellecedores laterales del parabrisas.

Descalzar y arrancar la junta superior.

Tirar de las trenzas de masa y arrancarlas (caso del
parabrisas térmico).

CRISTALES

Parabrisas

54

54-3

Proteger con un adhesivo ancho toda la periferia del
parabrisas (techo, vigas).

Entre dos personas, recortar el cordón de pegado del
parabrisas mediante la cuerda de piano.

Introducir la cuerda de piano en un ángulo inferior bajo
la viga.

Tirar de la cuerda hacia arriba para recortar del primer
montante.

Cortar el cordón en la parte superior.

Bajar para cortar el segundo montante.

Terminar por la parte inferior.

Sacar el parabrisas.

NOTA:

al efectuar el recorte, vigilar que la cuerda de

piano esté bien introducida debajo de los cables de
masa (caso del parabrisas térmico) y bajo el cristal,
sobre todo en los ángulos.

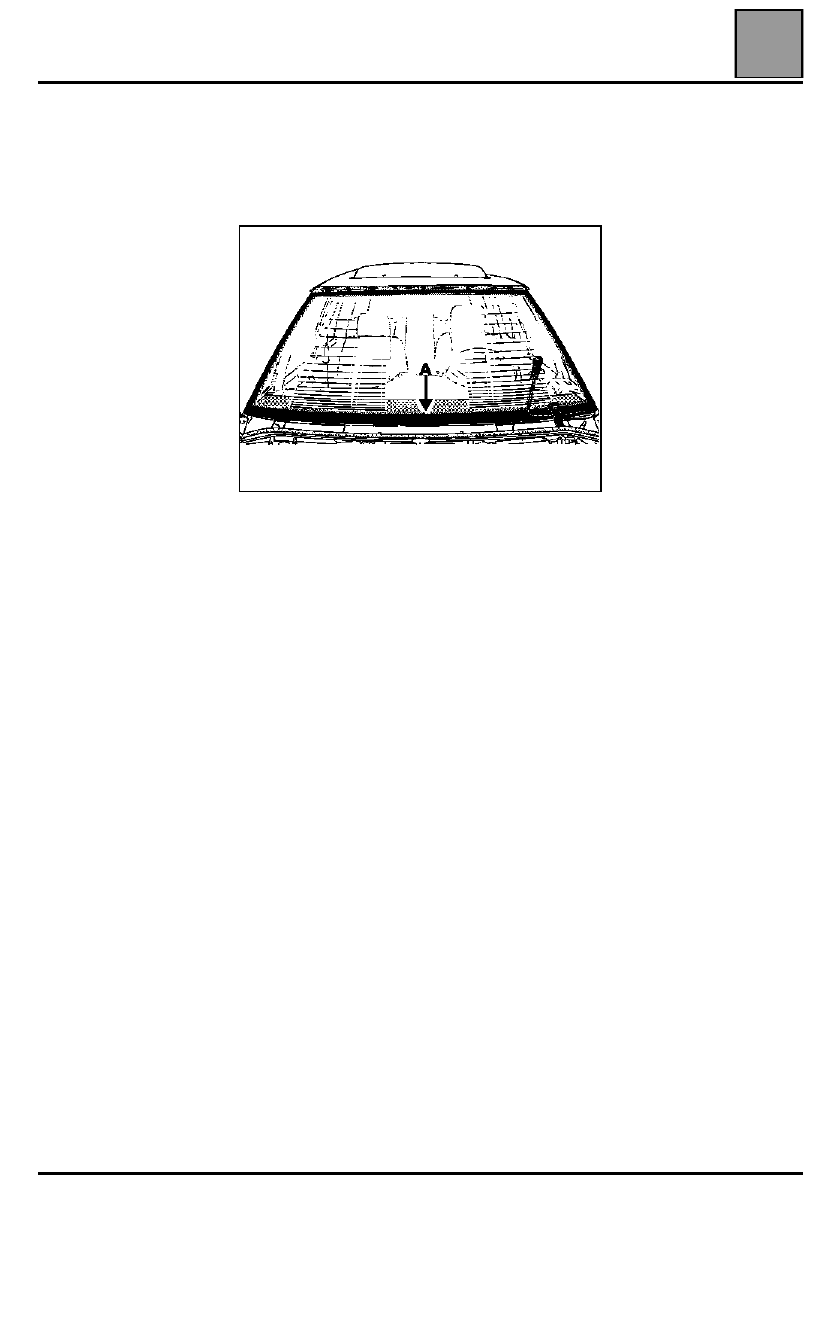

ATENCIÓN:

en el paso:

– frente a la placa de identificación V.I.N. (A),
– del captador de lluvia,
– del conector de la red de deshielo.
