MECANISMOS DE ABRIENTES LATERALES

Cerraduras de puertas

51

51-12

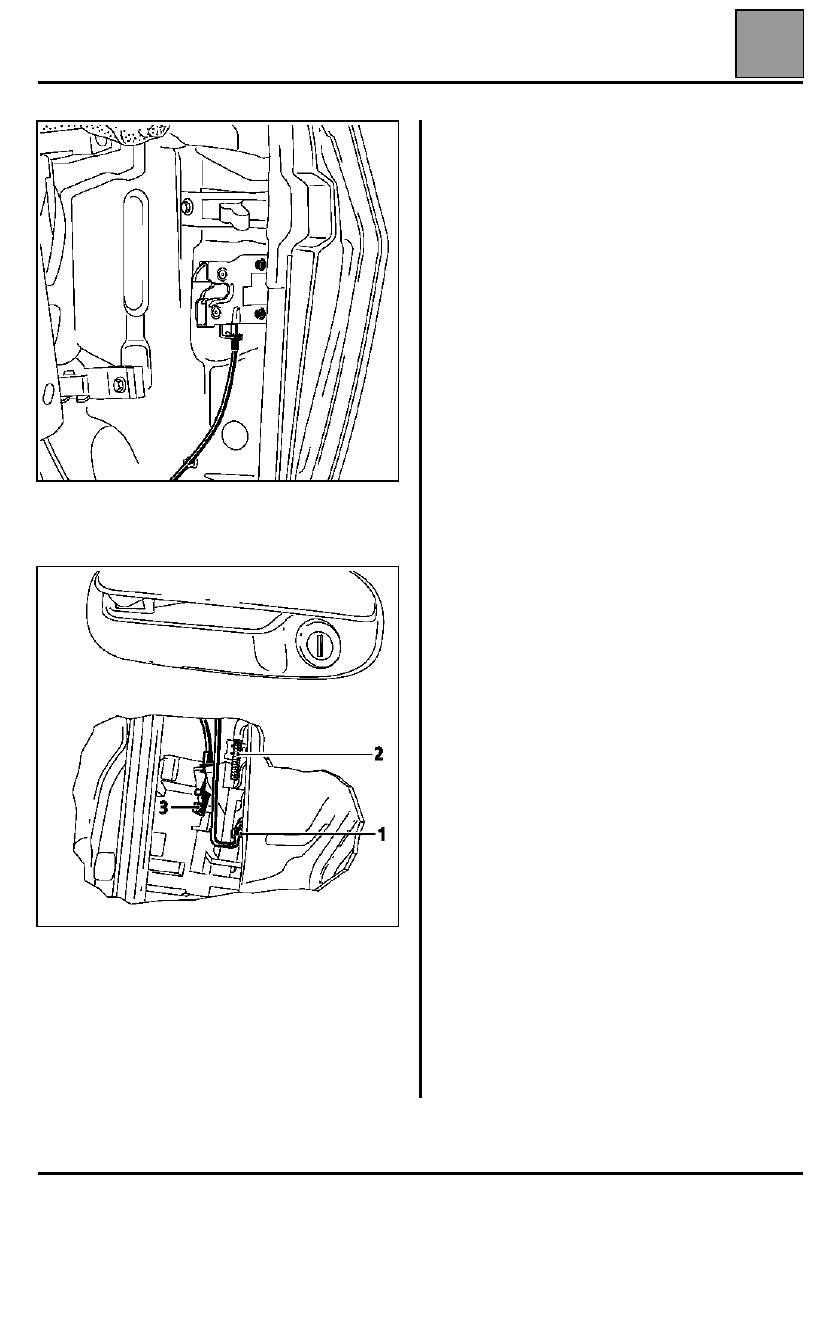

– extraer las fijaciones de la cerradura delantera y de

mando interior para liberar los cables,

– desconectar las bieletas de mando de apertura

exterior (1) y del bombín (2),

– quitar las tres fijaciones de la cerradura en el canto

de puerta,

– sacar la cerradura,
– sacar el extremo en "S" del cable de mando de

apertura interior (3) y el de la cerradura delantera,

– desconectar la conexión eléctrica.

REPOSICIÓN

– proceder en sentido inverso,
– secuenciar las cerraduras delanteras y traseras,
– colocar el cárter de protección (según la versión),
– reglar la introducción del cristal en la junta de la viga,
– reinicializar el cristal.

MECANISMOS DE ABRIENTES LATERALES

Secuenciado de las cerraduras

51

51-13

Secuenciado de las cerraduras

CERRADURA MECÁNICA DELANTERA

EXTRACCIÓN

– desconectar el cableado eléctrico (1),
– aflojar los cuatro tornillos de fijación de la cerradura

delantera,

– sacar el freno de funda,
– sacar el extremo engastado del cable de mando.

REPOSICIÓN

– conectar el extremo y clipsar el freno de funda,
– fijar los cuatro tornillos,
– verificar el secuenciado de las cerraduras.

REGLAJES

REGLAJE DEL RESBALÓN DELANTERO

– verificar que el reglaje general de la puerta sea

correcto,

– aflojar el resbalón delantero para liberar su arandela

de apoyo cónico y hacerla deslizar,

– cerrar la puerta que situará el dedo del resbalón

(desde el interior del vehículo, verificar que la
cerradura se cierre en el dedo del resbalón),

– apretar el dedo del resbalón,
– verificar los juegos de aspecto y las alturas de la

puerta.

SECUENCIADO DE FUNCIONAMIENTO DE LAS
CERRADURAS
La apertura de la puerta es franca cuando la cerradura
delantera se abre antes que la trasera.
– verificar que el reglaje de la puerta sea correcto,
– extraer el guarnecido interior de puerta,
– verificar que el cable de secuenciado y sus fijaciones

estén en su sitio,

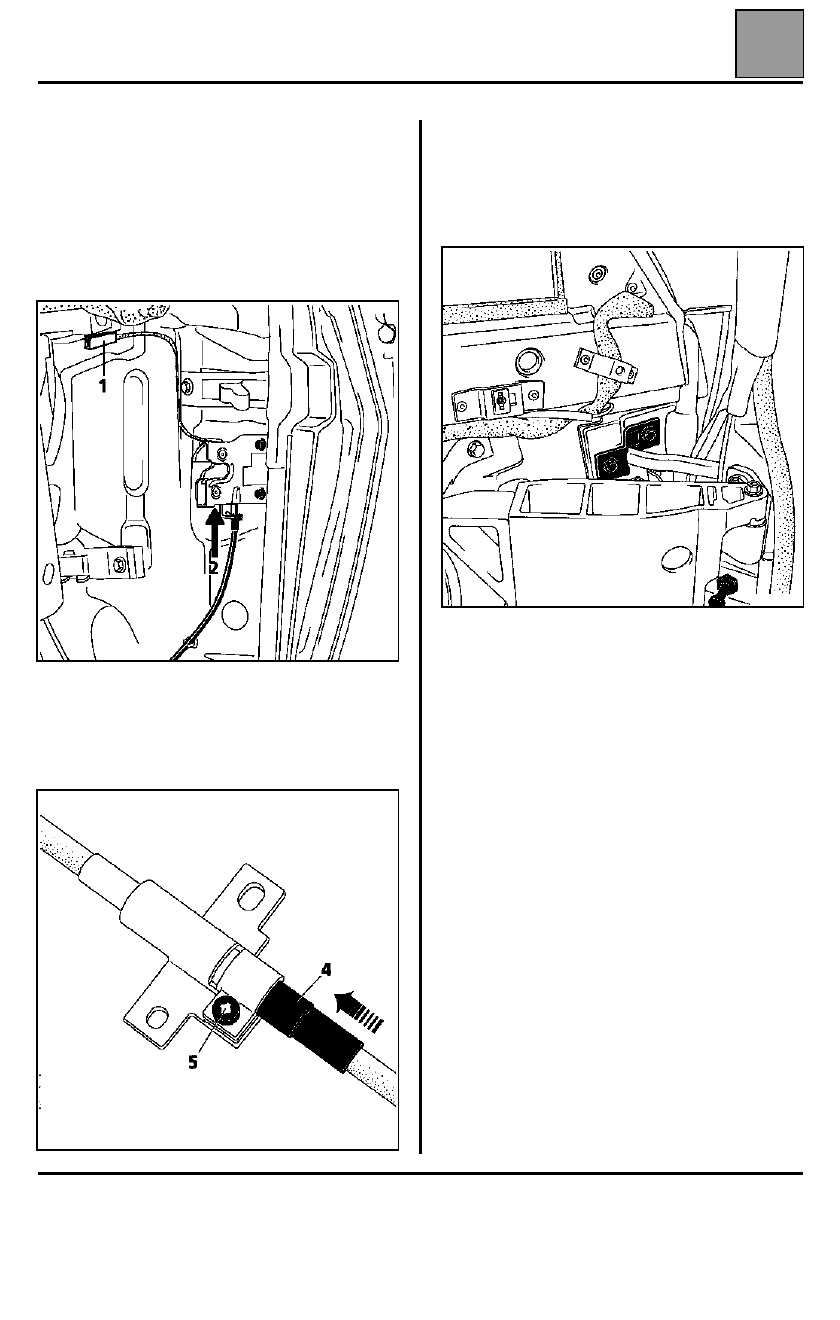

– aflojar el tornillo (5) del apoyo central, e introducir el

pistón (4) a fondo en el apoyo,

– puerta abierta, cerrar manualmente la cerradura y

aplicar una fuerza en el mecanismo de cierre en (2)
para recuperar los juegos y simultáneamente, aflojar
el tornillo (5), el pistón se expande y los extremos del
cable llegan a fondo en las cerraduras delanteras y
traseras,

– controlar el funcionamiento de las cerraduras

actuando en la empuñadura exterior; la cerradura
delantera debe abrirse antes que la trasera.

MECANISMOS DE ABRIENTES LATERALES

Inicialización de los elevalunas de puertas

51

51-14

Inicialización de los elevalunas de puertas

PARTICULARIDADES

Los mecanismos de los elevalunas delanteros están
provistos de una electrónica integrada en los motores
que permite así controlar ciertos automatismos por sí
mismos:
– anti-aplastamiento,
– seguridad térmica del motor,
– modo impulsional,
– modo entre-apertura.

El modo entre-apertura es necesario para asegurar
una correcta estanquidad cuando la puerta no está
equipada con un marco.

Unos contactores situados en la cerradura trasera y
en la empuñadura de apertura informan al motor del
elevalunas de la apertura de la puerta, el cristal
desciende unos centímetros hasta separarse de la
junta de estanquidad de la viga.

Permanecerá en esta posición mientras la puerta esté
abierta.

INICIALIZACIÓN DE LOS ELEVALUNAS DE
PUERTA

Este proceso es necesario para aprender el tope alto
del cristal en la electrónica del motor del elevalunas, el
tope bajo es registrado automáticamente. Si no se
efectúa la inicialización después de una intervención
en el mecanismo o en caso de pérdida de
alimentación de la batería, el motor pasa a modo
degradado:
– anti-aplastamiento desactivado,
– modo impulsional suprimido,
– pérdida parcial de la función entre-apertura.

NOTA:

 si no se realiza la inicialización, el cristal

desciende unos centímetros con la primera apertura
de la puerta. Al cerrar y en las siguientes aperturas, el
cristal permanecerá en esta misma posición.

Condiciones iniciales:
– Puerta delantera cerrada,
– Llave de contacto +Después de contacto.

– Accionar el mando de cierre del elevalunas de la

puerta hasta cerrar completamente el cristal y
después soltar el mando.

– Accionar una segunda vez el mando de cierre del

elevalunas delantero al menos un segundo para
memorizar la posición.

La inicialización ha terminado.

DESINICIALIZACIÓN DE LOS ELEVALUNAS DE
PUERTA

– desconectar la batería,
– presionar en los dos interruptores del elevalunas

izquierdo y derecho durante tres segundos
(descarga de los condensadores),

– conectar la batería,
– reinicializar.

MECANISMOS DE ABRIENTES LATERALES

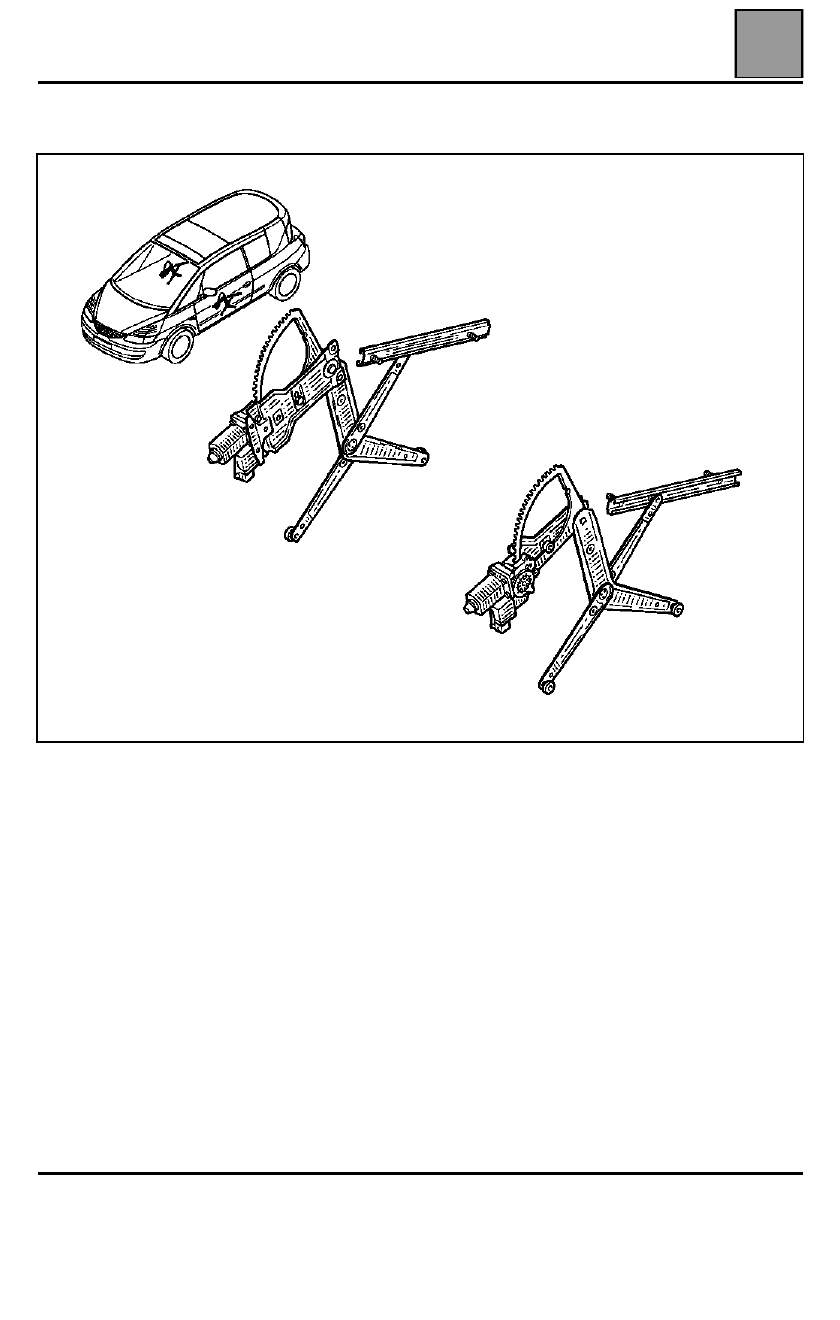

Elevalunas de la puerta delantera

51

51-15

Elevalunas de la puerta delantera

ELEVALUNAS DE PUERTA

EXTRACCIÓN

– desguarnecer el panel de puerta (un tornillo en el

mando interior, un tornillo detrás del mando interior,
dos tornillos en la empuñadura de tiro, un tornillo en
el recipiente inferior, cuatro tornillos en la parte
inferior de la puerta y la tobera de desempañado),

– levantar el guarnecido y el lamelunas interior para

sacarlos,

– despegar la película de estanquidad con una

espátula.
