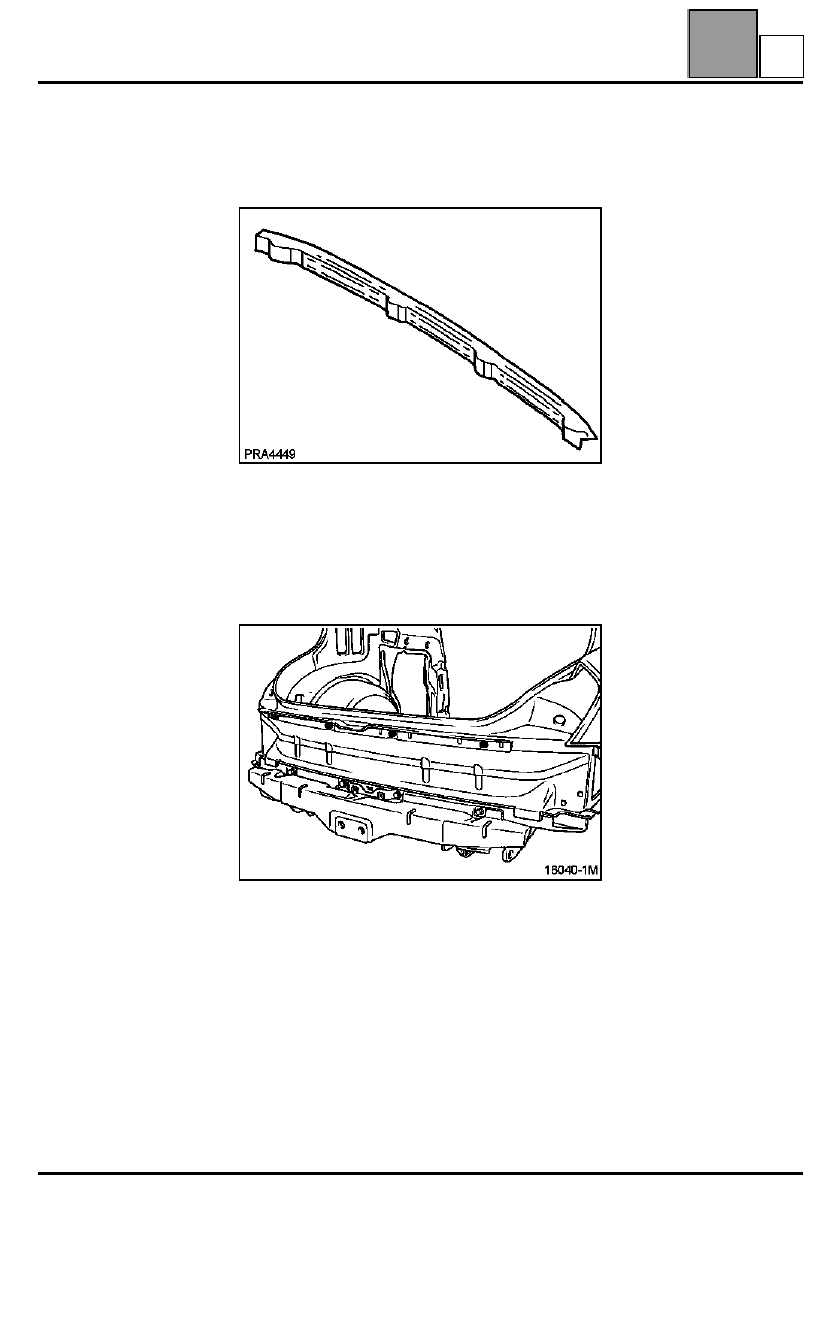

ESTRUCTURA SUPERIOR TRASERA

Travesaño superior del paragolpes trasero

EXTRACCIÓN - REPOSICIÓN

Esta pieza es desmontable, va fijada por cuatro
tornillos en el faldón trasero

Operaciones preliminares.

Extracción:
– del paragolpes,
– de las fijaciones inferiores de luces traseras,
– de los cuatro tornillos de fijaciones del travesaño

superior del paragolpes.

44-12

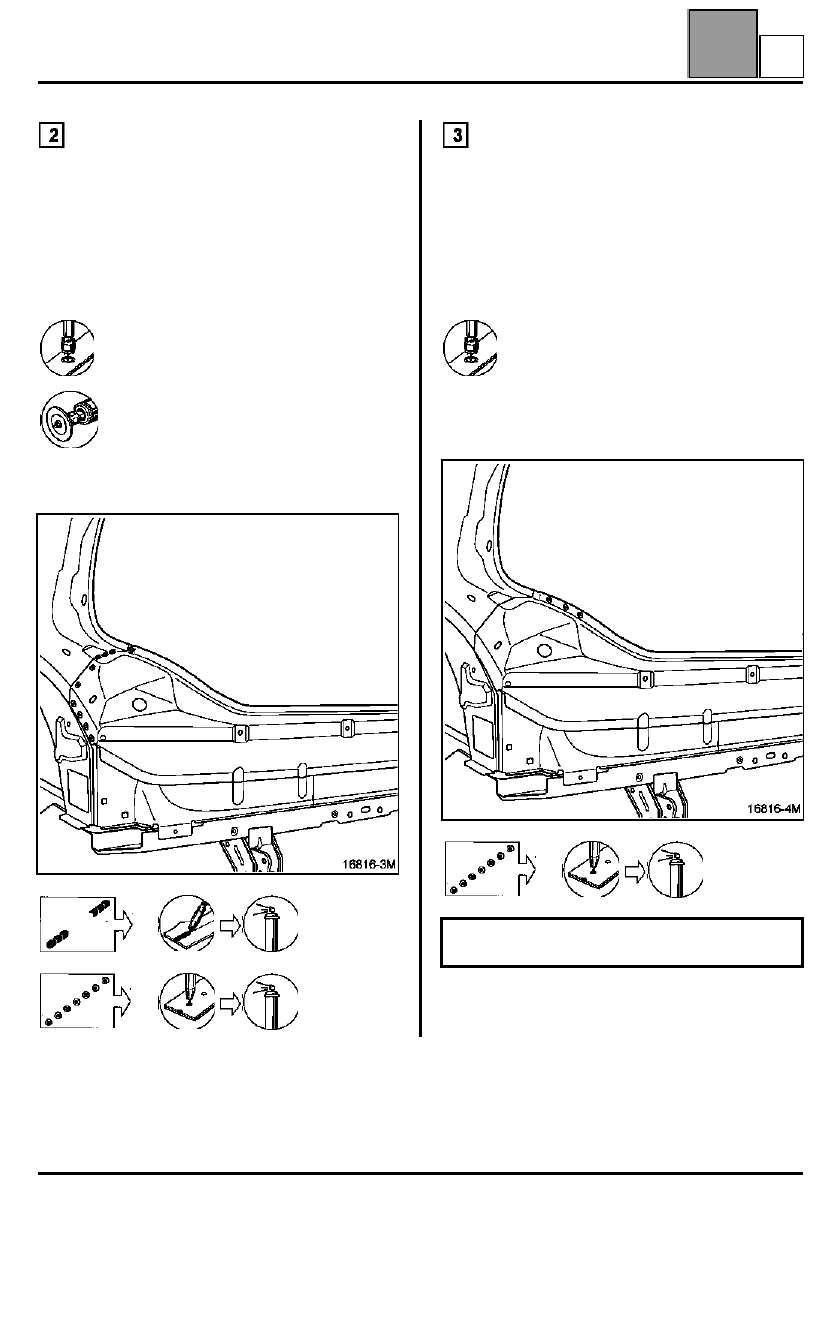

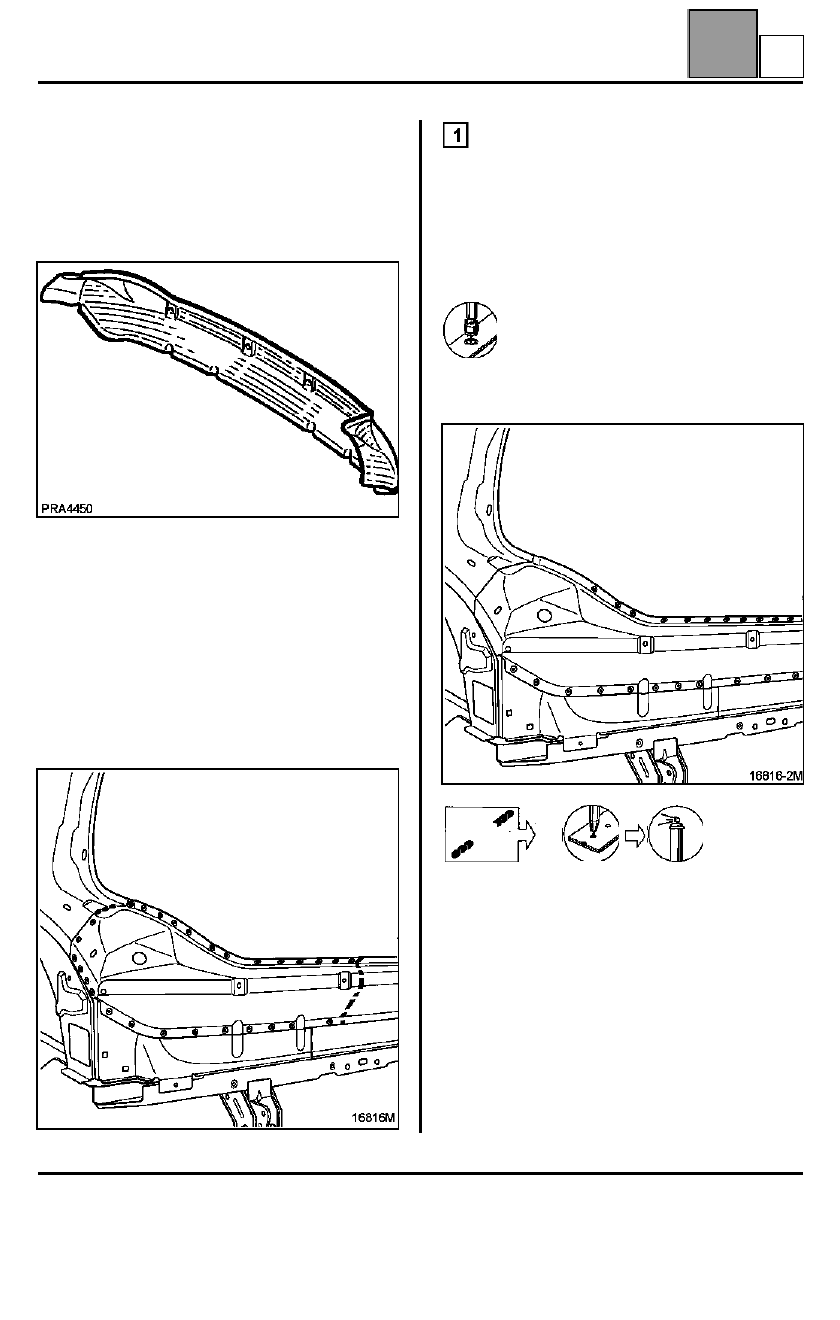

ESTRUCTURA SUPERIOR TRASERA

Faldón trasero

INTRODUCCIÓN

La sustitución de esta pieza es una operación de base
para una colisión trasera.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares

Extracción:
– del paragolpes trasero,
– del travesaño superior del paragolpes trasero,
– del guarnecido del maletero,
– de los paneles de las aletas traseras.

Consejos de sustitución:
Según el lado de la colisión, es posible una
sustitución parcial del faldón trasero y en este
caso extraer un solo panel de aleta trasera.

UNIÓN CON FORRO DE FALDÓN TRASERO

Espesor de las chapas (mm)

Desgrapado

41 puntos de soldadura eléctrica en
espesor 1,0

Soldadura

Faldón trasero

1,0

Forro de faldón trasero

0,8

44-13

ESTRUCTURA SUPERIOR TRASERA

Faldón trasero

UNIÓN CON CUSTODIA

Espesor de las chapas (mm)

Desgrapado

7 puntos de soldadura eléctrica en
espesor 1,0

+2 cordones MAG de 20 mm

Soldadura

UNIÓN CON PESTAÑA DE ALETA TRASERA

Espesor de las chapas (mm)

Desgrapado

3 puntos de soldadura eléctrica en
espesor 1,0

Soldadura

Faldón trasero

1,0

Custodia

1,0

Faldón trasero

1,0

Pestaña de aleta trasera

1,0

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

44-14

ESTRUCTURA SUPERIOR TRASERA

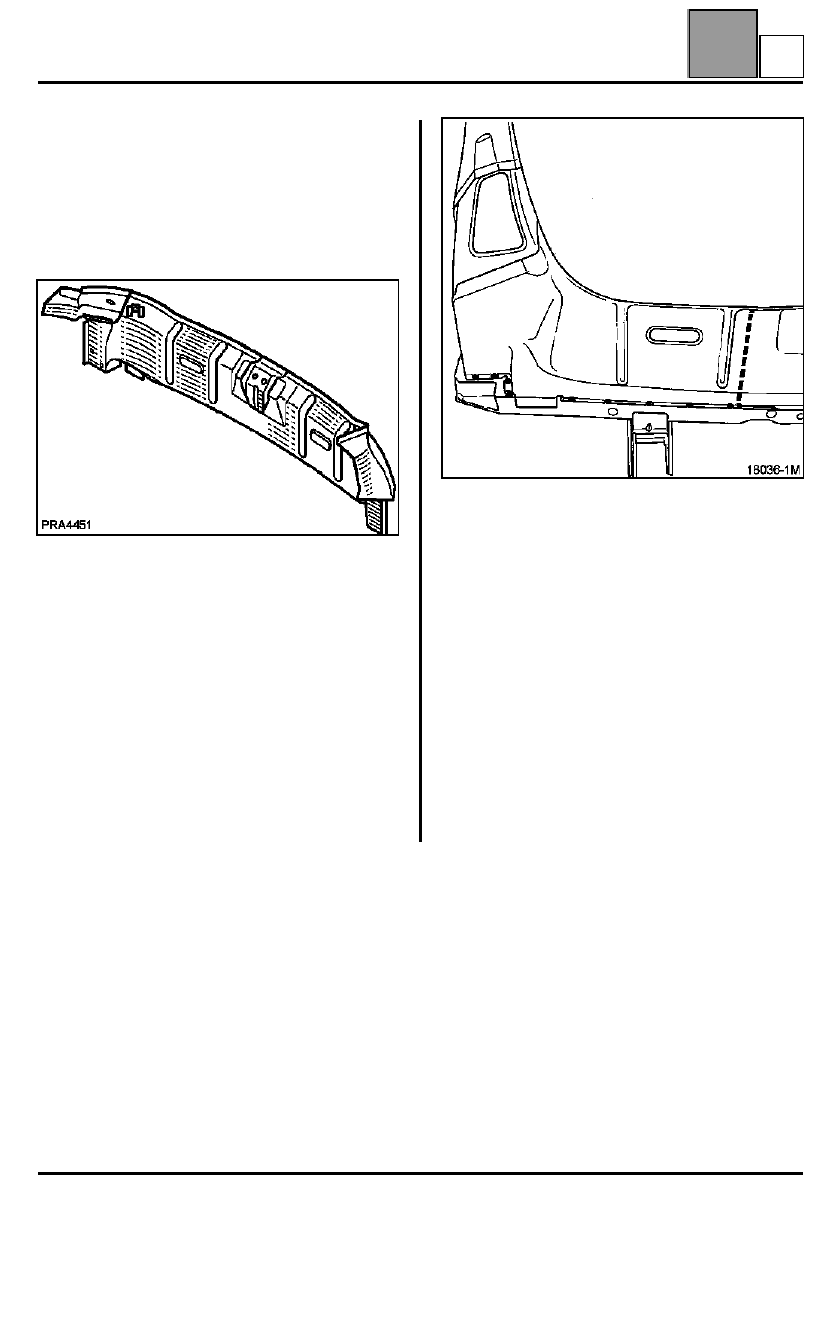

Forro de faldón trasero

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del faldón trasero
para una colisión trasera.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares

Extracción:
– del paragolpes trasero,
– del travesaño superior del paragolpes trasero,
– del travesaño inferior del paragolpes trasero,
– del guarnecido del maletero,
– de los paneles de las aletas traseras,
– del faldón trasero.

Consejo de sustitución:
Según el lado de la colisión, es posible una
sustitución parcial del forro de faldón trasero en
complemento de la sustitución parcial del faldón
trasero y en este caso extraer un solo panel de
aleta trasera.

44-15
