ESTRUCTURA SUPERIOR LATERAL

Pie delantero

43

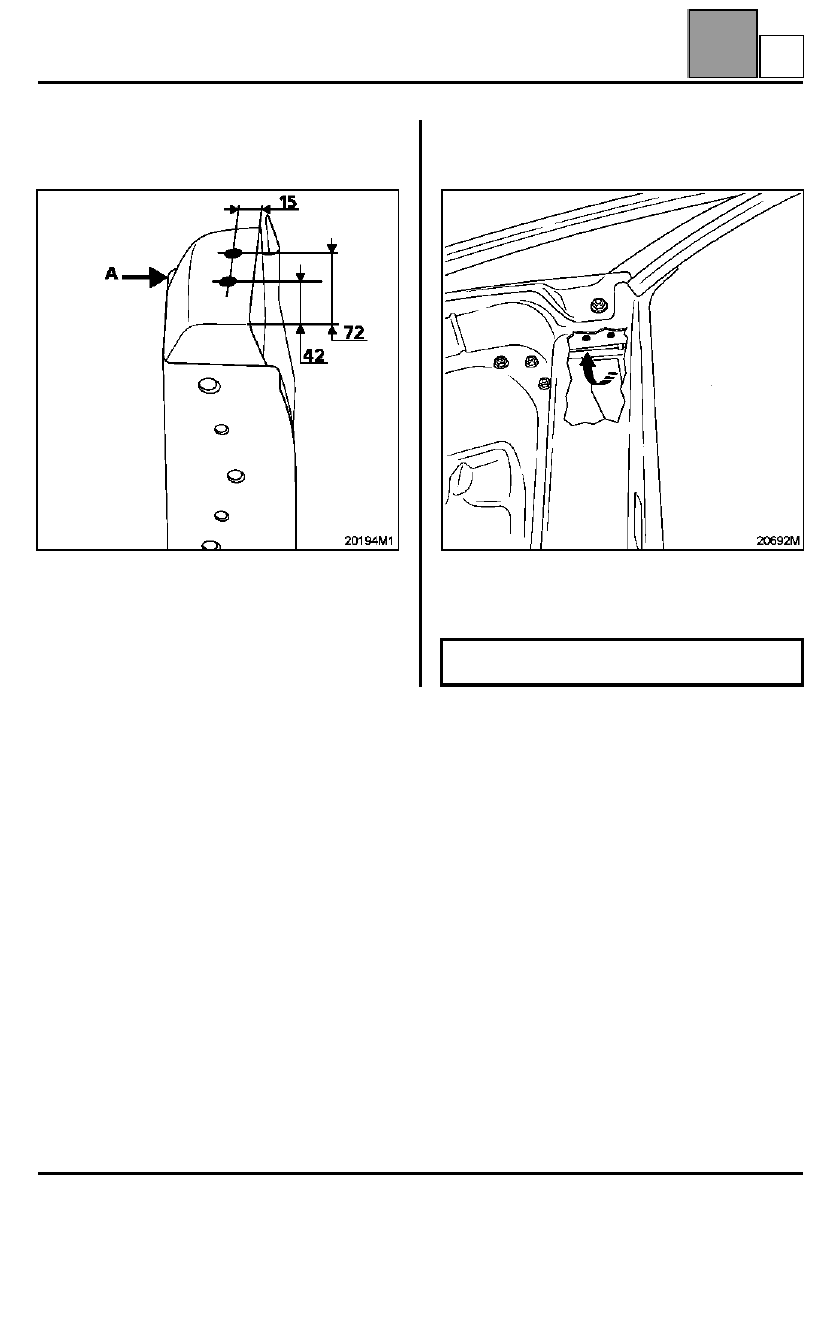

Preparar la pieza nueva cortando solamente la chapa
exterior del pie delantero (A) y ajustarla en el vehículo
mediante los elementos de bancada.

Taladrar los dos orificios al diámetro de 5 mm en el
refuerzo del pie delantero respetando las medidas
indicadas en el dibujo.

Colocar la pieza nueva con los útiles de bancada.
Soldar los dos puntos taponados del refuerzo del pie
delantero pasando por el interior del vehículo.

Proceder a continuación a las otras operaciones de
soldadura y efectuar un montaje de control de la
estructura de puerta.

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

43-6

A

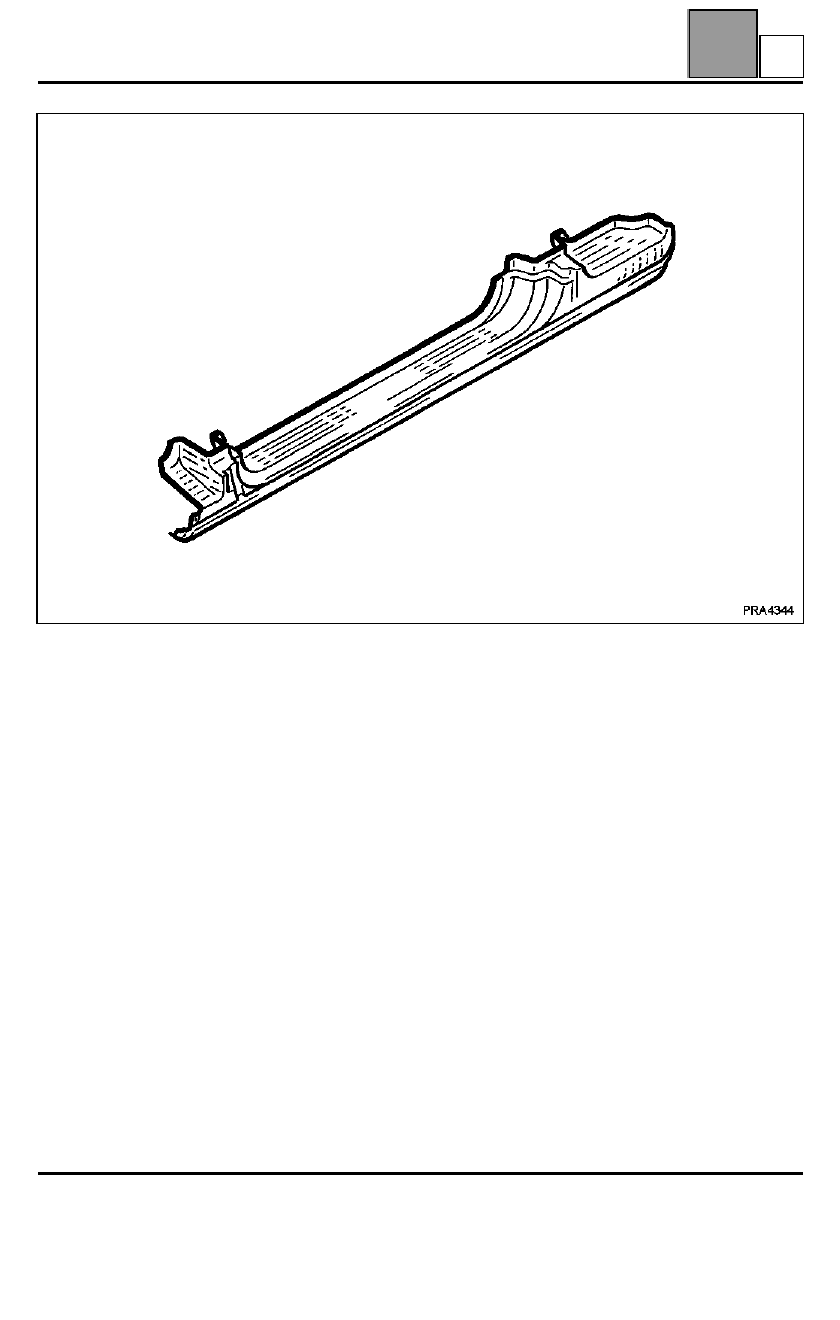

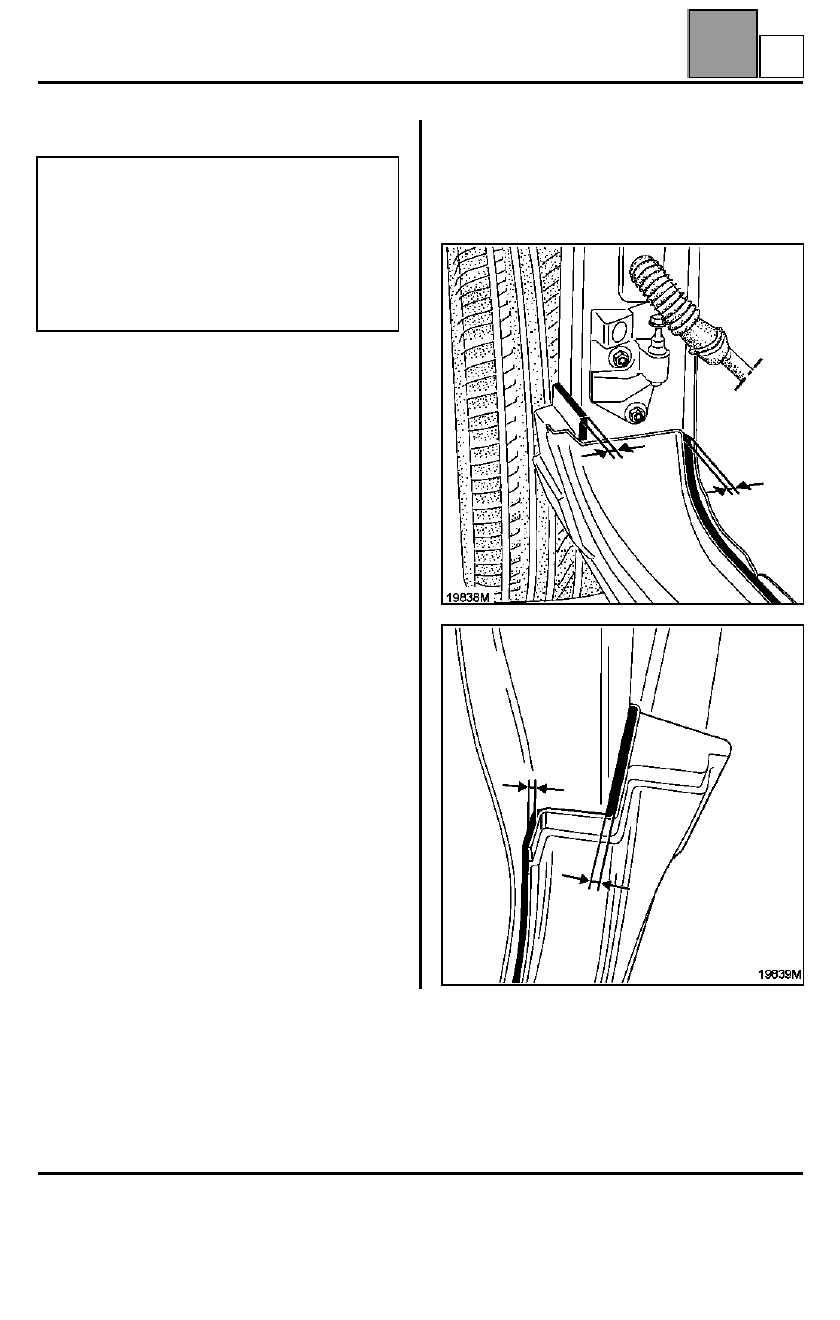

ESTRUCTURA SUPERIOR LATERAL

Bajos de carrocería

43

Bajos de carrocería

REPARACIÓN

SUSTITUCIÓN

Utillaje necesario:

– útil vibrante para extraer los cristales: se recomienda emplear este útil para facilitar la operación de extracción,
– espátula afilada,
– pistola para extrusionar la cola.

Producto necesario:
Kit de pegado ref. 60 25 170 306

Protecciones individuales:
Gafas, guantes, mascarillas y aspiración.

– Fisuras

Consultar el capítulo 40 gama de reparación n

°

 1

– Agujeros

Consultar el capítulo 40 gama de reparación n

°

 2

– Roturas

Consultar el capítulo 40 gama de reparación n

°

 3

43-7

B

ESTRUCTURA SUPERIOR LATERAL

Bajos de carrocería

43

EXTRACCIÓN

Para el cambio del bajo de carrocería completo.



Extraer:
– la puerta (consultar el capítulo: 47),
– el peldaño,
– la junta de primario de entrada de la puerta,
– la aleta delantera (consultar el capítulo: 42 A),
– la aleta trasera (consultar el capítulo: 44 A/B).

Para el cambio parcial del bajo de carrocería.



Extraer:
– la puerta (consultar el capítulo: 47),
– parcialmente, el guardabarros de la aleta delantera

y de la aleta trasera.

Preámbulo:



Antes de la extracción, marcar la posición del bajo de
carrocería para encontrar en la reposición el reglaje
inicial del conjunto del costado del vehículo colocando
unas calas de reglaje tras la preparación del chasis.

ESTA OPERACIÓN SE VE FACILITADA SI EL
VEHÍCULO ESTÁ EN UN ELEVADOR.

REQUIERE LA EXTRACCIÓN DE LA PUERTA,
DE LA ALETA DELANTERA Y DE LA ALETA
TRASERA PARA UN CAMBIO DE LA PIEZA
COMPLETA.

ÚNICAMENTE DE LA PUERTA PARA UN
CAMBIO PARCIAL.

43-8

B

ESTRUCTURA SUPERIOR LATERAL

Bajos de carrocería

43

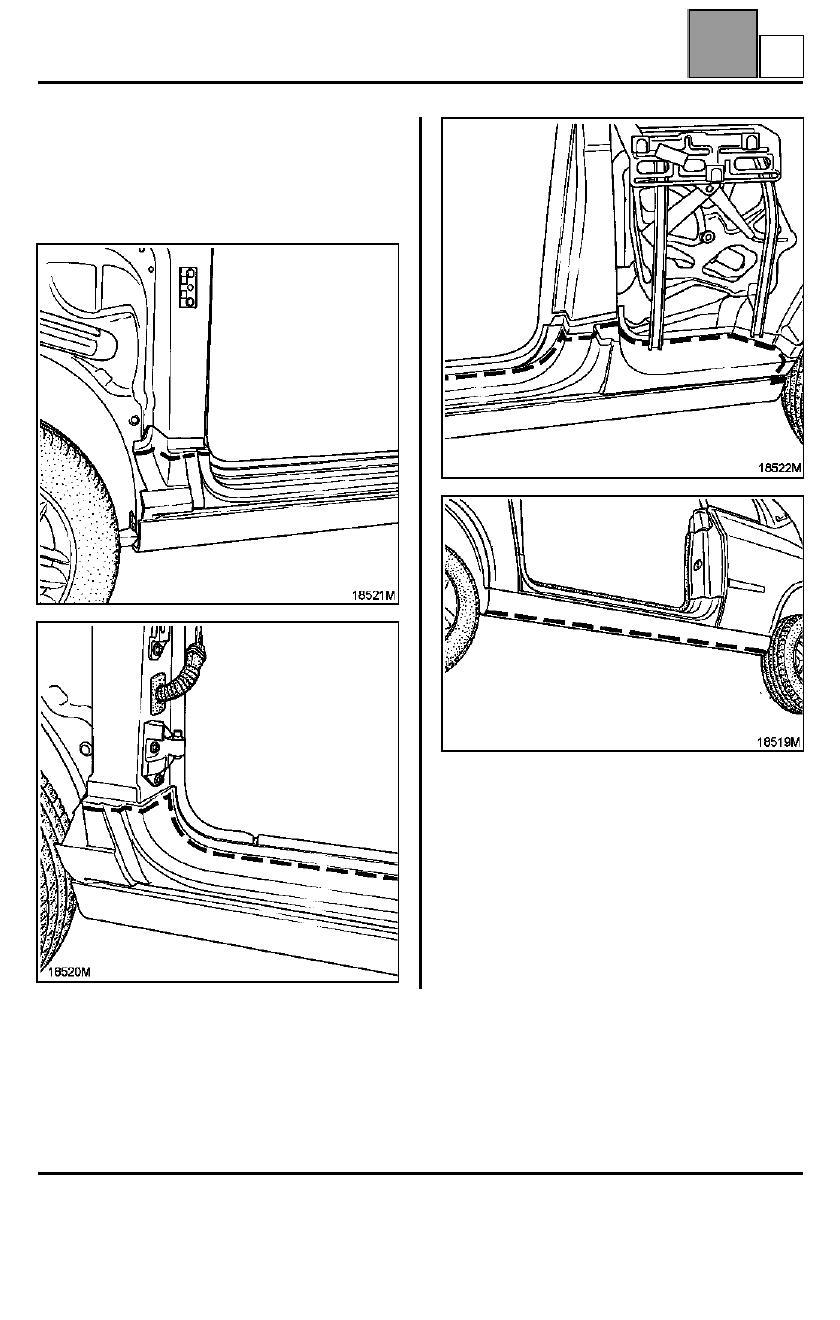

Proteger el guarnecido interior del vehículo.

Mediante un útil vibrante, recortar la parte inferior de la
carrocería (según el dibujo).

Retirar la parte inferior de la carrocería.

Enrasar el sobrante de cola en el chasis dejando una
subcapa de agarre para el nuevo cordón de cola.

Limpiar con un paño seco las zonas de pegado en la
estructura.

43-9
