Renault Avantime. Manual - parte 92

ESTRUCTURA INFERIOR

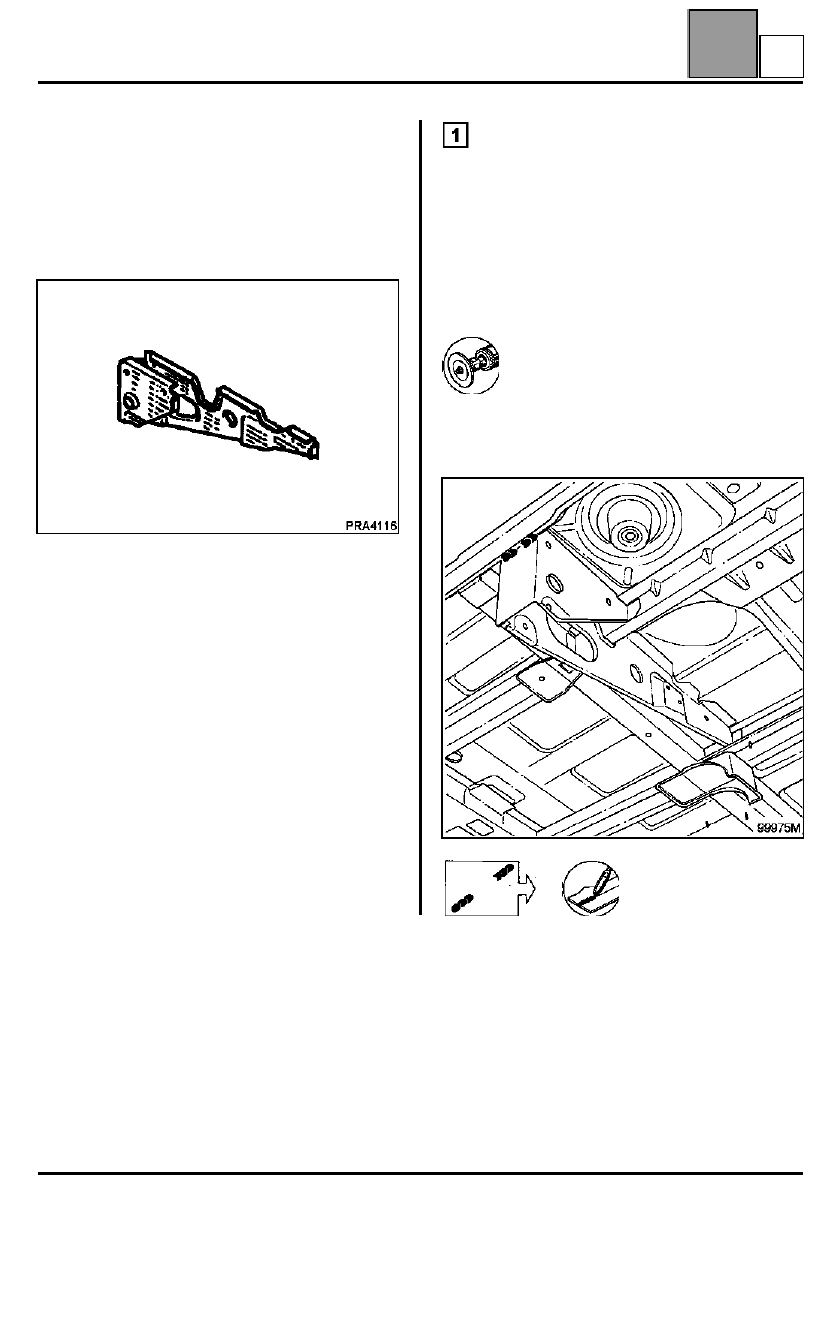

Pinza de barra de guiado

41

Pinza de barra de guiado

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del travesaño del tren
trasero parcial para una colisión lateral.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Extracción:
– de la barra de guiado,
– del conjunto banqueta trasera,
– de los guarnecidos del paso de rueda,
– del guarnecido del piso.

UNIÓN CON LARGUERO EXTERIOR

Espesor de las chapas (mm)

Desgrapado

2 cordones MAG en espesor 20 mm

Soldadura

Larguero exterior

2,5

Pinza de barra de guiado

2,0

41-40

O

ESTRUCTURA INFERIOR

Pinza de barra de guiado

41

UNIÓN CON REFUERZO LATERAL
TRAVESAÑO TREN TRASERO

Espesor de las chapas (mm)

Desgrapado

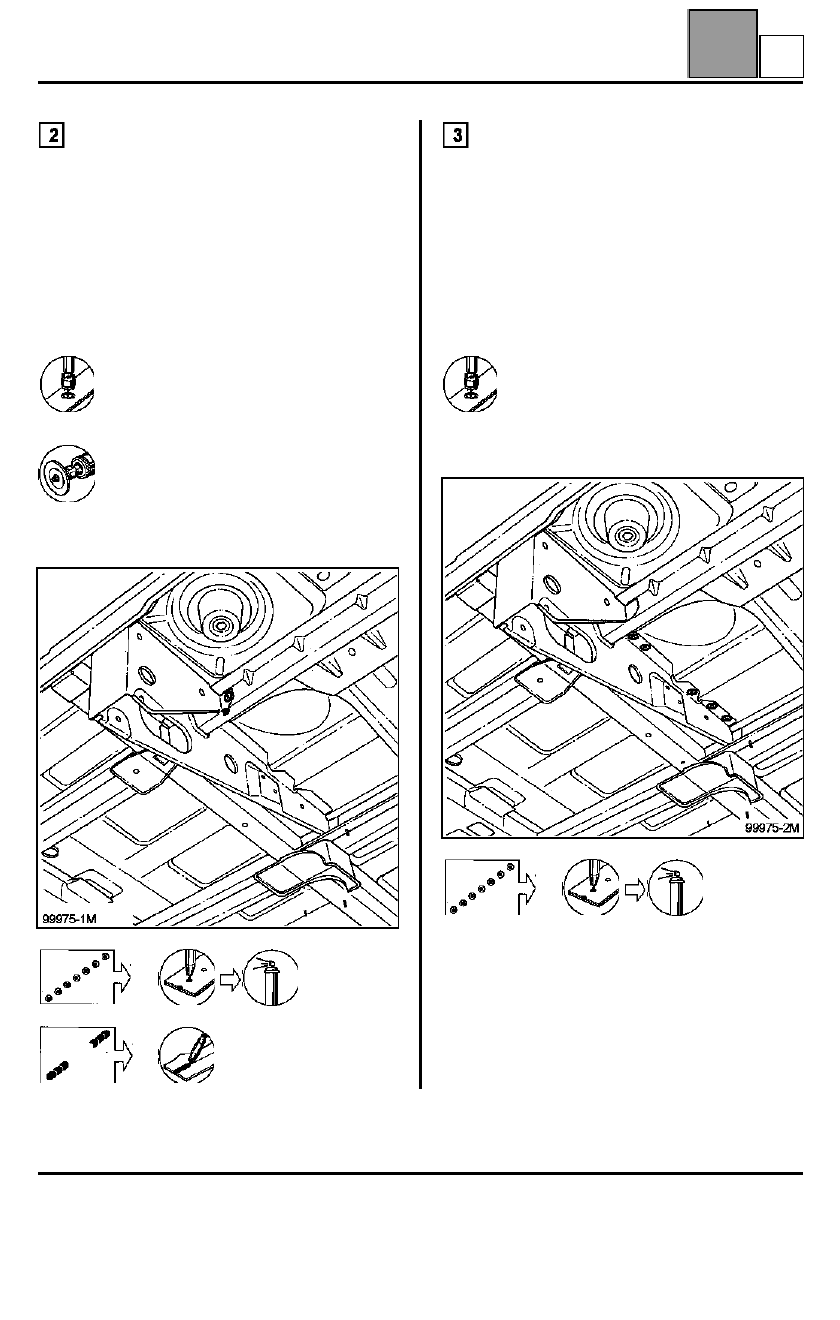

1 punto eléctrico en espesor 2,0

+1 cordón MAG de 10 mm

Soldadura

UNIÓN CON PISO



Espesor de las chapas (mm)

Desgrapado

5 puntos eléctricos en espesor 0,8

Soldadura

Refuerzo lateral travesaño del tren trasero

2,0

Pinza de barra de guiado

2,0

Piso

0,8

Pinza de barra de guiado

2,0

41-41

O

ESTRUCTURA INFERIOR

Pinza de barra de guiado

41

UNIÓN CON LARGUERO CENTRAL MEDIO



Espesor de las chapas (mm)

Desgrapado

1 punto eléctrico en espesor 1,5

Soldadura

UNIÓN CON TRAVESAÑO DE TREN
TRASERO

Espesor de las chapas (mm)

Desgrapado

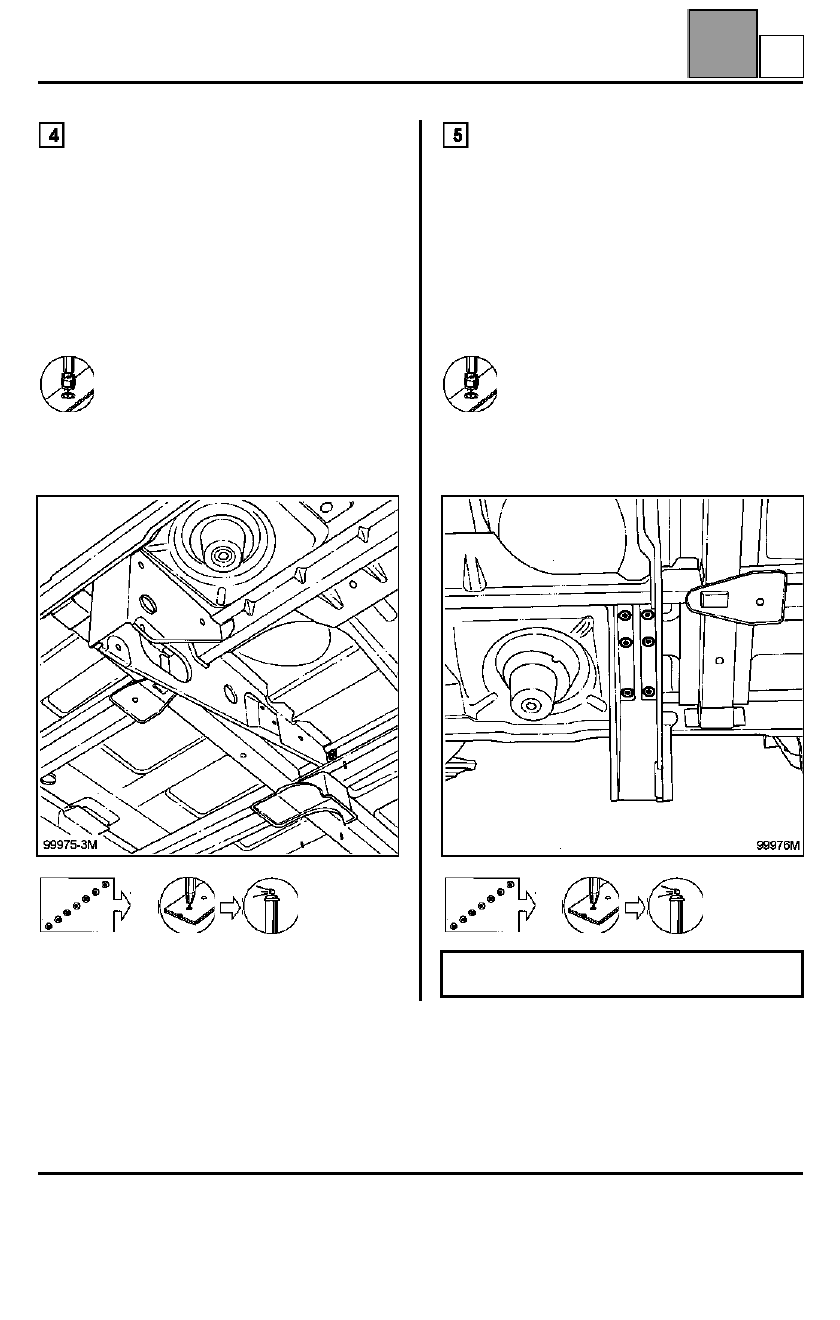

6 puntos eléctricos en espesor 2,0

Soldadura

Larguero central medio

1,5

Pinza de barra de guiado

2,0

Piso

2,0

Pinza de barra de guiado

2,0

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

41-42

O

ESTRUCTURA INFERIOR

Larguero lateral y refuerzo de larguero lateral

41

Larguero lateral y refuerzo de larguero lateral

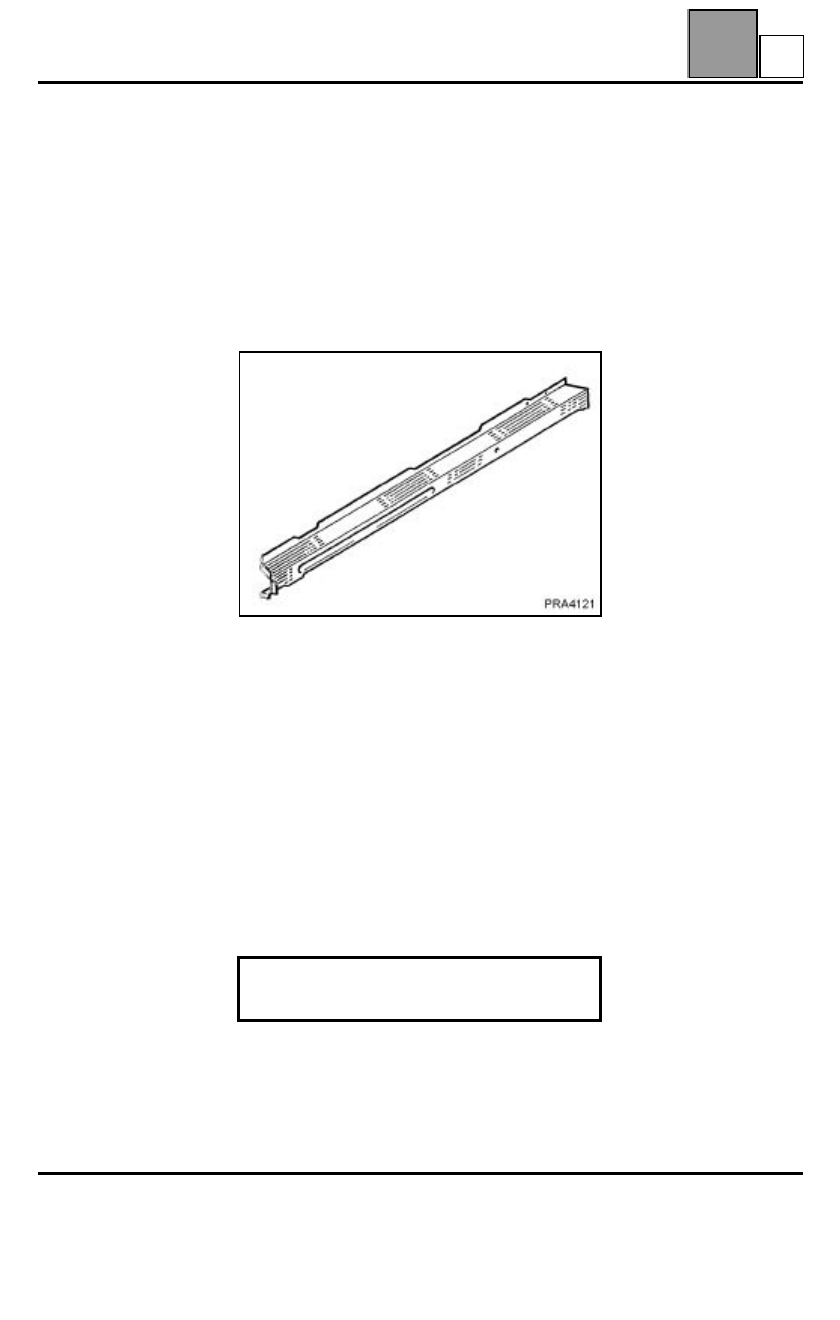

INTRODUCCIÓN

El larguero lateral es suministrado por el A.P.R.
provisto de su refuerzo.
La sustitución de esta pieza es una operación
complementaria a la sustitución del bajo de carrocería
SMC, del pie delantero parcial inferior, del panel lateral
trasero completo o parcial inferior, del larguero trasero
completo.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Extracción:
– de la aleta delantera,
– de la aleta trasera,
– del bajo de carrocería SMC,
– del cableado parcial,
– del asiento delantero,
– de la banqueta trasera,
– del guarnecido del piso parcial,
– del pie delantero parcial inferior,
– del panel lateral trasero completo o parcial inferior.

Consejos de sustitución:

Según las zonas de deformación, son posibles varias
variantes de reparación parcial.

NOTA: para el corte, así como para la preparación
antes de la soldadura, consultar el capítulo 40
"Generalidades".
