Renault Avantime. Manual - parte 37

ANTIARRANQUE

Llave encriptada

82

82-7

CONEXIÓN DEL CAJETÍN CENTRAL DEL
HABITÁCULO

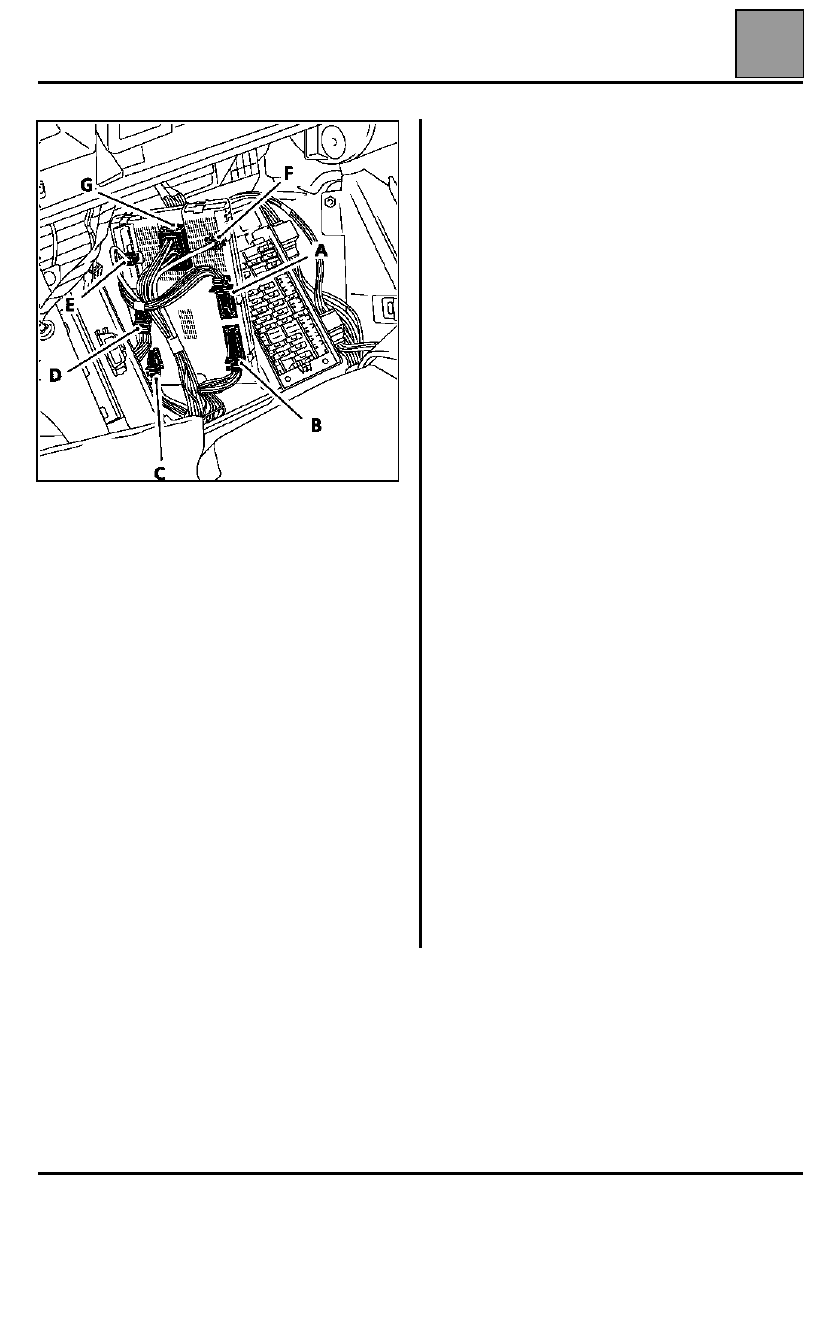

Conector (A) Azul de 26 vías (ECH)

Conector (B) Azul de 26 vías (SS1)

1

2

3

4

5

6

7

8

9

10

11

12

13



14

15

16

17

18

19

Mando iluminación con reostato

Información luces de precaución

Información intermitente izquierdo

Desfile informaciones ordenador

Información mando luces de cruce

Información velocidad lenta limpiaparabrisas

Salida luces de precaución

Información mando lavaparabrisas

Señal transportador

Alimentación antena transportador

Unión multiplexada (CANH)

No conectada

Información marcha cadenciada
limpiaparabrisas

Masa temporizada de los plafones 2

Información limpialuneta

Información intermitente derecho (masa)

Información luces delanteras antiniebla

Información mando luces de carretera

Información velocidad rápida
limpiaparabrisas

20



21

22

23

24

25

26

Información mando compresor de
climatización

Información mando lavaluneta

Masa antena transportador

Reloj transportador (125 KHz)

Unión multiplexada (CANL)

No conectada

+ 12 voltios para el cuadro de instrumentos

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Iluminador maletero portón

Información luces traseras de niebla

Unión calculador de climatización

Masa información con reostato

Información marcha/parada

Motor del limpialuneta (señal parada fija)

+ accesorios

Contacto canto puerta delantera derecha

Testigo freno de parking

Testigo luz de posición

No conectada

Masa tempo progresivo

+ 12 voltios después de contacto

Alimentación contactor elevalunas delanteros

Salida vehículo bloqueada

Unión calculador de climatización

Información reostato

Información aire acondicionado en reciclaje

+ 12 voltios después de contacto

Contacto canto puerta delantera izquierda

Contacto canto portón

Información contacto cerradura pasajero

Información condenación de las puertas

Información descondenación de las puertas

Información bloqueo cinturones

Prohibición aire acondicionado

ANTIARRANQUE

Llave encriptada

82

82-8

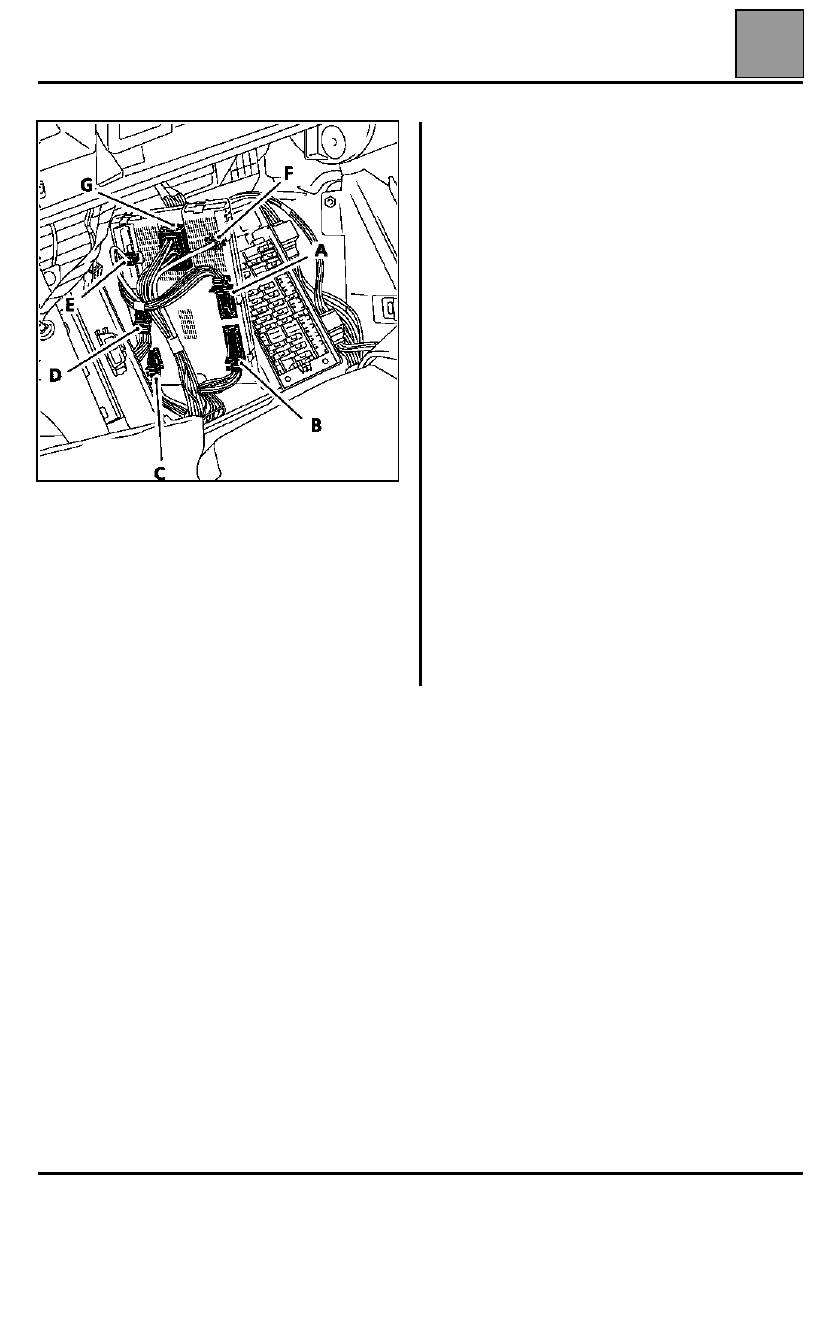

Conector (C) Azul de 12 vías (SS2)

Conector (D) Amarillo de 26 vías (MOT)

1



2

3

4

5

6

7

8

9

10

11

12

Salida cajetín de gestión del techo solar
deslizante

Señal captador de lluvia

+ alimentación del captador de lluvia

No conectada

No conectada

Testigo asientos calefactantes

Salida info temperatura del agua del motor

No conectada

Masa captador de lluvia

No conectada

Información parabrisas térmico eléctrico

No conectada

1

2

3

4

5

6

7

8

9

10

11



12

13



14

15

16

17

18

19

20

21

22

23

24



25

26

Información captador nivel de aceite

Información aforador de carburante

Información de la velocidad del vehículo (si
ABS filiar)

No conectada

No conectada

Unión multiplexada (CANH)

No conectada

Información fallo del ABS (si ABS filiar)

Información presostato

Información contactor luces de stop

Información test fusible grupo
motoventilador 1 (si motor L7X)

Información nivocode

Información apertura puerta conductor por
cerradura

Captador temperatura/nivel de aceite

Masa aforador de carburante

Mando bomba lavafaros

No conectada

Salida alarma codificada

Unión multiplexada (CANL)

Parada limpiaparabrisas

Información fallo de las lámparas de descarga

Información fallo de carga batería

línea K toma de diagnóstico

Información test fusible grupo
motoventilador 2

Información fallo de presión de aceite motor

Información testigo de desgaste de las
pastillas de freno

ANTIARRANQUE

Llave encriptada

82

82-9

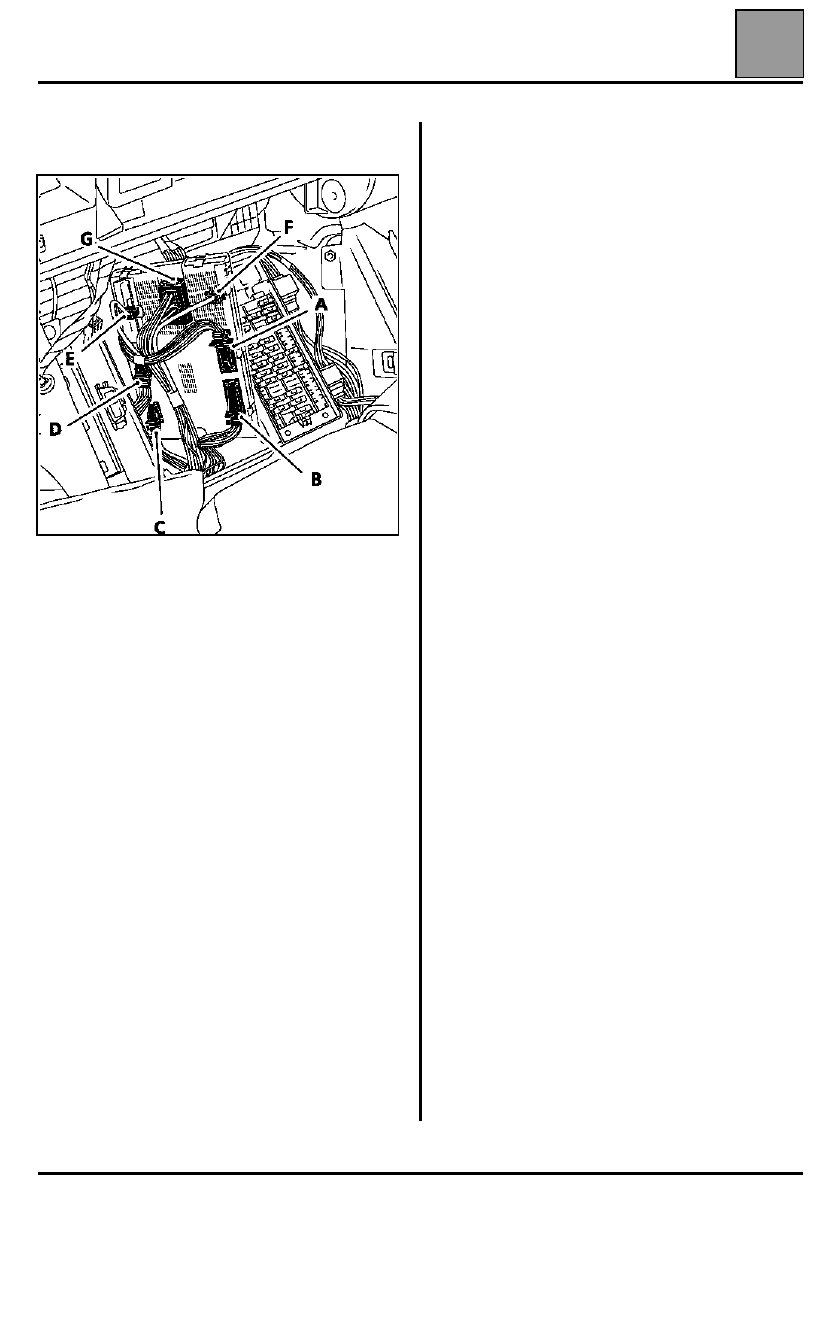

Conector (E) gris de 1 vía (SPT1)

Conector (F) Marrón de 1 vía (SPT2)

Conector (G) negro de 16 vías (SP)

1

+ Batería

1

Masa

1



2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Alimentación antes de contacto del
limpialuneta

Salida intermitente derecho

Salida intermitente izquierdo

Mando limpialuneta

Mando cerradura eléctrica trasera

Mando cierre centralización de las puertas

Mando apertura centralización de las puertas

Mando velocidad rápida limpiaparabrisas

+ alimentación limpiaparabrisas

Mando luces delanteras de niebla

+ alimentación luz delantera de niebla

Masa temporizada de los plafones 1

Mando compresor de climatización

No conectada

No conectada

Mando velocidad lenta limpiaparabrisas

INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos

83

183

INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos

PANTALLA:
– visualización numérica de la velocidad en km/h o MPS,
– visualización del nivel de carburante bajo la forma de barra-gráfica,
– visualización del nivel de aceite con el motor parado o de la temperatura del líquido de refrigeración, (20 segundos

tras la puesta del + después de contacto girando) bajo la forma de barra-gráfica,

– visualización zona ayuda a la conducción:

●

totalización kilométrica parcial,

●

velocidad media,

●

consumo medio,

●

consumo instantáneo,

●

autonomía previsible de carburante,

●

velocidad de consigna del regulador o del limitador de velocidad,

●

autonomía del cambio de aceite.

– pantalla de la radio,
– visualización totalizador kilometraje general constante.

*VMF = Testigo multifunción

1

2

3

4

Pantalla

VMF*

10

11

12

13

14

5

6

7

8

9

15

16

17

18

Número

Designación

Color

1

Testigo de apertura de las puertas

rojo

2

Luces de cruce

verde

3

Luces de carretera

azul

4

Intermitente izquierdo

verde

5

Testigo del cinturón

rojo

6

Pilotos

verde

7

Luces traseras de niebla

ámbar

8

Luces delanteras de niebla

verde

9

Testigo antiarranque

rojo

10

Intermitente derecho

verde

11

Nivel código

rojo

12

ABS

rojo

13

FDR

ámbar

14

Condenación Automática Circulando (CAR)

rojo

15

Asientos calefactantes

ámbar

16

Airbag

ámbar

17

Inyección

ámbar

18

Limitador

verde

83-1
