MANDOS DE ELEMENTOS MECÁNICOS

Mando externo de velocidades

37

37-7

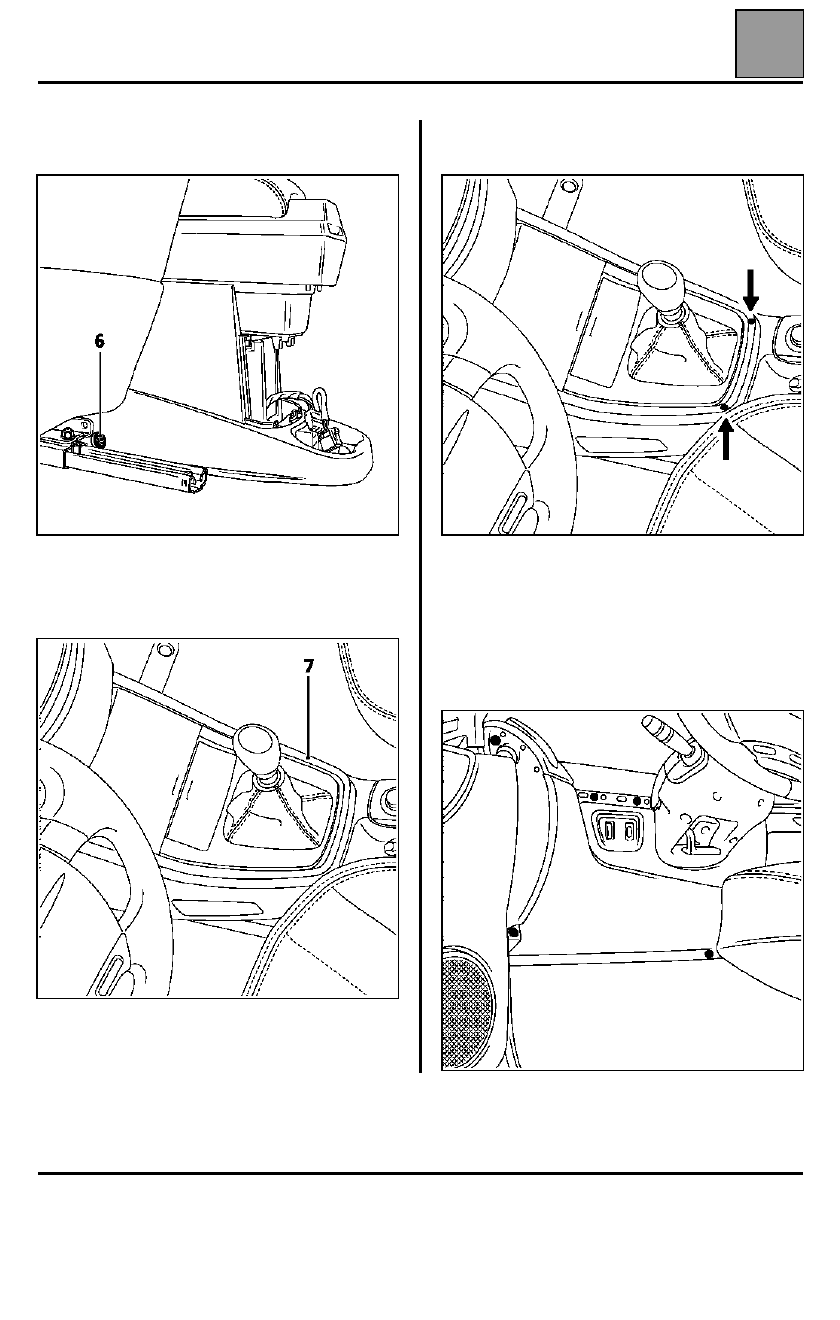

Quitar los dos tornillos de estrella (6) de ambos lados
de la consola.

Soltar el embellecedor de la consola central delantera
(7) tirando de él hacia arriba por la parte trasera y
sacándolo después hacia atrás.

Soltar el fuelle de la palanca de velocidades y quitar
los dos tornillos de fijación trasera de la consola.

Soltar la pletina soporte del botón de reglaje de los
retrovisores y desconectar los conectores.

Sacar la parte trasera de la consola tirando de ella
hacia arriba.

Extraer las consolas inferiores derecha e izquierda.

MANDOS DE ELEMENTOS MECÁNICOS

Mando externo de velocidades

37

37-8

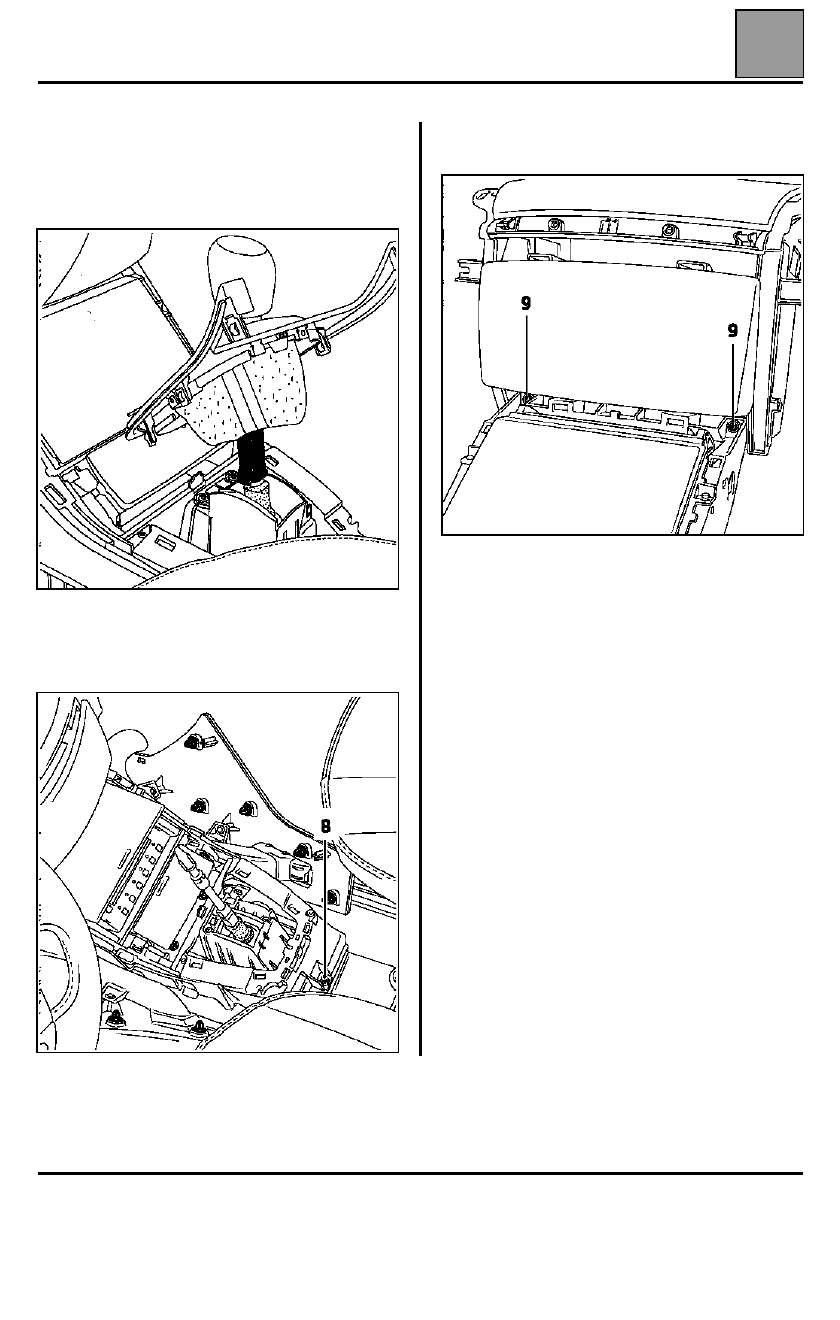

Extraer el pomo de la palanca de velocidades
girándolo y tirando de él hacia arriba.

Extraer el fuelle de la palanca de velocidades con su
base.

Soltar las pestañas laterales de la parte delantera de
la consola central y desconectar los conductos de
ventilación.

Aflojar la tuerca hexagonal (8) y los dos tornillos de
fijación superior (9).

Desconectar los conectores de la radio y del
encendedor.

Sacar la parte delantera de la consola tirando de ella
hacia atrás y después hacia arriba.

Aflojar las cuatro tuercas de fijación de la pletina de
palanca de velocidades.

MANDOS DE ELEMENTOS MECÁNICOS

Mando externo de velocidades

37

37-9

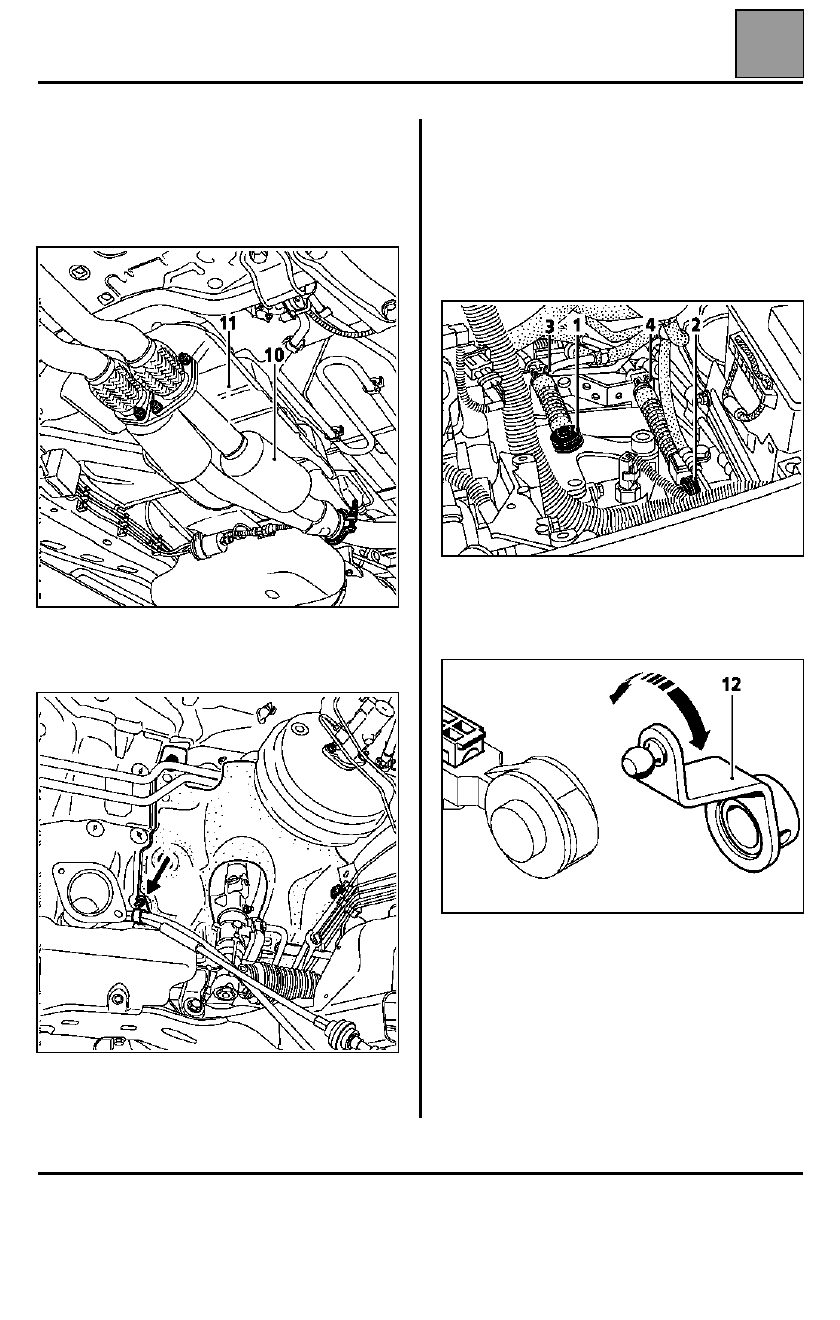

Levantar el vehículo:

Extraer:
– el tubo intermedio (10) del escape equipado de los

dos catalizadores,

– el protector térmico (11) del túnel.

En su caso, desolidarizar los cables de una grapa
situada en el túnel del escape.

Sacar la platina equipada de los cables, marcando
bien el recorrido de dichos cables.

REPOSICIÓN

Volver a pasar los cables por su sitio sin empalmarlos
en la caja de velocidades y montar la platina de
mando.

Fijar los frenos de funda (3) y (4) con su grapa y volver
a fijar la rótula (1) únicamente.
ATENCIÓN: no fijar la rótula (2).

Verificar que la palanca de selección de la caja de
velocidades (12) esté colocada en posición neutra de
forma natural (aproximadamente vertical).

MANDOS DE ELEMENTOS MECÁNICOS

Mando externo de velocidades

37

37-10

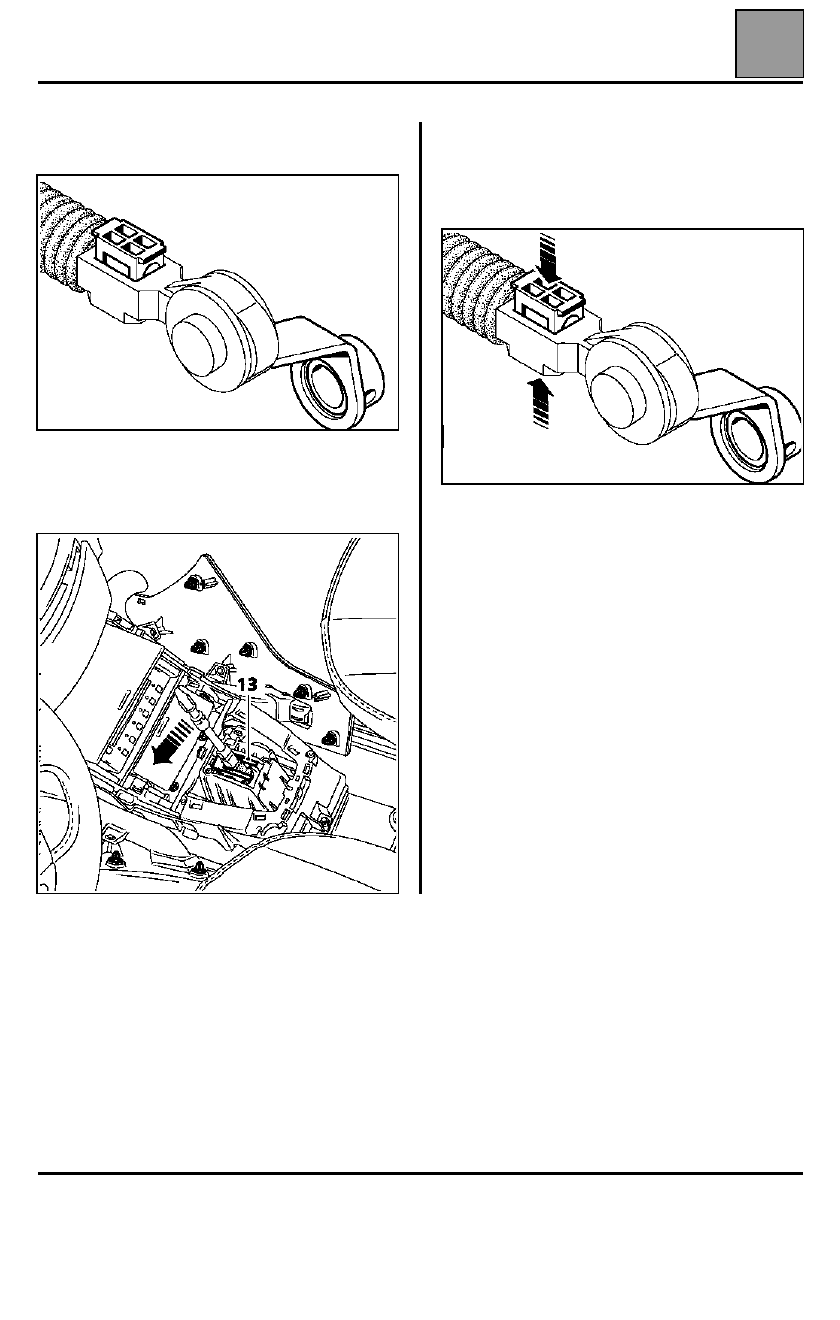

Clipsar la rótula (2) en la palanca de selección sin
bloquear el sistema de unión cable/extremo.

Colocar la plantilla de reglaje de la palanca (13) en la
palanca de mando y apoyada sobre el cárter del
guarnecido de la palanca.

En el compartimiento del motor, bloquear en esta
posición el sistema de unión extremo/cable
presionando al mismo tiempo en el balancín móvil y
por debajo de éste, para compensar el esfuerzo y
evitar una deformación del cable.

Extraer la plantilla de reglaje.

Verificar el paso correcto de las velocidades.

Montaje en el sentido inverso de la extracción.
